Elektronik devre tasarımlarında referans voltajlarını sabitlemek, amplifikatör kazançlarını ayarlamak veya sensörlerin okuma eşiklerini kalibre etmek için trimpot (trimmer potansiyometre) çeşitleri vazgeçilmez bileşenlerdir. Kategorimizde; prototipleme ve temel ayarlamalar için sıkça tercih edilen tek turlu açık kasa RM065 modellerinden, endüstriyel cihazlarda milimetrik ince ayar yapmanıza olanak tanıyan 3296W serisi çok turlu (multi-turn) kapalı kasa modellere kadar geniş bir donanım yelpazesi yer almaktadır. Breadboard uyumlu ve doğrudan PCB üzerine lehimlenebilen trimpotları 1K, 10K, 100K gibi ihtiyaç duyduğunuz direnç değerlerine göre inceleyebilir, hızlıca sipariş verebilirsiniz.

Devre Kartlarında Kalibrasyon: Trimpot Nedir?

Trimpot, İngilizce "Trimmer Potentiometer" kelimesinin kısaltmasıdır. Yapısal olarak 3 bacaklı bir ayarlanabilir direnç (gerilim bölücü) olan bu komponentler, standart potansiyometrelerin aksine sürekli kullanıcı müdahalesi için değil, devrenin üretimi veya test aşamasında "bir kez ayarlanıp bırakılması" (kalibrasyon) amacıyla tasarlanmıştır. Bu nedenle dışarıya uzanan bir şaftı (mili) yoktur; sadece ufak bir düz veya yıldız tornavida yardımıyla çevrilebilen minyatür bir ayar yuvasına sahiptirler.

Trimpot ve Potansiyometre Arasındaki Temel Farklar

Her ikisi de direnci değiştirme mantığıyla çalışsa da donanımsal yerleşimleri farklıdır. Potansiyometreler genellikle radyo sesi veya motor hızı ayarlamak için cihazın dış paneline monte edilir ve büyük bir kapağa sahiptir. Trimpotlar ise doğrudan cihazın içindeki baskı devre kartına (PCB) lehimlenir. Genellikle son kullanıcının görmediği, sadece kalibrasyon yapan mühendisin veya teknik servisin müdahale ettiği ince ayar elemanlarıdır. Boyutları çok daha küçüktür ve devrede yer kaplamazlar.

Kategorimizde Yer Alan Popüler Trimpot Kılıfları ve Modelleri

Projenizin hassasiyet ihtiyacına ve kart üzerindeki montaj konumuna göre farklı kılıf yapılarında trimpotlar bulunur:

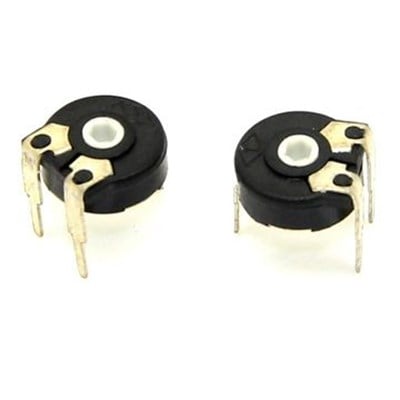

RM065 ve RM063 Serisi Tek Turlu Trimpotlar

Maker projelerinde, Arduino sensör modüllerinin (LDR ışık sensörü, ses sensörü vb.) hassasiyet ayarında en sık gördüğümüz, genellikle altı beyaz, üstü mavi (veya kahverengi) olan açık kasa trimpotlardır. Karbon film yapısına sahiptirler. Üstten yatay bir ayar yuvaları vardır ve maksimum dönüş açıları yaklaşık 270 ile 300 derece (tek tur) arasındadır. Kaba kalibrasyon gerektiren, maliyet odaklı tasarımlar için idealdir.

3296 Serisi Çok Turlu (Multi-Turn) Trimpotlar

Eğer tasarladığınız bir ayarlı voltaj düşürücü modülde (örneğin LM2596) veya medikal bir cihazda milivolt düzeyinde hassas ayar yapmanız gerekiyorsa, tek turlu ürünler yetersiz kalır. Mavi renkli kapalı kutu tasarımıyla bilinen 3296 serisi (Örn: 3296W, 3296X) trimpotlar, içlerindeki sonsuz dişli mekanizması sayesinde ayar vidasının ortalama 25-30 tam tur dönmesine olanak tanır. Cermet (seramik-metal alaşımı) yapıları sayesinde sıcaklık değişimlerine karşı son derece kararlıdırlar.

• 3296W: Ayar vidası kılıfın tam üstündedir (Üstten ayarlı).

• 3296X: Ayar vidası kılıfın yan tarafındadır (Yandan ayarlı). Kart kutuya girdikten sonra yan taraftan tornavida ile ulaşmak için tercih edilir.

3362 Serisi Kapalı Kutu Tek Turlu Trimpotlar

Fiziksel olarak 3296 serisine benzeyen ancak kılıfı genellikle kare şeklinde olan 3362P serisi, tek turlu bir cermet trimpottur. Açık kasa karbon trimpotlardan (RM065) farklı olarak toz, nem ve kimyasal lehimleme yıkama solüsyonlarına karşı kapalı korumaya sahiptir. Isıl kararlılığın önemli olduğu ancak 25 turluk aşırı hassasiyete ihtiyaç duyulmayan endüstriyel kartlarda kullanılır.

Projeniz İçin Trimpot Seçimi ve Kullanım İpuçları

• Ayar Yönüne Dikkat Edin: Trimpotları birbirine yakın monte edecekseniz veya kartı dar bir kutuya koyacaksanız, tornavidanın nereden gireceğini hesaplayın. Üstten ayarlı (Top Adjust) veya yandan ayarlı (Side Adjust) pin dizilimlerini (W, X, P gibi kodlar) datasheete göre seçin.

• Seri Direnç Kullanımı: Sensör kalibrasyonu yaparken trimpotun direncini kazara sıfıra düşürdüğünüzde mikrodenetleyici pininin aşırı akım çekmesini önlemek için, trimpotun sinyal bacağına seri olarak ufak bir koruma direnci (Örn: 1K veya 330 Ohm) bağlamanız devrenizi güvence altına alır.

• Doğru Alet Kullanımı: Trimpotların ayar vidaları plastiktir. Ucuna uymayan veya çok büyük olan tornavidalarla mili zorlamak, yuvanın yalama olmasına ve trimpotun kullanılamaz hale gelmesine neden olur. Daima ince uçlu saatçi tornavidaları kullanılmalıdır.

Sık Sorulan Sorular (SSS)

Çok turlu bir trimpotun (3296W) sonuna geldiğimi nasıl anlarım? Çok turlu trimpotların içinde tek turlular gibi fiziksel, sert bir durma noktası (stoper) yoktur. Vidayı çevirmeye devam ederseniz dönmeye devam eder (boşa döner). Ancak direncin en üst veya en alt sınırına ulaştığınızda, içerideki mekanizmadan çevirme esnasında çok hafif bir "tık tık" (clicking) sesi gelir veya elinizde ufak bir atlama hissi oluşur. Bu, limit değerde olduğunuzu gösterir.

Üzerinde 103 yazan bir trimpot kaç Ohm'dur? Trimpotların üzerindeki 3 haneli rakamlar (SMD direnç kodlamasına benzer şekilde) Ohm değerini belirtir. İlk iki rakam sabit sayı, üçüncü rakam ise sonuna eklenecek sıfır adedidir. "103" kodu, 10 rakamının sonuna 3 adet sıfır ekleneceği anlamına gelir. Sonuç 10.000 Ohm, yani 10K trimpottur. Aynı mantıkla 104 = 100K, 102 = 1K, 502 = 5K değerini ifade eder.

Trimpotu doğrudan bir motoru sürmek veya LED kısmak için kullanabilir miyim? Kullanılması kesinlikle önerilmez. Trimpotlar, standart potansiyometrelerden bile daha düşük bir akım/güç dayanımına (genellikle 0.5W) sahiptir. İnce ayar sinyalleri (referans voltajı) vermek için tasarlanmışlardır. Eğer bir LED dizisinin veya motorun doğrudan çektiği yükü (akımı) trimpot üzerinden geçirirseniz saniyeler içinde yanarak işlevini yitirir.

RM065 ile 3362 serisi arasında tercih yaparken neye dikkat etmeliyim? Eğer öğrenci projesi veya kapalı, nemsiz bir ortamda çalışacak basit bir maker projesi yapıyorsanız açık kasa ve uygun fiyatlı RM065'i tercih edebilirsiniz. Ancak kartınız nemli, tozlu bir endüstriyel ortamda çalışacaksa veya sıcaklık değişimlerinden etkilenmemesi (cermet yapı) gerekiyorsa mutlaka kapalı kılıf olan 3362 serisini kullanmalısınız.
