Baskı devre (PCB) tasarımlarınızda alan kısıtlaması yaşıyor ve kablo montajını kartın üst yüzeyinden dik olarak yapmak istiyorsanız, 3.81 mm 180 derece geçmeli klemens çeşitleri en ideal çözümdür. Standart 5.08 mm modellere kıyasla kart üzerinde çok daha az yer kaplayan bu kompakt bağlantı elemanları; sensör kartları, IoT modülleri ve düşük akımlı sinyal hatları için özel olarak tasarlanmıştır.

Dişi ve erkek olmak üzere iki parçadan oluşan geçmeli mekanizması, kabloları vidalarından sökmeye gerek kalmadan tek bir hamlede yerinden çıkarmanızı sağlar. Bu özellik cihazların bakım ve test süreçlerini ciddi oranda hızlandırır. Devrenizin hat sayısına uygun (2, 3, 4 veya daha fazla pinli) 3.81 mm 180 derece klemens modellerini Robotizmo kalitesiyle hemen inceleyebilir, projeleriniz için güvenle sipariş edebilirsiniz.

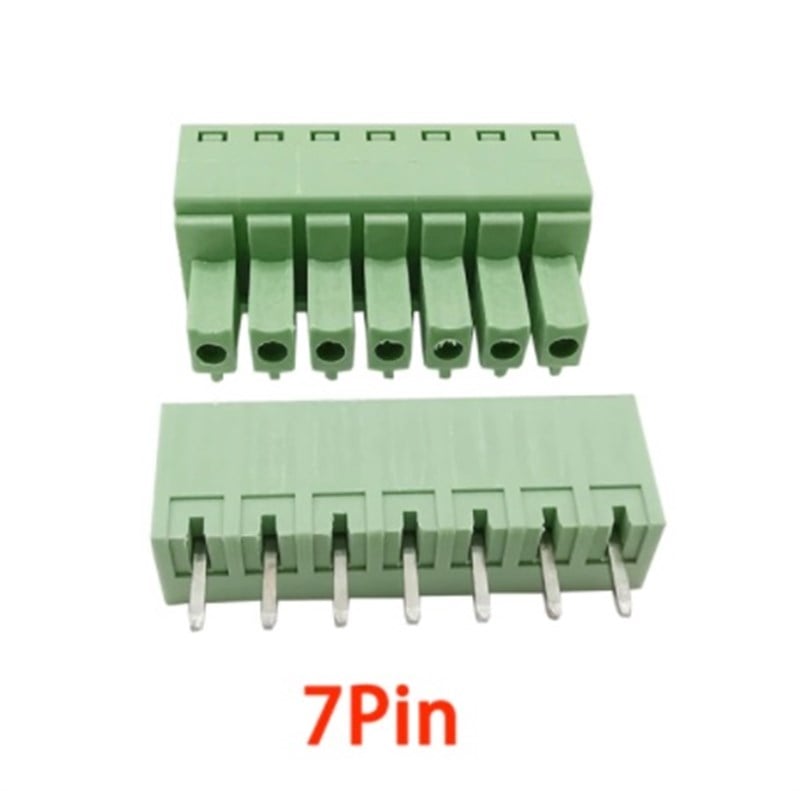

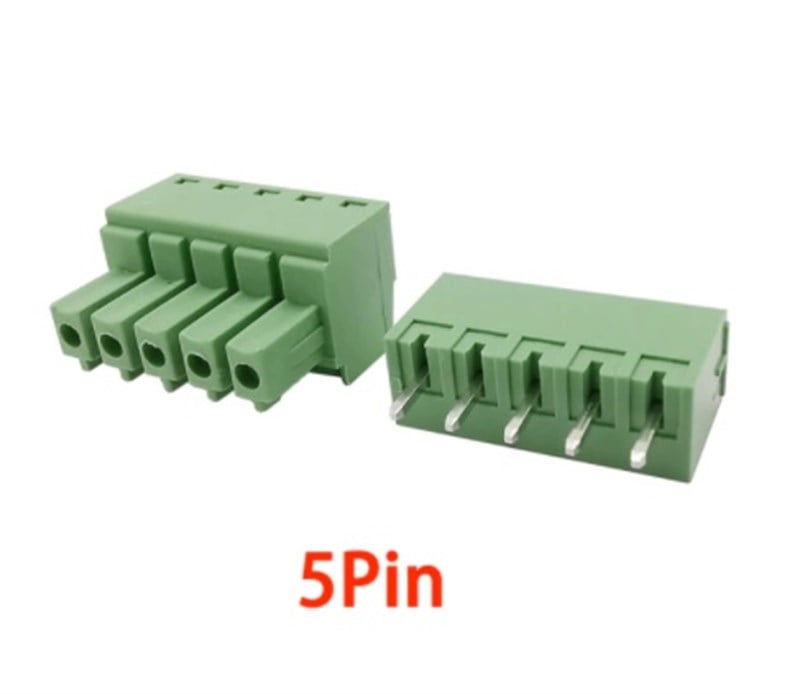

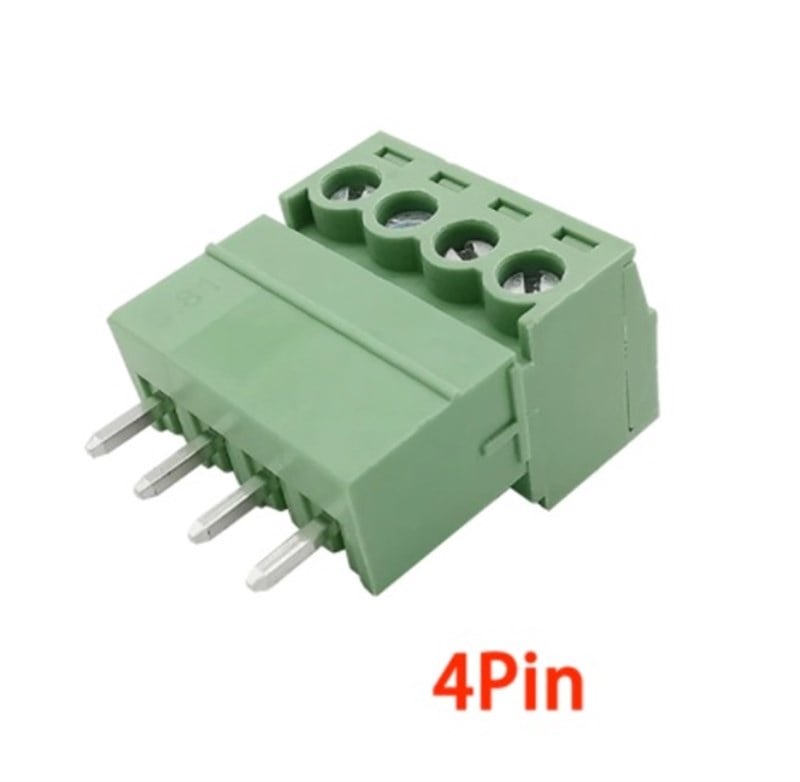

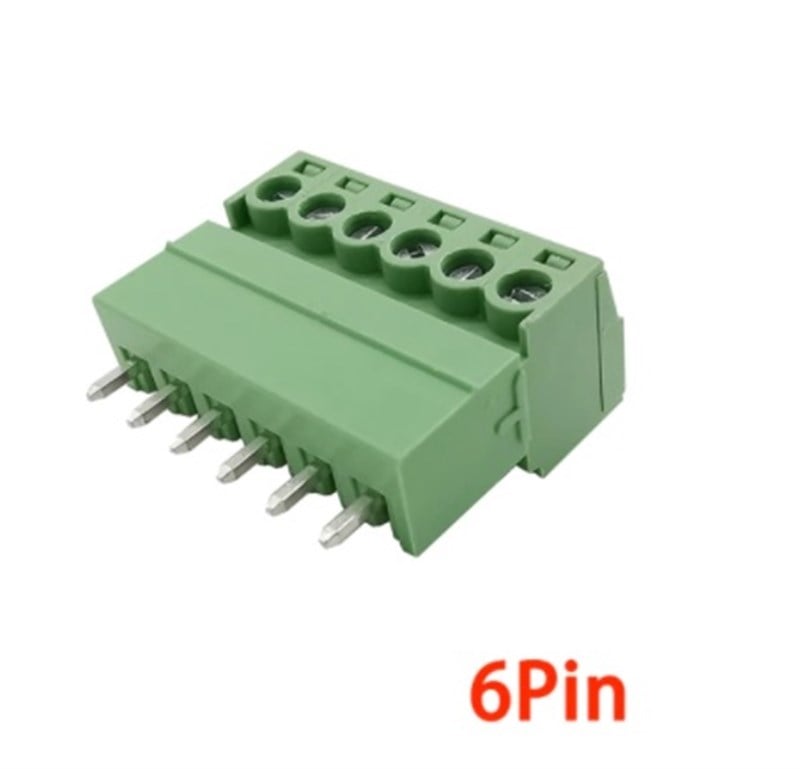

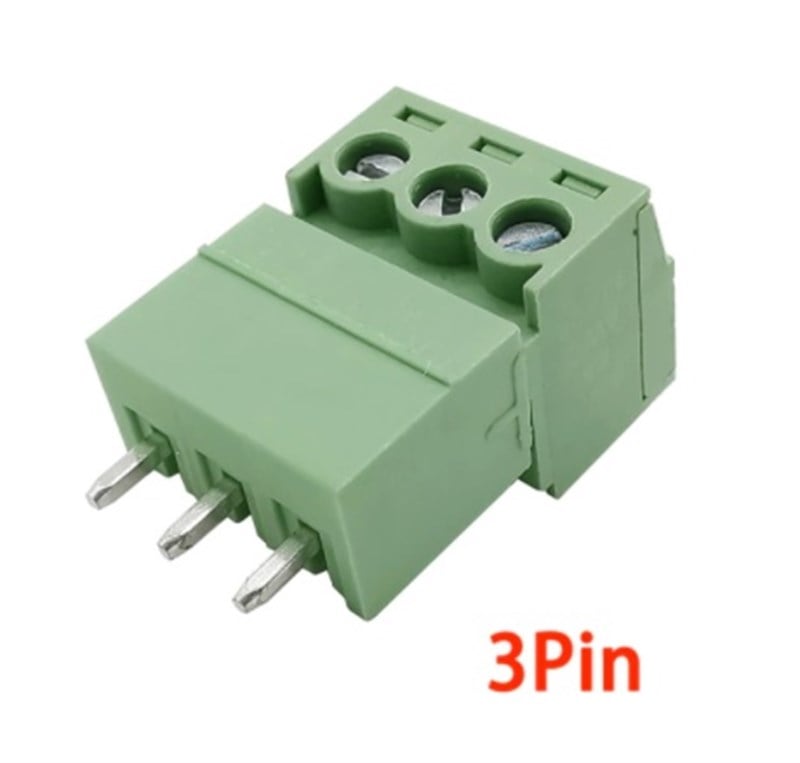

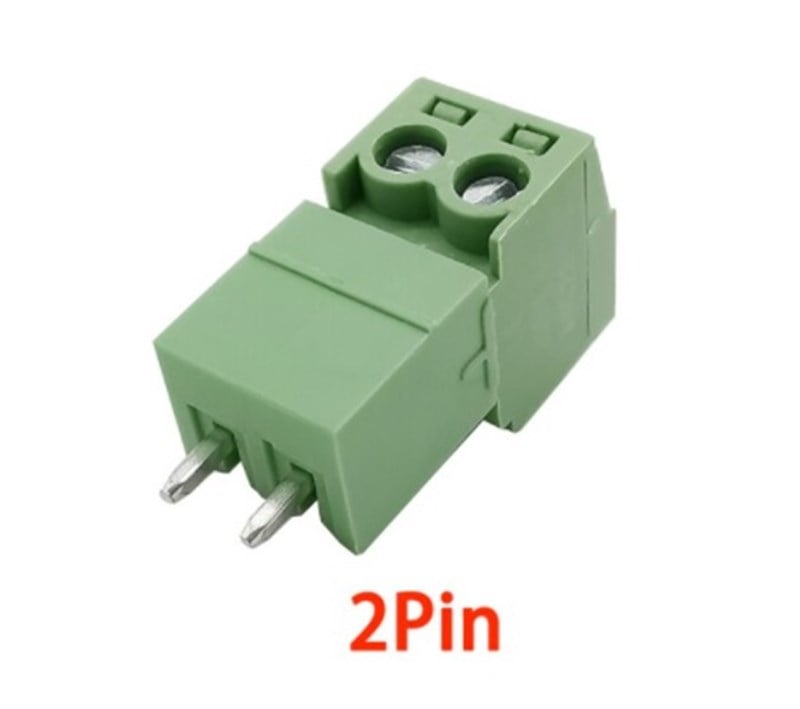

3.81 mm 180 Derece Geçmeli Klemens Nedir? Klemensler, elektronik kartlardaki kablo bağlantılarını lehimleme zorunluluğundan kurtaran temel elektromekanik bileşenlerdir. 3.81 mm, klemensin yan yana duran iki pini (bacağı) arasındaki mesafeyi ifade eder. Bu ölçü, endüstri standardı olan 5.08 mm'ye göre daha dar bir pin aralığı (pitch) sunarak kompakt devre tasarımlarına olanak tanır. "Geçmeli (pluggable)" yapısı, karta lehimlenen bir erkek uç (header) ile kabloların bağlandığı sökülebilir bir dişi terminal (plug) bloğundan oluştuğunu belirtir.

180 Derece (Düz) Klemens Yapısının Avantajları Klemenslerdeki derece ifadesi, kablonun bağlantı yuvasına hangi açıyla gireceğini gösterir. 180 derece (düz) klemenslerde, kablo girişi kartın yüzeyine dik olarak, yani üstten gerçekleşir. Bu yapı şu senaryolarda hayat kurtarır:

• Kutu İçi Dar Alanlar: Eğer tasarladığınız PCB dar bir cihaz kutusuna girecekse ve kutunun yan taraflarında kablo geçişine uygun bir boşluk yoksa, kabloları kartın üstünden 180 derecelik açıyla takmak zorunlu hale gelir.

• Çoklu Kart Dizilimleri: Birden fazla elektronik kartın yan yana veya alt alta istiflendiği (stack) panolarda, kablolara yanlardan (90 derece) müdahale etmek zordur. 180 derece yapı sayesinde kablolar doğrudan üst eksenden sisteme dahil edilir.

3.81 mm Geçmeli Klemenslerin Kullanım Alanları Küçük yapıları nedeniyle bu klemensler genellikle yüksek güç (220V AC şebeke veya büyük motorlar) hatlarından ziyade, sinyal ve düşük akım/voltaj hatlarında kullanılır:

• Akıllı ev (Smart Home) cihazları ve IoT kontrol modülleri

• Hassas endüstriyel sensör ölçüm kartları

• Yangın, hırsız alarm ve güvenlik sistemi panelleri

• Mikrodenetleyici bazlı iletişim arayüzleri (RS485, I2C sinyal taşıma)

• Düşük güçlü (genellikle 8 Ampere kadar) DC besleme girişleri

Geçmeli Klemens Seçiminde Dikkat Edilmesi Gerekenler Projenize uygun klemensi seçerken ilk olarak kartınıza çizdiğiniz PCB delik aralıklarının tam 3.81 mm (0.15 inç) olduğundan emin olmalısınız. Ayrıca bağlayacağınız kablonun kesit kalınlığı (AWG değeri) önemlidir; 3.81 mm klemenslerin yuvaları ince olduğu için genellikle en fazla 16-28 AWG arası kalınlıktaki kabloları güvenle sıkıştırabilir. Erkek ve dişi parçalar genellikle takım olarak satılsa da, sisteminize sonradan ekleme yapacaksanız uyumluluğa dikkat etmelisiniz. Son olarak devrenizdeki hat sayısına (örneğin toprak, güç ve sinyal için 3'lü pin) uygun pindeki modeli sepete eklediğinizden emin olun.

Sık Sorulan Sorular (SSS)

180 derece klemens ile 90 derece klemens arasındaki fark nedir? 180 derece klemenslerde kablo, baskı devre kartına dik bir şekilde (üstten) girer. 90 derece klemenslerde ise kablo karta paralel olarak (yandan) girer. Kartınızın kutu tasarımına ve kabloların nereden gelmesini istediğinize göre uygun açıyı seçmelisiniz.

3.81 mm klemens kaç amper akım taşır? Bu boyutlardaki klemensler genellikle sinyal iletimi veya düşük güç gereksinimleri için tasarlanmıştır. Üreticiye ve malzeme kalitesine bağlı olarak genellikle hat başına ortalama 8 Amper civarında akım taşıma kapasitesine sahiptirler. Yüksek akımlı tasarımlar için 5.08 mm veya 7.62 mm aralıklı ürünler tercih edilmelidir.

Bu klemensleri standart breadboard üzerinde kullanabilir miyim? Hayır, kullanılamaz. Standart delikli pertinakslar ve breadboard delik aralıkları 2.54 mm'dir (0.1 inç). 3.81 mm pin aralığına sahip klemensler, sadece bu ölçüye özel olarak tasarlanmış (çizilmiş ve delinmiş) profesyonel baskı devre kartlarına (PCB) monte edilebilir.

Geçmeli klemenslerde dişi ve erkek kısım ayrı mı lehimlenir? Hayır, sadece iğneli (pinli) yapıya sahip olan "erkek" kısım PCB'ye lehimlenir. Vidalı yuvalara sahip olan "dişi" kısım ise sadece kabloları tutar ve erkek kısma el yordamıyla takılıp çıkarılır. Bu sayede kart sökülmek istendiğinde kabloların vidalarını açmaya gerek kalmaz.
