Elektronik devrelerin, motor sürücülerin ve 3D yazıcıların aşırı ısınarak performans kaybetmesini (thermal throttling) veya hasar görmesini engellemenin en etkili yolu aktif soğutma kullanmaktır. Doğru seçilmiş bir soğutucu DC fan, sisteminizdeki sıcak havayı hızla tahliye ederek bileşenlerin ideal çalışma sıcaklıklarında kalmasını sağlar.

Robotizmo'da; Raspberry Pi projeleriniz için 5V fan, bilgisayar ve genel elektronik soğutmaları için 12V fan, modern 3D yazıcılar ve endüstriyel panolar için ise 24V fan çeşitlerini bulabilirsiniz. İhtiyacınıza uygun standart eksenel fanları veya bölgesel soğutma sağlayan salyangoz (blower) fan modellerini inceleyerek sisteminizin ömrünü uzatabilirsiniz.

Elektronik Projelerin Nefesi: DC Soğutucu Fanlar

İşlemciler, güç kaynakları, MOSFET'ler ve 3D yazıcıların hotend (ısıtıcı kafa) blokları çalışırken yüksek miktarda ısı üretir. Bu ısı uzaklaştırılmazsa, elektronik devreler kendini korumaya alıp kapanabilir ya da tamamen yanabilir. 3D yazıcılarda ise yetersiz soğutma, erimiş plastiğin (filamentin) katmanlar halinde düzgün donamamasına ve baskı kalitesinin düşmesine neden olur.

Küçük boyutlu fırçasız (brushless) motorlarla çalışan DC soğutucu fanlar, düşük enerji tüketimiyle yüksek hava akışı (CFM) üreterek bu termal sorunları kökünden çözer.

Tasarımına Göre Fan Tipleri: Eksenel ve Salyangoz Fan Farkı

Projelerinizde kullanacağınız fanın havayı nasıl yönlendireceği, fanın fiziksel yapısına bağlıdır:

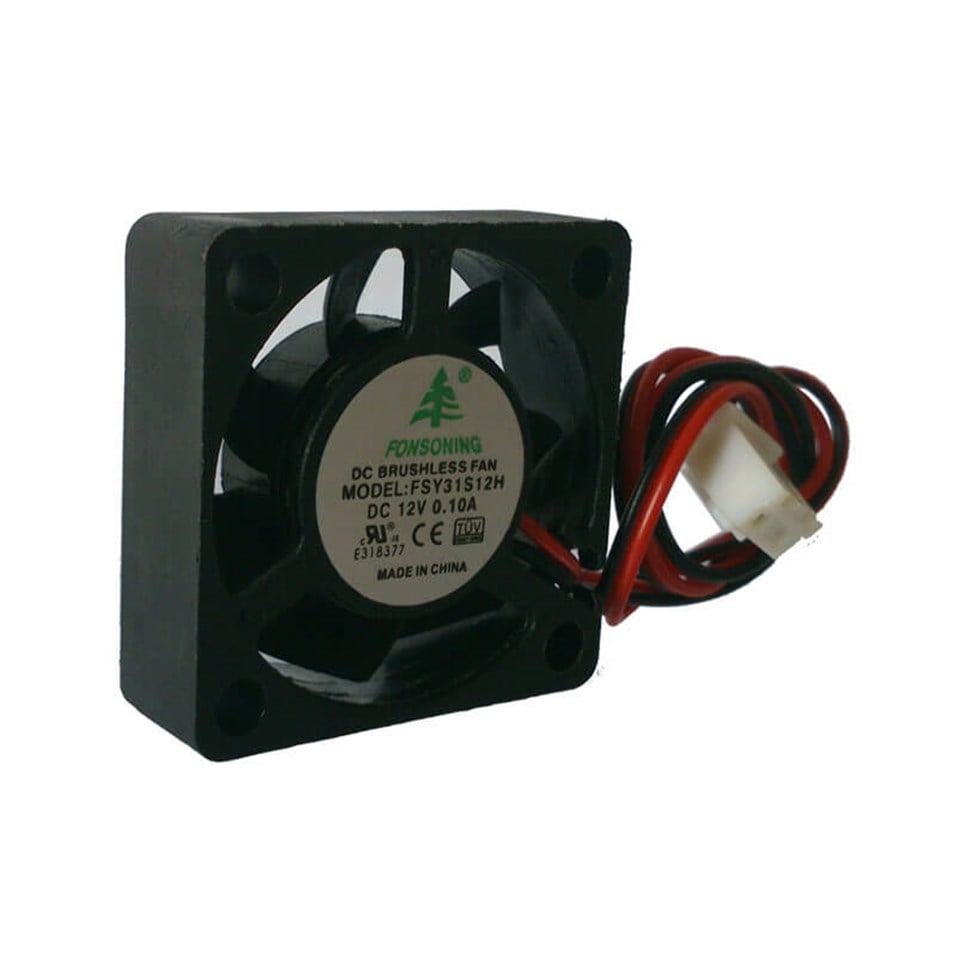

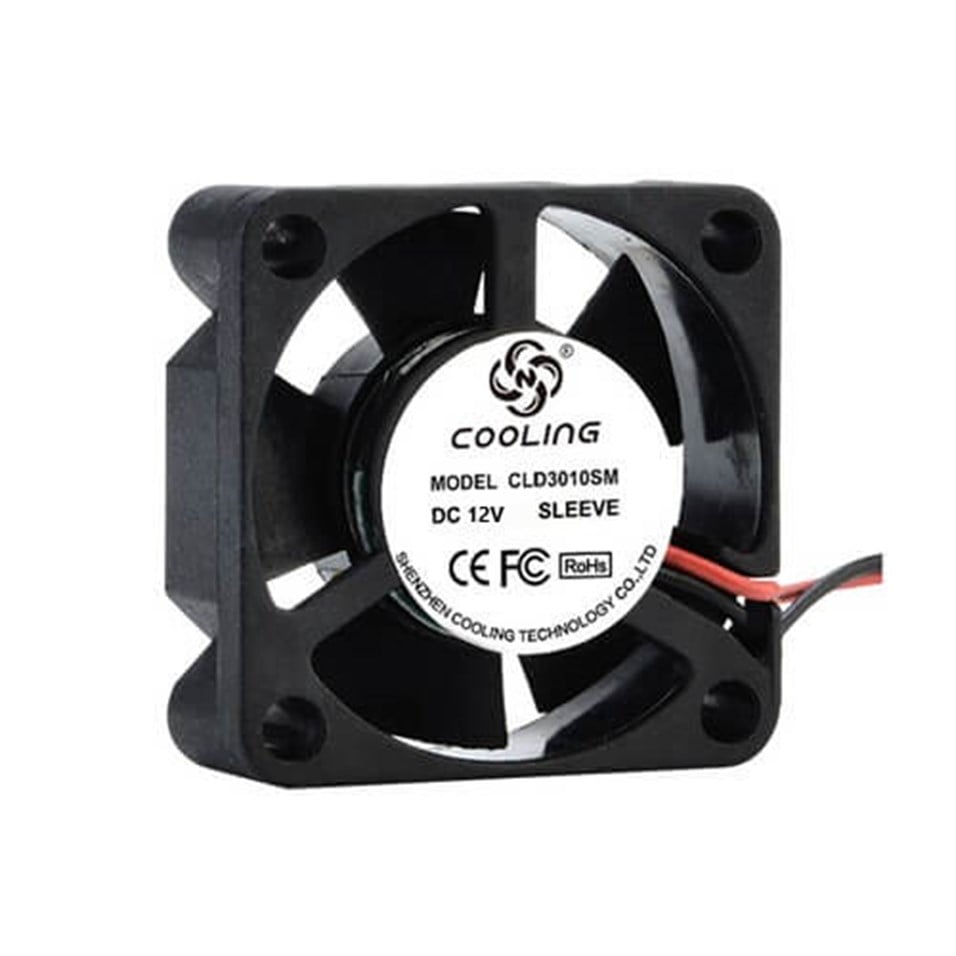

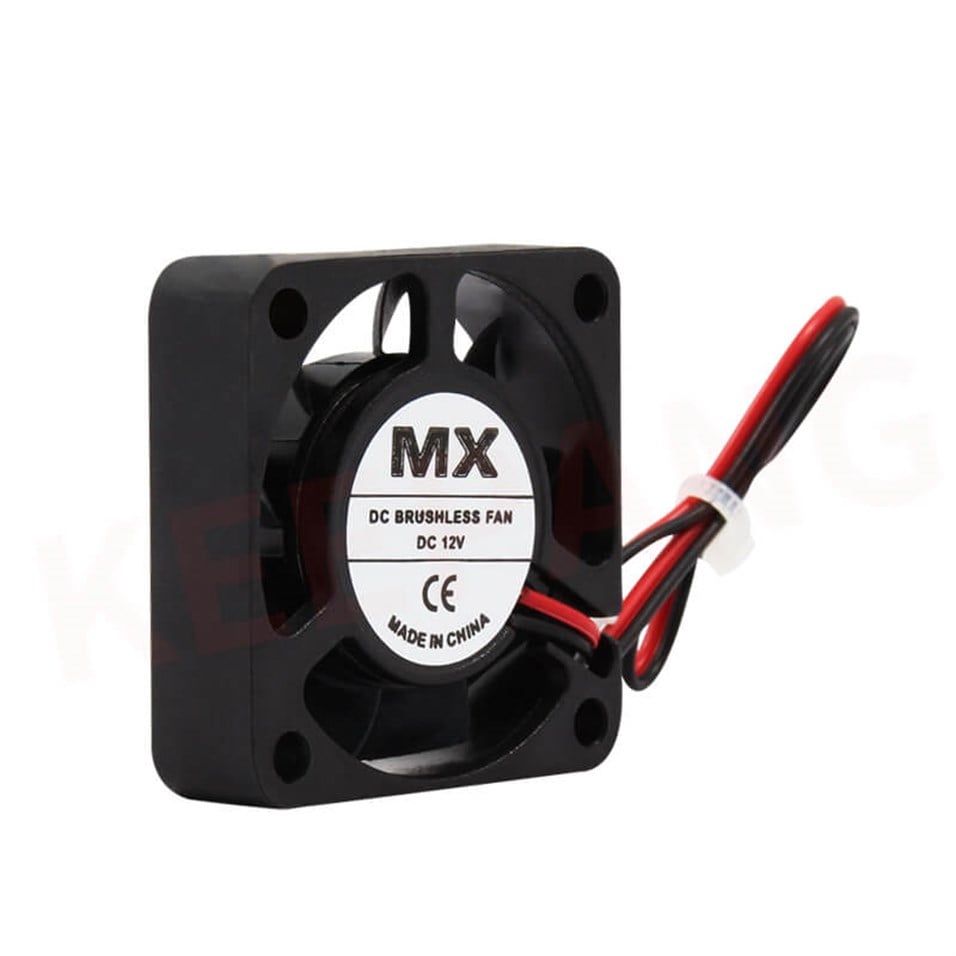

1. Eksenel (Standart) Fanlar: Havayı ön yüzeyinden çekip, pervanenin dönme eksenine paralel olarak doğrudan arkaya doğru üfleyen klasik kare veya yuvarlak tasarımlı fanlardır. Kasa havalandırmasında, güç kaynaklarının soğutulmasında ve 3D yazıcıların alüminyum soğutucu bloklarında (hotend soğutma) kullanılırlar. Havanın geniş bir yüzeye yayılması gereken durumlar için idealdir.

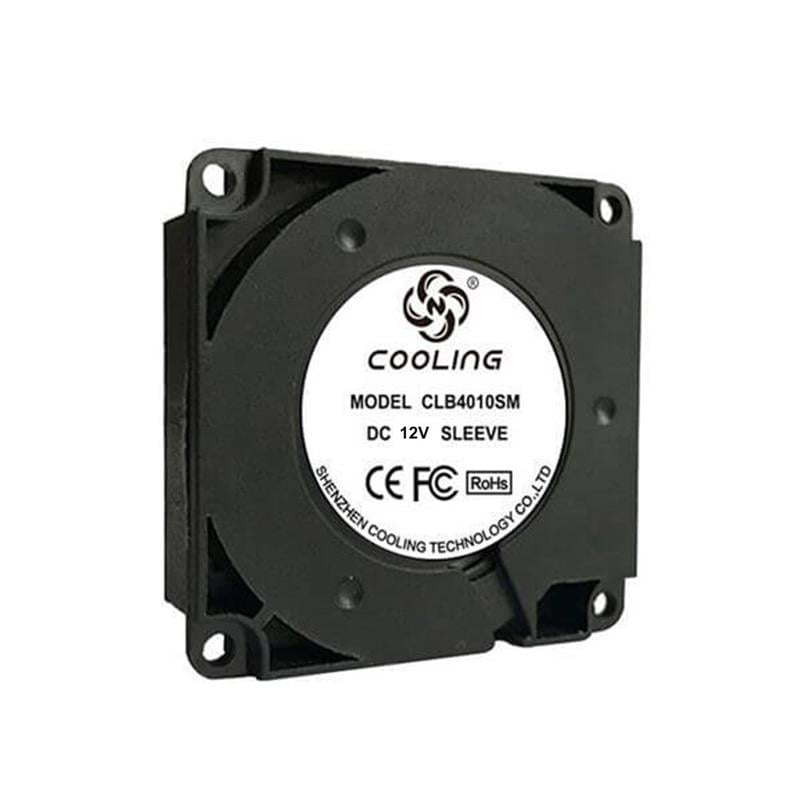

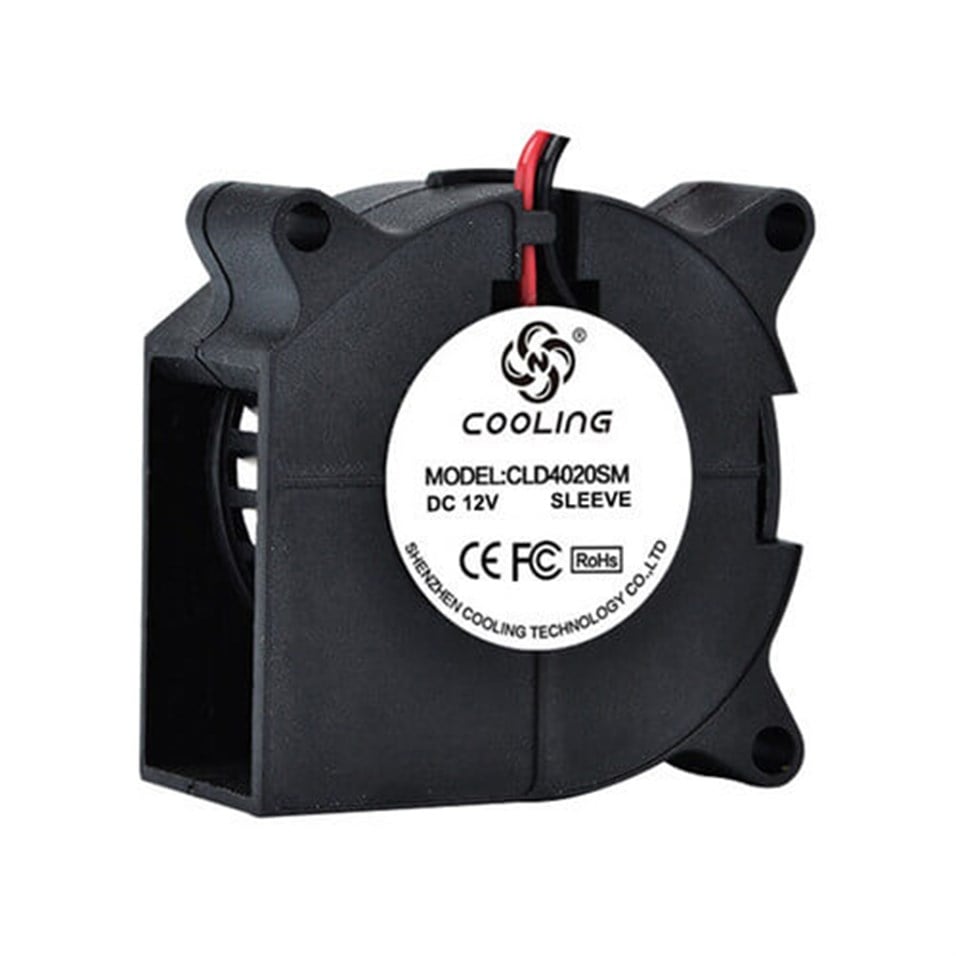

2. Salyangoz (Blower) Fanlar: Havayı üst veya alt boşluğundan merkezkaç kuvvetiyle çeker ve dar bir ağızdan (genellikle 90 derece açıyla) yüksek basınçla dışarı üfler. Dar alanlara veya özel olarak tasarlanmış hava kanallarına hava basmak için kullanılır. Özellikle 3D yazıcılarda, nozülden çıkan sıcak plastiğin (filamentin) saniyeler içinde dondurulması işlemi (katman/part soğutma) için salyangoz fanlar vazgeçilmezdir.

Soğutucu Fan Seçerken Nelere Dikkat Edilmeli?

Sisteminize bir fan entegre ederken veya bozulan bir fanı değiştirirken iki ana kritere çok dikkat etmelisiniz:

Voltaj Uyumu (5V, 12V, 24V) Fanın etiketinde yazan çalışma gerilimi, anakartınızın sağladığı gerilimle birebir eşleşmelidir.

• 5V Fanlar: Raspberry Pi, turuncu pi veya Arduino gibi 5V mantık seviyesiyle çalışan geliştirme kartlarının soğutulmasında kullanılır.

• 12V Fanlar: Bilgisayar kasaları, ATX adaptörler, eski nesil 3D yazıcılar ve standart elektronik soğutma işlemleri için kullanılır.

• 24V Fanlar: Creality Ender 3 gibi modern 3D yazıcıların anakart ve kafa soğutmalarında, ayrıca endüstriyel 24V PLC panolarında kullanılır. (Not: 24V çıkış veren bir anakarta 12V fan takarsanız fan anında yanar. 12V çıkışa 24V fan takarsanız fan hiç dönmez veya çok yavaş döner).

Boyut ve Kalınlık Kodları (4010, 5015 vb.) Kategorimizdeki ürün isimlerinde sıkça göreceğiniz 3010, 4010 veya 5015 gibi sayılar, fanın milimetre (mm) cinsinden fiziksel boyutlarını ifade eder.

• İlk iki rakam fanın enini/boyunu, son iki rakam ise kalınlığını gösterir.

• Örneğin 4010; 40x40 mm boyutlarında ve 10 mm kalınlığında bir fandır.

• 5015 bir salyangoz fan ise; 50x50 mm boyutlarında ve 15 mm kalınlığında olduğunu belirtir. Eski fanınızı cetvel veya kumpasla ölçerek aynı kodlu ürünü satın almalısınız.

Sık Sorulan Sorular (SSS)

Bozulan fanımın kaç volt olduğunu nasıl anlarım? Fanın orta kısmında yer alan yuvarlak etiketin üzerinde genellikle "DC 12V" veya "DC 24V" yazar. Eğer etiket sökülmüşse, fanın bağlı olduğu anakarttaki fan portunun (klemensin) çıkış voltajını bir multimetre yardımıyla ölçerek doğru voltajı bulabilirsiniz.

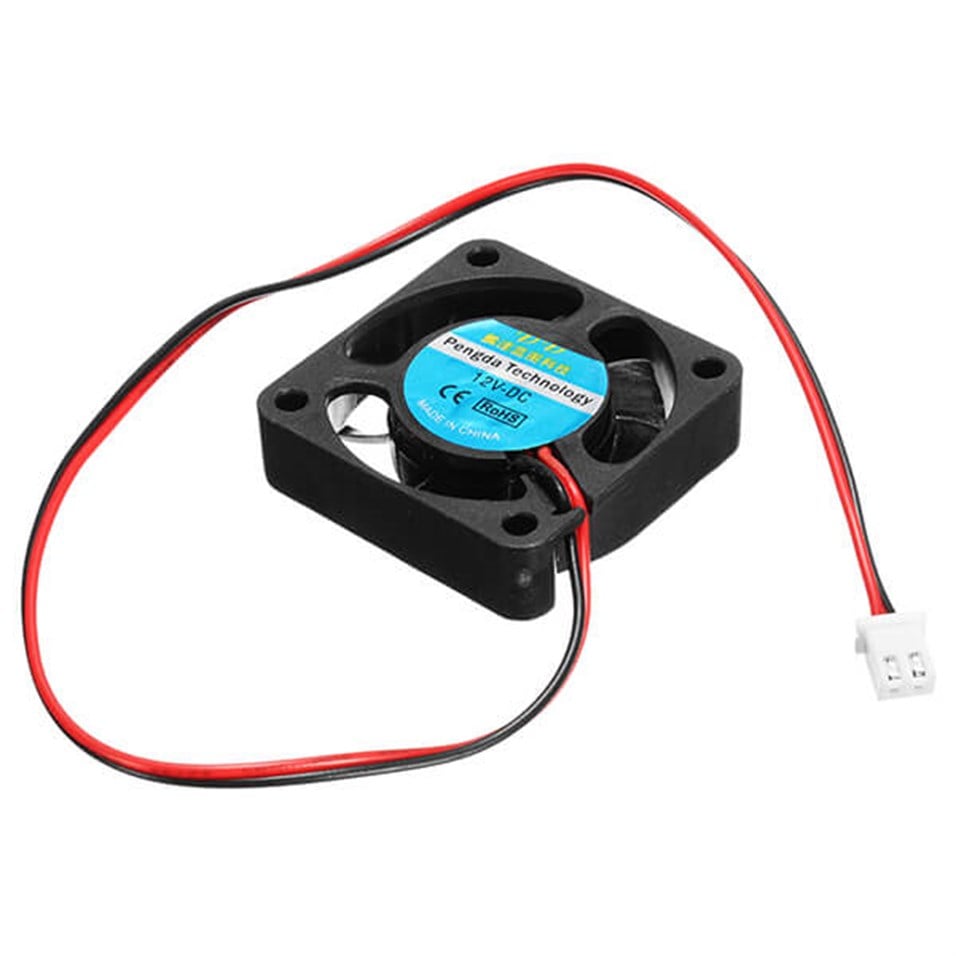

2 uçlu (2 pin) ve 3 uçlu (3 pin) fanın farkı nedir? 2 pinli (kırmızı ve siyah) fanlar, sadece artı ve eksi elektrik alarak sabit hızda (veya voltaj kısılarak) döner. 3 pinli fanlarda bulunan üçüncü kablo (genellikle sarı), fanın o an kaç RPM (devir/dakika) hızla döndüğü bilgisini anakarta geri bildiren tako (takometre) kablosudur. 3D yazıcı ve basit elektronik projelerde genellikle 2 pinli JST veya Dupont soketli fanlar kullanılır.

3D yazıcımın hotend soğutucu fanı bozuldu, salyangoz fan mı almalıyım? Hayır. 3D yazıcılarda filamenti iten mekanizmanın (soğutucu bloğun) ısınmasını engelleyen üstteki/yandaki fan her zaman eksenel (standart) fandır. Salyangoz fanlar sadece basılan objeyi (plastiği) soğutmak için alt kısma doğru üfleyen hava kanallarına (fan duct) bağlanır.

Fanı ters takarsam ne olur, yönü var mıdır? Eksenel fanların yan çerçevesinde genellikle iki adet ok işareti bulunur. Oklardan biri fan pervanesinin dönüş yönünü, diğeri ise havanın üflendiği yönü gösterir. Fanı ters monte ederseniz, havayı soğutmak istediğiniz yüzeye (heatsink) basmak yerine ortamdaki havayı dışarı çekersiniz, bu da soğutma verimini büyük oranda düşürür. Etiketin olduğu taraf genellikle havanın çıktığı (üflendiği) taraftır.
