Klemens Nedir ve Elektronik Devrelerdeki Rolü Klemens, iki veya daha fazla kablonun birbirine ya da bir kablonun doğrudan elektronik baskı devre kartına (PCB) güvenli bir şekilde bağlanmasını sağlayan elektromekanik bir bağlantı elemanıdır. Bir devredeki motor, güç kaynağı, sensör veya röle bağlantılarını kabloları doğrudan karta lehimleyerek yapmak, ileride yaşanacak bir arıza durumunda onarımı zorlaştırır. Klemensler, vidalı veya yaylı mekanizmaları sayesinde kabloların sıkıca tutunmasını sağlarken, gerekli durumlarda sadece bir tornavida yardımıyla bağlantının kolayca sökülmesine olanak tanır.

Sık Kullanılan Klemens Çeşitleri ve Pin Aralıkları Klemensler, kullanıldıkları devrenin taşıyacağı akıma ve kart üzerindeki fiziksel alan limitlerine göre farklı ölçü standartlarında (pitch/pin aralığı) üretilir. Kategorimizde öne çıkan gruplar şunlardır:

3.81 mm Geçmeli Klemensler: Dar Alanlar İçin Çözümler Bacakları arasındaki mesafe 3.81 milimetre olan bu klemensler, alanın kısıtlı olduğu kompakt devre tasarımlarında tercih edilir. Çoğunlukla sensör okuma kartları, haberleşme modülleri ve düşük akım çeken sinyal hatları için kullanılırlar. Geçmeli yapıları sayesinde dişi parça kabloda, erkek parça kartta kalarak hızlı sök-tak imkanı sağlar.

5.08 mm ve 7.62 mm Geçmeli Klemensler: Endüstri Standartları

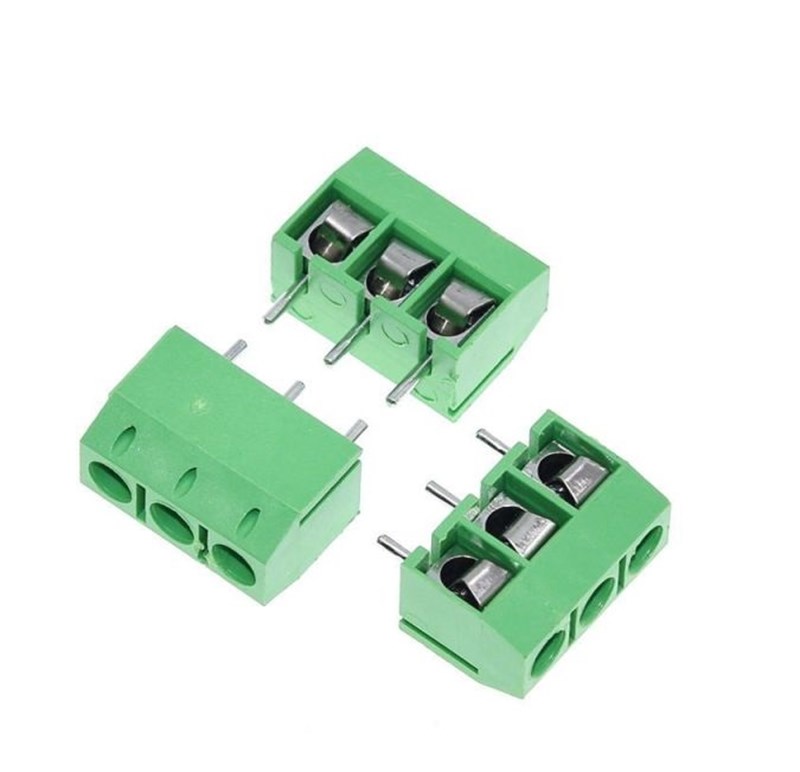

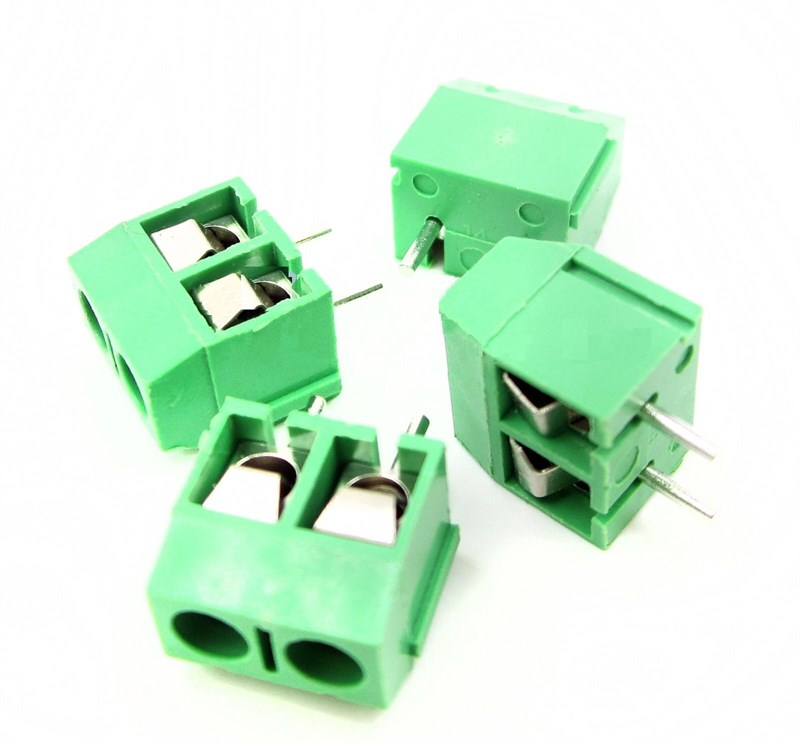

• 5.08 mm: Elektronik ve otomasyon dünyasının en yaygın kullanılan standardıdır. Hem güç girişlerinde (örneğin 12V / 24V beslemelerinde) hem de röle ve motor çıkışlarında güvenle kullanılır. Çoğu standart delikli pertinaks veya breadboard üzerindeki delik hizalamalarıyla (genellikle 2.54 mm'nin katları şeklinde) kısmen uyum sağlayabilir, ancak asıl yeri özel çizilmiş PCB'lerdir.

• 7.62 mm: Pin aralıklarının daha geniş olması, iki iletken hat arasındaki izolasyon mesafesini artırır. Yüksek voltajın veya yüksek akımın (örneğin 220V AC şebeke gerilimi veya güçlü motor sürücüler) bulunduğu kartlarda kısa devre veya ark (kıvılcım) atlaması riskini önlemek için tercih edilir.

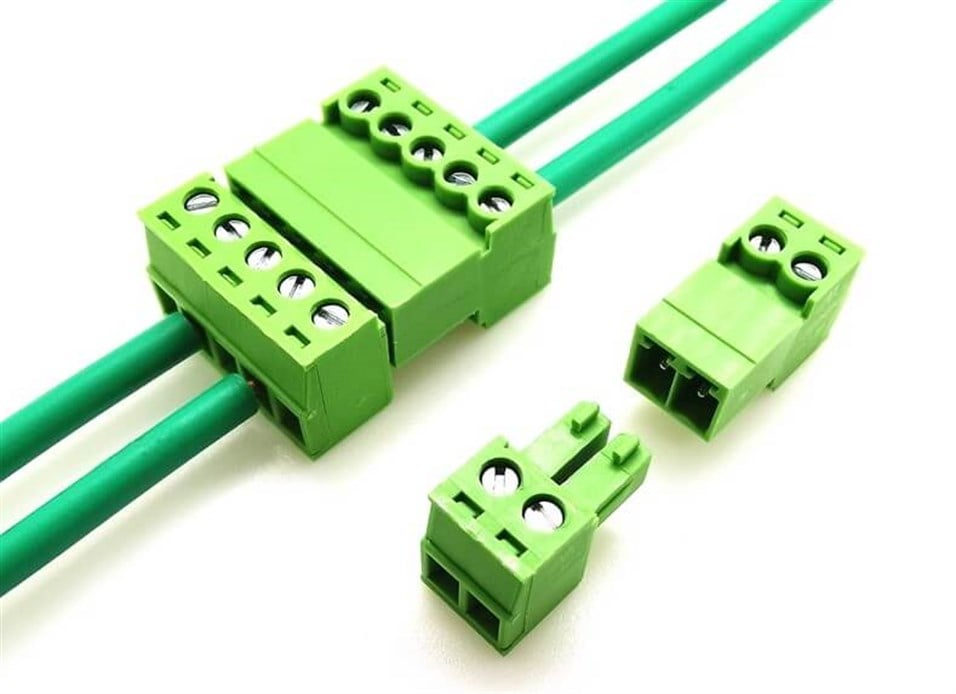

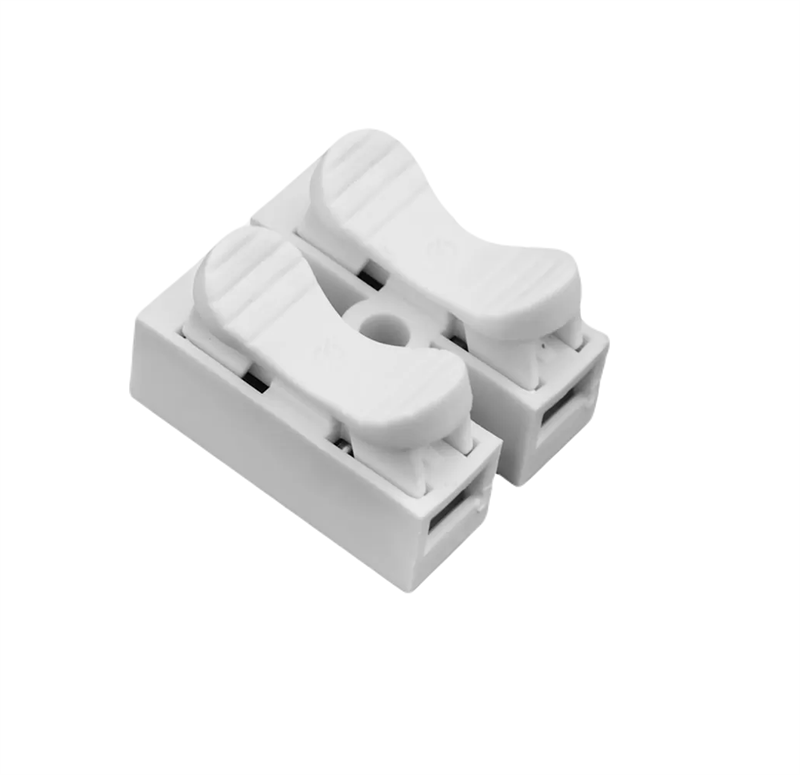

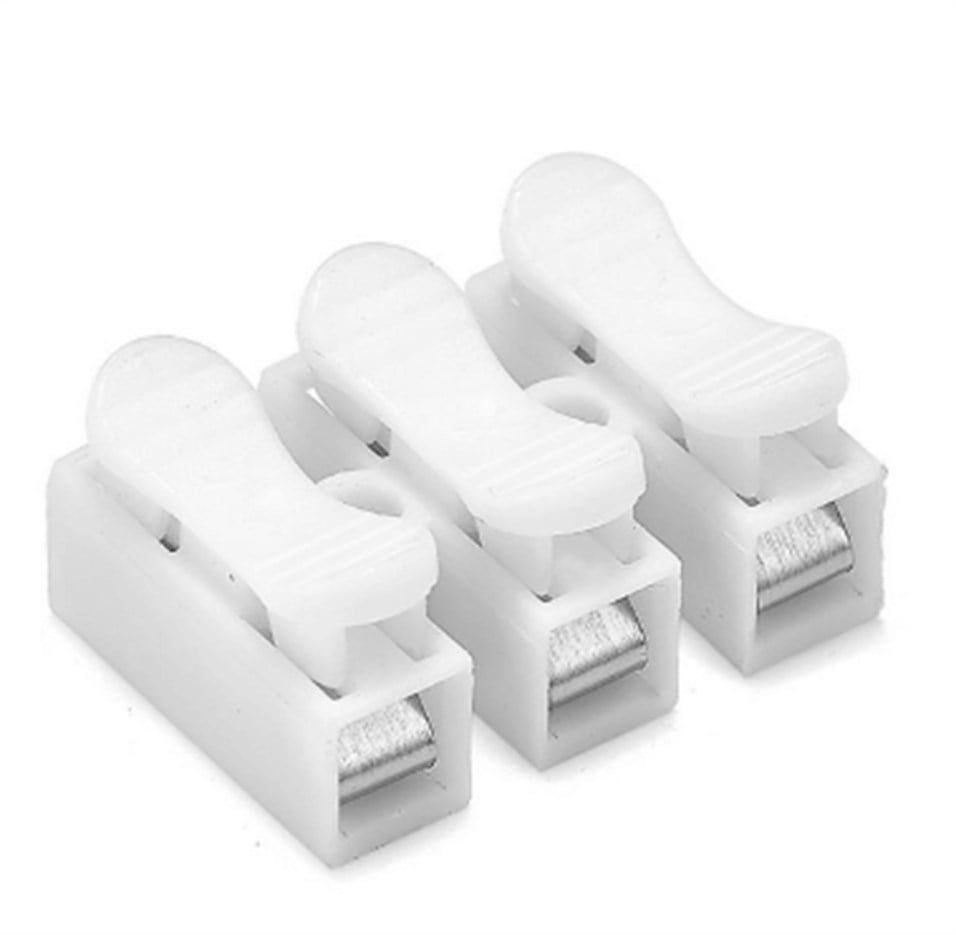

Kablodan Kabloya ve Numaralı Klemensler PCB bağlantısı gerektirmeyen, doğrudan pano içinde veya kablo tesisatlarında iki kabloyu uç uca eklemek için kullanılan sıra klemenslerdir. "0, 1, 2 numara" gibi boyut isimlendirmeleri alan bu modeller, içerisinden geçecek kablonun kesitine (kalınlığına) göre seçilir ve genellikle yüksek dayanımlı plastik izolatörler içine yerleştirilmiş pirinç iletkenlerden oluşur.

Klemenslerde 90 Derece ve 180 Derece Farkı Nedir? PCB üzerine monte edilen klemensleri seçerken derece belirteçleri sıkça karşınıza çıkar. Bu dereceler, kablonun klemense hangi açıdan gireceğini ifade eder:

• 180 Derece (Düz): Kablo girişi, PCB yüzeyine paralel veya dikey değil, doğrudan klemensin üstünden (kartın dik ekseninden) yapılır. Kartın yanlarında boşluk olmadığı durumlarda kabloların yukarıdan gelmesi gerektiğinde kullanılır.

• 90 Derece (Dik Açılı): Kablo girişi PCB yüzeyine paralel (yatay) şekilde yandan yapılır. Genellikle cihaz kutularının dış paneline bakan kısımlarda, kabloların kartın yanından düzgünce çıkması istenen tasarımlarda tercih edilir.

Projeniz İçin Klemens Seçerken Nelere Dikkat Etmelisiniz? Satın alma aşamasında ilk bakmanız gereken yer, tasarımını yaptığınız veya elinizde hazır bulunan PCB'nin delik aralıklarıdır. 5.08 mm çizilmiş bir yuvaya 3.81 mm bir klemens takamazsınız. İkinci kriter, geçecek olan akım ve kablo kalınlığıdır (AWG değeri). İnce sinyal kabloları için her klemens uygunken, kalın güç kabloları için fiziksel olarak daha büyük vidalı yuvalara sahip 5.08 mm veya 7.62 mm modelleri seçmelisiniz. Son olarak, hat sayınızı belirleyin (2 pin, 3 pin, 4 pin vb.) ve dişi-erkek takım şeklinde satılan geçmeli modelleri alıyorsanız, ilerideki bakım kolaylığını tasarımınıza eklemenin keyfini çıkarın.

Sık Sorulan Sorular (SSS)

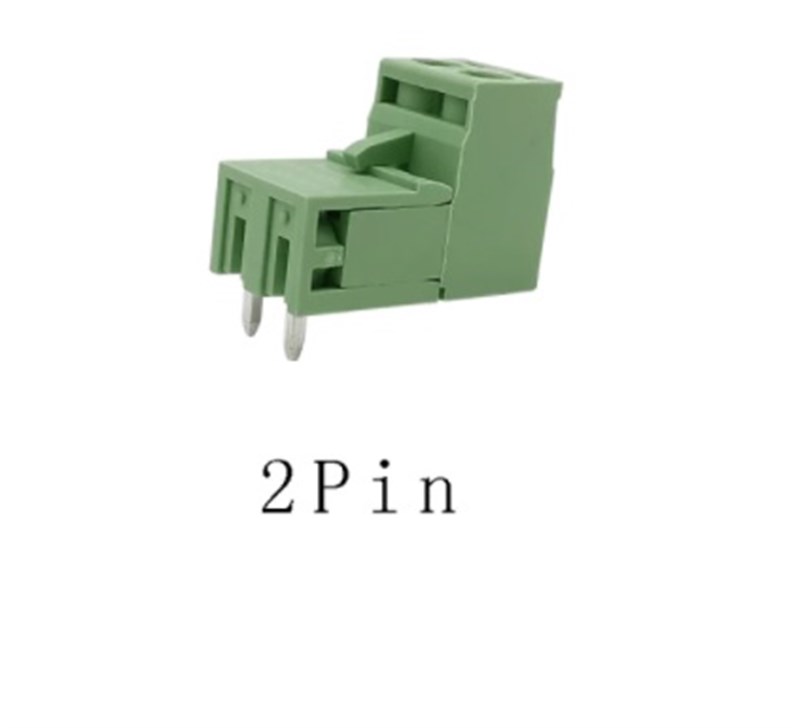

Geçmeli (Pluggable) klemens ne anlama gelir? Geçmeli klemensler iki parçadan oluşur. Erkek parça (header) elektronik karta lehimlenir. Dişi parça ise vidalıdır ve kablolar bu parçaya bağlanır. Cihazı sökmek veya kartı değiştirmek istediğinizde, kabloların vidalarını tek tek gevşetmek yerine dişi terminal bloğunu yerinden çekerek bağlantıyı tek hamlede ayırabilirsiniz.

Klemens ölçülerindeki 5.08 mm neyi ifade eder? Bu ölçü (pitch), klemensin yan yana duran iki metal bacağının (pininin) merkez noktaları arasındaki fiziksel mesafeyi milimetre cinsinden belirtir.

Bir PCB klemense en fazla ne kadar akım verebilirim? Bu durum klemensin boyutuna, pin aralığına ve üretim kalitesine göre değişir. Genellikle 3.81 mm klemensler 8-10 Amper, 5.08 mm standart klemensler ise 10-15 Amper civarı akımları taşıyacak şekilde tasarlanır. Tam sınırlar için ürünlerin teknik verileri referans alınmalıdır.

Standart 2.54 mm breadboard üzerine 5.08 mm klemens takılır mı? 5.08 mm tam olarak 2.54 mm'nin iki katı olduğu için, standart delikli pertinakslara ve breadboard deliklerine sorunsuz bir şekilde oturur. Ancak klemensin bacakları breadboard delikleri için biraz kalın kalabileceğinden takarken zorlanma yaşanabilir; asıl kullanım alanları lehimlenecek baskı devre (PCB) kartlarıdır.
