Kondansatörler (kapasitörler), elektronik devrelerde enerjiyi elektrik alanı formunda depolayan ve güç dalgalanmalarını dengeleyen temel pasif devre elemanlarıdır. İster stabil bir güç kaynağı tasarlıyor olun ister bir ses amfisi veya zamanlayıcı devresi geliştiriyor olun, sistemin kararlı çalışması için doğru kondansatör çeşitlerini seçmeniz gerekir.

Robotizmo güvencesiyle sunduğumuz bu kategoride; projelerinizin hassasiyet gereksinimlerine uygun farklı kapasitans (Farad) ve çalışma voltajı değerlerine sahip ürünleri bulabilirsiniz. İhtiyacınıza uygun elektrolitik, seramik (mercimek), polyester ve SMD kondansatör modellerini inceleyebilir, uygun fiyat avantajıyla hemen sipariş verebilirsiniz.

Elektronik Devrelerin Enerji Depoları: Kondansatörler

Kondansatör (veya kapasitör), temelde iki iletken metal plaka arasına yerleştirilen yalıtkan (dielektrik) bir malzemeden oluşur. Devreye enerji verildiğinde bu plakalar üzerinde elektrik yükü depolanır ve devre enerjiye ihtiyaç duyduğunda bu yük sisteme hızla geri verilir. Bu temel çalışma mantığı sayesinde kondansatörler; voltaj filtreleme, sinyal aktarımı (kuplaj), gürültü önleme (dekuplaj) ve motor ilk hareket (kalkış) devreleri gibi çok geniş bir alanda görev alırlar.

Projenizin sağlıklı çalışması, devredeki frekans tepkisini ve voltaj dengesini sağlayacak doğru bileşeni seçmekten geçer.

Temel Kondansatör Çeşitleri ve Kullanım Alanları

Kullanılan yalıtkan malzemeye ve yapısal özelliklerine göre kondansatörler farklı alt sınıflara ayrılır. En sık kullanılan türler şunlardır:

• Elektrolitik Kondansatörler: Genellikle yüksek kapasite (sığa) değerlerine ihtiyaç duyulan güç devrelerinde ve adaptörlerde filtreleme amacıyla kullanılırlar. Kutuplu devre elemanlarıdır, yani "+" ve "-" yönleri vardır. Ters bağlanmaları durumunda kısa devre yapabilir veya patlayabilirler. Genellikle silindirik bir yapıya sahiptirler.

• Seramik (Mercimek) Kondansatörler: Fiziksel olarak küçük bir mercimeği andıran bu elemanlar, düşük kapasite değerlerine sahiptir. Kutupsuzdurlar, devrede yönleri fark etmez. Özellikle yüksek frekanslı sinyallerin filtrelenmesinde, parazit gidermede ve osilatör devrelerinde tercih edilirler.

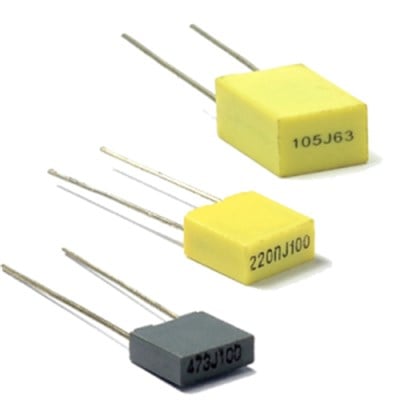

• Polyester (Film) Kondansatörler: Dielektrik malzeme olarak polyester film kullanılır. Toleransları düşük, yüksek voltaj dayanımları ve sıcaklık kararlılıkları yüksektir. Zamanlama devrelerinde ve hassas analog filtreleme işlemlerinde sıkça kullanılırlar. Kutupsuzdurlar.

• Tantal Kondansatörler: Elektrolitik kondansatörlere benzer şekilde kutupludurlar ancak boyutlarına oranla çok daha fazla kapasitans sunarlar. Daha kararlı çalışırlar ve sızıntı akımları oldukça düşüktür.

Kondansatör Seçimi Yaparken Nelere Dikkat Edilmeli?

Projeniz veya tamir ettiğiniz cihaz için kondansatör satın alırken iki temel teknik parametreyi doğru eşleştirmeniz gerekir:

1. Kapasitans Değeri (Farad): Bir kondansatörün ne kadar enerji depolayabileceğini gösterir. Mikrofarad (µF), Nanofarad (nF) ve Pikofarad (pF) şeklinde ifade edilir. Devre şemasında belirtilen veya arızalanan parçanın üzerindeki orijinal değer ile aynı kapasitede bir ürün seçmelisiniz. 2. Maksimum Çalışma Voltajı (V): Kondansatörün güvenle dayanabileceği maksimum gerilim değeridir. Seçtiğiniz ürünün voltaj değeri, devrede maruz kalacağı maksimum gerilimden her zaman %20-%30 civarında daha yüksek olmalıdır. Örneğin; 12V ile çalışan bir devrede en az 16V veya 25V dayanımlı bir kondansatör kullanmak güvenlidir. 3. Montaj Tipi: Devrenizin yapısına göre delikli kartlara (breadboard/pertinaks) lehimlenebilen bacaklı (THT/DIP) bileşenleri veya doğrudan kart yüzeyine monte edilen yüzey montajlı (SMD) kılıfları tercih edebilirsiniz.

Sık Sorulan Sorular (SSS)

Arızalı bir kondansatör yerine farklı voltajda bir ürün takılır mı? Evet, kapasite (Farad) değerinin aynı kalması şartıyla orijinalinden daha yüksek voltaj dayanımına sahip bir kondansatör kullanabilirsiniz. Ancak kesinlikle daha düşük voltajlı bir ürün takmamalısınız; aksi takdirde kondansatör aşırı gerilimden dolayı kısa sürede bozulacak veya patlayacaktır.

Kutuplu ve kutupsuz kondansatör farkı nedir? Kutuplu kondansatörlerin (örneğin elektrolitik) ayaklarında "+" ve "-" yönleri belirlidir ve devreye bu yönlere dikkat edilerek takılmaları zorunludur. Yanlış bağlantı parçaya zarar verir. Kutupsuz kondansatörler (seramik, polyester) ise yön ayrımı gözetmeksizin devreye her iki şekilde de bağlanabilir.

Kondansatörün arızalandığı nasıl anlaşılır? Özellikle elektrolitik kondansatörlerde arıza genellikle gözle görülebilir; bileşenin üst kısmı şişer, çatlar veya alt kısmından sıvı (elektrolit) sızıntısı olur. Gözle görülmeyen durumlarda, bir multimetrenin kapasite ölçüm (kapasitremetre) kademesi kullanılarak parça üzerindeki değerin okunup okunmadığı kontrol edilebilir.

104, 103 gibi yazılar seramik kondansatörlerde ne anlama gelir? Bu rakamlar seramik kondansatörlerin kapasite değerini Pikofarad (pF) cinsinden belirten bir kodlama sistemidir. Örneğin "104" kodu, 10'un yanına 4 adet sıfır ekleneceği anlamına gelir (100.000 pF). Bu değer aynı zamanda 100 nF veya 0.1 µF'a eşittir.
