Bataryalı elektronik projelerde en sık karşılaşılan problemlerden biri, elinizdeki voltajın projeye yetmemesidir. Tek hücre Li-ion pil 3.7V verir; ancak bazı devreler 5V, 9V veya 12V ister. Düşük voltajla çalışan sistemlerde motor yeterli güç üretmeyebilir, LED parlaklığı düşük kalabilir veya kontrol kartı kararsız çalışabilir.

DC DC voltaj yükseltici, düşük DC giriş voltajını daha yüksek bir DC çıkış voltajına dönüştüren güç modülüdür. Arduino, ESP32, taşınabilir cihazlar, bataryalı sistemler, LED projeleri, motor uygulamaları ve hobi elektroniği çalışmalarında voltaj ihtiyacını karşılamak için kullanılır.

Doğru voltaj yükseltici kart seçildiğinde, düşük voltajlı bir kaynakla daha yüksek voltaj isteyen devreleri güvenli ve kararlı şekilde beslemek mümkün olur.

DC DC Voltaj Yükseltici Nedir?

DC DC voltaj yükseltici, bir doğru akım gerilimini daha yüksek bir doğru akım gerilimine çıkaran elektronik dönüştürücü karttır. Bu kartlar genellikle boost converter olarak da adlandırılır.

Örneğin:

• 3.7V Li-ion pilden 5V çıkış alınabilir.
• 5V girişten 9V çıkış üretilebilir.
• 5V kaynaktan 12V çıkış sağlanabilir.
• Bataryalı projelerde sabit voltaj elde edilebilir.
• Düşük voltajlı güç kaynağıyla daha yüksek voltajlı modül çalıştırılabilir.

Bu yapı, özellikle taşınabilir ve batarya destekli projelerde büyük avantaj sağlar.

DC DC Voltaj Yükseltici Ne İşe Yarar?

DC DC voltaj yükseltici kartlar, güç kaynağı voltajının devre için yetersiz olduğu durumlarda kullanılır. Düşük giriş voltajını, projenizin ihtiyaç duyduğu daha yüksek çıkış voltajına dönüştürür.

Yaygın kullanım alanları:

• Li-ion pil ile 5V çıkış alma
• Bataryalı Arduino projeleri
• Taşınabilir USB güç devreleri
• LED besleme sistemleri
• Mini motor uygulamaları
• Sensör ve haberleşme modülleri
• Hobi elektroniği prototipleri
• IoT cihazları
• Düşük voltajdan 9V veya 12V üretme
• Taşınabilir ölçüm cihazları

Özellikle “elimdeki pil voltajı düşük ama devrem daha yüksek voltaj istiyor” diyorsanız DC DC voltaj yükseltici kartlar doğru ürün grubudur.

DC DC Voltaj Yükseltici Hangi Projelerde Kullanılır?

DC DC voltaj yükseltici modüller, düşük voltajlı güç kaynaklarını daha kullanışlı hale getirmek için birçok projede tercih edilir.

Li-ion ve LiPo Bataryalı Projeler

Tek hücre Li-ion veya LiPo piller genellikle nominal 3.7V seviyesinde çalışır. Ancak birçok elektronik modül 5V ister. DC DC voltaj yükseltici kartlar, bu pil gerilimini 5V seviyesine çıkararak devreyi beslemeye yardımcı olur.

Kullanım örnekleri:

• Taşınabilir Arduino projeleri
• ESP32 destekli mobil cihazlar
• Mini sensör kutuları
• Bataryalı IoT sistemleri
• Şarj edilebilir hobi devreleri
• Taşınabilir ekranlı projeler

Bataryalı projelerde yalnızca çıkış voltajı değil, pilin sağlayabileceği akım ve kapasite de dikkatle değerlendirilmelidir.

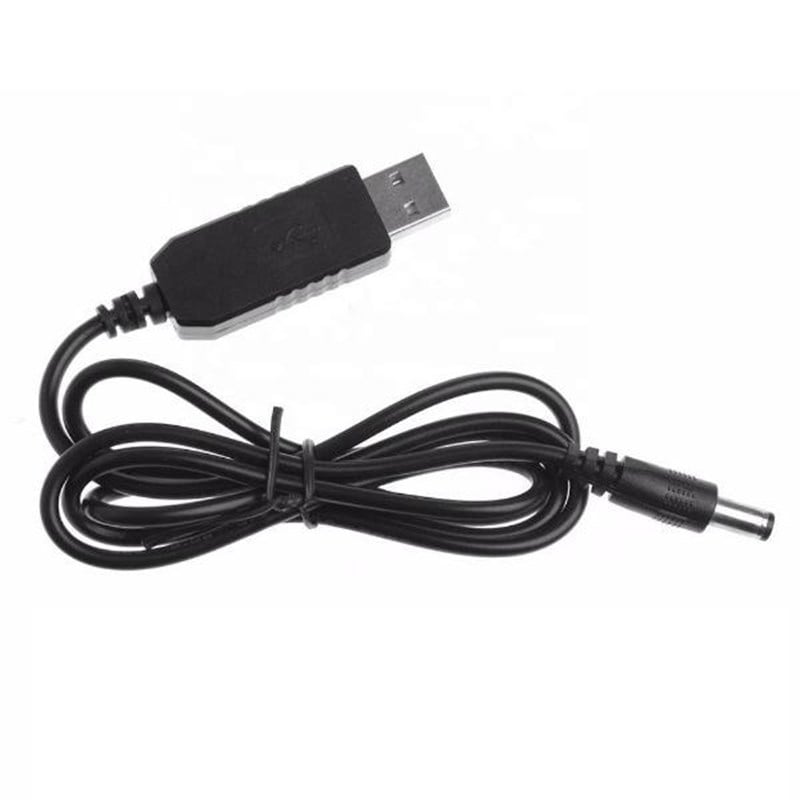

5V’tan 9V veya 12V Çıkış Alma

Bazı projelerde 5V kaynağınız vardır; ancak çalıştırmak istediğiniz modül 9V veya 12V isteyebilir. Bu durumda DC DC voltaj yükseltici kullanarak daha yüksek çıkış voltajı elde edebilirsiniz.

Kullanım alanları:

• 12V LED uygulamaları
• Küçük motor besleme projeleri
• 9V devre testleri
• Taşınabilir güç kaynakları
• Hobi tipi deney devreleri
• Düşük güçlü modül beslemeleri

Bu tür uygulamalarda çıkış voltajı yükseldikçe giriş tarafındaki akım ihtiyacının da artacağı unutulmamalıdır.

LED ve Aydınlatma Projeleri

Bazı LED modülleri veya LED şeritler daha yüksek voltajla çalışır. Düşük voltajlı batarya sistemlerinde LED parlaklığı yetersiz kalabilir.

DC DC voltaj yükseltici kartlar, LED projelerinde ihtiyaç duyulan voltaj seviyesini sağlamak için kullanılabilir.

Örnek projeler:

• Taşınabilir LED aydınlatma
• Bataryalı dekoratif ışık sistemleri
• 12V LED modül besleme
• Mini kamp lambası projeleri
• LED panel denemeleri

LED projelerinde toplam güç tüketimi doğru hesaplanmalıdır. Sadece voltajı yükseltmek yeterli değildir; akım kapasitesi de uygun olmalıdır.

Motor ve Fan Projeleri

Bazı küçük DC motorlar veya fanlar belirli bir voltajın altında yeterli performans göstermez. DC DC voltaj yükseltici kartlar, düşük voltajlı kaynaklarla motor veya fan beslemek için kullanılabilir.

Kullanım örnekleri:

• Mini fan projeleri
• Düşük voltajdan motor çalıştırma
• Taşınabilir havalandırma sistemleri
• Hobi motor uygulamaları
• Bataryalı mekanik projeler

Motor projelerinde kalkış akımı çok önemlidir. Motor ilk çalıştığında normal çalışma akımından daha yüksek akım çekebilir. Bu nedenle voltaj yükseltici kartın kapasitesi güvenli pay bırakılarak seçilmelidir.

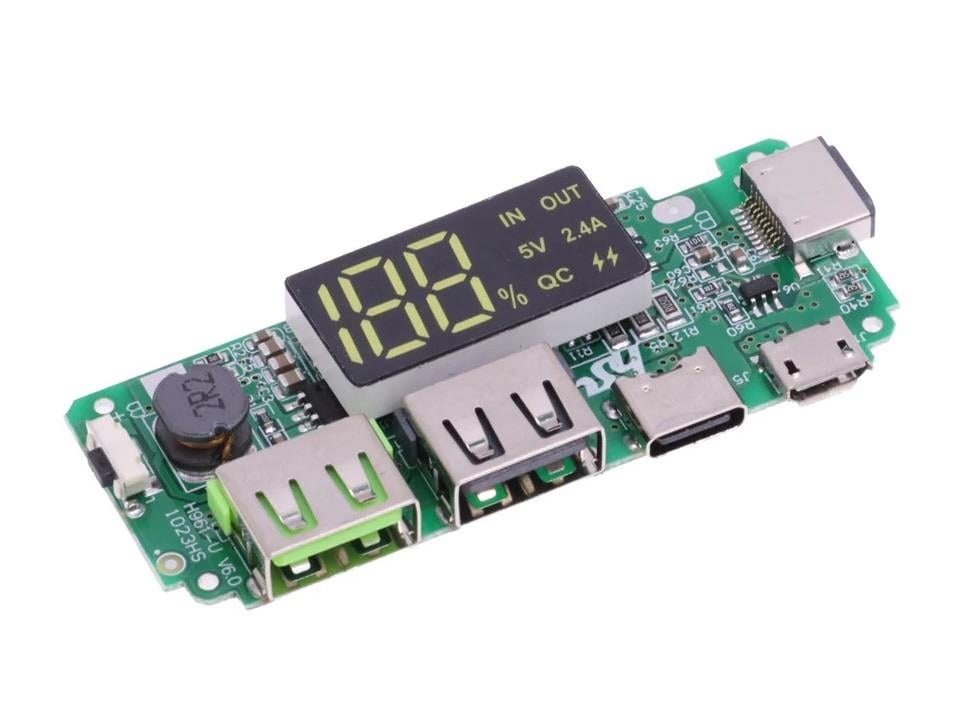

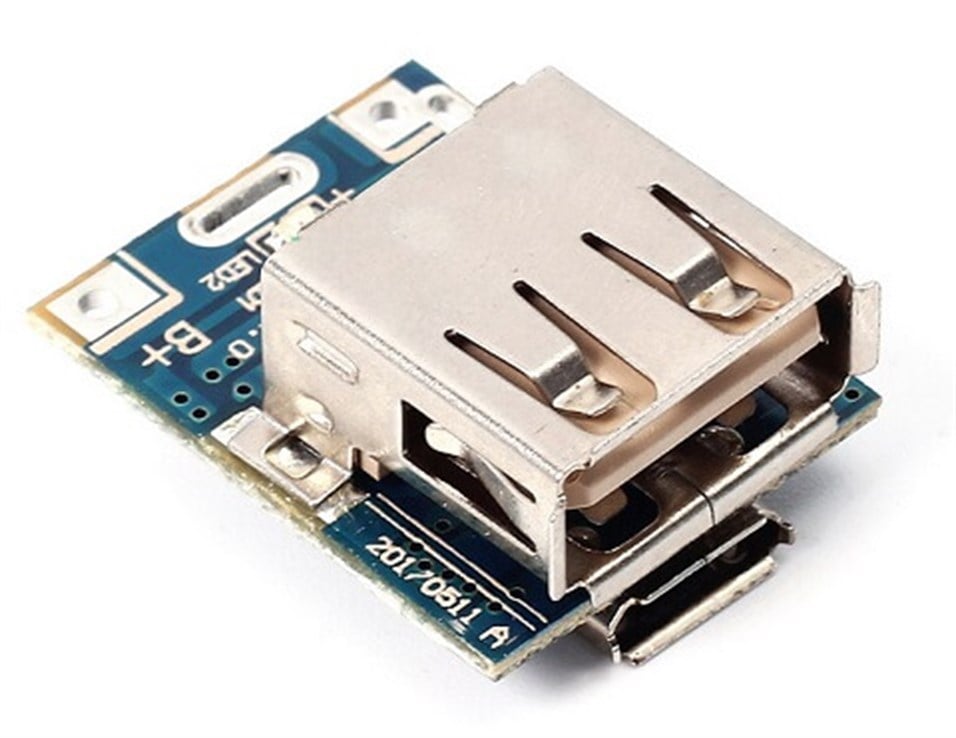

Taşınabilir Güç Kaynağı Projeleri

Powerbank benzeri uygulamalar veya taşınabilir besleme devreleri için DC DC voltaj yükseltici kartlar kullanılabilir.

Örneğin düşük voltajlı pil grubundan 5V USB çıkışı alınabilir. Bu yapı, mobil devrelerde ve taşınabilir hobi sistemlerinde pratik bir çözüm sunar.

Kullanım alanları:

• USB çıkışlı güç projeleri
• Taşınabilir test cihazları
• Mobil sensör sistemleri
• Şarj edilebilir elektronik kutular
• Mini güç kaynağı prototipleri

Bu projelerde batarya koruması, şarj devresi ve çıkış akımı birlikte planlanmalıdır.

DC DC Voltaj Yükseltici Seçerken Nelere Dikkat Edilmeli?

DC DC voltaj yükseltici seçerken yalnızca çıkış voltajına bakmak yeterli değildir. Giriş voltajı, çıkış akımı, toplam güç, verimlilik ve ısınma durumu birlikte değerlendirilmelidir.

Giriş Voltajı

Kartın desteklediği giriş voltajı, kullanacağınız pil veya güç kaynağıyla uyumlu olmalıdır.

Örneğin tek hücre Li-ion pil kullanıyorsanız, kartın düşük giriş voltajlarında çalışabildiğinden emin olmalısınız. Pil voltajı kullanım sırasında düşeceği için minimum giriş değeri önemlidir.

Çıkış Voltajı

Çıkış voltajı, besleyeceğiniz devrenin ihtiyacına uygun olmalıdır.

Yaygın çıkış değerleri:

• 5V
• 9V
• 12V
• 24V

Ayarlanabilir voltaj yükseltici kartlarda çıkış değeri mutlaka multimetre ile ölçülerek ayarlanmalıdır. Çıkış voltajı kontrol edilmeden devreye bağlantı yapılması risklidir.

Akım ve Güç Kapasitesi

Voltaj yükseltici kartlarda en çok karıştırılan konu akımdır. Çıkış voltajı yükseldikçe giriş tarafında daha fazla akım gerekir.

Örneğin 3.7V pilden 12V çıkış alırken, çıkış tarafındaki düşük bir akım bile giriş tarafında daha yüksek akım çekilmesine neden olabilir.

Bu yüzden şu değerler birlikte değerlendirilmelidir:

• Giriş voltajı
• Çıkış voltajı
• Çıkış akımı
• Pilin sağlayabileceği akım
• Kartın verimliliği
• Toplam güç ihtiyacı

Uzman ipucu: Voltaj yükseltici kartlar enerji üretmez; yalnızca düşük voltajı daha yüksek voltaja dönüştürür. Çıkışta daha yüksek voltaj aldığınızda, giriş tarafında daha fazla akım gerekeceğini mutlaka hesaba katmalısınız.

Verimlilik

Voltaj yükseltici kartlar dönüşüm sırasında enerji kaybı yaşar. Verimlilik ne kadar yüksekse, batarya ömrü ve sistem kararlılığı o kadar iyi olur.

Bataryalı projelerde düşük verimli bir kart:

• Pilin daha hızlı bitmesine,
• Kartın daha fazla ısınmasına,
• Çıkışın kararsızlaşmasına,
• Motor veya LED performansının düşmesine neden olabilir.

Bu nedenle özellikle taşınabilir projelerde verimlilik önemli bir seçim kriteridir.

Isınma Durumu

Yüksek çıkış voltajı veya yüksek akım gereken projelerde voltaj yükseltici kart ısınabilir. Bu durum uzun süreli kullanımda performansı düşürebilir.

Isınmayı etkileyen faktörler:

• Giriş-çıkış voltaj farkı
• Çekilen akım
• Kartın verimliliği
• Soğutucu yapısı
• Ortam sıcaklığı
• Uzun süreli çalışma durumu

Yüksek güç gerektiren projelerde kartın sınır değerlerde sürekli çalıştırılmaması gerekir.

Ayarlanabilir ve Sabit Voltaj Yükseltici Arasındaki Fark

DC DC voltaj yükseltici kartlar sabit çıkışlı veya ayarlanabilir yapıda olabilir.

Sabit Çıkışlı Voltaj Yükseltici

Sabit çıkışlı modeller belirli bir voltaj üretir. Örneğin 5V çıkışlı bir yükseltici, uygun giriş sağlandığında sabit 5V çıkış verir.

Avantajları:

• Kullanımı kolaydır.
• Ayar hatası riski düşüktür.
• Belirli projeler için pratiktir.
• Başlangıç seviyesi kullanıcılar için daha güvenlidir.

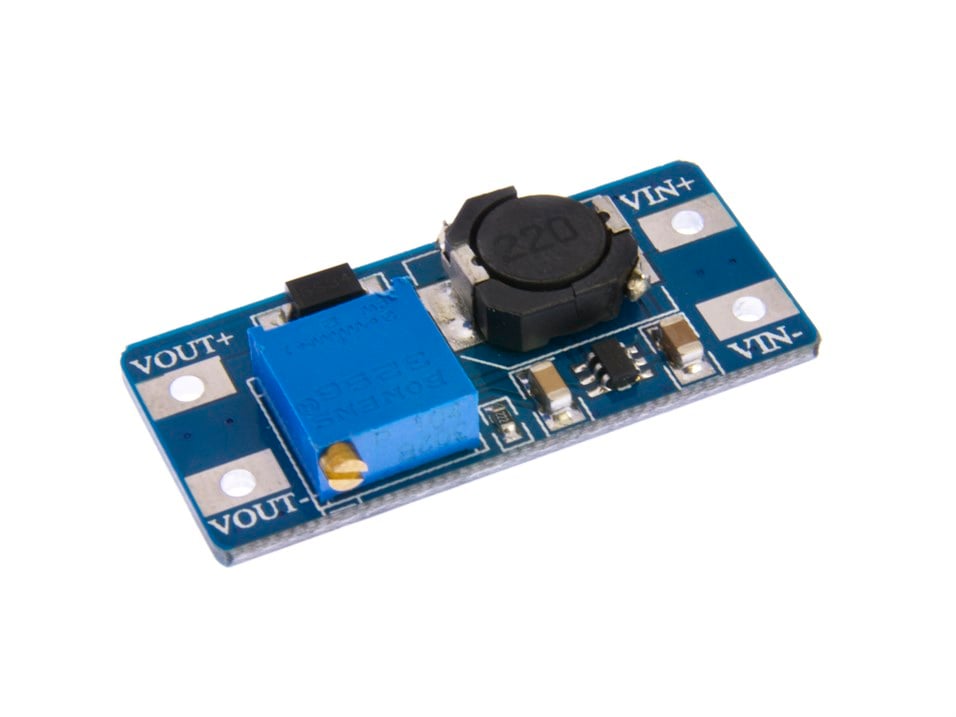

Ayarlanabilir Voltaj Yükseltici

Ayarlanabilir modellerde çıkış voltajı potansiyometre ile değiştirilebilir. Bu kartlar farklı projelerde esnek kullanım sağlar.

Avantajları:

• Farklı çıkış voltajları elde edilebilir.
• Prototipleme için uygundur.
• 5V, 9V, 12V gibi değerler ayarlanabilir.
• Tek kartla farklı ihtiyaçlar karşılanabilir.

Ancak ayarlı modellerde çıkış voltajı ölçülmeden devreye bağlantı yapılmamalıdır.

DC DC Voltaj Yükseltici ile Voltaj Düşürücü Arasındaki Fark

Voltaj yükseltici ve voltaj düşürücü kartlar güç dönüşümü için kullanılır; ancak görevleri farklıdır.

Kısaca:

• DC DC voltaj yükseltici: Düşük voltajı daha yüksek voltaja çıkarır.
• DC DC voltaj düşürücü: Yüksek voltajı daha düşük voltaja indirir.
• Yükseltici: 3.7V pilden 5V almak için kullanılır.
• Düşürücü: 12V kaynaktan 5V almak için kullanılır.
• Yükseltici: Bataryalı taşınabilir projelerde sık tercih edilir.
• Düşürücü: Adaptör, araç elektroniği ve 12V/24V sistemlerde yaygındır.

Doğru seçim için önce giriş voltajınızı ve devrenizin ihtiyaç duyduğu çıkış voltajını belirlemelisiniz.

DC DC Voltaj Yükseltici Kullanırken Sık Yapılan Hatalar

Voltaj yükseltici kartlarda yaşanan sorunların büyük kısmı yanlış akım hesabı, yetersiz pil kapasitesi veya çıkış voltajının ölçülmemesinden kaynaklanır.

Sık yapılan hatalar:

• Çıkış voltajını ölçmeden devreye bağlamak
• Pilin sağlayabileceği akımı hesaba katmamak
• Motorun kalkış akımını gözden kaçırmak
• LED sistemlerinde toplam güç hesabı yapmamak
• Kartı sınır değerlerde sürekli çalıştırmak
• Yetersiz batarya veya adaptör kullanmak
• Giriş ve çıkış bağlantılarını karıştırmak
• Isınma durumunu kontrol etmemek
• İnce kabloyla yüksek akım taşımaya çalışmak
• Yükseltici kartın enerji ürettiğini varsaymak

Özellikle çıkış voltajı düşüyor, LED titriyor, motor kalkışta duruyor veya kart ısınıyorsa sorun çoğu zaman giriş kaynağının yetersizliğinden ya da kart kapasitesinin düşük seçilmesinden kaynaklanır.

DC DC Voltaj Yükseltici Satın Alırken Hangi Model Seçilmeli?

Doğru modeli seçmek için projenizin giriş kaynağını ve çıkış ihtiyacını netleştirmeniz gerekir.

Satın almadan önce şu soruları değerlendirin:

• Giriş voltajı kaç volt?
• Çıkışta kaç volt gerekiyor?
• Çıkıştan kaç amper akım çekilecek?
• Giriş kaynağı bu gücü sağlayabilir mi?
• Sabit çıkış mı, ayarlanabilir çıkış mı gerekli?
• Bataryalı sistem mi kullanılacak?
• Motor, LED veya yüksek akım çeken yük var mı?
• Uzun süreli çalışma olacak mı?
• Kartın soğutma ihtiyacı var mı?
• Çıkış voltajı hassas olmalı mı?

Basit 3.7V’tan 5V projeleri için küçük boost modüller yeterli olabilir. 12V LED, motor veya daha yüksek güç isteyen sistemlerde ise akım kapasitesi yüksek ve soğutma yapısı daha güçlü modeller tercih edilmelidir.

DC DC Voltaj Yükseltici Fiyatları Neye Göre Değişir?

DC DC voltaj yükseltici fiyatları; giriş voltaj aralığı, çıkış voltajı, maksimum akım kapasitesi, verimlilik, ayarlanabilir yapı ve kart kalitesine göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Giriş voltaj aralığı
• Maksimum çıkış voltajı
• Çıkış akım kapasitesi
• Sabit veya ayarlanabilir yapı
• Verimlilik seviyesi
• Soğutucu yapısı
• Koruma devreleri
• Bağlantı terminalleri
• Kart üzerindeki entegre kalitesi
• Uzun süreli çalışma dayanımı

Temel hobi projelerinde ekonomik yükseltici modüller yeterli olabilir. Ancak bataryalı sistem, yüksek akım veya uzun süreli kullanım gereken projelerde daha kaliteli ürün seçmek daha güvenli olur.

DC DC Voltaj Yükseltici ile Düşük Voltajı Kullanışlı Hale Getirin

DC DC voltaj yükseltici kartlar; düşük DC giriş voltajını daha yüksek ve kullanılabilir bir çıkış voltajına dönüştürmek için kullanılan temel güç modülleridir. Li-ion pil, LiPo batarya, 5V kaynak, taşınabilir cihaz, LED, motor ve hobi projelerinde ihtiyaç duyulan voltaj seviyesini elde etmek için pratik çözüm sunar.

Ürün seçerken giriş voltajını, çıkış voltajını, akım ihtiyacını, pil kapasitesini, verimliliği ve ısınma durumunu birlikte değerlendirmek gerekir. Böylece projeniz için daha kararlı, güvenli ve verimli bir güç altyapısı oluşturabilirsiniz.

Daha fazla güç yönetimi çözümü için Voltaj Regülatörü kategorisini inceleyebilirsiniz.
