Yüksek voltaj ve akım barındıran elektronik kart tasarımlarınızda maksimum donanım güvenliği sağlamak için 7.62 mm 90 derece geçmeli klemens çeşitleri en profesyonel çözümdür. Endüstri standardı olan geniş 7.62 mm pin (bacak) aralığı, iletken hatlar arasındaki elektriksel atlama (ark) riskini ortadan kaldırarak güç elektroniği projelerinizi güvence altına alır.

Kabloların elektronik karta paralel (90 derece yatay) açıyla girmesini sağlayan bu mekanik tasarım, dar cihaz kutularında ve kart kenarı bağlantılarında kusursuz bir kablo yönetimi sunar. Vidalı başlık ve lehimli taban olarak iki parçadan oluşan geçmeli yapısı sayesinde, ağır sanayi ve otomasyon panolarındaki bakım sürelerini minimuma indiren 7.62 mm klemensleri Robotizmo güvencesiyle hemen inceleyebilir, ihtiyacınıza uygun modelleri güvenle sipariş edebilirsiniz.

Yüksek Voltaj ve Güç Elektroniği İçin 7.62 mm Klemens Çözümleri Baskı devre kartlarının (PCB) şebeke gerilimi veya ağır sanayi motorları gibi yüksek güç kaynaklarıyla buluştuğu noktalarda standart bağlantı elemanları yetersiz kalır. "7.62 mm", klemensin karta lehimlenen iki iletken bacağı arasındaki mesafenin 0.3 inç olduğunu ifade eder. Bu geniş aralık, yüksek enerjinin kontrol edildiği sistemlerde hayati bir yalıtım (izolasyon) bariyeri oluşturur.

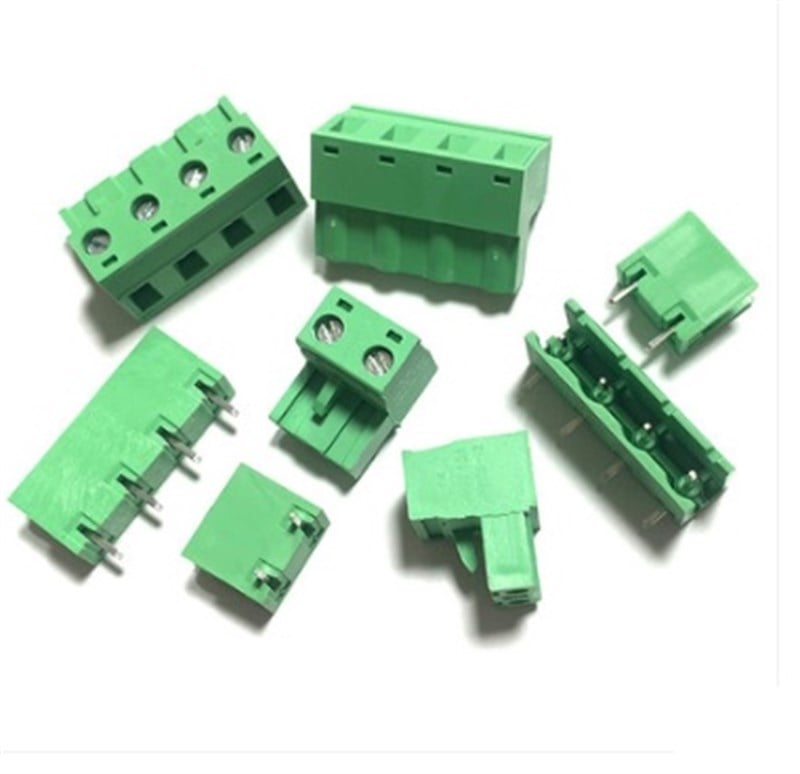

Model adındaki "90 Derece", kabloların klemense üstten değil, doğrudan yan taraftan (kart yüzeyine paralel olarak) bağlandığını belirtir. "Geçmeli" (Pluggable) tasarım ise klemensin, PCB'ye kalıcı olarak lehimlenen erkek uç (header) ve bu uca sıkıca oturan sökülebilir dişi vidalı terminal (plug) olmak üzere iki modülden oluştuğunu gösterir.

Neden 7.62 mm Pin Aralığı Tercih Edilmeli? Güç devrelerinde iki iletkenin birbirine olan mesafesi (clearance ve creepage) güvenlik standartları (örneğin IEC veya UL normları) tarafından belirlenir. 220V veya 380V gibi AC şebeke gerilimlerinde, 5.08 mm veya 3.81 mm pin aralığına sahip klemensler kullanmak, nemli veya tozlu endüstriyel ortamlarda pinler arası kıvılcım (ark) atlamasına ve kısa devrelere neden olabilir. 7.62 mm aralıklı klemensler, aradaki ekstra mesafe sayesinde yüksek voltajın güvenle izole edilmesini sağlar ve donanım yangınları riskini engeller.

90 Derece (Yandan) Kablo Girişinin Tasarımsal Avantajları

• Kenar Bağlantısı (Edge Connection): Klemens kartın sınır çizgisine yerleştirildiğinde, kablolar kartın üzerinden geçmeden doğrudan dışarıya yönlenir. Bu sayede kart üzerindeki diğer komponentlere fiziksel temas engellenir.

• İnce Profil Kasalar: Kalın güç kablolarının yukarı doğru bükülmesi çok zordur ve cihaz kutusunun (enclosure) kapanmasını engelleyebilir. 90 derece klemensler, kalın kabloların kartla aynı düzlemde uzanmasını sağlayarak ince cihaz kutuları tasarlamanıza imkan tanır.

• Kolay Fiş Çekme: Cihazların yan panellerinden dışarıya verilen bağlantı noktalarında, teknisyenlerin vidalı terminal bloğunu (fişi) yana doğru kolayca çekip çıkarabilmesi için en ergonomik açıyı sunar.

7.62 mm Geçmeli Klemenslerin Başlıca Kullanım Alanları Sahip oldukları yüksek gerilim dayanımı ve geniş iletken kesitleri sayesinde ağır hizmet tipi endüstriyel uygulamalarda tercih edilirler:

• Endüstriyel AC şebeke (220V/380V) giriş izolasyon devreleri.

• Güneş enerjisi (Solar) invertörleri ve batarya yönetim (BMS) sistemleri.

• Yüksek akımlı kontaktör ve ağır yük röle kontrol kartları.

• AC/DC güç kaynakları (SMPS) ve UPS cihazları.

• Güçlü AC motor veya büyük DC redüktörlü motor sürücü çıkışları.

Güç Klemensi Seçerken ve Monte Ederken Dikkat Edilmesi Gerekenler Yüksek güçlü bir sistem tasarlarken klemens seçimi kadar, klemensin karta montaj şekli de önemlidir. Baskı devre tasarım programlarında mutlaka "7.62mm Pitch / Right Angle (90°)" kılıf formunu seçmelisiniz. Bu klemenslerin dişi terminalleri genellikle 10 AWG ile 24 AWG arasındaki çok daha kalın güç kablolarını tutabilecek kapasitededir. Akım taşıma kapasiteleri modele göre değişmekle birlikte genellikle 15 Amper ile 20 Amper arasında sınırlandırılır. Yüksek akım taşınacağı için, terminal bloğuna bağlanacak çok telli montaj kablolarının uçlarına kesinlikle izoleli yüksük (ferrule) takılmalı ve vidalar doğru tork ile sıkılmalıdır.

Sık Sorulan Sorular (SSS)

7.62 mm klemens ile 5.08 mm klemens arasındaki temel fark nedir? Temel fark pinler arası mesafedir. 5.08 mm otomasyon ve standart sinyal/güç iletiminde kullanılırken; 7.62 mm daha geniş bir aralığa sahiptir. Bu geniş aralık, özellikle 220V/380V gibi yüksek şebeke gerilimlerinde elektriksel atlamayı (ark) önleyerek yasal güvenlik mesafelerini (clearance) karşılamak için zorunludur.

90 derece ile 180 derece 7.62 mm klemens ne zaman tercih edilmelidir? Kartınızın monte edileceği panoda kabloların kart kenarından (yatay) gelmesi gerekiyorsa ve cihaz kutunuzun üst yüksekliği sınırlıysa 90 derece klemens kullanılır. Eğer alanınız yanlardan dar, fakat üstten genişse ve kablolar karta dikey (üstten) iniyorsa 180 derece klemens seçilmelidir.

Bu klemensler kaç ampere kadar dayanır? 7.62 mm klemensler kalın iletken yapıları sayesinde genellikle standart modellere göre daha yüksek akımlar taşıyabilir. Üreticiye göre değişmekle birlikte genellikle 300V/400V gerilim altında 15A ile 20A arası akım taşıma kapasitesine sahiptirler. Ağır yükler için uygun kalınlıkta (AWG) kablo kullanılmalıdır.

Geçmeli klemens arızalandığında kartın lehimini sökmek gerekir mi? Eğer arıza klemensin vidalı olan dişi kısmında (kabloların girdiği başlıkta) veya vidalarda ise hayır; sadece bu başlığı yenisiyle değiştirmeniz yeterlidir. Karta lehimli olan erkek pimlerde (header) fiziksel bir kırılma veya yanma meydana geldiyse lehim sökme işlemi gerekir. Geçmeli yapının en büyük avantajı da bu başlık değişiminin saniyeler sürmesidir.
