Isıtıcılar, büyük elektrik motorları, solar invertör sistemleri veya endüstriyel makineler gibi yüksek akım çeken yükleri güvenle anahtarlamak için standart röleler yetersiz kalır. Bu tür zorlu görevler için özel olarak tasarlanan güç rölesi çeşitleri, genişletilmiş kontak yapıları ve yüksek izolasyon dirençleri sayesinde ağır akım yüklerini sorunsuz bir şekilde kontrol etmenizi sağlar.

Robotizmo'da; pano montajına uygun flanşlı modellerden, doğrudan elektronik karta (PCB) lehimlenebilen tiplere kadar 30A, 40A ve üzeri akım kapasitelerine sahip yüksek güçlü röleleri bulabilirsiniz. Sisteminize uygun 12V, 24V veya 220V bobin (tetikleme) gerilimine sahip güç rölesini seçerek projelerinizi yangın ve kısa devre riskine karşı güvence altına alın.

Ağır Yüklerin Kontrolü: Güç Rölesi Nedir?

Bir elektronik projede 10 Amperlik standart bir devre rölesi ile bir ampulü veya küçük bir su pompasını rahatlıkla açıp kapatabilirsiniz. Ancak iş endüstriyel bir fırını, bir elektrikli araç şarj istasyonunu veya yüksek kapasiteli bir kompresörü kontrol etmeye geldiğinde, standart rölelerin içindeki ince kontaklar ilk çalışma anında eriyerek birbirine yapışır.

Güç röleleri, tam olarak bu yüksek akım (genellikle 30A ve üzeri) ve yüksek voltaj gereksinimlerini karşılamak üzere üretilmiş elektromekanik şalterlerdir. İçerisindeki bakır bobin sargıları daha kalın, mekanik yay sistemleri daha sert ve en önemlisi anahtarlama yapan kontak uçları ark (kıvılcım) oluşumuna dayanıklı özel gümüş alaşımlarından üretilir.

Güç Rölesi Seçerken Dikkat Edilmesi Gereken Kritik Kriterler

Sisteminize veya panonuza bir yüksek akım rölesi seçerken, sadece bobin voltajına bakmak yeterli değildir. Aşağıdaki parametreleri projenizin gereksinimleriyle eşleştirmeniz hayati önem taşır:

1. Kontak Akımı ve Yük Tipi (Omik vs. Endüktif) Bir güç rölesinin üzerinde "30A 250VAC" yazması, onun her tür cihazda 30 Amper çekeceği anlamına gelmez. Eğer kontrol ettiğiniz cihaz bir ısıtıcı (omik yük) ise, röle etiketindeki değere yakın akımları sorunsuz taşır. Ancak büyük bir elektrik motoru veya trafo (endüktif yük) kontrol ediyorsanız, bu cihazlar ilk kalkış anında normal akımlarının 3-5 katını çeker. Bu nedenle endüktif yüklerde, normal çalışma akımının çok üzerinde (en az %50 daha fazla) toleransa sahip bir güç rölesi seçmelisiniz.

2. AC ve DC Yük Anahtarlama Farkı Güç röleleri, alternatif akım (AC) yüklerini anahtarlamakta oldukça başarılıdır çünkü AC voltajı saniyede 100 kez sıfır noktasından geçer ve oluşan kıvılcım kendi kendine söner. Ancak doğru akım (DC) ile çalışan devasa bir akü grubunu veya DC motoru anahtarlarken sürekli bir ark (ateşleme) oluşur. Bu sebeple 250V AC'de 40A taşıyabilen bir röle, DC gerilimde genellikle sadece 28V veya 30V seviyelerinde 30A taşıyabilir. Projeniz bir güneş enerjisi batarya sistemi ise DC kontak değerlerine mutlaka dikkat ediniz.

3. Montaj Tipi

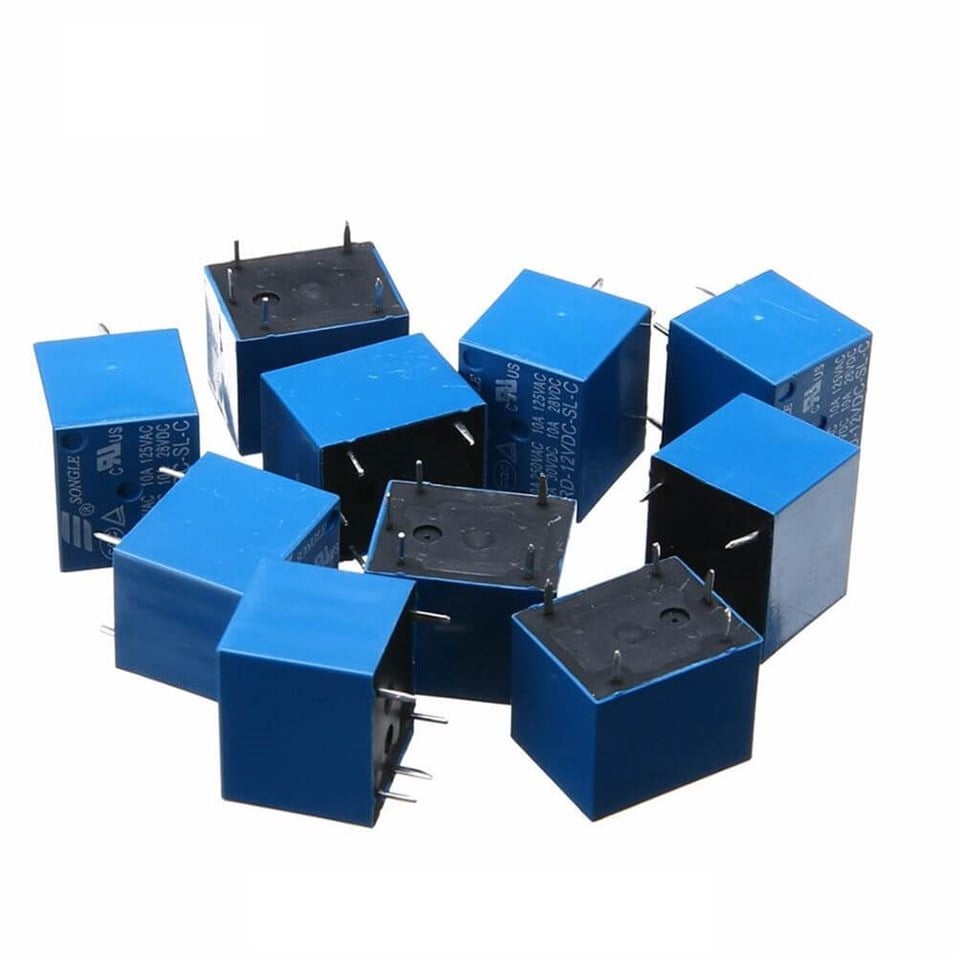

• PCB Tipi Güç Röleleri: Kalın bacak (pin) yapılarına sahiptir. Doğrudan yüksek akım yolları çizilmiş baskı devre kartlarına (SMPS güç kaynakları, inverter kartları) lehimlenmek üzere tasarlanmıştır.

• Flanşlı (Kulaklı) Güç Röleleri: Üzerindeki vida delikleri (kulakçıklar) sayesinde doğrudan bir elektrik panosunun zeminine, makine şasesine veya soğutucu bir metale vidalanabilir. Kablo bağlantıları genellikle üst kısımda bulunan faston (geçmeli) terminaller üzerinden yapılır.

Sık Sorulan Sorular (SSS)

Güç rölesini Arduino veya Raspberry Pi ile doğrudan çalıştırabilir miyim? Hayır. Güç rölelerinin içerisindeki bobinler, standart rölelere göre çok daha büyüktür ve tetiklenmek için 100mA ile 200mA arasında akım çekebilirler. Bir mikrodenetleyicinin dijital pini bu akımı sağlayamaz. Güç rölesini sürmek için araya mutlaka uygun bir NPN transistör, MOSFET devresi veya optokuplörlü bir ara röle kartı eklemelisiniz.

Röle kontaklarının "yapışması" (kaynaması) ne demektir, neden olur? Güç rölesinin kontakları kapasitesinden daha yüksek bir akıma maruz kaldığında veya sürekli çok yüksek hızlı aç-kapa yaptırıldığında, oluşan şiddetli kıvılcım (ark) metal uçları eritir. Eriyen metaller soğuduğunda birbirine kaynak olur ve röleye giden tetikleme voltajını kesseniz bile cihaz çalışmaya devam eder. Bu son derece tehlikeli bir durumdur; önlemek için her zaman yükten daha yüksek amper değerine sahip bir röle kullanılmalıdır.

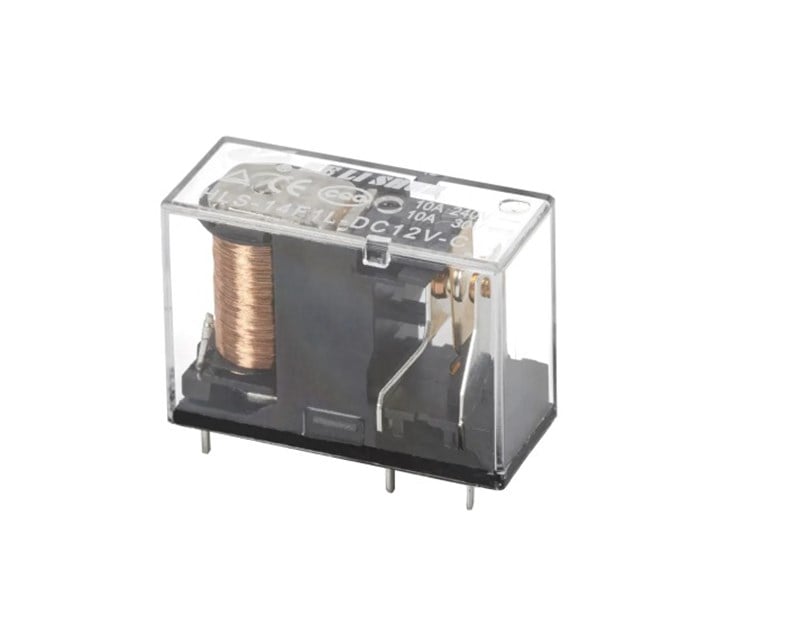

Açık ve kapalı (şeffaf) kılıf güç rölesi arasındaki fark nedir? Şeffaf veya yarı saydam kılıflı röleler, içerideki mekanik hareketin ve kontak uçlarının fiziksel durumunun gözle kontrol edilmesine olanak tanır. Özellikle tozlu ve kirli endüstriyel ortamlarda ark sebebiyle oluşan kararmalar şeffaf kılıf sayesinde dışarıdan kolayca tespit edilebilir. Kapalı (siyah/opak) kılıflar ise genellikle PCB üzeri kullanımlarda tercih edilir ve toza karşı daha yalıtımlıdır.

Güç rölesi ile kontaktör arasındaki fark nedir? İkisi de temelde aynı işi yapar. Ancak röleler genellikle tek veya çift kutuplu (fazlı) ve en fazla 30A-40A seviyelerine kadar cihazları kontrol ederken; kontaktörler 3 fazlı (trifaze) sanayi elektrik motorlarını kontrol etmek için tasarlanmış, 100A ve üzeri akımları taşıyabilen çok daha iri ve endüstriyel şalt malzemeleridir.
