Elektronik projelerinizde endüstriyel standartlarda haberleşme sağlamak, sensör sinyallerini yüksek hassasiyetle okumak veya kaliteli ses çıkışı elde etmek için özelleşmiş entegrelere ihtiyaç duyarsınız. MAX, MCP, OP, TC ve TDA serisi entegreler, sinyal dönüştürme ve güç amplifikasyonu konularında donanım geliştiricilerinin en çok güvendiği donanım bileşenleridir.

Kategorimizde; RS485/RS232 haberleşmesinin temel taşı olan MAX serisi çiplerini (ör. MAX485, MAX232), Raspberry Pi ve Arduino projelerine analog okuma yeteneği katan MCP serisi (ör. MCP3008) ürünlerini ve Hi-Fi ses devrelerinin vazgeçilmezi TDA serisi (ör. TDA2050) amplifikatörlerini bulabilirsiniz. İhtiyacınıza uygun DIP veya SMD kılıflı komponentleri hemen inceleyerek projelerinizi güvenle tamamlayabilirsiniz.

Haberleşme, Sinyal İşleme ve Ses Sistemlerinde Temel Çözümler Karmaşık elektronik sistemler tek bir mikrodenetleyicinin yönetemeyeceği kadar çeşitli görevler barındırır. Uzun mesafeli kablolarda veri bütünlüğünü korumak, endüstriyel sensörlerin milivolt seviyesindeki zayıf sinyallerini işlemek veya dijital ses verilerini analog hoparlörlere aktarmak için yardımcı donanımlara ihtiyaç vardır. Bu kategoride listelenen entegreler, dijital işlemcileriniz ile dış dünyadaki fiziksel donanımlar (hoparlörler, endüstriyel sensörler, uzun kablo hatları) arasındaki elektriksel uyumu ve gücü sağlar.

Bu Kategorideki Başlıca Entegre Serileri ve Özellikleri Her harf serisi, elektronik mühendisliğinde farklı bir uzmanlık alanını temsil eder:

MAX Serisi: Endüstriyel Haberleşme ve Sensör Arayüzleri Maxim Integrated (Analog Devices) tarafından geliştirilen bu seri, özellikle protokol dönüşümleri ve sensör okumaları ile tanınır.

• Haberleşme: MAX232 entegresi TTL sinyallerini RS232 standardına çevirirken, MAX485 entegresi endüstriyel otomasyonda gürültüye dayanıklı, uzun mesafeli (1200 metreye kadar) RS485 haberleşmesi sağlar.

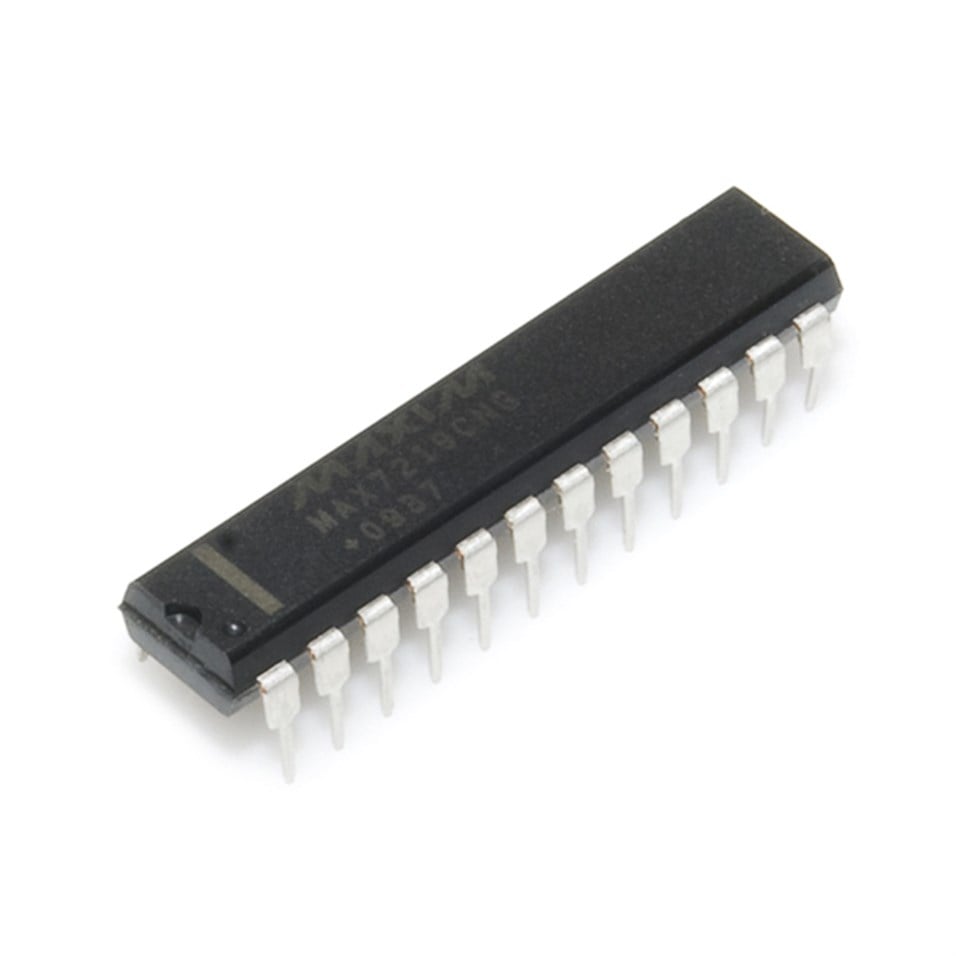

• Arayüz ve Sensör: MAX7219, çoklu dot-matrix veya 7-segment display sürmek için kullanılırken; MAX6675 gibi entegreler endüstriyel K-Tipi termokupllardan gelen sıcaklık verilerini dijitale çevirir.

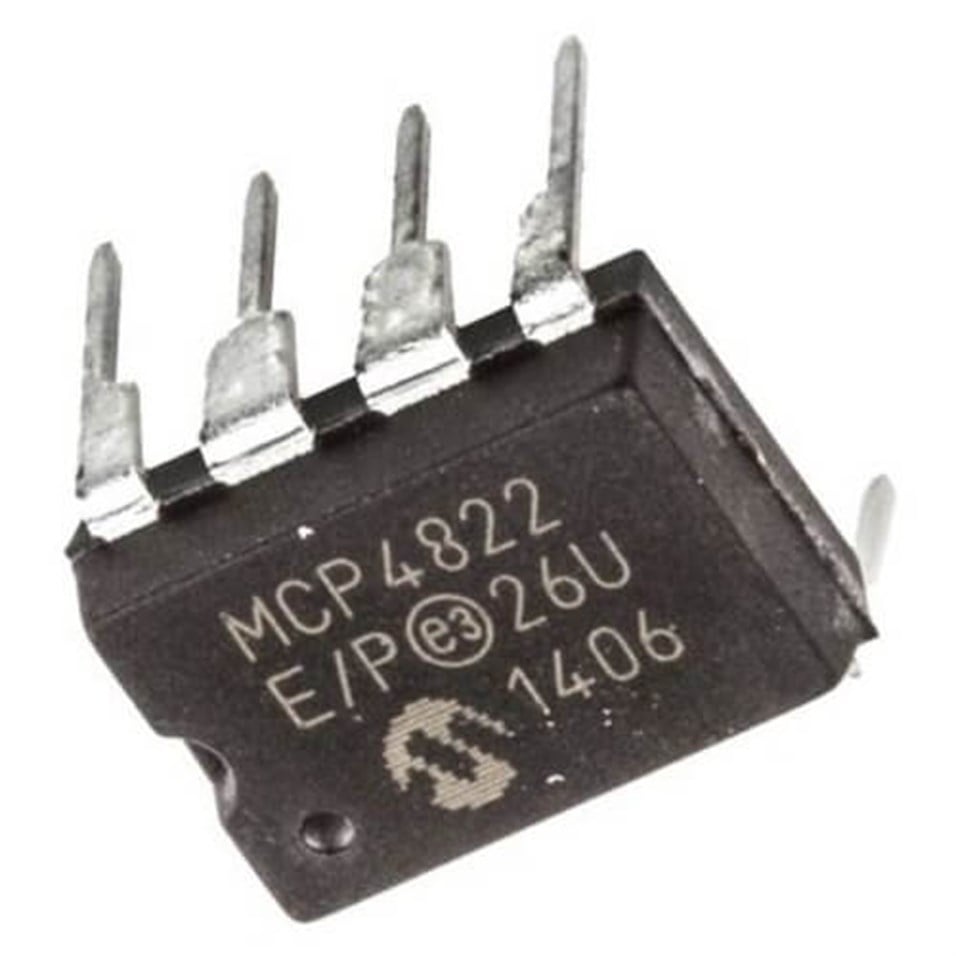

MCP Serisi: Analog/Dijital Dönüşüm ve Veriyolu Kontrolcüleri Microchip firmasının analog ve karışık sinyal (mixed-signal) ürün ailesidir.

• ADC/DAC Çözümleri: MCP3008 gibi çok kanallı ADC entegreleri, analog girişi bulunmayan cihazlara (örneğin Raspberry Pi) SPI haberleşmesi üzerinden analog pin yeteneği kazandırır.

• Haberleşme Arayüzleri: MCP2515 entegresi, otomotiv ve otomasyon sistemlerinde standart olan CAN Bus haberleşmesini mikrodenetleyicilere entegre etmek için kullanılır.

OP Serisi: Yüksek Hassasiyetli İşlemsel Yükselteçler (Op-Amp) OP07 veya OP27 gibi modeller, standart işlemsel yükselteçlerden (LM358 vb.) farklı olarak ultra düşük ofset voltajına (offset voltage) sahiptir. Load cell (yük hücresi), medikal ölçüm cihazları ve enstrümantasyon devreleri gibi milivoltun dahi kritik olduğu yüksek hassasiyet gerektiren analog okumalarda tercih edilir.

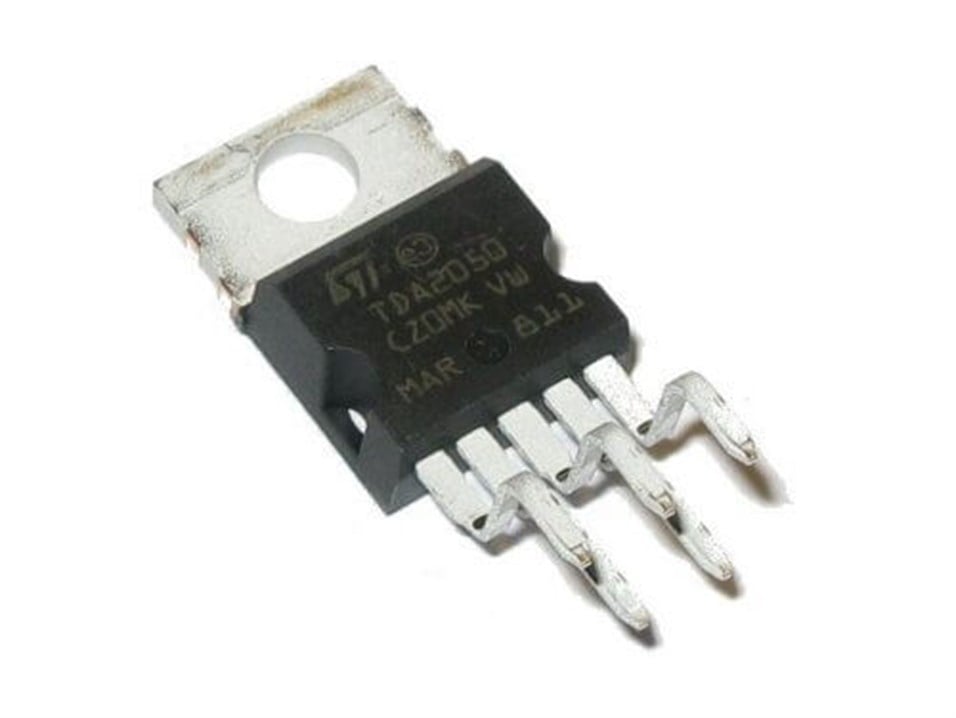

TDA Serisi: Ses Amplifikatörleri (Hi-Fi ve Güç Amfileri) Ses (Audio) devrelerinin endüstri standardı haline gelmiş entegreleridir. TDA2030, TDA2050 ve TDA7297 gibi modeller, düşük distorsiyon oranlarıyla doğrudan hoparlörleri sürebilen güç amplifikatörleridir. Araç teypleri, taşınabilir bluetooth hoparlörler ve ev tipi Hi-Fi sinema sistemlerinde ses kalitesini artırmak ve yüksek Watt değerlerine ulaşmak için kullanılırlar.

TC Serisi: Güç Kontrolü ve Mosfet Sürücüler TC4420 gibi modeller, güç kaynaklarında ve motor kontrol devrelerinde kullanılan mosfetleri çok yüksek hızlarda sürmek için tasarlanmış gate (geçit) sürücüleridir. Ayrıca şarj kontrol entegreleri gibi enerji yönetimi çipleri de bu seri altında bulunabilir.

Haberleşme ve Ses Entegresi Seçerken Dikkat Edilmesi Gerekenler Komponent alırken devrenizin donanımsal ihtiyaçlarını datasheet (veri sayfası) üzerinden analiz etmelisiniz. Bir TDA serisi ses entegresi seçerken çalışma voltajının (tek besleme mi, simetrik besleme mi olduğu) ve desteklediği hoparlör empedansının (4 ohm, 8 ohm vb.) sisteminize uygunluğunu kontrol edin. Ayrıca ses entegreleri çalıştıkça ciddi oranda ısınır, bu yüzden mutlaka entegrenin kılıfına uygun bir soğutucu bloğa monte edilmelidir. Haberleşme entegreleri (MAX, MCP) seçerken ise sisteminizin ana voltaj seviyesinin (3.3V veya 5V) entegrenin çalışma eşiğine (logic-level) uygun olup olmadığını teyit etmelisiniz.

Sık Sorulan Sorular (SSS)

MAX232 ile MAX485 arasındaki temel fark nedir? MAX232, mikrodenetleyicilerin UART pinlerini eski tip bilgisayarların kullandığı standart seri port (RS232) voltaj seviyelerine dönüştürür ve genellikle iki cihaz arası kısa mesafeli bağlantılarda kullanılır. MAX485 ise veriyi diferansiyel sinyal (iki kablo arasındaki voltaj farkı) ile ileten RS485 standardına çevirir; elektriksel gürültüye çok dayanıklıdır, binlerce metrelik mesafelerde ve çoklu cihaz ağlarında (Modbus vb.) kullanılır.

MCP3008 entegresi Raspberry Pi ile kullanılabilir mi? Evet, MCP3008 tam olarak bu tür ihtiyaçlar için idealdir. Raspberry Pi geliştirme kartları üzerinde donanımsal olarak analog giriş (ADC) pini bulunmaz. MCP3008'i Raspberry Pi'nin SPI pinlerine bağlayarak sisteme anında 8 adet 10-bit çözünürlüklü analog okuma kanalı ekleyebilirsiniz.

TDA2050 ses entegresi soğutucu olmadan çalıştırılır mı? Hayır, TDA2050 gibi güç amplifikatörü entegreleri yük altındayken (hoparlör sürerken) önemli miktarda ısı üretir. Datasheet sınırlarını aşan ısınmalar, entegrenin kendini korumaya alıp sesi kesmesine veya tamamen yanmasına neden olur. Mutlaka entegrenin arka metal yüzeyine termal macun ile bir alüminyum soğutucu (heatsink) sabitlenmelidir.

OP07 entegresini standart LM358 yerine kullanmalı mıyım? Basit voltaj karşılaştırmaları veya temel ses yükseltme işlemleri yapıyorsanız OP07 kullanmanıza gerek yoktur, LM358 işinizi görür. Ancak bir terazi (load cell), gerilim ölçer veya pH sensörü tasarlıyorsanız giriş voltajındaki en ufak sapmanın büyük hatalara neden olmaması için "Low-Offset" özellikli OP07'yi tercih etmelisiniz.
