Elektronik devrelerde akımı sabit tutmak yerine dışarıdan manuel bir müdahale ile değiştirmek istediğinizde ayarlanabilir dirençlere ihtiyaç duyarsınız. Potansiyometre çeşitleri kategorimizde; LCD ekranların kontrastını ayarlamaktan DC motorların hızını (PWM) kontrol etmeye ve amfi devrelerinde ses seviyesini belirlemeye kadar geniş bir kullanım alanına sahip komponentleri bulabilirsiniz. Projenizin gereksinimlerine göre en sık tercih edilen WH148 serisi 1K, 10K, 50K, 100K gibi farklı Ohm değerlerindeki lineer (B tipi) ve logaritmik (A tipi) potansiyometre modellerini inceleyebilir, uygun fiyat avantajıyla sipariş verebilirsiniz.

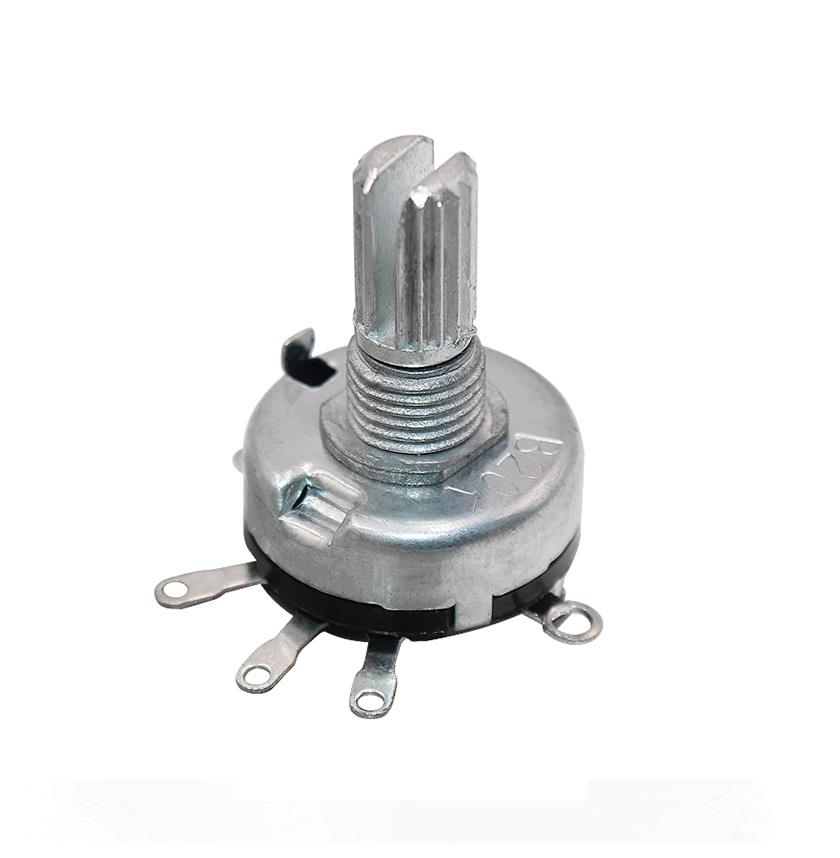

Elektronik Devrelerde Analog Kontrol: Potansiyometre Nedir?

Potansiyometre (kısaca "pot"), dışarıdan çevrilebilen bir mil (şaft) yardımıyla içerisindeki direnç değerini değiştirebilen üç bacaklı elektromekanik bir devre elemanıdır. Sabit bir karbon film veya tel sarımlı yüzey üzerinde gezinen hareketli bir kontak noktasına (silecek/wiper) sahiptir. Mili çevirdiğinizde, kontak noktasının direnç yüzeyi üzerindeki konumu değişir. Bu temel mekanizma, elektronik devrelerde bir "gerilim bölücü" (voltage divider) olarak çalışır ve çıkış pininden (genellikle orta bacak) 0 ile maksimum besleme voltajı arasında analog bir sinyal almanızı sağlar.

Potansiyometre Seçiminde Önemli Kriterler

Projeniz için potansiyometre alırken sadece dış görünüşe değil, komponentin elektriksel karakteristiğine ve direnç kapasitesine dikkat etmelisiniz:

Lineer (B Tipi) ve Logaritmik (A Tipi) Farkı

Potansiyometreler şaftın çevrilme açısına karşı verdikleri direnç tepkisine göre ikiye ayrılır:

• Lineer (Doğrusal - B Tipi): Şaftı ne kadar çevirirseniz, direnç değeri aynı oranda artar veya azalır. (Örn: B10K). Motor hız kontrol devrelerinde, parlaklık (dimmer) ayarlarında ve mikrodenetleyicilere analog veri göndermek için kullanılır. Maker projelerinin %90'ında B tipi tercih edilir.

• Logaritmik (A Tipi): Direnç artışı şaftın dönüşüyle doğru orantılı değildir; başlangıçta yavaş, sonlara doğru katlanarak artar. İnsan kulağının sesi algılama biçimi logaritmik olduğu için, özellikle amplifikatör (amfi) devrelerinde ses açıp kapatma düğmesi olarak A tipi potansiyometreler zorunludur.

Ohm Değerleri ve Projelere Göre Seçim (10K, 100K vb.)

Komponentin üzerinde yazan değer (örneğin 10K), sağ ve sol dış bacaklar arasındaki toplam maksimum direnci ifade eder. Bir mikrodenetleyici (örneğin Arduino) ile analog okuma yapacaksanız, ADC (Analog-Dijital Dönüştürücü) modülünün sağlıklı okuma yapabilmesi için genellikle 10K (10.000 Ohm) değerindeki potansiyometreler endüstri standardı olarak kabul edilir. Ancak bir ses devresi veya 555 zamanlayıcı entegresi ile tasarlanan osilatör devrelerinde, hesaplanan RC sabiti (zamanlama katsayısı) gereği 50K veya 100K gibi daha yüksek dirençli ürünlere ihtiyaç duyabilirsiniz.

Mikrodenetleyiciler (Arduino) ile Potansiyometre Kullanımı

Arduino, Raspberry Pi Pico veya ESP32 gibi geliştirme kartlarında potansiyometre kullanımı oldukça yaygındır. Potansiyometreler, çevre koşullarından bağımsız olarak kullanıcıya doğrudan arayüz sunar. Bir robot kolun (servo motor) açısını belirlemek, bir oyun konsolu için direksiyon/joystick ekseni oluşturmak veya ekrandaki bir menüde gezinmek için potansiyometreden alınan 0-1023 (10-bit) veya 0-4095 (12-bit) değer aralığındaki analog veriler yazılım üzerinden kolayca işlenebilir.

Potansiyometre Bağlantısı Nasıl Yapılır?

Standart bir 3 bacaklı potansiyometreyi gerilim bölücü olarak devreye bağlamak son derece basittir. Genellikle dış bacaklardan birine topraklama (GND - eksi şase), diğer dış bacağa ise besleme voltajı (Örn: 5V veya 3.3V) bağlanır. Dış bacakların sırasının değişmesi komponenti bozmaz, sadece milin çevrildiğinde değerin artış yönünü (sağa çevirince mi artacak, sola çevirince mi) tersine çevirir. Devreye asıl sinyali iletecek olan çıkış ise her zaman orta bacaktır ve bu bacak mikrodenetleyicinin analog giriş (Analog In) pinlerine veya kontrol devresine bağlanır.

5. Sık Sorulan Sorular (SSS)

Potansiyometre ile DC motorun hızı doğrudan ayarlanabilir mi?

Hayır. Potansiyometreler genellikle 0.5 Watt gibi çok düşük güç dayanımına sahip sinyal bileşenleridir. Bir DC motoru (örneğin 1 Amper çeken bir motoru) potansiyometreye doğrudan bağlarsanız üzerinden geçecek akım komponenti saniyeler içinde yakar. Potansiyometre, hızı ayarlamak için bir motor sürücü devresine (Örn: L298N, Mosfet tabanlı PWM sürücüler) kontrol sinyali vermek amacıyla kullanılmalıdır.

B10K ile B103 yazan potansiyometreler aynı mıdır?

Evet, tamamen aynıdır. B10K "B tipi 10.000 Ohm" anlamına gelir. "103" ise SMD ve direnç okuma mantığıyla 10 x $10^3$ demektir, bu da yine 10.000 Ohm (10K) değerini verir.

Potansiyometreyi 5V yerine 12V ile çalıştırabilir miyim?

Potansiyometre bir dirençtir; üzerinden geçen akım sınırlarını (Watt değerini) aşmadığınız sürece 12V, 24V veya daha yüksek gerilimlerde gerilim bölücü olarak çalışabilir. Ancak orta bacaktan alacağınız çıkış da 12V seviyesine kadar çıkacaktır. Bu çıkışı bir Arduino'ya (5V toleranslı) gönderirseniz işlemciniz yanar. Kullanılacak sistemin giriş limitlerine dikkat edilmelidir.

Trimpot ile Potansiyometre arasındaki fark nedir?

Potansiyometrelerin üzerinde, kullanıcının eliyle rahatça çevirebilmesi için uzun bir mil (şaft) bulunur ve panel montajına uygundur. Trimpotlar ise devrenin tasarım aşamasında tornavida ile çok hassas kalibrasyon (ince ayar) yapılması için kullanılan ve kartın üzerinde gizli kalan minyatür, sapsız potansiyometrelerdir.
