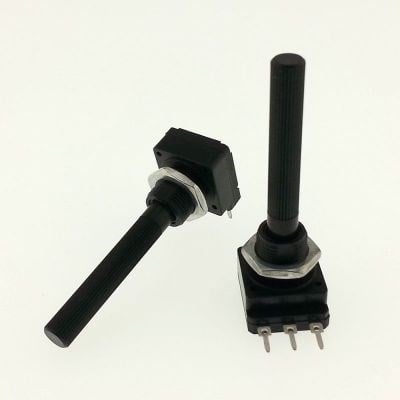

Elektronik projelerinizi standart breadboard üzerinden alıp kalıcı bir proje kutusuna aktarırken, geleneksel potansiyometrelerin metal milleri genellikle kısa kalır veya elektriksel yalıtım sorunları yaratır. Plastik uzun milli potansiyometre kategorimizde, bu mekanik montaj sorunlarını ortadan kaldıran, kalın ahşap veya 3D baskı panellerin arkasından rahatça dışarı çıkabilen ayarlanabilir direnç çeşitlerini bulabilirsiniz. Arduino projelerinizde veya analog devrelerinizde ihtiyaç duyduğunuz 10K, 50K, 100K gibi farklı Ohm değerlerine sahip plastik şaftlı modelleri inceleyerek, tasarımlarınıza kusursuz bir ergonomi katacak ürünleri hemen sipariş verebilirsiniz.
Neden Plastik ve Uzun Milli Potansiyometre Kullanılmalı?
Potansiyometreler, içlerindeki direnç yüzeyi üzerinde gezen kontağı hareket ettirmek için bir mile (şaft) sahiptir. Piyasada en sık bulunan WH148 serisi potansiyometreler genellikle 15mm uzunluğunda metal şafta sahiptir. Ancak devrenizi 5mm veya daha kalın bir pleksiglas, ahşap veya 3D baskı kutunun içine yerleştirdiğinizde, bu standart metal mil kutunun içinde gömülü kalır ve çevrilmesi imkansız hale gelir. Ayrıca hassas ses devrelerinde metal mile parmakla dokunmak "dip gürültüsü" veya parazit yaratabilir. Bu iki temel sorunu çözmek için plastik uzun milli potansiyometreler üretilmiştir.
Plastik Uzun Milli Potansiyometrelerin Avantajları
İç yapıları ve elektriksel özellikleri standart potansiyometrelerle tamamen aynı olan bu ürünler, dış yapıları sayesinde mekanik montajda büyük esneklik sağlar:
Kalın Kutu ve Panel Montajı Uyumluluğu
20mm veya daha uzun olabilen plastik şaftları sayesinde, devrenizi koruyan kutunun duvar kalınlığı ne olursa olsun şaft dışarıya rahatça uzanır. Kutu paneline açacağınız standart bir delikten mili dışarı çıkarabilir, dip kısmındaki somun ve pul yardımıyla potansiyometreyi panele sarsılmaz bir şekilde sabitleyebilirsiniz.
Elektriksel Yalıtım (İzolasyon) ve Gürültü Önleme
Plastik mükemmel bir yalıtkandır. Metal şaftlı potansiyometrelere çıplak elle dokunduğunuzda, vücudunuzdaki statik elektrik veya topraklama eksikliği devreye yansıyabilir. Bu durum özellikle ses (amfi) devrelerinde hoparlöre "uğultu" olarak yansır veya mikrodenetleyicilerde (Arduino) analog okuma değerlerinde dalgalanmalara yol açar. Plastik milli potlar, eliniz ile devre arasındaki elektriksel teması tamamen kestiği için çok daha pürüzsüz, parazitsiz bir analog kontrol sinyali elde etmenizi sağlar.
Kapaksız (Knobsız) Ergonomik Kullanım
Metal milli potansiyometreleri parmakla çevirmek, pürüzsüz ve ince yapıları nedeniyle zordur; bu yüzden ekstra bir "pot kapağı (knob)" satın alınması gerekir. Ancak uzun plastik milli potansiyometreler, yapısı gereği parmakla çok daha rahat kavranır. Özel uç tasarımları ve yeterli uzunlukları sayesinde, bütçe kısıtı olan projelerde ekstra kapak kullanmadan da doğrudan elle rahatça çevrilebilirler.
Projenize Uygun Ohm Değerini Seçmek
Plastik milli potansiyometreler de diğer tüm ayarlanabilir dirençler gibi iç dirençlerine göre sınıflandırılır. Bir mikrodenetleyici (Örn: STM32, ESP8266 veya Arduino) ile menü kontrolü, voltaj okuması veya PWM motor hız kontrolü yapacaksanız, işlemcinin ADC (analog-dijital dönüştürücü) biriminin en kararlı okuduğu değer olan B10K (10.000 Ohm Lineer) modelini tercih etmelisiniz. Eğer 555 entegresiyle bir zamanlayıcı veya flaşör devresi kuruyorsanız, RC sabiti hesabınıza uyan 50K veya 100K gibi daha yüksek direnç değerlerini seçebilirsiniz.
5. Sık Sorulan Sorular (SSS)
Plastik mili keserek kısaltabilir miyim? Evet, plastik milli potansiyometrelerin en büyük mekanik avantajlarından biri budur. Mil devreniz için fazla uzun gelirse, sıradan bir yan keski veya maket bıçağı yardımıyla mili istediğiniz ölçüde kolayca kesip kısaltabilirsiniz. Metal millerde bunu yapmak demir testeresi gerektirir ve oldukça zordur.
Plastik milli potlara standart pot kapakları uyar mı? Mil ucu tasarımına bağlıdır. Çoğu plastik mil, 6mm çapında D-şaft (yarım ay) veya tırtıklı silindir yapıda üretilir. Standart 6mm iç çapa sahip plastik veya alüminyum pot kapaklarını (knob) rahatlıkla takabilirsiniz.
Metal milli potansiyometre ile aralarında elektriksel bir fark var mı? Hayır. İçerisinde bulunan karbon film direnç yüzeyi, tolerans değerleri ve 3 bacaklı elektriksel bağlantı mantığı standart WH148 potansiyometreler ile tamamen aynıdır. Tek fark şaftın malzemesi ve uzunluğudur.
Plastik potansiyometreyi PCB (baskı devre) kartına doğrudan lehimleyebilir miyim? Evet, ürünlerin alt kısmındaki 3 adet bağlantı pini standart 2.54mm veya ilgili potansiyometre kılıfı (footprint) aralığına sahiptir. Delikli plaketlere (pertinaks), özel tasarlanmış PCB kartlarına veya breadboard üzerine kolayca yerleştirip lehimleyebilirsiniz.
