Elektronik projelerde gücü kontrol etmenin ve devreleri fiziksel olarak yönetmenin en temel yolu olan anahtar çeşitleri bu kategoride yer alıyor. Bir robotun ana güç bağlantısını kesmek, bir kontrol panelinde mod değiştirmek veya baskı devre kartı (PCB) üzerindeki yapılandırmaları ayarlamak için kullanabileceğiniz bu komponentler, tasarımlarınıza güvenlik ve işlevsellik katar.

İhtiyacınıza göre endüstriyel panellere uygun rocker ve toggle anahtarları, dar alanlar için sürgülü (slide) modelleri veya konfigürasyon ayarları için DIP switchleri tercih edebilirsiniz. Projenizin çektiği akım değerine, voltaj türüne ve montaj alanına en uygun elektriksel anahtarları inceleyerek seçiminizi yapabilirsiniz.

Elektronik devrelerde anahtarların görevi

Anahtarlar, bir elektrik devresindeki iletkenliği fiziksel bir hareketle başlatmak, kesmek veya yönlendirmek amacıyla kullanılan mekanik komponentlerdir. Butonlardan en büyük farkları, genellikle kalıcı (latching) bir yapıya sahip olmalarıdır; yani siz konumunu değiştirene kadar bulunduğu durumu korurlar. Bu özellikleri sayesinde cihazların ana güç girişlerinde (Aç/Kapa) ve uzun süreli mod seçimlerinde temel kontrol elemanı olarak görev yaparlar.

Yaygın elektriksel anahtar çeşitleri

Projelerinizin tasarımına, montaj yüzeyine ve kullanım alışkanlıklarına göre tercih edebileceğiniz farklı mekanik yapılara sahip anahtar türleri bulunur:

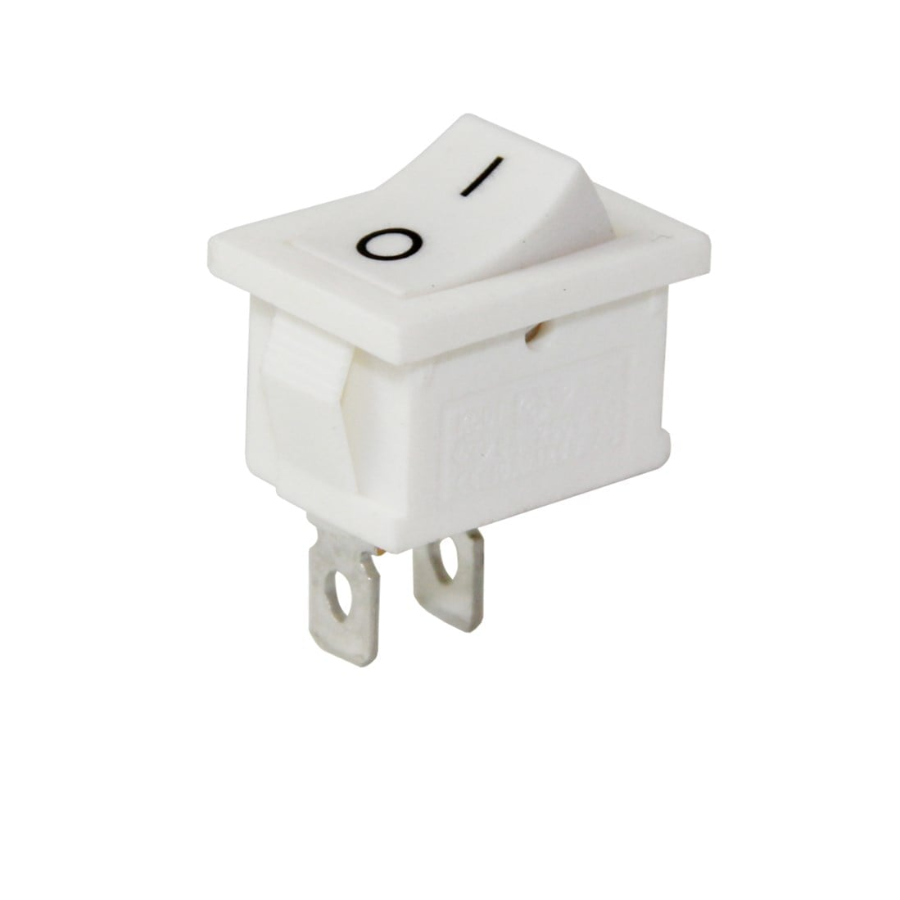

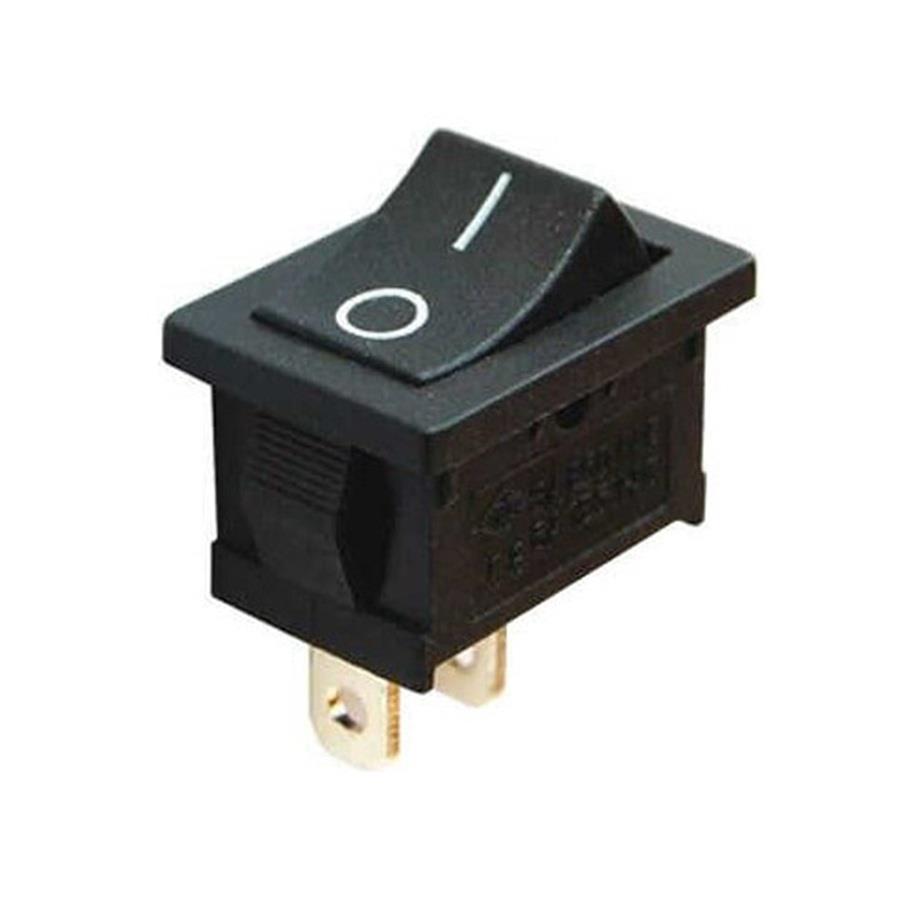

Rocker (çıtçıtlı) anahtarlar Üzerinde genellikle "0" (Kapalı) ve "1" (Açık) işaretleri bulunan, beşik benzeri bir mekanizmaya sahip modellerdir. Bir tarafına basıldığında diğer tarafı havaya kalkar. Güç kaynaklarında, beyaz eşyalarda ve robotik projelerin ana şasi girişlerinde sıklıkla tercih edilir. Işıklı varyasyonları, cihazın çalışıp çalışmadığını görsel olarak anlamayı kolaylaştırır.

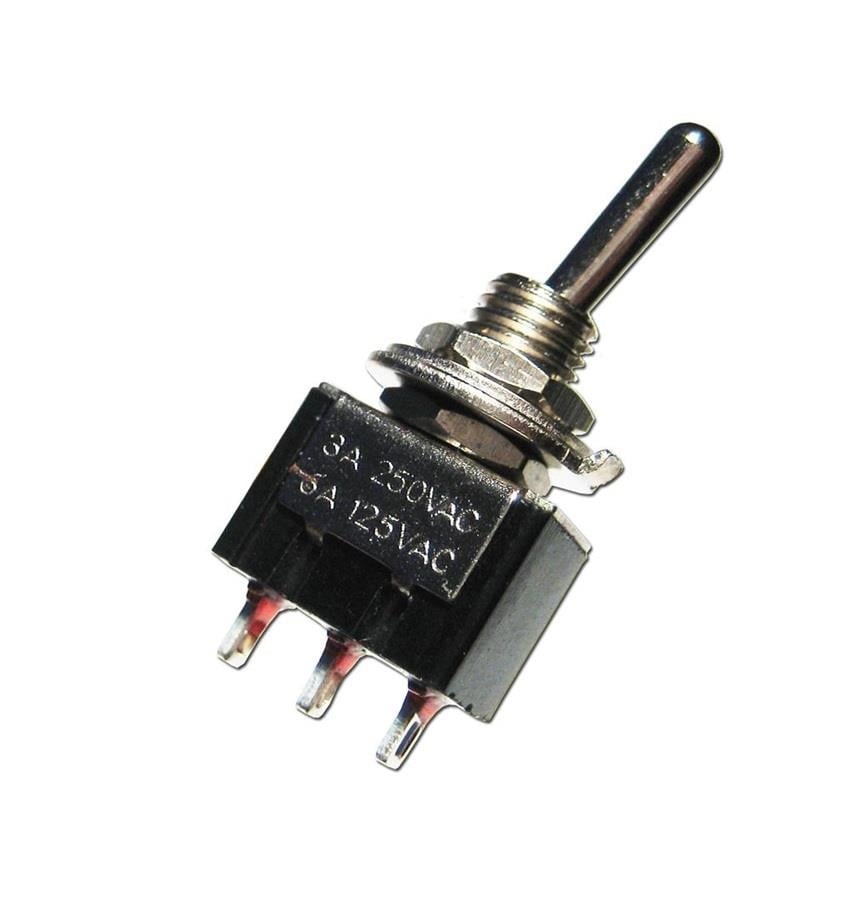

Toggle (mafsallı) anahtarlar Metal bir kolun (mafsalın) yukarı, aşağı veya orta konuma itilmesiyle çalışan dayanıklı anahtarlardır. Klasik kontrol panellerinde, drone kumandalarında ve endüstriyel cihazlarda karşımıza çıkar. Güçlü mekanik yapıları sayesinde zorlu şartlarda ve titreşimli ortamlarda kararlı bir şekilde konumlarını korurlar.

Sürgülü (slide) anahtarlar Küçük bir plastik veya metal tırnağın doğrusal bir hat üzerinde kaydırılmasıyla devreyi kontrol eder. Genellikle çok küçük boyutlu oldukları için oyuncaklarda, taşınabilir elektronik cihazlarda ve prototipleme kartlarında mod seçici veya güç anahtarı olarak değerlendirilir.

DIP switchler Özellikle PCB (Baskı Devre Kartı) üzerinde kullanılan, yan yana dizilmiş birden fazla küçük sürgülü veya piyano tipi anahtardan oluşan bloklardır. Cihazın donanımsal ayarlarını, adreslemelerini veya çalışma modlarını konfigüre etmek için kullanılır; sürekli açılıp kapanmak yerine genellikle bir kez ayarlanıp bırakılırlar.

Anahtarlarda kutup (pole) ve atım (throw) kavramları

Anahtar seçerken ürün isimlerinde sıkça SPST, SPDT gibi kısaltmalar görürsünüz. Bu harfler, anahtarın iç yapısındaki bağlantı esnekliğini gösterir:

• Pole (Kutup): Anahtarın aynı anda kontrol edebileceği bağımsız devre sayısını ifade eder. Tek kutuplu (Single Pole - SP) bir anahtar tek bir hattı yönetirken, çift kutuplu (Double Pole - DP) bir model faz ve nötr hatlarını aynı anda kesebilir.

• Throw (Atım): Giriş ucunun yönlendirilebileceği çıkış (konum) sayısını belirtir. Tek atımlı (Single Throw - ST) sadece açma/kapama yaparken, çift atımlı (Double Throw - DT) gelen akımı A hattından veya B hattından gitmek üzere iki farklı yöne dağıtabilir.

Örneğin, basit bir Aç/Kapa işlemi için SPST yeterliyken, bir motorun dönüş yönünü ileri/geri olarak değiştirmek için DPDT tipi bir anahtar kullanmanız gerekir.

Projeniz için doğru anahtarı seçerken dikkat edilmesi gerekenler

Mekanik tipine karar verdikten sonra en kritik aşama elektriksel değerlerin kontrolüdür. Kullanacağınız anahtarın üzerinde veya datasheet belgesinde yazan maksimum Voltaj (V) ve Akım (A) kapasitesine dikkat edin. 250V 10A değerine sahip bir anahtarla hem şebeke gerilimini hem de düşük voltajlı bir DC motoru kontrol edebilirsiniz; ancak düşük akım kapasiteli minyatür bir sürgülü anahtar ile yüksek akım çeken bir ısıtıcıyı çalıştırmak komponentin erimesine yol açar. Son olarak bağlantı yöntemini değerlendirin; lehimleme yapacaksanız THT bacaklı, panel montajı yapıp kablo pabuçlarıyla bağlayacaksanız yassı klemens girişli (faston) terminallere sahip modelleri seçmek işinizi kolaylaştıracaktır.

Sık Sorulan Sorular

SPST ve SPDT anahtar arasındaki fark nedir? SPST (Single Pole Single Throw) anahtarın sadece iki bacağı vardır ve basit bir "Açık/Kapalı" işlemi yapar. SPDT (Single Pole Double Throw) anahtarın ise üç bacağı bulunur; ortadaki ortak uçtan (COM) giren akımı sağdaki veya soldaki bacağa yönlendirerek devreler arası geçiş (Örn: Mod 1 / Mod 2) sağlar.

AC (Alternatif Akım) için üretilmiş bir anahtarı DC (Doğru Akım) devrede kullanabilir miyim? Kullanabilirsiniz, ancak dikkatli olmanız gerekir. DC gerilim, AC gerilime göre kontaklar açılırken daha güçlü bir elektrik arkı oluşturur. Bu nedenle 250V 10A AC etiketli bir anahtar, DC devrede genellikle çok daha düşük bir voltaj ve akımda (örneğin 30V 5A DC) güvenle çalışabilir. Ürünün teknik verilerindeki DC sınırlarını kontrol etmelisiniz.

Rocker anahtarlardaki ışıklı modeller nasıl bağlanır? Işıklı rocker anahtarlar genellikle 3 bacağa sahiptir. İki bacak standart faz (veya +V) kesme işlemi içindir. Farklı renkte olan veya ayrı konumlandırılan üçüncü bacak ise içerdeki LED/Neon lambanın devresini tamamlamak için toprak (GND) veya Nötr hattına bağlanmalıdır.

Breadboard üzerinde çalışmak için hangi anahtar uygundur? Delik aralıkları 2.54mm pin header standardına uyan küçük boyutlu sürgülü (slide) anahtarlar ve DIP switchler breadboard ile tam uyumlu çalışır. Mafsallı veya rocker anahtarların bacak yapıları breadboard için uygun değildir.
