Zorlu endüstriyel ortamlarda, CNC tezgahlarında veya sürekli hareket halindeki robotik sistemlerde standart plastik soketler titreşimden dolayı yerinden çıkabilir. Piyasada "havacılık konnektörü" (aviation connector) veya mike konnektör olarak bilinen bu donanımlar, metal gövdeleri ve vidalı kilit mekanizmaları sayesinde kablo kopmalarını ve temassızlık sorunlarını tamamen ortadan kaldırır.

Robotizmo'da; panolara güvenle monte edebileceğiniz, step motor ve güç bağlantıları için endüstri standardı haline gelmiş GX12 ve GX16 serisi konnektörleri bulabilirsiniz. Projenizin gerektirdiği hat sayısına göre 2, 3, 4 veya daha çok pinli mike konnektör takımlarını inceleyerek, elektronik sistemlerinizde profesyonel ve sarsılmaz bir bağlantı altyapısı kurabilirsiniz.

Endüstriyel Bağlantının En Güvenli Yolu: Mike Konnektör Nedir?

Bu dayanıklı bağlantı elemanları, ismini geçmişte telsiz mikrofonlarında (mike/microphone) sıkça kullanılmasından alır. Ancak günümüzde sahip oldukları yüksek mekanik dayanım nedeniyle endüstriyel cihazlarda "Havacılık Konnektörü" (Aviation Plug) adıyla standartlaşmıştır.

Standart bir mike konnektör takımı iki ana parçadan oluşur: Biri cihazın kasasına (panosuna) somunla sabitlenen şase (panel) tipi erkek/dişi soket, diğeri ise kablo ucuna lehimlenen ve seyyar olan kablo tipi sokettir. İki parça birbirine takıldıktan sonra dış kısımdaki tırtıklı metal yüzük çevrilerek vidalanır. Bu kilit mekanizması sayesinde kabloya ne kadar asılırsanız asılın veya makineniz ne kadar titrerse titresin bağlantı asla kendiliğinden kopmaz.

Neden Plastik Soket Yerine Mike Konnektör Kullanılmalı?

Plastik JST veya Dupont konnektörler masaüstü statik projeler için harikadır ancak ağır sanayi veya hareketli makine tasarımlarında yetersiz kalırlar. Mike konnektör tercih etmeniz için başlıca nedenler şunlardır:

Mekanik Kilit: Vidalı yüzük tasarımı, yanlışlıkla kablo çekilmelerinde sistemin enerjisiz kalmasını engeller.
Metal Gövde (Ekranlama): Çinko veya pirinç alaşımlı nikel kaplı dış gövde, sadece darbelere karşı koruma sağlamakla kalmaz, aynı zamanda elektromanyetik parazitleri (EMI) bloke ederek içinden geçen hassas veriyi korur.
Güvenli Akım İletimi: İç kısımdaki lehim noktaları ve kontak pimleri, standart pinlere göre çok daha kalındır. Bakalit yalıtkan malzeme sayesinde yüksek akım ve voltaj altında erimeden güvenle çalışır.

GX12 ve GX16 Serileri Arasındaki Farklar Nelerdir?

Kategorimizde ürün seçerken karşınıza çıkan en önemli teknik terim GX kodlarıdır. GX harfleri bu konnektörlerin uluslararası form standardını, yanındaki rakamlar ise milimetre (mm) cinsinden montaj çapını ifade eder.

GX12 Serisi: Cihaz kasasında (panoda) açmanız gereken delik çapı 12 mm'dir. Daha kompakt alanlar, sensör bağlantıları ve küçük step motorlar (Nema 17 gibi) için idealdir.

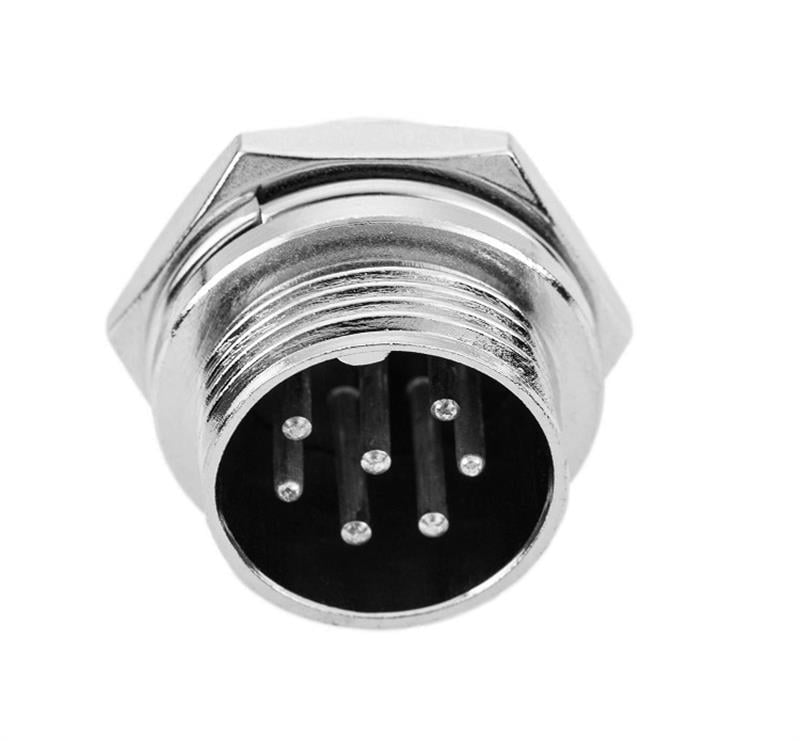

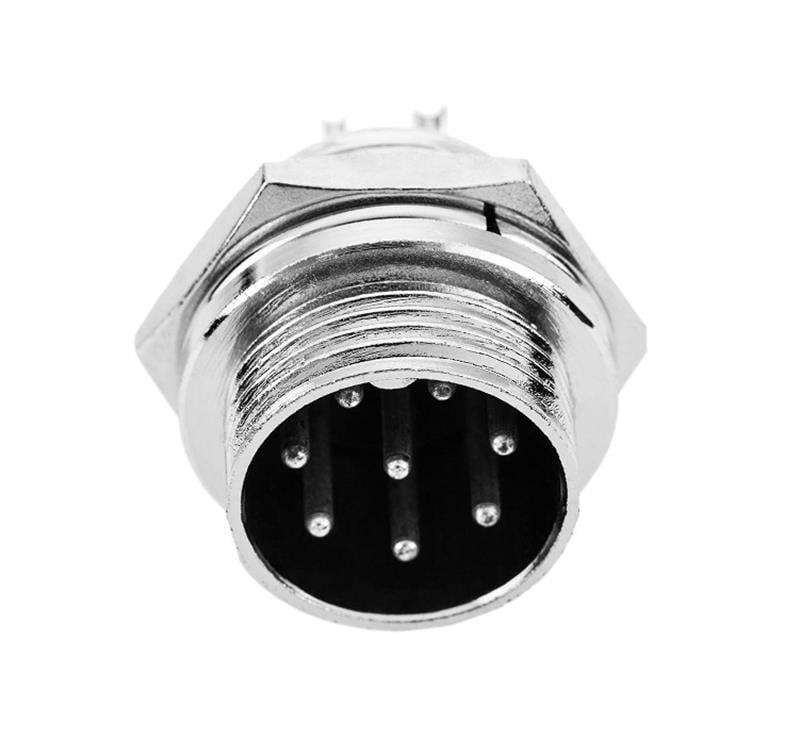

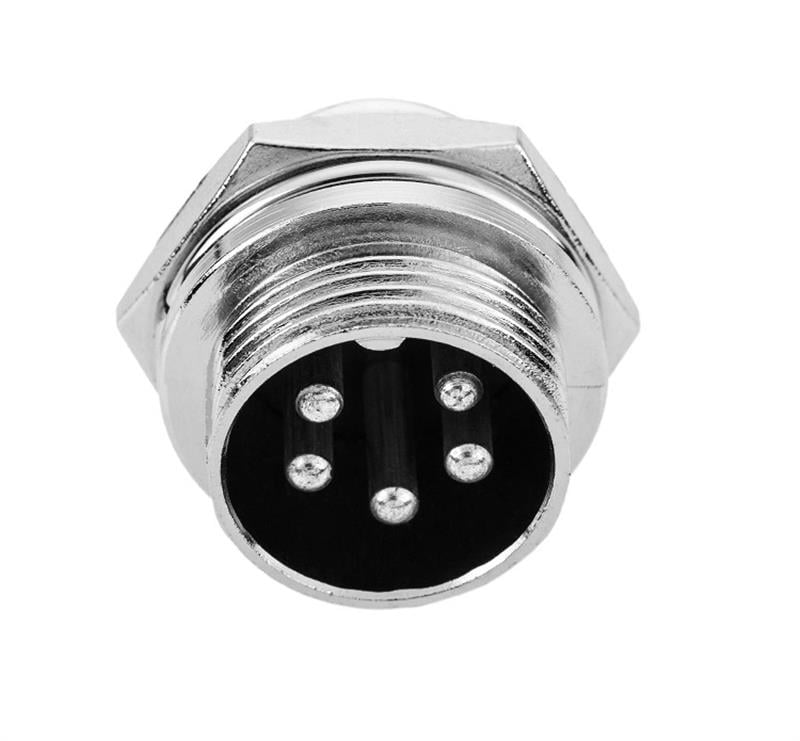

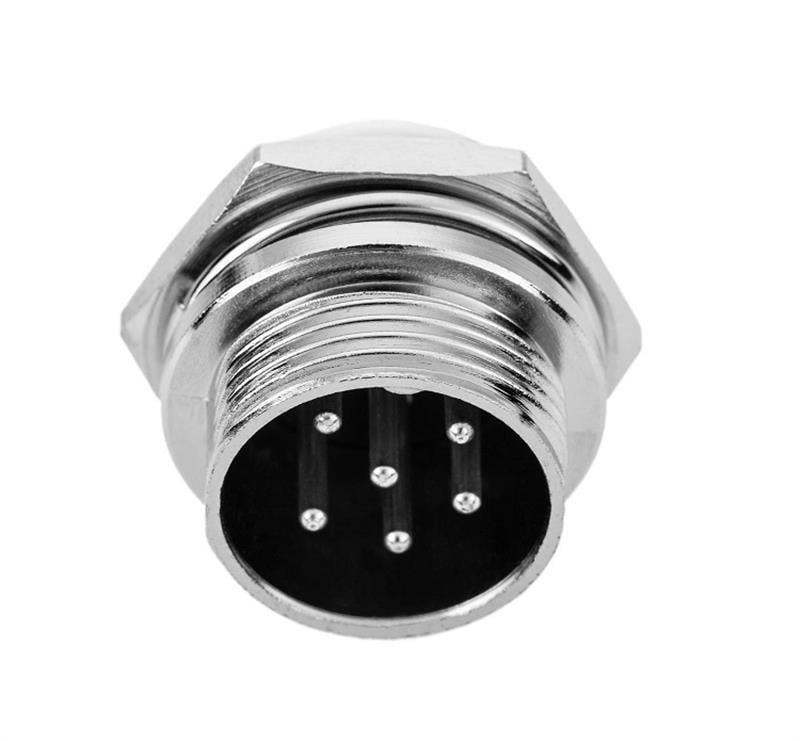

GX16 Serisi: Panoda açmanız gereken delik çapı 16 mm'dir. Gövdesi daha büyüktür, içindeki lehim pinleri daha kalın olduğu için daha yüksek akım (örneğin Nema 23/34 motorlar veya güç beslemeleri) taşıyabilir.

Sık Sorulan Sorular (SSS)

CNC ve 3D yazıcılarda step motorlar için kaç pinli mike konnektör gerekir? Piyasada yaygın olarak kullanılan step motorlar (bipolar motorlar) 4 adet kabloya (iki adet bobin ucuna) sahiptir. Bu nedenle CNC kontrol kutunuza veya 3D yazıcınızın panosuna motor bağlantısı yaparken genellikle 4 Pin GX12 veya GX16 konnektör kullanılır.

Mike konnektörler su ve toz geçirmez mi (IP68 midir)? Standart GX serisi mike konnektörler mekanik darbelere ve toza karşı son derece dirençlidir ancak tam sızdırmazlık (su altı kullanımı) için tasarlanmamışlardır. Üzerlerine su sıçramasına veya atölye tozuna dayanabilirler ancak doğrudan su altında (marin projelerinde) kullanılacaklarsa özel contalı SP veya WEIPU serisi tam sızdırmaz (IP68) endüstriyel konnektörler tercih edilmelidir.

Konnektör setinde dişi ve erkek parçalar birlikte mi satılır? Evet, kategorimizde satışa sunulan mike (havacılık) konnektörleri genellikle "Takım" halinde satılır. Paket içeriğinde panoya vidalayacağınız şase tipi soket ile kablonun ucuna lehimleyeceğiniz seyyar soket bir arada bulunur. (Yine de ürün detay sayfasındaki paket içeriğini kontrol etmeniz önerilir).

Kabloyu mike konnektöre nasıl monte etmeliyim? Mike konnektörlerin iç kısmında, kablo tellerini yerleştirebileceğiniz ufak "lehim çanakları" (oyuk metal pinler) bulunur. Kablonun ucunu çok az soyarak bu çanakların içine lehimlemelisiniz. Kısa devre riskini tamamen sıfırlamak için, lehim işleminden hemen önce her kablonun üzerine uygun çapta bir daralan makaron geçirip ısıtarak açıkta kalan lehimli bölgeleri izole etmeniz profesyonel bir montaj için şarttır.
