Elektronik projelerde en sık yaşanan sorunlardan biri, elinizdeki güç kaynağının devre için fazla yüksek voltaj vermesidir. 12V adaptörünüz vardır ama Arduino, ESP32, sensör, ekran veya haberleşme modülü 5V ya da 3.3V ister. Bu durumda voltajı doğrudan bağlamak, modülün zarar görmesine veya sistemin kararsız çalışmasına neden olabilir.

DC DC voltaj düşürücü, yüksek DC giriş voltajını daha düşük ve kullanılabilir DC çıkış voltajına dönüştüren güç modülüdür. Arduino, ESP32, Raspberry Pi, robotik, IoT, LED, sensör, batarya ve hobi elektroniği projelerinde güvenli güç yönetimi için kullanılır.

Doğru voltaj düşürücü kart seçildiğinde devre daha kararlı çalışır, bileşenler korunur ve güç kaynakları daha verimli kullanılabilir.

DC DC Voltaj Düşürücü Nedir?

DC DC voltaj düşürücü, bir doğru akım gerilimini daha düşük bir doğru akım gerilimine çeviren elektronik dönüştürücü karttır. Bu kartlar genellikle buck converter olarak da adlandırılır.

Örneğin:

12V girişten 5V çıkış alınabilir.
24V girişten 12V çıkış alınabilir.
9V bataryadan 5V besleme sağlanabilir.
Araç aküsünden Arduino veya sensör beslenebilir.
Yüksek voltajlı adaptörden düşük voltajlı modül çalıştırılabilir.

Bu sayede farklı voltaj ihtiyacı olan bileşenler aynı güç kaynağı üzerinden güvenli şekilde beslenebilir.

DC DC Voltaj Düşürücü Ne İşe Yarar?

DC DC voltaj düşürücü kartlar, elektronik projelerde güç kaynağı ile devre bileşenleri arasında voltaj uyumu sağlamak için kullanılır. Elinizdeki kaynak voltajı yüksek olduğunda, bu voltajı devrenizin ihtiyacına uygun seviyeye indirir.

Yaygın kullanım alanları:

Arduino besleme projeleri
ESP32 ve sensör devreleri
12V adaptörden 5V çıkış alma
24V sistemden 12V veya 5V çıkış alma
Robotik kontrol kartı besleme
LED ve ekran modülü güç yönetimi
Araç elektroniği projeleri
Bataryalı sistemler
IoT cihazları
Hobi elektroniği prototipleri

Özellikle birden fazla voltaj seviyesiyle çalışan projelerde DC DC voltaj düşürücü kartlar güç dağıtımını daha düzenli hale getirir.

DC DC Voltaj Düşürücü Hangi Projelerde Kullanılır?

DC DC voltaj düşürücü modüller, hemen her elektronik projede kullanılabilecek temel güç kartlarından biridir.

Arduino ve ESP32 Besleme Projeleri

Arduino, ESP32 veya benzeri geliştirme kartlarını yüksek voltajlı bir adaptör ya da batarya sisteminden beslemek istediğinizde voltaj düşürücü kartlar kullanılır.

Örneğin 12V adaptörle çalışan bir projede Arduino için 5V, ESP32 için ise 3.3V seviyesinde kararlı besleme gerekebilir.

Kullanım örnekleri:

Arduino otomasyon devreleri
ESP32 IoT projeleri
Sensör veri takip sistemleri
Röle kontrollü cihazlar
Kablosuz haberleşme projeleri
Mini kontrol panelleri

Bu projelerde çıkış voltajı ölçülmeden kartlara bağlantı yapılmamalıdır.

Robotik Projeler

Robotik projelerde motorlar, kontrol kartları, sensörler ve ekranlar genellikle farklı voltaj seviyeleriyle çalışır. Motor için 12V kullanılırken kontrol kartı 5V isteyebilir.

DC DC voltaj düşürücü kartlar, robotik sistemlerde bu ayrımı güvenli şekilde yapar.

Kullanım alanları:

Robot araba projeleri
Çizgi izleyen robotlar
Sensörlü mobil platformlar
Motor sürücülü sistemler
Servo destekli robotlar
Bataryalı robotik devreler

Robotik projelerde motorların ani akım çekişi nedeniyle kontrol kartı beslemesini ayrı ve kararlı tutmak önemlidir.

Araç Elektroniği Projeleri

Araç sistemlerinde genellikle 12V akü veya araç beslemesi kullanılır. Ancak birçok elektronik modül 5V seviyesinde çalışır.

DC DC voltaj düşürücü kartlar, araç içi elektronik projelerde 12V kaynaktan güvenli düşük voltaj çıkışı almak için tercih edilir.

Kullanım örnekleri:

Araç içi USB besleme
Arduino tabanlı araç projeleri
Sensör ve gösterge sistemleri
LED kontrol devreleri
GPS veya haberleşme modülleri
Akü destekli kontrol sistemleri

Araç elektroniğinde voltaj dalgalanmaları olabileceği için regülatör seçimi daha dikkatli yapılmalıdır.

Bataryalı ve Taşınabilir Projeler

Batarya kullanılan projelerde pil voltajı zamanla değişebilir. DC DC voltaj düşürücü kartlar, batarya gerilimi yüksek olduğunda çıkışı sabit tutmaya yardımcı olur.

Kullanım alanları:

Taşınabilir Arduino projeleri
Sensör kutuları
Mini IoT cihazları
Li-ion veya LiPo destekli sistemler
Pil ile çalışan ekranlı projeler
Düşük güç tüketimli devreler

Bataryalı projelerde verimlilik çok önemlidir. Düşük verimli güç devreleri pil ömrünü ciddi şekilde azaltabilir.

LED ve Ekran Besleme Uygulamaları

LED şeritler, ekran modülleri, OLED/LCD ekranlar veya gösterge panelleri belirli voltaj seviyesinde çalışır. Yanlış voltaj kullanımı ekranın bozulmasına veya LED’lerin zarar görmesine neden olabilir.

DC DC voltaj düşürücü kartlarla farklı voltaj kaynaklarından uygun çıkış alınabilir.

Örneğin:

12V sistemden 5V ekran besleme
24V sistemden LED kontrol kartı besleme
Batarya sisteminden OLED/LCD modül çalıştırma
Sensör paneli için kararlı çıkış oluşturma

Bu tür projelerde çıkış voltajının yanında akım kapasitesi de mutlaka değerlendirilmelidir.

DC DC Voltaj Düşürücü Seçerken Nelere Dikkat Edilmeli?

DC DC voltaj düşürücü seçerken yalnızca çıkış voltajına bakmak yeterli değildir. Giriş aralığı, akım kapasitesi, verimlilik, ısınma ve ayarlanabilir yapı birlikte değerlendirilmelidir.

Giriş Voltajı

Kartın desteklediği giriş voltajı, kullanacağınız adaptör, batarya veya güç kaynağıyla uyumlu olmalıdır.

Örneğin 24V kaynak kullanacaksanız, seçeceğiniz voltaj düşürücü kartın 24V girişe uygun olması gerekir. Giriş sınırı aşılırsa kart zarar görebilir.

Çıkış Voltajı

Çıkış voltajı, besleyeceğiniz bileşenle uyumlu olmalıdır.

Yaygın çıkış değerleri:

3.3V
5V
9V
12V

Ayarlanabilir voltaj düşürücü kartlarda çıkış değeri multimetre ile ölçülerek ayarlanmalıdır. Çıkış ölçülmeden mikrodenetleyici veya sensör bağlamak risklidir.

Akım Kapasitesi

Voltaj düşürücü kartın sağlayabileceği akım, bağlı tüm bileşenlerin toplam akım ihtiyacından yüksek olmalıdır.

Dikkat edilmesi gerekenler:

Kontrol kartının akımı
Sensörlerin akımı
Ekran veya LED modüllerinin akımı
Haberleşme modüllerinin anlık akımı
Motor veya röle gibi yüklerin etkisi

Yetersiz akım kapasitesi, sistemin resetlenmesine veya modüllerin kararsız çalışmasına neden olabilir.

Verimlilik

DC DC voltaj düşürücü kartlar genellikle lineer regülatörlere göre daha verimli çalışabilir. Ancak her kartın verimlilik değeri aynı değildir.

Özellikle bataryalı projelerde verimlilik doğrudan pil ömrünü etkiler. Daha verimli bir kart, daha az ısınma ve daha uzun çalışma süresi sağlayabilir.

Isınma Durumu

Giriş ve çıkış voltajı arasındaki fark yüksekse veya çıkıştan fazla akım çekiliyorsa voltaj düşürücü kart ısınabilir.

Isınmayı etkileyen faktörler:

Giriş voltajı
Çıkış voltajı
Çekilen akım
Ortam sıcaklığı
Soğutucu yapısı
Kartın verimliliği

Uzman ipucu: Bir modül üzerinde “3A” yazması, her koşulda sürekli 3A verebileceği anlamına gelmez. Uzun süreli kullanımda giriş-çıkış voltaj farkı, soğutma ve gerçek yük akımı mutlaka dikkate alınmalıdır.

Ayarlanabilir ve Sabit Voltaj Düşürücü Arasındaki Fark

DC DC voltaj düşürücü kartlar sabit çıkışlı veya ayarlanabilir yapıda olabilir.

Sabit Çıkışlı Voltaj Düşürücü

Sabit çıkışlı modeller belirli bir voltaj üretir. Örneğin 5V çıkışlı bir modül, giriş uygun olduğu sürece sabit 5V sağlar.

Avantajları:

Kullanımı kolaydır.
Yanlış ayar riski daha düşüktür.
Belirli projeler için pratik çözümdür.
Başlangıç seviyesinde daha güvenlidir.

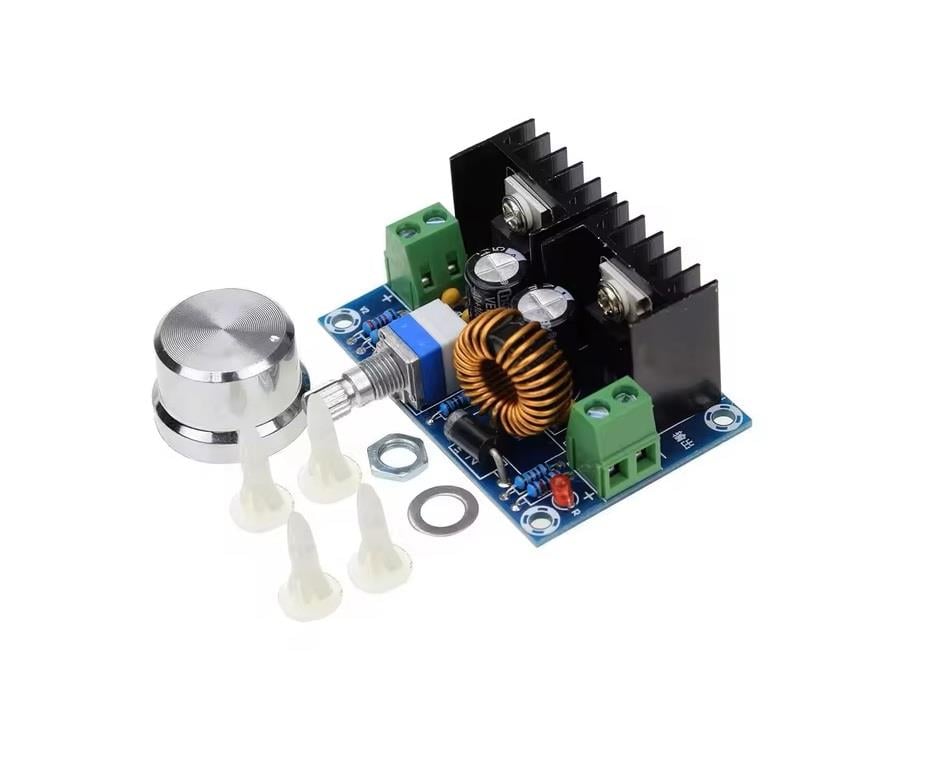

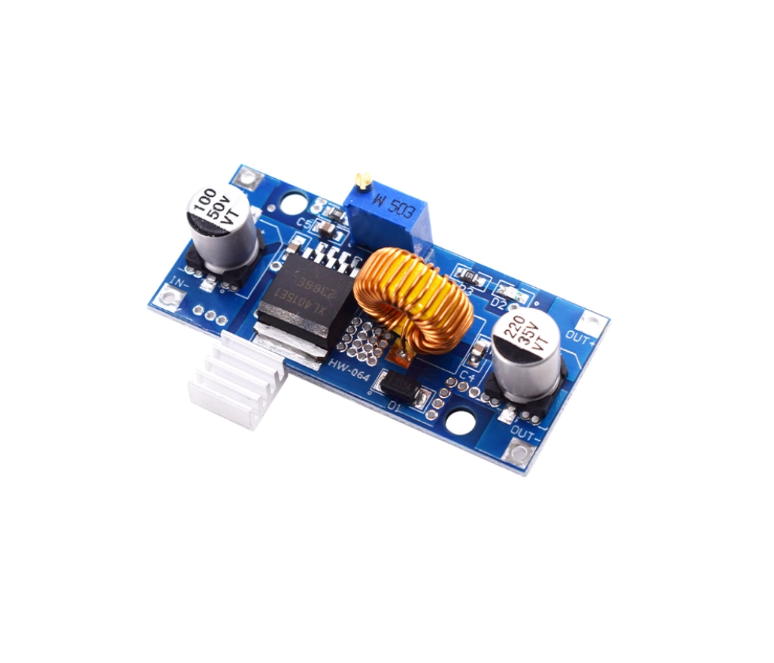

Ayarlanabilir Voltaj Düşürücü

Ayarlanabilir modellerde çıkış voltajı potansiyometre ile değiştirilebilir.

Avantajları:

Farklı projelerde kullanılabilir.
3.3V, 5V, 9V veya farklı çıkışlar ayarlanabilir.
Prototipleme için esneklik sağlar.
Tek modülle farklı voltaj ihtiyaçları karşılanabilir.

Ancak ayarlı modellerde çıkış voltajı mutlaka ölçülmeli ve doğru değere getirildikten sonra devreye bağlanmalıdır.

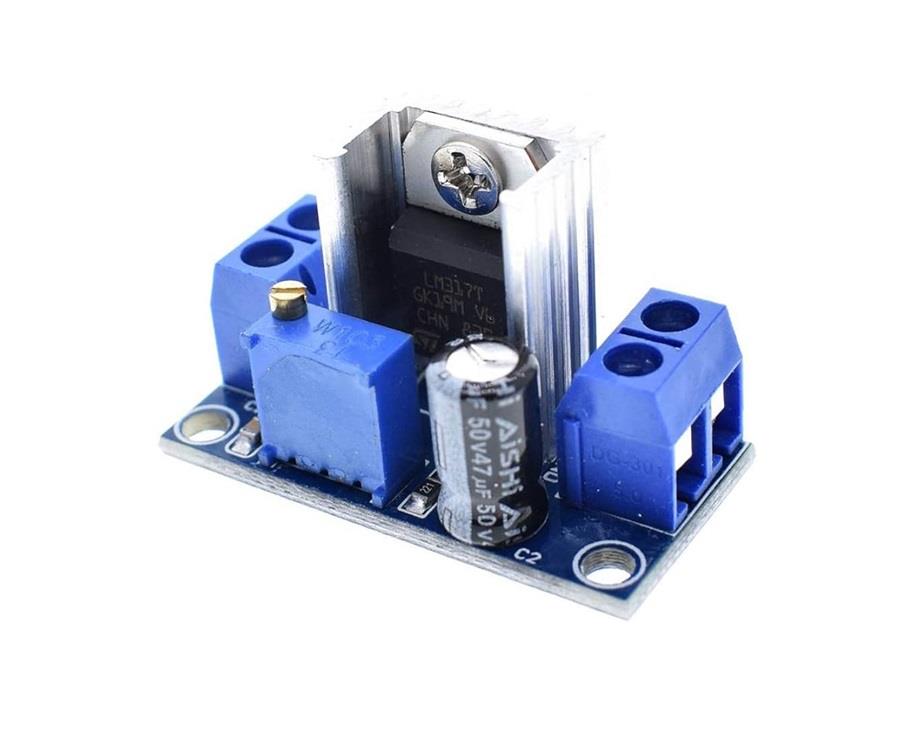

DC DC Voltaj Düşürücü ile Lineer Regülatör Arasındaki Fark

Lineer regülatörler de voltaj düşürmek için kullanılabilir; ancak DC DC voltaj düşürücü kartlar özellikle verimlilik açısından daha avantajlı olabilir.

Kısaca:

Lineer regülatör: Fazla enerjiyi ısıya dönüştürerek voltaj düşürür.
DC DC voltaj düşürücü: Anahtarlamalı yapı ile daha verimli dönüşüm sağlar.
Lineer regülatör: Basit ve düşük akımlı projelerde kullanılabilir.
DC DC düşürücü: Daha yüksek akım ve bataryalı projelerde daha avantajlıdır.
Lineer regülatör: Daha fazla ısınabilir.
DC DC düşürücü: Daha az enerji kaybıyla çalışabilir.

Özellikle 12V’tan 5V’a düşürme gibi farkın yüksek olduğu projelerde DC DC voltaj düşürücü kullanmak genellikle daha sağlıklı olur.

DC DC Voltaj Düşürücü Kullanırken Sık Yapılan Hatalar

Voltaj düşürücü kartlar doğru kullanıldığında oldukça güvenilirdir; ancak yanlış bağlantı veya hatalı seçim devreye zarar verebilir.

Sık yapılan hatalar:

Çıkış voltajını ölçmeden devreye bağlamak
Giriş voltajı sınırını aşmak
Akım kapasitesini düşük seçmek
Motor ve kontrol kartını aynı zayıf regülatörden beslemek
Ortak GND bağlantısını yanlış planlamak
Ayarlı kartta potansiyometreyi kontrol etmemek
Yük altında voltaj düşümünü test etmemek
Isınma durumunu göz ardı etmek
Çok ince kabloyla yüksek akım taşımak
Kartı maksimum değerlerde sürekli çalıştırmak

Özellikle Arduino veya ESP32 reset atıyorsa, ekran titriyorsa ya da sensörler kararsız veri veriyorsa ilk kontrol edilmesi gereken yer güç beslemesi ve voltaj düşürücü çıkışıdır.

DC DC Voltaj Düşürücü Satın Alırken Hangi Model Seçilmeli?

Doğru modeli seçmek için önce giriş kaynağınızı ve çıkış ihtiyacınızı belirlemelisiniz.

Satın almadan önce şu soruları değerlendirin:

Giriş voltajı kaç volt?
Çıkışta kaç volt gerekiyor?
Bağlanacak devre kaç amper akım çekecek?
Sabit çıkış mı, ayarlanabilir çıkış mı gerekli?
Bataryalı sistem mi kullanılacak?
Uzun süreli çalışma olacak mı?
Kart ısınmaya uygun ortamda mı çalışacak?
Motor, röle veya LED gibi yüksek akım çeken yükler var mı?
Arduino, ESP32 veya sensörler ayrı besleme ister mi?
Çıkış voltajı hassas olmalı mı?

Basit Arduino ve sensör projeleri için 5V çıkışlı temel düşürücü modüller yeterli olabilir. Daha esnek prototip çalışmalarında ayarlanabilir voltaj düşürücü kartlar tercih edilebilir. Yüksek akım veya uzun süreli kullanımda ise daha güçlü, soğutmalı ve kaliteli modeller seçilmelidir.

DC DC Voltaj Düşürücü Fiyatları Neye Göre Değişir?

DC DC voltaj düşürücü fiyatları; desteklenen giriş voltajı, çıkış voltajı, maksimum akım kapasitesi, verimlilik, ayarlanabilir yapı ve kart kalitesine göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

Giriş voltaj aralığı
Çıkış voltaj değeri
Maksimum akım kapasitesi
Sabit veya ayarlanabilir yapı
Verimlilik seviyesi
Soğutucu yapısı
Koruma devreleri
Bağlantı terminalleri
Kart üzerindeki entegre kalitesi
Uzun süreli çalışma dayanımı

Ekonomik voltaj düşürücüler temel hobi projeleri için yeterli olabilir. Ancak yüksek akım, bataryalı sistem veya uzun süre çalışan projelerde daha kaliteli ve güvenilir modeller tercih edilmelidir.

DC DC Voltaj Düşürücü ile Devrenizi Güvenli Besleyin

DC DC voltaj düşürücü kartlar; yüksek DC giriş voltajını Arduino, ESP32, sensör, ekran, LED ve kontrol devreleri için uygun seviyeye düşürmek amacıyla kullanılan temel güç modülleridir. Doğru seçilen bir düşürücü kart, devreyi korur, sistemi daha kararlı hale getirir ve güç yönetimini kolaylaştırır.

Ürün seçerken giriş voltajını, çıkış voltajını, toplam akım ihtiyacını, verimliliği ve ısınma durumunu birlikte değerlendirmek gerekir. Böylece projeniz için güvenli, kararlı ve uzun ömürlü bir güç altyapısı oluşturabilirsiniz.

Daha fazla güç yönetimi çözümü için Voltaj Regülatörü kategorisini inceleyebilirsiniz.
