Elektronik projelerinizi dış güç kaynaklarına, adaptörlere veya yüksek kapasiteli bataryalara bağlarken akım kayıplarını ve ısınma sorunlarını önlemenin tek yolu doğru power konnektör çeşitlerini kullanmaktır. Standart veri konnektörlerinin aksine kalın metal kontaklara ve yüksek ısıya dayanıklı gövdelere sahip olan bu güç soketleri, sisteminize gereken enerjiyi kesintisiz ve güvenli bir şekilde iletir.

Robotizmo'da; standart adaptör girişleri için DC jaklardan, drone ve RC araçlardaki LiPo piller için endüstri standardı haline gelmiş yüksek akımlı XT60 ve XT90 konnektörlere kadar geniş bir yelpaze sunuyoruz. Projenizin akım (Amper) ihtiyacına ve panel/kablo montaj tipine en uygun power konnektör takımlarını inceleyerek güç altyapınızı güvenle kurabilirsiniz.

Yüksek Akımın Güvenli Yolu: Power Konnektör Nedir?

Bir geliştirme kartı veya sensör modülü genellikle milamperler seviyesinde çok düşük akımlar çeker. Bu tarz veri hatları için standart pin header veya Dupont konnektörler yeterlidir. Ancak sisteme ana enerjiyi giren hattan, 3D yazıcı ısıtıcı yatağından veya güçlü bir fırçasız (brushless) motordan 5 Amper, 10 Amper veya 30 Amper gibi yüksek akımlar geçtiğinde işin mühendisliği değişir.

Eğer yüksek akım çeken bir hatta standart (ince) bir konnektör kullanırsanız, konnektörün iç direnci nedeniyle plastik gövde saniyeler içinde erir, ark (kıvılcım) oluşur ve devreniz kısa devre yapar. Power konnektörler, geniş temas yüzeyine sahip altın kaplama veya kalın pirinç iletkenleri sayesinde bu yüksek enerjiyi ısınmadan taşımak üzere tasarlanmış özel bağlantı elemanlarıdır.

Sık Kullanılan Power Konnektör Tipleri

Kategorimizde yer alan güç konnektörleri, bağlanacakları güç kaynağının (adaptör veya batarya) türüne göre belirli standartlara ayrılır:

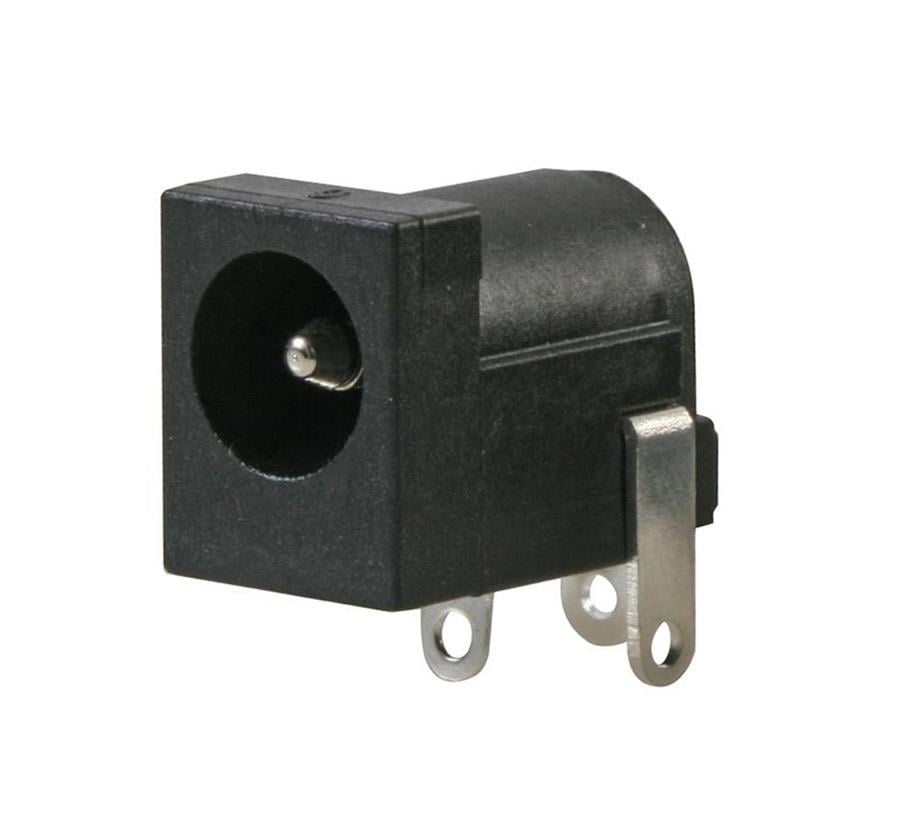

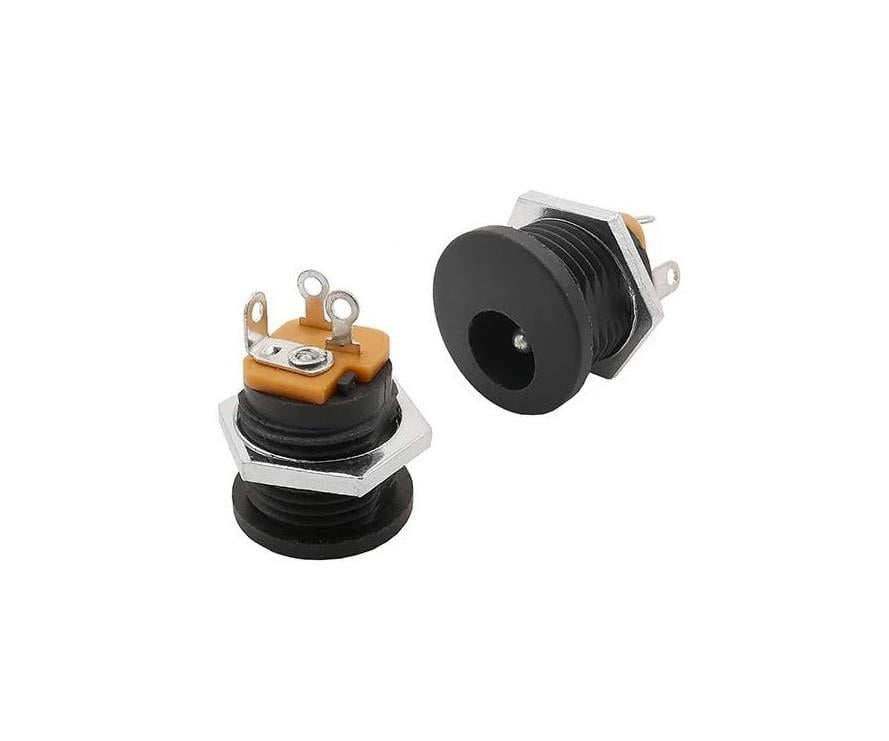

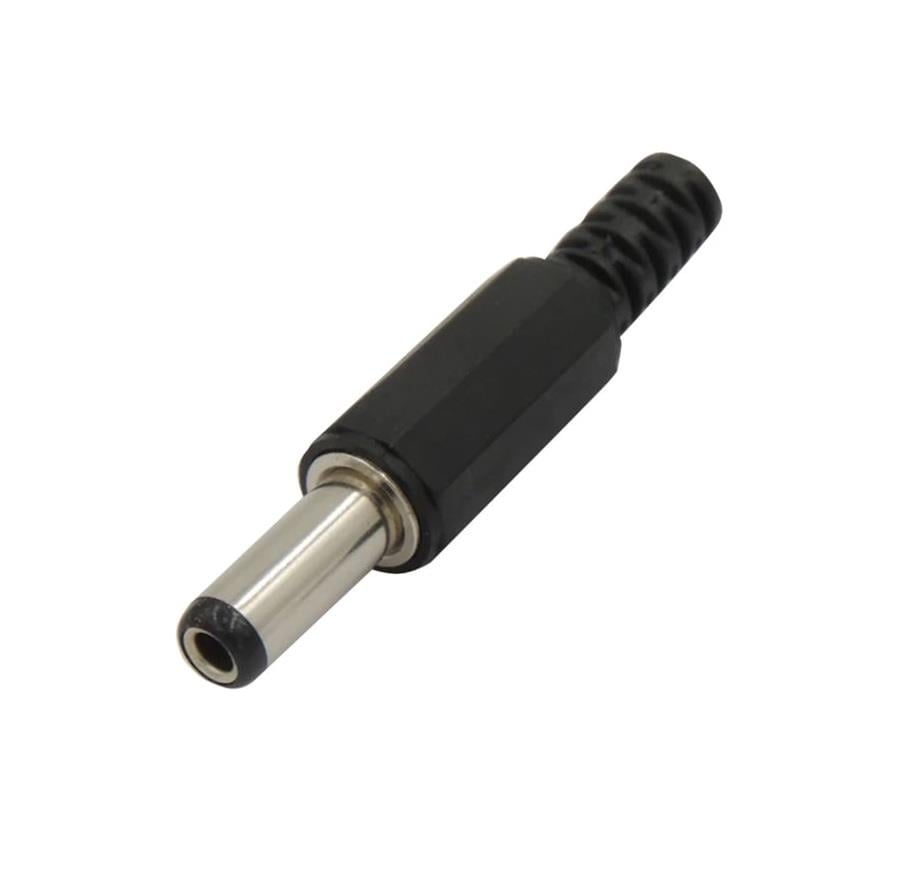

1. DC Barrel Jak Konnektörleri Piyasada satılan standart fişli (duvar tipi) adaptörleri elektronik kartlarınıza bağlamak için kullanılır. Genellikle silindirik bir yapıdadır. Pano tipi (somunlu vidalanan), PCB tipi (karta lehimlenen) veya klemensli (kablo vidalanan) seçenekleri mevcuttur. Düşük ve orta güçteki Arduino projeleri, şerit LED'ler ve küçük motor sürücüleri için idealdir.

2. XT Serisi (XT60, XT90, XT30) Konnektörler Özellikle Lityum Polimer (LiPo) pillerin standart bağlantı ucu haline gelmiştir. Isıya dayanıklı naylon gövdeleri ve yaylı altın kaplama mermi (bullet) kontakları vardır. Ters takmayı fiziksel olarak engelleyen "D" harfi şeklinde asimetrik bir tasarıma sahiptirler. Drone'lar, RC (uzaktan kumandalı) arabalar, e-bisikletler ve 3D yazıcıların güç hatları gibi anlık yüksek akım gerektiren projelerde rakipsizdir.

3. T-Deans Konnektörler T şeklindeki pin yapısıyla bilinir. XT serisine benzer şekilde RC araç ve batarya dünyasında yüksek akım (genellikle 30A-50A arası) iletimi için kullanılır. Tasarımı gereği boyutları XT60'a göre biraz daha küçüktür ve dar alanlarda avantaj sağlar.

Power Konnektör Seçerken Nelere Dikkat Edilmeli?

Projeniz için doğru güç soketini seçerken şu iki kritik parametreyi göz önünde bulundurmalısınız:

• Akım Taşıma Kapasitesi (Amper): Seçtiğiniz konnektörün desteklediği sürekli akım değeri, devrenizin çekeceği maksimum akımdan daha yüksek olmalıdır. Örneğin; 45 Amper çeken bir motor devresine XT30 (Sürekli 30A) takarsanız konnektör erir. Bu devre için XT60 (60A) veya daha garantili olması adına XT90 (90A) kullanmalısınız.

• DC Jak Fiziksel Ölçüleri: DC jak alırken en çok yapılan hata iç pin çapını yanlış seçmektir. Endüstri standardı genellikle 5.5 x 2.1 mm'dir (5.5mm dış çap, 2.1mm iç pin çapı). Ancak bazı adaptörler 5.5 x 2.5 mm uca sahiptir. Elinizdeki adaptörün ucunu kumpasla ölçmeden alacağınız yanlış bir jak, ya temassızlık yapacak ya da yuvaya girmeyecektir.

Sık Sorulan Sorular (SSS)

Power konnektörlerde erkek ve dişi soket ayrımı nasıl yapılır? Güç konnektörlerinde (özellikle XT serisinde) cinsiyet ayrımı dış plastik gövdeye göre değil, içerisindeki metal iletkenlere göre yapılır. İçinde metal çubuk (pin) bulunan soket "Erkek (Male)", içinde metal yuva (delik) bulunan soket "Dişi (Female)" olarak adlandırılır. Kısa devre riskini önlemek için elektrik (enerji) veren kaynaklarda (örneğin bataryalarda) her zaman "Dişi" konnektör kullanılır.

XT60 ile XT90 arasındaki fark nedir? İki konnektör de aynı çalışma mantığına ve tasarıma sahiptir ancak fiziksel boyutları ve akım taşıma kapasiteleri farklıdır. XT60 anlık 60 Amper, sürekli 30 Amper'e kadar akım taşıyabilirken; gövdesi daha iri olan XT90 konnektörler anlık 90 Amper, sürekli 45 Amper'e kadar yükleri erimeden taşıyabilir. Projenizin güç gereksinimi arttıkça rakamı büyük olan seriye geçilmelidir.

Kablolu power konnektör alırken kablo kalınlığı önemli midir? Kesinlikle çok önemlidir. Konnektörünüz XT90 (90 Amper destekli) olsa bile, eğer ucuna incecik bir (örneğin 22 AWG) kablo lehimlerseniz, yüksek akım geçtiğinde konnektör erimeden önce kablo ısınarak yanacaktır. Güç hatlarında taşınacak akıma uygun kalınlıkta (örneğin 14 AWG veya 12 AWG silikon) kablolar kullanılmalıdır.

DC jaklardaki polarite (Artı/Eksi) standart mıdır? Dünya genelinde üretilen adaptörlerin %90'ından fazlasında "Merkez Artı (Center Positive)" standardı kullanılır. Yani DC jakın içindeki pim + (VCC), dışındaki silindir metal ise - (GND) hattıdır. Ancak müzik aletleri (pedallar) gibi bazı spesifik donanımlarda merkez eksi olabilir. Kendi adaptörünüzün üzerindeki simgeye bakarak polariteyi kontrol edebilirsiniz.
