Modern 3D yazıcıların, endüstriyel kontrol panolarının ve güçlü step motor sürücülerinin performansını koruması kusursuz bir aktif soğutmaya bağlıdır. Özellikle yeni nesil sistemlerde endüstri standardı haline gelen 24V fan çeşitleri, yüksek devir hızları ve uzun ömürlü motor yapılarıyla donanımlarınızı aşırı ısınmaya karşı korur.

Robotizmo'da; anakart ve ısıtıcı blok (hotend) soğutması için kullanılan standart eksenel fanlardan, basılan plastiği anında dondurmak için yüksek basınçlı hava üreten salyangoz (blower) fan modellerine kadar geniş bir 24 Volt soğutucu yelpazesi bulabilirsiniz. Sisteminizin ebatlarına tam uyan 4010, 4020, 5015 gibi farklı fiziksel ölçülerdeki fanları hemen inceleyin.

3D Yazıcıların ve Otomasyonun Gücü: 24V DC Fanlar

Geçmişte elektronik sistemlerin büyük çoğunluğu 12 Volt altyapısını kullanırken, günümüzde özellikle otomasyon panoları (PLC sistemleri) ve Creality Ender 3 gibi pazar lideri 3D yazıcılar 24 Volt donanımlara geçiş yapmıştır. Yüksek voltaj, motorların daha verimli çalışmasını sağlarken, sistem bileşenlerinin de daha etkili şekilde soğutulmasına olanak tanır.

Bir 3D yazıcının anakartı veya ısıtıcı bloğu üzerindeki soğutucu fan arızalandığında, sistem "thermal runaway" (termal kaçak) hatası vererek durur veya eriyen filament geri teperek tıkanmalara yol açar. Bu tür durumlarda sistemi orijinal özelliklerine döndürmek için donanımınıza tam uyan bir 24V DC fan seçmeniz kritik önem taşır.

Projenize Hangi 24V Fan Tipini Seçmelisiniz?

24V fanlar, havayı yönlendirme biçimlerine göre iki temel kategoriye ayrılır ve 3D yazıcılarda bu iki tipin kullanım yeri kesinlikle birbirinin yerine geçemez:

1. Eksenel (Standart Kare) Fanlar: Pervane tasarımı sayesinde havayı ön yüzeyinden emip doğruca arka tarafına aktarır. Havanın geniş bir yüzeye dağıtılması gereken durumlar için üretilmiştir.

• Kullanım Yeri: 3D yazıcılarda anakart kutusunu serinletmek, ısıtıcı bloğun (hotend) üst alüminyum gövdesini soğutarak filamentin erken erimesini önlemek veya endüstriyel panoları havalandırmak için bu fanlar kullanılır.

2. Salyangoz (Blower) Fanlar: Havayı ortasından (merkezinden) çeker ve daraltılmış, ince bir kanaldan 90 derece açıyla dışarı basar. Ürettikleri hava akışı (CFM) çok daha basınçlıdır ve doğrudan dar bir noktaya hedeflenebilir.

• Kullanım Yeri: 3D yazıcılarda tamamen "parça soğutma (part cooling)" amacıyla kullanılır. Nozülden çıkan 200°C üzerindeki sıcak plastiği (özellikle PLA basarken) saniyeler içinde dondurarak katmanların kusursuz şekilde üst üste binmesini sağlarlar.

Fan Boyut Kodları Nasıl Okunur?

İster eksenel ister salyangoz fan arıyor olun, kategorimizde 4010, 5015 gibi kodlarla karşılaşırsınız. Bu dört haneli kodlama sistemi, fanın fiziksel limitlerini milimetre (mm) cinsinden gösterir:

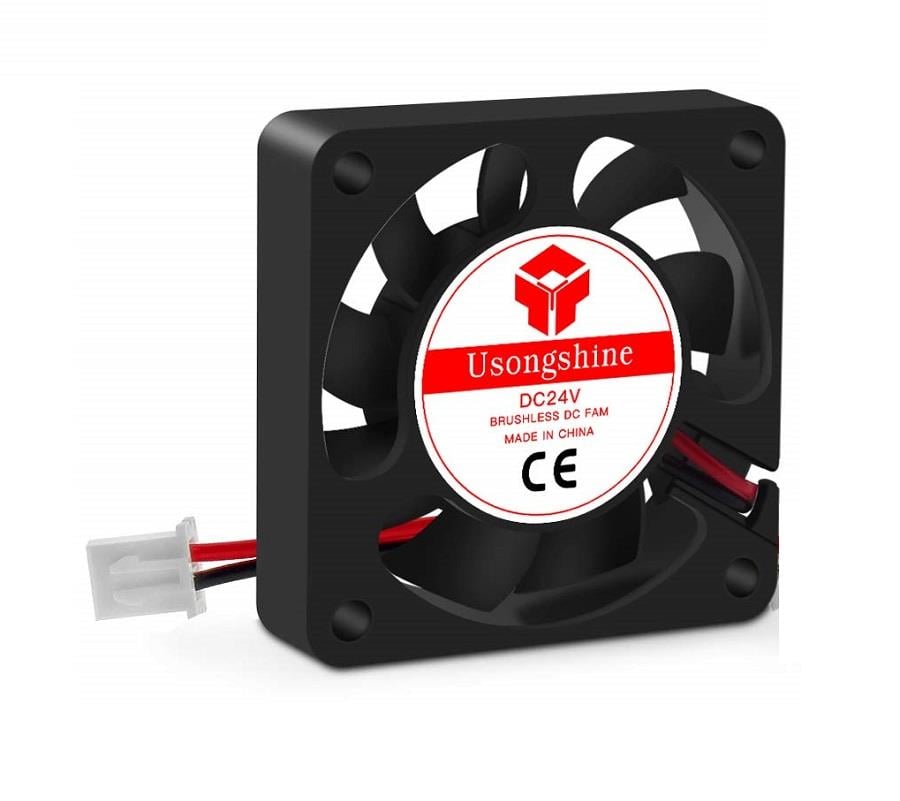

• 4010 Fan: 40x40 mm yüzey alanına ve 10 mm kalınlığa sahiptir. 3D yazıcılarda hotend ve anakart soğutması için dünyadaki en yaygın standarttır.

• 5015 Salyangoz Fan: 50x50 mm gövdeye ve 15 mm kalınlığa sahiptir. Gelişmiş hava kanalları tasarlayan (örneğin Hero Me veya Petsfang duct kullanan) 3D yazıcı kullanıcılarının yüksek basınç elde etmek için tercih ettiği blower fandır.

• 4020 Fan: 40x40 mm yüzey alanına ve 20 mm kalınlığa sahiptir. Kalın motor yapısı sayesinde 4010'a göre çok daha fazla havayı daha sessiz iter.

Sık Sorulan Sorular (SSS)

12V çıkış veren bir karta 24V fan takarsam ne olur? Fan çok düşük bir hızda (kendi kapasitesinin yarısından bile az) döner veya motoru tetikleyecek voltaj eşiği aşılamadığı için pervane hiç hareket etmez. Her iki durumda da sisteminizi soğutamazsınız. Anakartınız 12V ise mutlaka 12V fan kategorimize bakmalısınız.

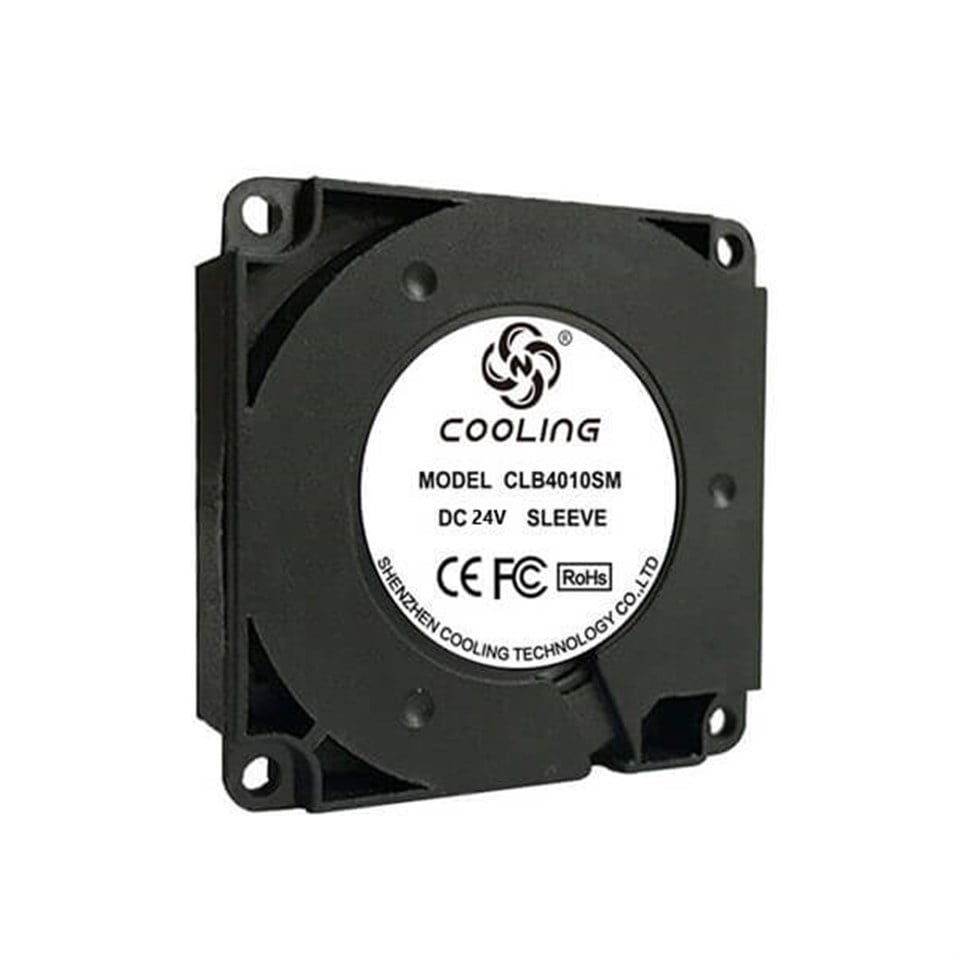

Creality Ender 3 yazıcımın hotend fanı arızalandı, hangi fanı almalıyım? Ender 3, Ender 3 Pro ve Ender 3 V2 cihazlarının orijinal hotend (ön taraftaki kare) fanı ile anakart fanı 24V 4010 eksenel fan modelidir. Yandaki, basılan parçayı soğutan (havayı aşağı üfleyen) fan ise 24V 4010 salyangoz (blower) fandır. Satın alırken bu farka dikkat etmelisiniz.

Fanın kırmızı ve siyah kablosunu ters bağlarsam fan bozulur mu? Çoğu fırçasız (brushless) DC fanda ters polarite koruması bulunmaz. Kırmızı (+24V) ve siyah (GND - Toprak) kabloyu anakarta ters bağlarsanız fanın içindeki motor sürücü devresi anında kısa devre yaparak yanabilir. Fanı takmadan önce anakartınızın soketindeki artı ve eksi kutupların, fanın soketindeki kablo renkleriyle uyuştuğundan emin olun (Gerekirse soketteki kabloların yerini küçük bir iğne yardımıyla değiştirebilirsiniz).

Ball Bearing (Bilyalı) ve Sleeve Bearing (Burçlu) 24V fan farkı nedir? Burçlu (sleeve) fanlar daha sessiz çalışır ve maliyetleri düşüktür ancak uzun süreli (örneğin 30-40 saat süren 3D baskılar) kesintisiz kullanımlarda içindeki yağlayıcı kuruyabilir. Bilyalı (ball bearing) fanlar ise başlarda çok hafif bir rulman sesi çıkarabilir ancak yüksek ısıya ve 7/24 kesintisiz çalışmaya karşı çok daha dayanıklı ve uzun ömürlüdürler.
