Elektronik projelerinizde yer alan mikrodenetleyicilerin kararlı, senkronize ve tam zamanında işlem yapabilmesi için hassas saat (clock) sinyallerine ihtiyaç vardır. Kristal çeşitleri kategorimizde; Arduino, PIC, STM ve diğer geliştirme kartlarınızın ihtiyaç duyduğu referans frekanslarını üreten kuvars kristal osilatörleri bulabilirsiniz. Standart işlemci hızlarını belirleyen 16 MHz modellerden, gerçek zamanlı saat (RTC) devreleri için tasarlanmış 32.768 kHz kristallere kadar farklı değerlere sahip komponentleri inceleyerek, projenizin frekans ihtiyacına uygun ürünleri kolayca sipariş verebilirsiniz.

Elektronik Devrelerin Zamanlama Kaynağı: Kristal Nedir?

Kuvars kristaller, içerisinden elektrik akımı geçtiğinde piezoelektrik etki sayesinde kendi fiziksel kesimine özgü, son derece sabit ve kararlı bir mekanik titreşim oluşturan pasif devre elemanlarıdır. Bu titreşimler, elektronik devrelerde bir "metronom" gibi işlev görür ve işlemcilerin saniyede kaç komut yürüteceğini belirleyen saat sinyallerini (clock pulses) meydana getirir. Metal veya seramik kılıflar (genellikle HC-49S/DIP kılıf) içinde korunan bu bileşenler, dijital elektroniğin kalbini oluşturur.

Mikrodenetleyici Projelerinde Neden Harici Kristal Kullanılır?

ATmega328P (Arduino Uno işlemcisi) veya çeşitli PIC mikrodenetleyicilerin kendi içlerinde dahili bir osilatör devresi (genellikle 8 MHz) bulunur. Ancak bu dahili osilatörler, ortamdaki sıcaklık değişimlerinden etkilenerek frekans kayması yaşayabilir.

Eğer projenizde;

• UART üzerinden seri haberleşme (Bluetooth, Wi-Fi vb. ile iletişim) yapıyorsanız,

• Hassas zaman ölçümü (kronometre, saat) gerekiyorsa,

• Sinyal üretiminde tam senkronizasyon bekleniyorsa,

  harici bir kuvars kristal bağlamak zorunludur. Harici kristaller, dahili devrelere kıyasla sıcaklık değişimlerine karşı çok daha dirençli ve hassastır.

Kategorimizde Yer Alan Popüler Frekans Değerleri

Devrenizin tasarımına göre seçmeniz gereken kristal frekansı, kullanacağınız entegrenin veri kağıdında (datasheet) belirtilir. Kategorimizde en çok tercih edilen frekans değerleri şunlardır:

16 MHz ve 8 MHz Standart Kristaller

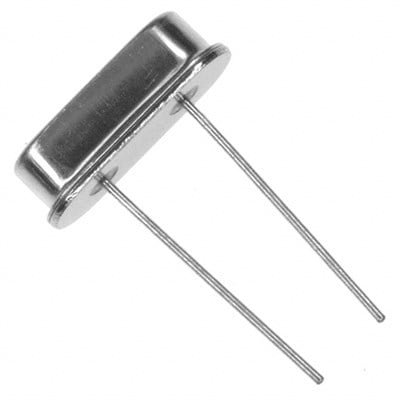

Maker projelerinde ve endüstriyel tasarımlarda en sık karşılaşılan değerlerdir. 16 MHz kristal, özellikle Arduino Uno ve Nano klonlarının standart çalışma frekansıdır. İşlemcinizin saniyede 16 milyon döngü yapmasını sağlar. Daha düşük güç tüketimi hedeflenen veya 3.3V ile çalışan projelerde ise genellikle 8 MHz kristaller tercih edilir.

32.768 kHz Saat (RTC) Kristalleri

Bu değerin çok özel bir matematiksel karşılığı vardır: 32.768 sayısı, 2'nin 15. kuvvetidir ($2^{15}$). Bu kristali kullanan bir entegre (örneğin DS1302 veya DS3231 RTC modülü), bu frekansı dijital olarak 15 kez yarıya böldüğünde tam olarak 1 Hertz (saniyede 1 vuruş) elde eder. Bu sayede kol saatlerinden dijital takvimlere kadar tüm cihazlarda gerçek saniye hassasiyetle sayılır. İnce silindirik yapılarıyla diğer kristallerden görsel olarak kolayca ayrılırlar.

Kristal Bağlantısı ve Yük Kondansatörü Seçimi

Standart iki bacaklı (DIP) bir kuvars kristali mikrodenetleyiciye bağlarken, osilasyonun (titreşimin) kararlı şekilde başlaması ve devam etmesi için dışarıdan desteklenmesi gerekir. Kristalin her iki bacağı ile toprak (GND) hattı arasına kutupsuz seramik/mercimek kondansatörler bağlanır. Çoğu 16 MHz ve 8 MHz kristal için bu kondansatörlerin değeri standart olarak 22pF (pikofarad) seçilir.

5. Sık Sorulan Sorular (SSS)

Kristal osilatörün artı/eksi yönü (kutupları) var mıdır?

Hayır, kuvars kristallerin yönü yoktur. İki bacağı da kendi içinde simetriktir ve devreye ters veya düz takılmaları çalışmaları açısından hiçbir fark yaratmaz.

Kristal arızalanırsa veya devreden sökülürse ne olur?

Eğer mikrodenetleyici, saat sinyali için harici kristale ayarlanmışsa (sigorta ayarları/fuse bits yapılmışsa), kristali söktüğünüz an işlemci tamamen durur. Kod yürütmeyi keser ve cihaz tepki vermez. Tıpkı kalbi durmuş bir sistem gibi, yeni ve uygun frekansta bir kristal takılana kadar çalışmaz.

22pF kondansatör takmazsam kristal yine de çalışır mı?

Bazı durumlarda breadboard üzerindeki parazitik kapasitanslar (kabloların kendi arasındaki boşlukları) sayesinde kristal tesadüfen çalışabilir. Ancak bu durum kesinlikle kararsızdır; elinizi devreye yaklaştırdığınızda veya ortam ısındığında sistem aniden donabilir. Kararlı bir çalışma için pF (pikofarad) değerindeki yük kondansatörlerini kullanmak mühendislik açısından zorunludur.

16 MHz çalışan bir işlemciye 20 MHz kristal takabilir miyim?

Bu işlemcinin (MCU) datasheet sınırlarına bağlıdır. Örneğin ATmega328P maksimum 20 MHz destekler, takabilirsiniz ancak bu sefer işlemci %25 daha hızlı çalışacağı için yazdığınız koddaki "delay" (bekleme) süreleri, seri haberleşme hızları (Baud rate) tamamen bozulacaktır. Yazılımsal ayarlamaları baştan yapmanız gerekir.
