Elektronik devre hazırlarken yalnızca doğru PCB kartını seçmek yeterli değildir. Devre yollarını oluşturmak, komponentleri yerleştirmek, delik açmak, lehimleme yapmak, yüzeyi temizlemek ve bağlantıları kontrol etmek için uygun baskı devre ekipmanları gerekir. Doğru ekipman kullanıldığında PCB hazırlama süreci daha düzenli, daha güvenli ve daha başarılı hale gelir.

Baskı devre ekipmanları; hobi elektroniği, Arduino projeleri, prototip geliştirme, devre tamiri, eğitim çalışmaları ve kendi PCB’sini hazırlamak isteyen kullanıcılar için kullanılan yardımcı ürünlerdir. Delikli PCB üzerinde lehimli devre kurmaktan, deliksiz bakır plaket üzerine baskı devre hazırlamaya kadar birçok aşamada bu ürünlerden yararlanılır.

Baskı Devre Ekipmanları Nedir?

Baskı devre ekipmanları, elektronik devre kartlarının hazırlanması, işlenmesi, delinmesi, lehimlenmesi, temizlenmesi ve test edilmesi için kullanılan yardımcı araç ve malzemelerdir.

Bu ürünler genel olarak şu işlemler için kullanılır:

• PCB üzerine devre kurmak
• Bakır plaket üzerinde devre yolu hazırlamak
• Delikli veya deliksiz PCB işlemek
• Komponent bacakları için delik açmak
• Lehimleme işlemlerini yapmak
• Lehim sonrası temizlik sağlamak
• Devre bağlantılarını düzenlemek
• Prototip kart üretimini kolaylaştırmak
• Tamir ve modifikasyon işlemleri yapmak
• Eğitim amaçlı devre çalışmaları hazırlamak

Kısacası baskı devre ekipmanları, elektronik projeyi fikir aşamasından fiziksel karta taşıyan yardımcı ürün grubudur.

Baskı Devre Ekipmanları Ne İşe Yarar?

Baskı devre ekipmanları, elektronik devrelerin daha düzenli, sağlam ve kullanılabilir hale getirilmesini sağlar. Breadboard üzerinde çalışan bir devreyi kalıcı karta taşımak veya özel bir PCB hazırlamak için bu ekipmanlara ihtiyaç duyulabilir.

Yaygın kullanım alanları:

• PCB delme işlemleri
• Toner transfer yöntemiyle devre hazırlama
• Lehimleme ve lehim sökme işlemleri
• Bakır yüzey temizliği
• Komponent yerleşimi
• Prototip devre hazırlama
• Devre tamiri ve bakım işlemleri
• Kablo ve pin bağlantı düzenleme
• Eğitim amaçlı elektronik uygulamaları
• Küçük ölçekli PCB üretim denemeleri

Özellikle “devremi daha düzenli bir karta aktarmak istiyorum” veya “kendi baskı devremi hazırlamak istiyorum” diyorsanız baskı devre ekipmanları doğru ürün grubudur.

Baskı Devre Ekipmanları Hangi İşlemlerde Kullanılır?

Baskı devre hazırlama süreci birkaç adımdan oluşur. Her adımda farklı ekipman veya yardımcı malzeme kullanılabilir.

PCB Delme İşlemleri

Deliksiz bakır plaket üzerine devre yolu oluşturulduktan sonra komponent bacakları için delik açılması gerekir. Ayrıca bazı delikli PCB uygulamalarında da montaj veya bağlantı için ek delikler gerekebilir.

PCB delme işlemlerinde kullanılan ekipmanlar:

• Mini matkap
• PCB matkap ucu
• Delme aparatı
• Hassas uç setleri
• Kart sabitleme yardımcıları

Delme işlemi sırasında matkap ucunun çapı, komponent bacağıyla uyumlu olmalıdır. Çok büyük delik, komponentin gevşek durmasına; çok küçük delik ise montaj zorluğuna neden olabilir.

Toner Transfer ve Baskı Devre Hazırlama

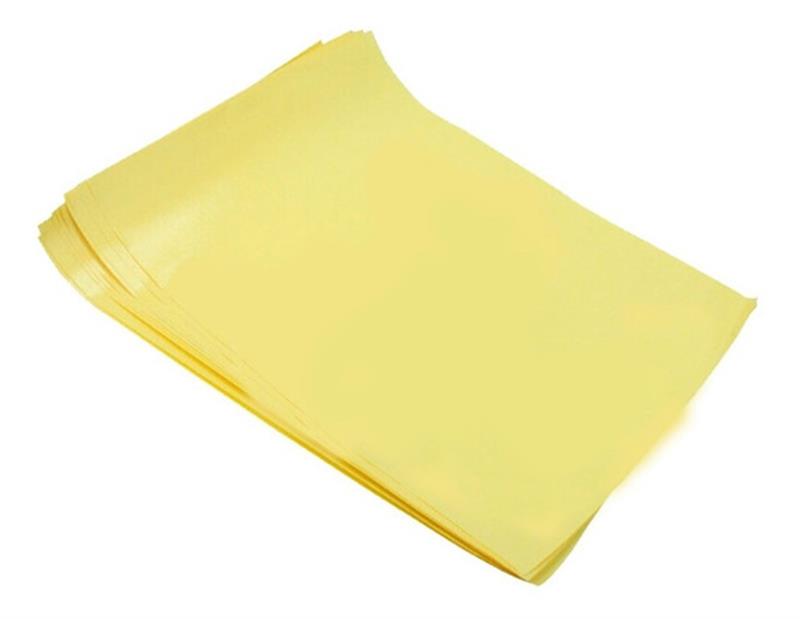

Kendi PCB’sini hazırlamak isteyen kullanıcılar için toner transfer yöntemi yaygın bir uygulamadır. Bu yöntemde devre çizimi özel kağıt veya uygun yüzey üzerinden bakır plakete aktarılır.

Kullanım alanları:

• Tek taraflı baskı devre hazırlama
• Basit PCB prototipleri
• Eğitim amaçlı baskı devre çalışmaları
• Küçük elektronik modül denemeleri
• Özel devre yolu oluşturma

Bu işlemde yüzey temizliği, transfer sıcaklığı, baskı kalitesi ve aşındırma süreci sonucu doğrudan etkiler.

Lehimleme İşlemleri

PCB hazırlama sürecinin en önemli aşamalarından biri lehimlemedir. Komponentlerin karta sağlam şekilde bağlanması için doğru lehimleme ekipmanı kullanılmalıdır.

Lehimleme sırasında kullanılan ürünler:

• Havya
• Lehim teli
• Flux
• Lehim pastası
• Havya ucu
• Lehim standı
• Lehim sökme pompası
• Lehim fitili

Kaliteli lehimleme, devrenin uzun süreli ve kararlı çalışması için kritik öneme sahiptir.

Lehim Sökme ve Devre Tamiri

Hatalı lehimlenen komponentleri çıkarmak, yanlış bağlantıları düzeltmek veya arızalı parçaları değiştirmek için lehim sökme ekipmanları kullanılır.

Kullanım örnekleri:

• Yanlış lehimlenen komponenti sökme
• Lehim köprüsünü temizleme
• Arızalı parçayı değiştirme
• PCB üzerinde modifikasyon yapma
• Eski devre kartlarını tamir etme

Lehim sökme işlemlerinde PCB padlerine zarar vermemek için kontrollü ısı ve uygun ekipman kullanılması gerekir.

PCB Temizleme ve Yüzey Hazırlığı

Baskı devre hazırlarken bakır yüzeyin temiz olması çok önemlidir. Kirli, oksitli veya yağlı yüzeylerde toner transferi, lehimleme ve bağlantı kalitesi düşebilir.

Yüzey temizliği için kullanılan yardımcılar:

• Temizleme solüsyonları
• İzopropil alkol
• Fırça
• Zımpara veya yüzey temizleme aparatı
• Flux temizleyici
• Antistatik temizlik ürünleri

Özellikle baskı devre öncesi yüzeyin düzgün hazırlanması, devre yollarının net çıkmasına yardımcı olur.

Baskı Devre Ekipmanları Seçerken Nelere Dikkat Edilmeli?

Baskı devre ekipmanı seçerken projenin türü ve işlem aşaması netleştirilmelidir. Delikli PCB üzerinde basit lehimleme mi yapılacak, yoksa deliksiz plaketten özel PCB mi üretilecek? Seçim buna göre yapılmalıdır.

Kullanım Amacı

İlk olarak hangi işlem için ekipman gerektiği belirlenmelidir.

• Lehimleme için havya, lehim teli ve flux gerekir.
• PCB delme için mini matkap ve uygun uç gerekir.
• Toner transfer için bakır plaket ve transfer malzemeleri gerekir.
• Tamir için lehim sökme ekipmanları gerekir.
• Temizlik için uygun yüzey temizleme ürünleri gerekir.

İhtiyaç doğru belirlenirse gereksiz ürün almak yerine daha verimli bir ekipman seti oluşturulabilir.

PCB Türü

Kullanılacak PCB çeşidi ekipman ihtiyacını değiştirir.

• Delikli PCB için temel lehimleme ekipmanı yeterli olabilir.
• Deliksiz PCB için baskı, aşındırma, delme ve temizlik ekipmanları gerekebilir.
• Çift taraflı PCB için hizalama ve daha dikkatli delme işlemleri önem kazanır.

Bu nedenle PCB türü, ekipman seçiminde doğrudan belirleyicidir.

Lehimleme Kalitesi

Lehimleme ekipmanı seçiminde havya gücü, uç kalitesi, lehim teli yapısı ve flux kullanımı önemlidir. Zayıf ekipmanla yapılan lehimler soğuk lehim, kopuk bağlantı veya kısa devre sorunlarına yol açabilir.

Uzman ipucu: PCB üzerinde yaşanan birçok sorun komponent arızasından değil, zayıf lehim bağlantısından kaynaklanır. Mat, çatlak veya oynayan lehimler devrenin kararsız çalışmasına neden olabilir.

Hassasiyet

SMD komponentlerle veya küçük deliklerle çalışılacaksa daha hassas ekipman gerekir. İnce uçlu havya, uygun matkap ucu ve büyüteç gibi yardımcılar iş kalitesini artırır.

Güvenlik

Baskı devre hazırlama sürecinde ısı, kimyasal, kesici uç ve elektrik gibi riskler bulunabilir. Bu nedenle çalışma alanı güvenli olmalı ve ekipmanlar dikkatli kullanılmalıdır.

Dikkat edilmesi gerekenler:

• Havya yanıklarına karşı önlem
• Kimyasal kullanımında havalandırma
• Matkapla çalışırken göz koruması
• Lehim dumanına uzun süre maruz kalmama
• Enerji vermeden önce kısa devre kontrolü

Baskı Devre Ekipmanları ile Hangi Projeler Yapılabilir?

Baskı devre ekipmanları, hem başlangıç seviyesi hem de daha gelişmiş elektronik projelerde kullanılabilir.

Arduino Prototip Kartları

Breadboard’da çalışan Arduino devrelerini delikli PCB üzerine taşıyarak daha kalıcı hale getirebilirsiniz.

Örnekler:

• Arduino sensör kartı
• LED kontrol devresi
• Röle yardımcı kartı
• Buton paneli
• Buzzer uyarı devresi
• Mini güç dağıtım kartı

Özel PCB Hazırlama

Deliksiz bakır plaket ve uygun ekipmanlarla kendi baskı devrenizi hazırlayabilirsiniz.

Kullanım örnekleri:

• Basit güç devresi
• Sensör taşıyıcı kart
• LED sürücü devresi
• Mikrodenetleyici destek kartı
• Küçük modül prototipi
• Eğitim amaçlı PCB çalışmaları

Devre Tamiri ve Modifikasyon

Baskı devre ekipmanları yalnızca yeni devre yapmak için değil, mevcut kartları tamir etmek için de kullanılır.

Örnek işlemler:

• Kopan kabloyu lehimleme
• Arızalı komponent değiştirme
• Lehim köprüsünü temizleme
• Pin header ekleme
• Devre üzerinde bağlantı modifikasyonu
• Eski kart onarımı

Eğitim ve Hobi Elektroniği

Elektronik öğrenen kullanıcılar için baskı devre ekipmanları temel becerilerin gelişmesini sağlar.

Öğrenilebilecek konular:

• Lehimleme pratiği
• PCB hazırlama süreci
• Devre yerleşimi
• Kısa devre kontrolü
• Komponent montajı
• Devre test mantığı

Baskı Devre Ekipmanları Kullanırken Sık Yapılan Hatalar

PCB hazırlama ve lehimleme işlemlerinde yapılan küçük hatalar, devrenin hiç çalışmamasına veya kararsız çalışmasına neden olabilir.

Sık yapılan hatalar:

• PCB yüzeyini temizlemeden işlem yapmak
• Havyayı gereğinden uzun süre pad üzerinde tutmak
• Lehim köprülerini kontrol etmemek
• Soğuk lehim oluşumunu fark etmemek
• Yanlış matkap ucu kullanmak
• Komponent yönlerini ters yerleştirmek
• Baskı devre aktarımında yüzeyi tam hazırlamamak
• Aşındırma sürecini kontrolsüz yapmak
• Delik çapını komponent bacağına göre seçmemek
• Kısa devre testi yapmadan devreye enerji vermek

Özellikle yeni başlayanlar için en güvenli yöntem, devreye enerji vermeden önce multimetreyle süreklilik ve kısa devre kontrolü yapmaktır.

Baskı Devre Ekipmanları Satın Alırken Hangi Ürünler Seçilmeli?

Doğru ekipman seçimi için hangi seviyede PCB çalışması yapacağınızı belirlemelisiniz.

Satın almadan önce şu soruları değerlendirin:

• Delikli PCB üzerinde lehimleme mi yapılacak?
• Kendi baskı devreniz mi hazırlanacak?
• PCB delme işlemi gerekiyor mu?
• SMD komponentlerle çalışılacak mı?
• Lehim sökme ve tamir işlemi yapılacak mı?
• Eğitim amaçlı mı, kalıcı proje için mi kullanılacak?
• Hassas matkap uçlarına ihtiyaç var mı?
• Temizlik ve yüzey hazırlığı yapılacak mı?
• Proje tek taraflı mı, çift taraflı mı olacak?
• Ekipmanlar uzun süreli kullanıma uygun mu?

Başlangıç seviyesi için havya, lehim teli, flux, lehim sökme pompası, delikli PCB ve temel el aletleri yeterli olabilir. Kendi PCB’sini üretmek isteyenler için bakır plaket, transfer ekipmanı, delme aparatı ve yüzey temizleme ürünleri de değerlendirilmelidir.

Baskı Devre Ekipmanları Fiyatları Neye Göre Değişir?

Baskı devre ekipmanları fiyatları; ürün tipine, kaliteye, hassasiyete, dayanıklılığa ve kullanım amacına göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Havya ve lehimleme ekipmanı kalitesi
• Matkap ve uç seti özellikleri
• PCB delme hassasiyeti
• Temizlik ve yüzey hazırlık ürünleri
• Lehim sökme ekipmanları
• Kullanılan malzeme kalitesi
• Paket içeriği
• Hobi veya profesyonel kullanım seviyesi
• SMD uyumluluğu
• Uzun süreli kullanım dayanımı

Temel hobi projelerinde ekonomik ekipmanlar yeterli olabilir. Ancak sık lehimleme, hassas SMD çalışma, yoğun PCB üretimi veya tamir işlemleri yapılacaksa daha kaliteli ekipmanlara yatırım yapmak daha doğru olur.

Baskı Devre Ekipmanlarıyla Daha Düzenli PCB Projeleri Hazırlayın

Baskı devre ekipmanları; PCB hazırlama, delme, lehimleme, temizleme, tamir ve prototip geliştirme süreçlerinde kullanılan temel yardımcı ürünlerdir. Doğru ekipman seçimi, hem devrenin daha düzenli kurulmasını hem de daha güvenilir çalışmasını sağlar.

Ürün seçerken kullanım amacını, PCB türünü, lehimleme ihtiyacını, delme hassasiyetini ve güvenlik koşullarını birlikte değerlendirmek gerekir. Böylece elektronik projelerinizi daha temiz, sağlam ve profesyonel bir yapıya taşıyabilirsiniz.

Daha fazla baskı devre ürünü için PCB Çeşitleri kategorisini inceleyebilirsiniz.
