Elektronik devrelerde küçük bir akımla daha büyük bir akımı kontrol etmenin en güvenilir yolu transistör kullanmaktır. BC, BD ve BDX serisi transistör kategorimizde; düşük güçlü sensör okumalarından yüksek akımlı motor kontrollerine kadar her ölçekteki projeniz için uygun Bipolar Junction Transistor (BJT) modellerini bulabilirsiniz. TO-92, TO-126 ve TO-220 kılıf tiplerindeki NPN ve PNP yapılı bu devre elemanları, projelerinizin kararlılığını artırır. Tasarım şemanızın veya arızalı kartınızın gerektirdiği transistör kodunu kategorimizden bularak teknik özelliklerini inceleyebilir ve hızlıca sipariş verebilirsiniz.

Devrelerinizin Temel Yapı Taşı: BJT Transistörler

Çift Kutuplu Yüzey Transistörü (BJT), elektronik dünyasında anahtarlama (switching) ve sinyal yükseltme (amplification) görevlerini üstlenen yarı iletken bileşenlerdir. Base (Taban), Collector (Kolektör) ve Emitter (Yayıcı) olmak üzere üç bacağa sahip olan bu komponentler, Base bacağına uygulanan ufak bir tetikleme akımı sayesinde Collector ile Emitter arasından çok daha büyük bir akımın geçmesine olanak tanır. BJT'ler kullanım amaçlarına, akım taşıma kapasitelerine ve kılıf yapılarına göre genellikle BC, BD ve BDX gibi harf kodlarıyla sınıflandırılır.

BC, BD ve BDX Serilerinin Özellikleri ve Farkları

Her elektronik projenin güç gereksinimi farklıdır. 5V ile çalışan bir röleyi tetiklemek ile 24V bir DC motoru sürmek aynı komponentle yapılamaz. Kategorimizde yer alan üç ana serinin genel kullanım senaryoları şu şekildedir:

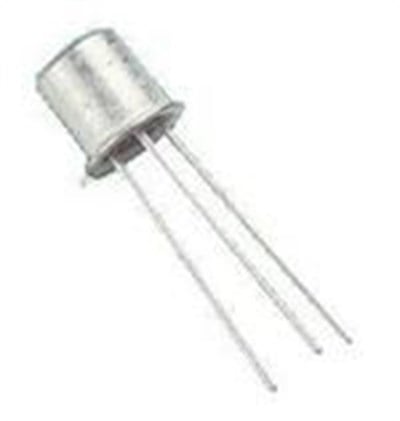

BC Serisi: Hassas Sinyal ve Düşük Güç Anahtarlama

Genellikle standart TO-92 (küçük plastik) kılıf yapısına sahip olan BC serisi transistörler (örneğin popüler BC547, BC337, BC557 modelleri), düşük akım ve düşük voltaj gerektiren devrelerin vazgeçilmezidir. Ortalama 100mA ile 800mA arasında akım taşıma kapasitesine sahiptirler. Arduino veya Raspberry Pi gibi mikrodenetleyicilerin sinyal pinlerinden gelen zayıf akımlarla LED dizilerini yakmak, küçük boyutlu röleleri sürmek veya ses frekans devrelerinde ön yükseltici (pre-amp) olarak görev yapmak için idealdirler.

BD Serisi: Orta Güç ve Amplifikatör Uygulamaları

BC serisinin akım kapasitesinin yetersiz kaldığı durumlarda BD serisi (örneğin BD135, BD139, BD140) devreye girer. TO-126 kılıf tipine sahip bu transistörler, orta güç gerektiren ses amplifikatörlerinin (amfi) çıkış katlarında ve küçük DC motor sürücü devrelerinde sıklıkla kullanılır. Genellikle 1A ile 3A arasında akım taşıyabilen BD serisi, çalışma sırasında ısınma eğiliminde olduğu için gövdelerinde soğutucu blok (heatsink) montajına uygun bir delik barındırır.

BDX Serisi: Darlington Yapısı ile Yüksek Kazanç

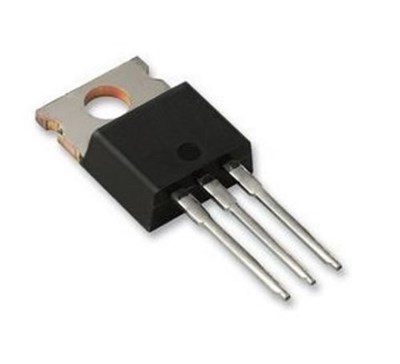

Çok yüksek akım kazancı (hFE) elde etmek için aynı kılıf içerisine yerleştirilmiş iki adet BJT transistörden oluşan yapıya Darlington transistör denir. TO-220 kılıf yapısıyla öne çıkan BDX serisi (örneğin BDX33C, BDX53C), devasa akımları kontrol etmek için tasarlanmıştır. Base bacağına verilecek mikroamper seviyesindeki bir akımla bile 8A - 10A gibi yüksek yükleri (örneğin büyük endüstriyel röleler, güçlü solenoid valfler veya güç kaynağı devreleri) rahatlıkla sürebilirsiniz.

Projeniz İçin Doğru Transistörü Seçerken Nelere Dikkat Etmelisiniz?

Arızalı bir kartı tamir ederken veya sıfırdan devre tasarlarken transistör seçimi hayati önem taşır:

• NPN mi, PNP mi?: Devre şemanızın hangi yapıya göre tasarlandığını kontrol edin. NPN transistörler iletime geçmek için Base bacağında pozitif (+) akım beklerken, PNP transistörler negatif (-) yani şase akımı bekler.

• Maksimum Akım ve Voltaj (Ic / Vce): Seçtiğiniz modelin Kolektör üzerinden geçireceği sürekli akımın (Ic), kontrol edeceğiniz yükten (örneğin motorun çektiği akımdan) yüksek olmasına dikkat edin.

• Termal Yönetim: BD ve özellikle BDX serisi kullanıyorsanız, yüksek akımlarda ısınma kaçınılmazdır. Mutlaka komponentin arkasına termal macun sürerek uygun bir alüminyum soğutucuya sabitleyin.

5. Sık Sorulan Sorular (SSS)

BC547 yerine hangi transistörü kullanabilirim? BC547, çok yaygın bir NPN tipi küçük sinyal transistörüdür. Elinizde yoksa, ayak yapısına (pinout) dikkat etmek şartıyla BC548, BC549 veya daha yüksek akım taşıyabilen BC337 modelini muadil olarak kullanabilirsiniz. Ancak devrenizin hassasiyetine göre datasheet karşılaştırması yapmak her zaman en güvenli yoldur.

NPN ve PNP transistörü devrede nasıl ayırt ederim? Elektronik devre şemalarında transistör sembolündeki okun yönüne bakılır. Ok işareti dışarı (Emitter'e) doğru bakıyorsa transistör NPN'dir. Ok işareti içeri (Base'e) doğru bakıyorsa transistör PNP yapısındadır. Ayrıca multimetrenin diyot kademesi kullanılarak ölçüm yoluyla da yapı tespiti yapılabilir.

Darlington transistörün (BDX) normal transistörden farkı nedir? Normal bir BJT transistörün kazancı (hFE) genellikle 100-300 arasındayken, Darlington yapıdaki bir transistör (iç içe iki transistör barındırdığı için) bu kazancı birbiriyle çarparak 1000 ve üzerine çıkarır. Bu sayede işlemciden gelen çok çok zayıf bir sinyalle çok yüksek akımlı yükleri anahtarlamanızı sağlar. Ancak iletimdeki voltaj düşümü normal transistörlere göre daha fazladır.

Transistör Base bacağına neden direnç bağlanır? BJT tipi transistörler akım kontrollü elemanlardır. Mikrodenetleyiciden (örneğin 5V'luk bir pinden) gelen akımı doğrudan Base bacağına vermek, transistörün tolere edebileceğinden çok daha fazla akım çekmesine ve anında yanmasına sebep olur. Bunu engellemek için Base bacağından önce uygun değerde (genellikle 1kΩ ile 4.7kΩ arası) bir akım sınırlayıcı direnç kullanılmalıdır.
