Arduino ve mikrodenetleyici projelerinizde sayısal verileri, saatleri veya sayaçları görselleştirmenin en pratik yolu 7 segment display modülleridir. Düşük güç tüketimi ve yüksek görünürlük sunan bu elektronik ekranlar, temel devrelerden gelişmiş otomasyon sistemlerine kadar geniş bir kullanım alanına sahiptir. Robotizmo güvencesiyle sunulan tekli, 4 haneli, ortak anot ve ortak katot display seçenekleriyle projenizin donanım ihtiyaçlarını kolayca karşılayabilirsiniz. Karmaşık kablolama süreçlerinden kaçınmak isterseniz, TM1637 sürücü entegreli modülleri tercih ederek pin tasarrufu sağlayabilir ve kodlama sürecinizi hızlandırabilirsiniz. İhtiyacınıza en uygun modeli seçerek projelerinizi hemen geliştirmeye başlayın.

7 Segment Display Nedir ve Nasıl Çalışır?

7 segment display, sayıları ve bazı temel harfleri göstermek için kullanılan elektronik bir bileşendir. Adından da anlaşılabileceği gibi, sekiz şeklini oluşturacak biçimde dizilmiş 7 adet LED segmentinden (ve genellikle ondalık ayırıcı için ekstra bir nokta - DP) oluşur. Bu segmentler genellikle A'dan G'ye kadar harflerle isimlendirilir. İlgili LED'lere akım gönderilerek belirli segmentler aydınlatılır ve 0'dan 9'a kadar olan rakamlar elde edilir. Basit yapısı, mikrodenetleyicilerle kolay entegre olması ve endüstriyel standartlardaki dayanıklılığı nedeniyle elektronik projelerinin temel görüntüleme araçlarından biridir.



7 Segment Display Çeşitleri Nelerdir?

Bu bileşenler, bağlantı tiplerine, hane (digit) sayılarına ve üzerlerinde bulunan sürücü devrelerine göre farklı kategorilere ayrılır.

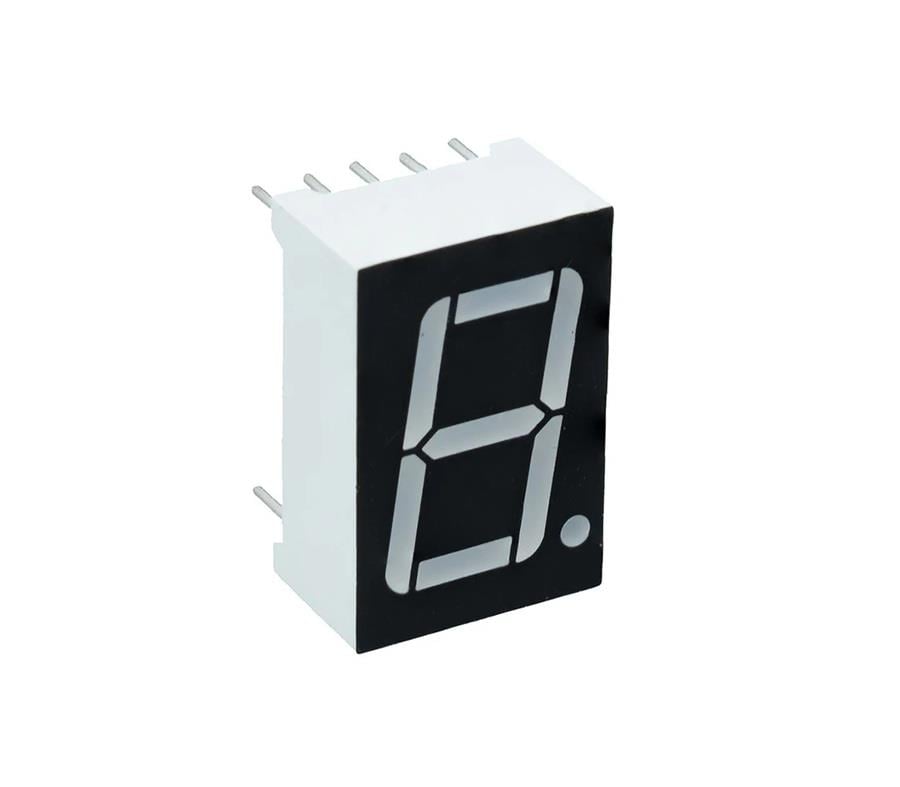

Ortak Anot ve Ortak Katot Arasındaki Fark

Çıplak (modül olmayan) display komponentleri iki temel elektriksel yapıya sahiptir:

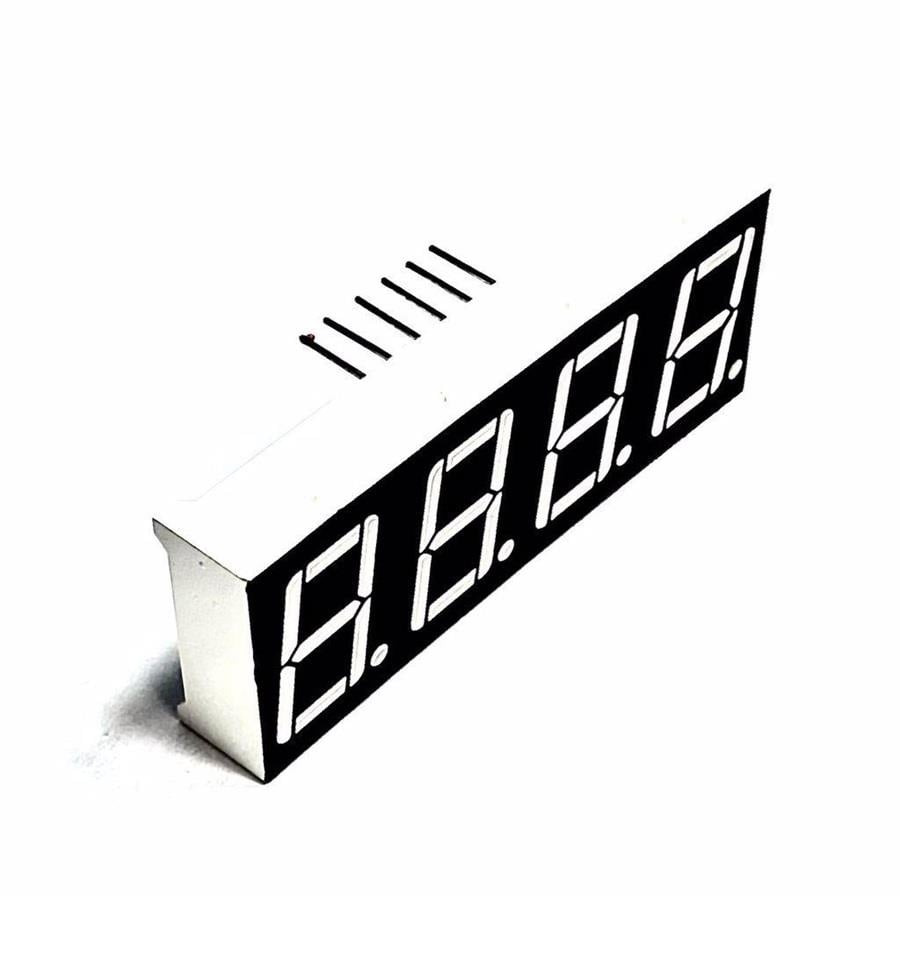

Hane (Digit) Sayısına Göre Seçenekler

Göstermek istediğiniz verinin büyüklüğüne göre farklı hane sayılarına sahip paneller bulunur. Tek haneli (1 digit) ekranlar sadece 0-9 arası temel sayaçlar için kullanılırken; 4 haneli (4 digit) ekranlar saat, sıcaklık, voltaj gibi daha kapsamlı değerleri göstermek için idealdir. 4 haneli panellerde genellikle ortada saat uygulamaları için bir iki nokta (:) ibaresi bulunur.

TM1637 Sürücülü Ekran Modülleri

Standart 4 haneli bir çıplak display kullanmak, mikrodenetleyicide çok sayıda pini meşgul eder ve "multiplexing" adı verilen karmaşık bir kodlama gerektirir. TM1637 sürücü entegresine sahip modüller, bu sorunu çözer. Sadece 4 pin (VCC, GND, DIO, CLK) kullanarak tüm ekranı kontrol etmenize olanak tanır. Arduino ve Raspberry Pi gibi geliştirme kartlarıyla çalışırken kablo karmaşasını bitirir.

Projeniz İçin Doğru Display Modülünü Nasıl Seçersiniz?

Ekran bileşenini satın almadan önce şu kriterleri göz önünde bulundurun:

• Pin Kapasitesi: Arduino veya NodeMCU üzerinde boş pin sayınız az ise kesinlikle TM1637 gibi I2C veya benzeri seri haberleşme protokolleri kullanan modüllere yönelin.

• Veri Uzunluğu: Sadece bir asansör katı veya tek basamaklı bir skor gösterecekseniz 1 digit ekran yeterlidir. Dijital saat, sensör verisi veya tarih için 4 digit ekran seçmelisiniz.

• Bağlantı Tipi: Kendi baskı devrenizi (PCB) tasarlıyorsanız komponent olarak satılan ortak anot/katot modellere, breadboard üzerinde prototipleme yapıyorsanız pin yapısı hazır modüllere (boardlu modellere) odaklanın.

Kullanım Alanları

7 segment ekranlar yüksek kontrast oranları sayesinde uzaktan veya düşük ışıkta rahatlıkla okunabilir. Dijital saat yapımı, geri sayım sayaçları, termometre göstergeleri, skor tabelaları, voltmetre projeleri ve temel Arduino eğitim setlerinde sıklıkla tercih edilir.

Sık Sorulan Sorular

7 segment display'de hangi harfler gösterilebilir? Yapısı gereği tüm alfabeyi desteklemez. A, b, C, d, E, F gibi (özellikle onaltılık - hexadecimal - sistemde kullanılan) harfler net olarak gösterilebilir.

Arduino ile TM1637 modülünü nasıl bağlarım? Modül üzerindeki VCC ve GND pinlerini Arduino'nun 5V ve GND pinlerine; DIO ve CLK veri pinlerini ise Arduino üzerindeki herhangi iki dijital pine bağlayarak ilgili kütüphaneler (örneğin TM1637Display.h) ile sürebilirsiniz.

Çıplak display kullanırken direnç bağlamam gerekir mi? Evet. LED'lerin yanmasını veya mikrodenetleyicinin zarar görmesini engellemek için, akımı sınırlamak amacıyla her bir veri pinine uygun değerde (genellikle 220 ohm veya 330 ohm) direnç bağlanmalıdır.

Ekran parlaklığı ayarlanabilir mi? Sürücülü modüllerde (örneğin TM1637) yazılım üzerinden belirli seviyelerde parlaklık ayarı (PWM mantığıyla) yapılabilmektedir.
