Yüksek akım çeken DC motorları sürmek, invertör tasarlamak veya SMPS güç kaynaklarını onarmak için transistörlerin gücü yetersiz kaldığında devreye Güç Mosfetleri ve IGBT'ler girer. IRF, IRFP, IRFZ ve IRG serisi kategorimizde; voltajla kontrol edilen, çok yüksek hızlarda anahtarlama yapabilen ve düşük iletim dirençleriyle (Rds-on) öne çıkan N-Kanal ve P-Kanal yarı iletkenleri bulabilirsiniz. Projenizin maksimum akım, voltaj ve tetikleme gereksinimlerine (Logic-Level vb.) en uygun komponenti veri kağıdı (datasheet) değerlerine göre seçebilir, güvenli alışveriş altyapımızla hemen sipariş verebilirsiniz.

Güç Elektroniğinin Temeli: Mosfet ve IGBT Modülleri

Standart BJT transistörler akım ile kontrol edilirken, Metal Oksit Yarı İletken Alan Etkili Transistörler yani MOSFET'ler voltaj (gerilim) ile kontrol edilir. Gate (Geçit) bacağına uygulanan ufak bir gerilimle, Drain ve Source bacakları arasından onlarca amperlik devasa akımların geçişine izin verirler. Bu özellikleri onları PWM (Sinyal Genişlik Modülasyonu) ile DC motor hız kontrolü, LED aydınlatma dimmer devreleri, 3D yazıcı ısıtıcı tablaları ve ses amplifikatörleri için bir numaralı tercih haline getirir.

Kategorimizde Yer Alan IRF, IRFP, IRFZ ve IRG Serileri

Güç anahtarlama devrelerinde dünya standardı haline gelmiş "IR" (International Rectifier - günümüzde Infineon) ön ekine sahip seriler, taşıyabildikleri akım kapasitelerine ve kılıf yapılarına göre sınıflandırılır:

IRF ve IRFZ Serisi: Standart Güç ve Hızlı Anahtarlama

Genellikle standart TO-220 kılıf yapısına sahip olan IRF (Örn: IRF540N, IRF3205) ve IRFZ (Örn: IRFZ44N) serileri, maker projelerinde ve orta-yüksek güçlü DC devrelerde en çok kullanılan Mosfetlerdir. Özellikle IRFZ44N, 49 Amper'e kadar akım taşıma kapasitesiyle Arduino tabanlı motor sürücü projelerinin vazgeçilmezidir. Hızlı açılıp kapanma süreleri sayesinde anahtarlama kayıpları düşüktür.

IRFP Serisi: Yüksek Akım ve Zorlu Koşullar

IRF serisinin akım ve güç dağılımı kapasitesinin yetmediği endüstriyel tasarımlarda IRFP serisi (Örn: IRFP260N, IRFP250N) kullanılır. Çok daha büyük ve etli bir kılıf yapısı olan TO-247 (veya TO-247AC) ile üretilirler. Bu geniş yüzey alanı, yüksek akım geçerken oluşan ısının alüminyum soğutucuya çok daha hızlı aktarılmasını sağlar. İnvertör tasarımlarında, büyük güç kaynaklarında ve yüksek amperli DC motorların sürülmesinde tercih edilirler.

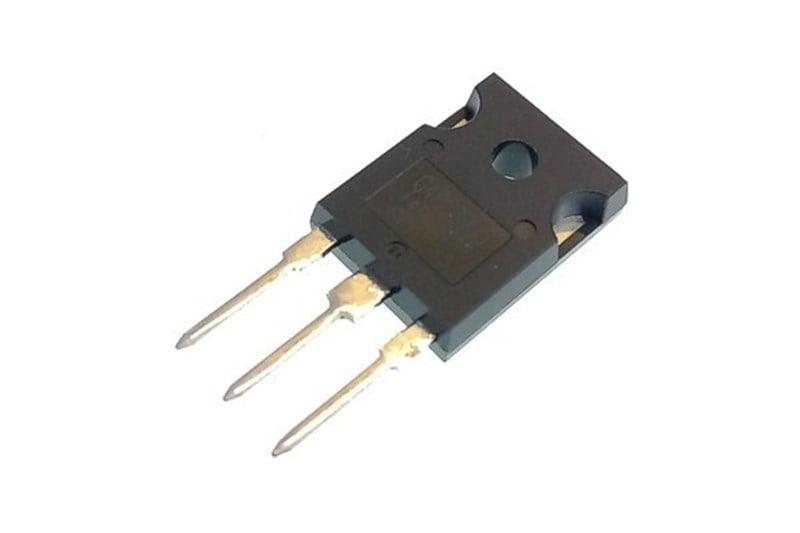

IRG Serisi (IGBT): Yüksek Voltaj Kontrolü

Kategorimizde yer alan IRG serisi komponentler standart bir Mosfet değil, IGBT'dir (Yalıtılmış Geçitli İki Kutuplu Transistör). Bir MOSFET'in yüksek hızlı anahtarlama yeteneği ile bir BJT'nin yüksek voltaj taşıma kapasitesini tek bir kılıfta birleştirirler. Genellikle AC motor sürücülerinde, indüksiyon ısıtıcılarında, kaynak makinelerinde ve güneş enerjisi invertörlerinde yüksek gerilimleri (Örn: 600V - 1200V) anahtarlamak için kullanılırlar.

Doğru Güç Mosfetini Seçerken Nelere Dikkat Edilmelidir?

Yanmış bir komponenti değiştirirken veya sıfırdan bir sürücü devresi tasarlarken datasheet okuması yapmak şarttır. Şu temel parametreleri mutlaka inceleyin:

Kanal Tipi (N-Channel / P-Channel): Akım akış yönünü belirler. N-Kanal Mosfetler genellikle yük ile şase (GND) arasına bağlanır ve Gate bacağına (+) voltaj verilerek iletime geçirilir. P-Kanal Mosfetler ise güç kaynağı (+) ile yük arasına bağlanır ve Gate bacağı şaseye çekildiğinde (-) iletime geçer.
Vds (Maksimum Drain-Source Voltajı): Mosfet'in kapalı konumdayken dayanabileceği maksimum gerilimdir. Sistem voltajınızın her zaman Mosfet'in Vds değerinin altında olduğundan emin olun.
Id (Maksimum Sürekli Akım) ve Rds(on): Mosfet'in iletebileceği maksimum akım (Id) ile iletim halindeyken oluşturduğu iç direncidir (Rds-on). Rds(on) değeri ne kadar düşükse, Mosfet üzerinden akım geçerken o kadar az ısınır ve güç kaybı yaşar.
Vgs(th) (Eşik Gerilimi): Mosfet'in iletime geçmeye başladığı voltajdır. Eğer Arduino gibi 5V çıkış veren bir cihazla doğrudan yüksek güçlü bir Mosfet sürecekseniz, "Logic-Level" (düşük tetikleme voltajına sahip) bir model seçmeli veya araya bir Mosfet sürücü entegre eklemelisiniz.

5. Sık Sorulan Sorular (SSS)

IRFZ44N ile IRF540N arasındaki temel fark nedir? İkisi de popüler N-Kanal güç Mosfetleridir. Temel fark gerilim (Vds) ve akım (Id) dayanımlarındadır. IRFZ44N 55 Volt / 49 Amper değerlerine sahipken; IRF540N daha yüksek gerilime dayanır (100 Volt) ancak daha düşük akım taşır (33 Amper). Projenizin önceliği yüksek akım ise IRFZ44N, yüksek voltaj ise IRF540N seçilmelidir.

Mosfet Gate bacağına neden direnç bağlanır? Mosfetlerin Gate (Geçit) bacakları yapısal olarak bir kondansatör gibi davranır. Mikrodenetleyici (Örn: Arduino) pininden doğrudan Gate bacağına bağlantı yapıldığında, Mosfet açılırken anlık olarak çok yüksek bir akım çeker ve bu durum mikrodenetleyicinin pinini yakabilir. Bunu engellemek için araya genellikle 100Ω ile 330Ω arası bir akım sınırlayıcı direnç (Gate Resistor) seri olarak bağlanır.

Mosfet ile röle arasındaki fark nedir? Röle mekanik bir anahtardır; bobini enerjilendiğinde fiziksel bir metal kontağı çeker, yavaştır ve ses çıkarır. Mosfet ise yarı iletkendir; hareketli parçası yoktur, tamamen sessizdir ve saniyede on binlerce kez (PWM) açılıp kapanabilir. DC motor hızı ayarlamak veya LED kısmak için röle kullanılamaz, mutlaka Mosfet kullanılmalıdır.

Yüksek akım çekerken soğutucu kullanmak şart mı? Kesinlikle. IRFP ve IRF serisi Mosfetler düşük iç dirence (Rds-on) sahip olsalar da, üzerinden 10-15 Amper gibi akımlar geçtiğinde Watt bazında ısı üretirler. Kılıf üzerindeki ısının dışarı atılamaması termal kaçak (thermal runaway) yaratır ve komponenti patlatır. Metal arka yüzeylerine termal macun sürülerek bir alüminyum soğutucuya vidalanmaları zorunludur.
