12V ile çalışan bir fanı, pompayı, LED sistemi ya da araç içi elektronik devreyi kontrol etmek istediğinizde, doğrudan kontrol kartı çıkışına güvenmek çoğu zaman doğru yöntem değildir. Çünkü birçok elektronik proje yalnızca “sinyal üretmekle” kalmaz; aynı zamanda bu sinyali güvenli şekilde daha güçlü bir yüke aktarmak zorundadır.

12V röle kartı, 12 volt besleme veya kontrol yapısına sahip sistemlerde elektrikli cihazları açıp kapatmak için kullanılan pratik bir anahtarlama modülüdür. Özellikle otomasyon, araç elektroniği, güvenlik sistemleri, hobi projeleri ve DC cihaz kontrol uygulamalarında yaygın olarak tercih edilir.

Doğru seçilmiş bir 12V röle kartı; projenizin daha kararlı çalışmasını, yüklerin güvenli kontrol edilmesini ve bağlantıların daha düzenli kurulmasını sağlar.

12V Röle Kartı Nedir

12V röle kartı, düşük güçlü bir kontrol sinyaliyle daha yüksek akım çeken cihazları açıp kapatmaya yarayan elektronik anahtarlama kartıdır.

Röle kartı üzerinde genellikle röle, tetikleme devresi, bağlantı terminalleri ve bazı modellerde koruma veya izolasyon bileşenleri bulunur. Bu yapı sayesinde kontrol devresi ile yük devresi birbirinden ayrılarak daha güvenli bir kullanım elde edilir.

Basit mantıkla çalışma şekli şöyledir:

• Kontrol devresi röle kartına sinyal gönderir.
• Röle kontakları açılır veya kapanır.
• Bağlı olan cihaz çalışır ya da durur.
• Kontrol kartı, yükü doğrudan taşımak zorunda kalmaz.

Bu nedenle 12V röle kartı, özellikle 12 voltluk sistemlerde cihaz kontrolü için güvenilir bir ara bağlantı elemanı olarak kullanılır.

12V Röle Kartı Ne İşe Yarar

12V röle kartları, 12 volt sistemlerde çalışan cihazların kontrol edilmesini sağlar. Bir sensör, buton, zamanlayıcı, mikrodenetleyici veya kumanda devresi üzerinden röle tetiklenebilir.

12V röle kartı ile kontrol edilebilecek bazı cihazlar:

• DC fanlar
• Mini su pompaları
• LED sistemleri
• Araç içi elektronik cihazlar
• Alarm ve siren devreleri
• Solenoid kilitler
• Motorlu mekanizmalar
• Aydınlatma sistemleri
• Akü destekli cihazlar
• Otomasyon ekipmanları

Özellikle “12V ile çalışan bir cihazı koşula bağlı olarak açıp kapatmak” istiyorsanız, 12V röle kartı doğru kategorilerden biridir.

12V Röle Kartı Hangi Projelerde Kullanılır?

12V röle kartı, hem hobi elektroniği hem de daha pratik saha uygulamaları için geniş kullanım alanına sahiptir.

Araç Elektroniği Projeleri

Araç sistemlerinde 12V besleme yaygın olduğu için 12V röle kartları araç içi uygulamalarda sıkça kullanılır.

Kullanım örnekleri:

• Ek aydınlatma kontrolü
• Fan kontrolü
• Siren veya alarm devresi
• Araç içi aksesuar aç-kapa uygulamaları
• Akü destekli sistemler
• Otomatik cihaz kontrol projeleri

Araç elektroniğinde röle kartı seçerken titreşim, bağlantı güvenliği ve akım kapasitesi özellikle önemlidir.

12V Fan ve Pompa Kontrolü

DC fanlar ve küçük pompalar genellikle 12V ile çalışır. Bu cihazları bir sensör ya da mikrodenetleyici ile kontrol etmek için 12V röle kartı kullanılabilir.

Örneğin:

• Sıcaklık artınca fan çalıştırma
• Su seviyesi algılanınca pompa açma
• Zamanlayıcı ile havalandırma kontrolü
• Nem sensörüyle sulama sistemi kurma

Bu tarz projelerde röle kartının kontak akım kapasitesi, bağlı cihazın çektiği akımdan yüksek olmalıdır.

LED ve Aydınlatma Sistemleri

12V LED şeritler, modül LED’ler ve düşük voltajlı aydınlatma sistemleri röle kartlarıyla açılıp kapatılabilir.

Özellikle basit aç-kapa kontrolü gereken projelerde 12V röle kartı yeterli olabilir. Ancak LED parlaklık kontrolü, dimmer veya PWM kontrolü yapılacaksa röle yerine MOSFET tabanlı çözümler daha uygun olabilir.

Güvenlik ve Alarm Sistemleri

Alarm, siren, uyarı lambası veya güvenlik sensörüyle çalışan sistemlerde 12V röle kartı kullanılabilir.

Örneğin hareket algılandığında siren çalıştırmak, kapı sensörü tetiklendiğinde uyarı lambasını yakmak veya manyetik kontakla alarm sistemini devreye almak mümkündür.

Otomasyon ve Kontrol Devreleri

12V röle kartları, küçük ölçekli otomasyon sistemlerinde cihazları senaryoya bağlı olarak kontrol etmek için kullanılabilir.

Bu projelerde röle kartı şu amaçlarla tercih edilebilir:

• Belirli saatte cihaz çalıştırma
• Sensör verisine göre çıkış kontrolü
• Uzaktan kumanda ile yük anahtarlama
• Akü destekli sistemlerde cihaz yönetimi
• Kontrol paneli üzerinden aç-kapa işlemleri

12V Röle Kartı Seçerken Nelere Dikkat Edilmeli

Her 12V röle kartı aynı kullanım amacı için uygun değildir. Bu nedenle ürün seçerken yalnızca “12V” ifadesine bakmak yeterli olmaz.

Kontak Akım Kapasitesi

Röle kartının kontrol edeceği cihazın çektiği akım, röle kontaklarının taşıyabileceği değerden düşük olmalıdır.

Örneğin bir pompa ilk çalışırken nominal akımından daha yüksek ani akım çekebilir. Bu nedenle seçim yaparken yalnızca cihazın normal çalışma akımına değil, ilk kalkış akımına da dikkat edilmelidir.

Kanal Sayısı

Kaç cihazı kontrol edeceğinize göre kanal sayısı belirlenmelidir.

• Tek cihaz için 1 kanal 12V röle kartı
• İki farklı cihaz için 2 kanal 12V röle kartı

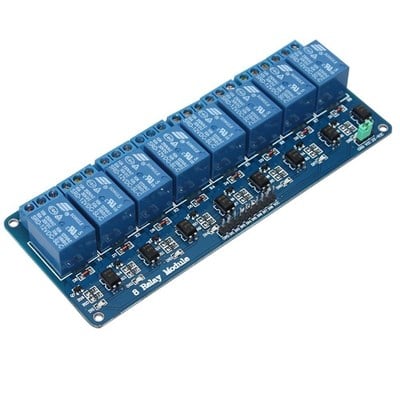

• Birden fazla çıkış için 4 veya 8 kanal röle kartı

Çok kanallı kartlar, otomasyon projelerinde daha düzenli ve kompakt bağlantı imkanı sağlar.

Tetikleme Yapısı

Röle kartları farklı tetikleme mantıklarıyla çalışabilir. Bazı modeller yüksek seviye, bazı modeller düşük seviye sinyalle tetiklenir.

Kullanacağınız kontrol devresiyle röle kartının tetikleme yapısının uyumlu olması gerekir. Aksi halde röle beklediğiniz durumda değil, ters durumda çalışabilir.

Besleme ve Kontrol Uyumu

12V röle kartı kullanırken kartın besleme voltajı, kontrol sinyali ve bağlı yükün çalışma yapısı birlikte değerlendirilmelidir.

Bazı projelerde röle kartı 12V ile beslenirken kontrol sinyali farklı bir seviyeden gelebilir. Bu durumda uyumlu tetikleme yapısına sahip kart tercih edilmelidir.

Bağlantı Terminalleri

Özellikle kalıcı kurulumlarda vida terminalli röle kartları daha güvenli bağlantı sağlar. Prototip projelerde ise jumper kablo uyumlu yapılar kullanım kolaylığı sunar.

12V Röle Kartı ile 5V Röle Kartı Arasındaki Fark

12V röle kartı ile 5V röle kartı arasındaki temel fark, röle bobininin veya kartın çalışma besleme gerilimidir.

5V röle kartları genellikle Arduino gibi düşük voltajlı geliştirme kartlarıyla doğrudan kullanılır. 12V röle kartları ise 12V güç altyapısına sahip sistemlerde tercih edilir.

Kısaca:

• 5V röle kartı: Arduino ve düşük voltajlı kontrol projeleri için uygundur.
• 12V röle kartı: 12V adaptör, akü veya araç elektroniği kullanılan projelerde avantajlıdır.
• 5V sistemler: Eğitim, prototip ve mikrodenetleyici projelerinde yaygındır.
• 12V sistemler: Fan, pompa, LED, araç elektroniği ve otomasyon uygulamalarında sık kullanılır.

Seçim yaparken kontrol kartınızın çıkış seviyesi, röle kartının besleme ihtiyacı ve yükün çalışma voltajı birlikte değerlendirilmelidir.

12V Röle Kartı ile MOSFET Kartı Ne Zaman Ayrılır?

12V röle kartı, aç-kapa kontrolü için oldukça kullanışlıdır. Ancak her 12V yük için röle en iyi seçim değildir.

Eğer yük yalnızca açılıp kapanacaksa röle kartı yeterli olabilir. Fakat hız kontrolü, parlaklık ayarı veya çok sık anahtarlama gerekiyorsa MOSFET kartı daha doğru olabilir.

Örnek seçim mantığı:

• 12V pompayı aç-kapatmak için 12V röle kartı
• 12V fanı sadece çalıştırıp durdurmak için 12V röle kartı
• 12V LED şerit parlaklığı ayarlamak için MOSFET kartı
• DC motor hız kontrolü yapmak için MOSFET kartı
• Saniyede çok sık anahtarlama yapmak için MOSFET kartı

Uzman ipucu: Röle kartları mekanik anahtarlama yaptığı için çok sık aç-kapa yapılacak projelerde kontak ömrü önemlidir. Hızlı ve sessiz kontrol gereken DC sistemlerde MOSFET tabanlı çözümler daha uzun ömürlü olabilir.

12V Röle Kartı Kullanırken Sık Yapılan Hatalar

12V röle kartı projelerinde yaşanan sorunların büyük kısmı yanlış bağlantı veya yetersiz güç planlamasından kaynaklanır.

Sık yapılan hatalar:

• Röle kontak akımını kontrol etmeden yük bağlamak
• Pompa veya motorun ilk kalkış akımını hesaba katmamak
• Kontrol sinyali ile röle tetikleme yapısını karıştırmak
• 12V besleme hattını yetersiz adaptörle kurmak
• AC ve DC yük bağlantılarını aynı mantıkla değerlendirmek
• Ortak GND ihtiyacını gözden kaçırmak
• Röle ile PWM kontrolü yapmaya çalışmak
• Kablo kesitini yük akımına göre seçmemek
• Yüksek akımlı devrelerde koruma elemanı kullanmamak

Röle tıklıyor ama cihaz düzgün çalışmıyorsa problem çoğu zaman röle kartında değil, yük tarafındaki güç kaynağı veya bağlantı yapısındadır.

12V Röle Kartı Satın Alırken Hangi Model Tercih Edilmeli?

Doğru 12V röle kartını seçmek için önce projenizin teknik ihtiyacını netleştirmeniz gerekir.

Seçim yapmadan önce şu soruları yanıtlayın:

• Kaç cihaz kontrol edilecek?
• Bağlanacak cihaz kaç amper akım çekiyor?
• Cihaz AC mi DC mi çalışıyor?
• Röle kartı hangi sinyalle tetiklenecek?
• Sistem araç aküsü, adaptör veya farklı bir güç kaynağıyla mı çalışacak?
• Proje geçici prototip mi, kalıcı kurulum mu?
• Sık aç-kapa yapılacak mı?
• İzolasyon veya koruma ihtiyacı var mı?

Tek bir 12V fan, pompa veya LED hattını açıp kapatmak için 1 kanal röle kartı yeterli olabilir. Birden fazla cihazın kontrol edileceği sistemlerde ise çok kanallı 12V röle kartları daha düzenli bir çözüm sunar.

12V Röle Kartı Fiyatları Neye Göre Değişir

12V röle kartı fiyatları; kanal sayısı, röle kalitesi, kontak akım kapasitesi, izolasyon yapısı, bağlantı terminalleri ve kart tasarımına göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Kanal sayısı
• Maksimum akım kapasitesi
• Optokuplör izolasyonu
• Röle markası ve kalite seviyesi
• Vida terminal yapısı
• Koruma devreleri
• Kart üzerindeki ek bileşenler
• Kullanım amacına uygunluk

Uygun fiyatlı bir kart basit projeler için yeterli olabilir. Ancak motor, pompa, ısıtıcı veya sürekli çalışan sistemlerde güvenilirlik daha önemli hale gelir.

Sonuç: 12V Röle Kartı ile Güvenli Cihaz Kontrolü Sağlayın

12V röle kartı, 12 volt altyapıya sahip elektronik projelerde fan, pompa, LED, alarm, araç elektroniği ve otomasyon ekipmanlarını güvenli şekilde açıp kapatmak için kullanılır. Doğru ürün seçimiyle hem kontrol devresini koruyabilir hem de bağlı cihazları daha kararlı şekilde yönetebilirsiniz.

Projenizde kanal sayısını, yük akımını, tetikleme yapısını ve güç kaynağı kapasitesini doğru belirleyerek daha güvenli ve uzun ömürlü bir sistem kurabilirsiniz.

Daha fazla kontrol kartı seçeneği için Röle ve MOSFET Kartı kategorisini inceleyebilirsiniz.
