Elektronik devrelerde akım kontrolünü sağlamak ve hassas bileşenleri ters voltaj hatalarından korumak için diyot kullanımı zorunludur. Diyot çeşitleri kategorimizde; alternatif akımı (AC) doğru akıma (DC) çeviren standart doğrultucu diyotları, belirli bir voltajda iletime geçerek devreyi koruyan zener diyotları, çok yüksek frekanslarda anahtarlama yapabilen schottky diyotları ve köprü (bridge) tipi doğrultucuları bulabilirsiniz. 1N4001 serisinden 1N4148 sinyal diyotlarına kadar projelerinizde en çok ihtiyaç duyacağınız tüm modelleri teknik özelliklerine göre inceleyebilir, uygun fiyatlarla hemen sipariş verebilirsiniz.

Elektronik Devrelerin Tek Yönlü Valfi: Diyot Nedir?

Diyot, elektrik akımının yalnızca tek bir yönde akmasına izin veren, ters yöndeki akımı ise bloke eden iki bacaklı (Anot ve Katot) yarı iletken bir devre elemanıdır. Bir su tesisatındaki "çekvalf" sistemine benzer şekilde çalışır. Bu temel özellik sayesinde diyotlar; pillerin yanlış takılmasını engelleyen ters polarite korumalarında, adaptör veya trafolarda alternatif akımın doğrultulmasında ve motor gibi bobinli yüklerin durması anında oluşan ters indükleme akımlarının sönümlenmesinde kullanılır.

Kategorimizde Bulunan Başlıca Diyot Çeşitleri

Her elektronik projenin taşıdığı akım yükü, çalışma frekansı ve voltaj eşiği farklıdır. Bu teknik farklılıklar, çeşitli diyot tiplerinin geliştirilmesini sağlamıştır:

Doğrultucu (Rectifier) Diyotlar

Genellikle silisyumdan üretilen ve güç elektroniğinin temelini oluşturan elemanlardır. Klasik 1N4000 serisi (Örn: 1N4001, 1N4007) bu gruba girer. Üzerinden 1 Amper veya daha fazla akım geçirebilen bu modeller, düşük frekanslı şebeke elektriğini (AC) doğru akıma (DC) dönüştürmek veya motor/röle devrelerinde koruma amaçlı olarak yaygın şekilde kullanılır.

Zener Diyotlar ile Voltaj Regülasyonu

Standart diyotlar ters yönde akım geçirmez ve zorlandığında bozulur. Zener diyotlar ise, ters yönde uygulanan gerilim belirli bir seviyeye (örneğin 5.1V, 12V gibi Zener voltajına) ulaştığında akım geçirmeye başlayacak şekilde özel tasarlanmıştır. Bu özellikleri sayesinde güç kaynaklarında basit bir voltaj regülatörü (sabitleyici) olarak veya hassas mikrodenetleyicileri aşırı voltajdan korumak için kırpıcı devrelerde kullanılırlar.

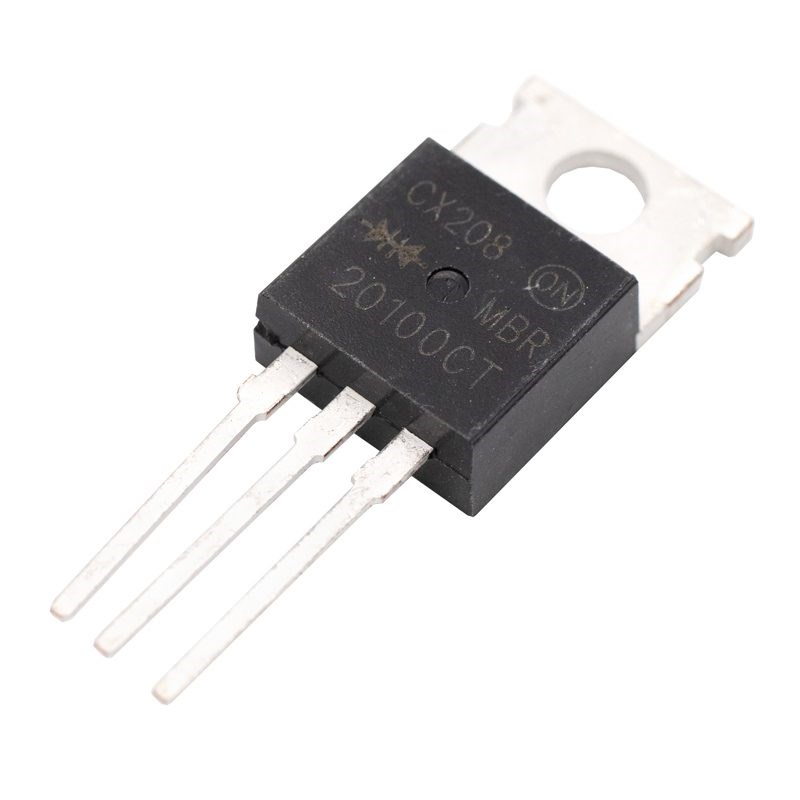

Schottky Diyotlar ve Hızlı Anahtarlama

Schottky diyotlar, standart silisyum diyotlara göre iki büyük avantaja sahiptir: İleri yön gerilim düşümleri çok azdır (silisyumda 0.7V iken Schottky'de 0.2V-0.3V arasıdır) ve açılıp kapanma (anahtarlama) süreleri inanılmaz derecede hızlıdır. Bu yapıları sayesinde, yüksek frekanslı SMPS (anahtarlamalı güç kaynağı) devrelerinde ve 3D yazıcı/robotik motor sürücülerinde geri dönüş (flyback) diyotu olarak ısınmadan yüksek verimle çalışırlar.

Köprü (Bridge) Diyotlar

Trafodan çıkan alternatif akımın (AC) her iki dalgasını da (pozitif ve negatif) kullanarak tam dalga doğru akım (DC) elde etmek için dört adet doğrultucu diyotun bir araya getirildiği hazır paket (kılıf) modülleridir. Güçlü adaptör tasarımlarında, invertör devrelerinde ve amfi beslemelerinde kart üzerinde yer tasarrufu sağlamak için tercih edilirler.

Projeniz İçin Doğru Diyot Seçim Kriterleri

Arızalı bir kart üzerindeki diyotu değiştirirken veya sıfırdan bir prototip oluştururken iki ana datasheet verisine dikkat etmelisiniz:

• Maksimum İleri Akım (If - Forward Current): Diyotun normal iletim yönünde dayanabileceği sürekli akım sınırıdır. Örneğin, 1N4007 modeli 1 Amper akıma dayanırken, daha büyük bir model olan 1N5408, 3 Amper'e kadar dayanabilir.

• Ters Tepe Gerilimi (PIV veya VRRM): Diyot ters kutuplanmışken (akımı bloke ederken) bozulmadan dayanabileceği maksimum voltajdır. Örneğin, 100V'luk bir sistem tasarlıyorsanız, PIV değeri 50V olan bir diyot kullanırsanız eleman saniyeler içinde yanarak kısa devre olur.

5. Sık Sorulan Sorular (SSS)

Diyotun Anot ve Katot ucu nasıl anlaşılır? Fiziksel komponentin (DIP kılıf) üzerinde bir tarafa yakın gri veya siyah renkli bir çizgi bulunur. Bu çizginin olduğu taraf Katot (Eksi / -), çizgisiz olan düz taraf ise Anot (Artı / +) ucudur. Akım her zaman Anot'tan Katot'a doğru akar.

1N4148 ile 1N4007 birbirinin yerine kullanılabilir mi? Kullanım amacına bağlıdır, ancak genellikle hayır. 1N4007 bir güç diyotudur; 1000V'a kadar dayanır ve 1 Amper taşır ancak yavaştır. 1N4148 ise bir sinyal (anahtarlama) diyotudur; çok hızlıdır ancak sadece 200mA gibi düşük bir akım taşıyabilir. Motor sürmek için 1N4148 kullanırsanız anında yanacaktır.

Motor devrelerine neden ters diyot bağlanır? DC motorlar ve röleler yapıları gereği büyük birer bobindir. Enerjiyi kestiğiniz anda bobin üzerinde kalan manyetik alan, ters yönde çok yüksek bir anlık voltaj (zıt EMK) üretir. Bu voltaj, devredeki Mosfet veya transistörleri patlatabilir. Motora ters paralel bağlanan bir diyot (Flyback diyotu), bu zararlı akımı kendi içinde çevirerek sönümler ve devreyi korur.

Zener diyotu standart diyot gibi bağlarsam ne olur? Zener diyot ileri yönde bağlandığında (Anot'tan Katot'a akım veridiğinde) tıpkı sıradan bir diyot gibi davranır ve sadece tek yönlü iletim yapar (yaklaşık 0.7V voltaj düşümü ile). Zener diyotun voltaj regülasyon özelliğinden faydalanmak için mutlaka devreye ters bağlanması (Katot ucuna pozitif, Anot ucuna negatif/GND verilmesi) ve araya akım sınırlayıcı bir direnç konulması gerekir.
