Bir mekanizmayı sadece döndürmek değil, belirli bir açıya hassas şekilde getirmek istiyorsanız sıradan motor kontrol çözümleri yeterli olmayabilir. Robot kolun belirli pozisyona gitmesi, kamera platformunun sağa-sola dönmesi, maket kapağının açılması ya da pan-tilt sisteminin kontrollü hareket etmesi için servo motor kontrol çözümlerine ihtiyaç duyulur.

Servo motor kontrol kartları, servo motorların açı, konum ve hareket davranışını daha düzenli şekilde yönetmek için kullanılan elektronik kontrol modülleridir. Arduino, ESP32, Raspberry Pi, robotik, RC sistemler, otomasyon ve hobi projelerinde hassas hareket kontrolü için tercih edilir.

Doğru servo motor kontrol kartı seçildiğinde hareket daha kararlı, daha kontrollü ve projeye uygun hale gelir.

Servo Motor Kontrol Kartı Nedir?

Servo motor kontrol kartı, servo motorların belirli açı aralıklarında çalışmasını sağlayan elektronik kontrol modülüdür. Servo motorlar genellikle PWM sinyaliyle kontrol edilir ve verilen sinyale göre belirli bir pozisyona hareket eder.

Bu kartlar, özellikle birden fazla servo motorun aynı projede kullanıldığı sistemlerde daha düzenli kontrol imkanı sağlar.

Temel çalışma mantığı şöyledir:

• Kontrol kartı servo motor kontrol modülüne sinyal gönderir.
• Servo motor, gelen PWM sinyaline göre hedef açıya hareket eder.
• Motor, belirlenen pozisyonu korumaya çalışır.
• Proje içinde hassas mekanik hareket elde edilir.

Bu yapı sayesinde robotik ve mekanik projelerde açıya bağlı hareket kontrolü kolaylaşır.

Servo Motor Kontrol Ne İşe Yarar?

Servo motor kontrol çözümleri, bir motorun yalnızca dönmesini değil, istenen konuma gitmesini sağlar. Bu nedenle servo motorlar; açı, pozisyon ve sınırlı hareket gereken projelerde oldukça kullanışlıdır.

Yaygın kullanım alanları:

• Robot kol projeleri
• Pan-tilt kamera sistemleri
• RC araç direksiyon kontrolü
• Otomatik kapak mekanizmaları
• Maket ve animatronik projeler
• Gimbal ve yönlendirme sistemleri
• Sensör yönlendirme mekanizmaları
• Arduino servo kontrol projeleri
• Eğitim ve hobi elektroniği uygulamaları
• Küçük mekanik otomasyon sistemleri

Özellikle “motor belirli bir açıda dursun” veya “mekanizma kontrollü şekilde hareket etsin” istenen projelerde servo motor kontrol kartları doğru ürün grubudur.

Servo Motor Kontrol Hangi Projelerde Kullanılır?

Servo motor kontrol kartları, hassas hareket isteyen birçok elektronik ve mekanik projede kullanılabilir.

Robot Kol Projeleri

Servo motorların en yaygın kullanım alanlarından biri robot kol uygulamalarıdır. Her eklemde kullanılan servo motor, kolun belirli açılarla hareket etmesini sağlar.

Kullanım örnekleri:

• Mini robot kol
• Kavrama mekanizması
• Eğitim amaçlı robotik kol
• Arduino kontrollü kol sistemi
• Nesne taşıma projeleri
• Çok eksenli hareket uygulamaları

Robot kol projelerinde servo motorun tork değeri, taşıyacağı yükle uyumlu olmalıdır. Yetersiz tork, motorun titremesine veya hedef pozisyona ulaşamamasına neden olabilir.

Pan-Tilt Kamera Sistemleri

Kamera, sensör veya lazer modülünü sağa-sola ve yukarı-aşağı hareket ettirmek için servo motor kontrol sistemleri kullanılabilir.

Bu sistemler özellikle şu projelerde tercih edilir:

• Kamera yönlendirme platformu
• Ultrasonik sensör tarama sistemi
• Lazer hedefleme projeleri
• Güvenlik kamerası hareket mekanizması
• Görüntü takip sistemleri
• FPV ve RC uygulamaları

Pan-tilt projelerinde hareket aralığı, servo motor açısı ve mekanik bağlantı yapısı doğru planlanmalıdır.

RC Araç ve Direksiyon Mekanizmaları

RC araçlarda direksiyon kontrolü için servo motorlar yaygın şekilde kullanılır. Servo motor kontrol kartları, direksiyon açısını daha kontrollü şekilde yönetmeye yardımcı olur.

Kullanım alanları:

• RC araba direksiyon kontrolü
• Tekne dümen mekanizması
• Uçak kanat kontrolü
• Robot araba yönlendirme sistemi
• Hobi araç projeleri

Bu projelerde servo motorun tepki hızı ve tork değeri önemlidir. Zayıf servo, aracın yön kontrolünde kararsızlık oluşturabilir.

Otomatik Kapak ve Mekanik Hareket Projeleri

Belirli bir açıda açılıp kapanması gereken kapak, mandal, kol veya küçük mekanik sistemlerde servo motor kontrol modülleri kullanılabilir.

Örnek projeler:

• Otomatik çöp kutusu kapağı
• Mini kapı mekanizması
• Kilit açma sistemi
• Sensörlü kapak açma
• Maket hareket mekanizmaları
• Otomatik yemleme projeleri

Bu tarz sistemlerde servo motorun hareket sınırları mekanik yapıya göre ayarlanmalıdır.

Animatronik ve Maket Projeleri

Maket, oyuncak ve animatronik projelerde servo motorlar gerçekçi hareketler oluşturmak için kullanılır.

Kullanım örnekleri:

• Göz hareketi
• Ağız açma-kapama
• Kanat hareketi
• Kol veya kafa dönüşü
• Figür animasyonları
• Sahne mekanizmaları

Servo motor kontrol kartları, bu hareketlerin daha düzenli ve tekrarlanabilir şekilde yapılmasını sağlar.

Servo Motor Kontrol Kartı Seçerken Nelere Dikkat Edilmeli?

Servo motor kontrol kartı seçerken yalnızca kaç servo desteklediğine bakmak yeterli değildir. Motor tipi, tork ihtiyacı, besleme voltajı ve kontrol yöntemi birlikte değerlendirilmelidir.

Servo Sayısı

Projede kaç servo motor kullanılacağı, kontrol kartı seçiminde en önemli kriterlerden biridir.

• Tek servo için basit kontrol yapısı yeterli olabilir.

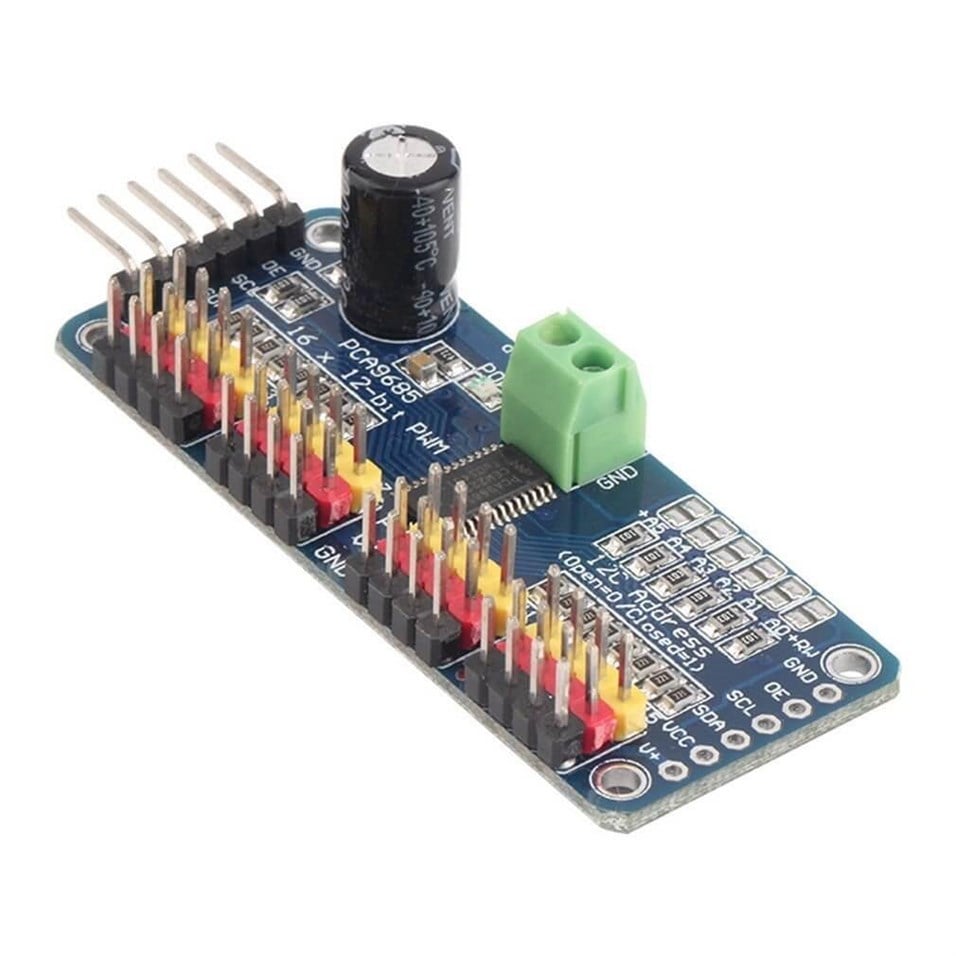

• Birkaç servo için çok kanallı servo kontrol kartları tercih edilebilir.
• Robot kol gibi çok eksenli sistemlerde daha fazla kanal gerekir.

Özellikle ileride projeye yeni servo motor ekleme ihtimali varsa kanal sayısında pay bırakmak daha sağlıklı olur.

Servo Motor Tork Değeri

Tork, servo motorun yükü hareket ettirme gücünü belirler. Küçük ve hafif mekanizmalarda düşük torklu servo yeterli olabilir. Ancak robot kol, kapak, kamera veya taşıma mekanizması gibi projelerde daha güçlü servo motor gerekebilir.

Yetersiz tork şu sorunlara neden olabilir:

• Motorun titremesi
• Hedef açıya ulaşamaması
• Aşırı ısınma
• Mekanizmanın zorlanması
• Kararsız hareket

Bu nedenle kontrol kartı kadar kullanılacak servo motorun gücü de doğru seçilmelidir.

Besleme Voltajı ve Güç Kaynağı

Servo motorlar, özellikle hareket anında yüksek akım çekebilir. Bu nedenle birden fazla servo kullanılan projelerde mikrodenetleyici üzerinden besleme yapmak doğru değildir.

Dikkat edilmesi gerekenler:

• Servo motorun çalışma voltajı
• Toplam akım ihtiyacı
• Harici güç kaynağı gereksinimi
• Ortak GND bağlantısı
• Besleme hattının kararlılığı

Uzman ipucu: Servo motor titriyorsa veya kontrol kartı resetleniyorsa sorun çoğu zaman kodda değil, yetersiz güç kaynağındadır. Servo projelerinde ayrı ve yeterli akım sağlayan güç kaynağı kullanmak çoğu problemi çözer.

PWM Kontrol Desteği

Servo motorlar genellikle PWM sinyaliyle kontrol edilir. Bu nedenle kontrol kartının servo motorların ihtiyaç duyduğu PWM sinyalini kararlı şekilde üretebilmesi gerekir.

Birden fazla servo kullanılan projelerde özel servo kontrol kartları, mikrodenetleyicinin pin ve zamanlama yükünü azaltabilir.

Arduino ve ESP32 Uyumluluğu

Servo motor kontrol kartı seçerken kullanacağınız geliştirme kartıyla uyumluluk önemlidir.

Arduino projelerinde kütüphane desteği yaygın olduğu için kullanım kolaydır. ESP32 projelerinde ise PWM kanal yapısı, lojik seviye ve güç beslemesi dikkatle değerlendirilmelidir.

Servo Motor ile DC Motor Arasındaki Fark

Servo motor ve DC motor aynı amaçla kullanılmaz. DC motor sürekli dönerken, servo motor genellikle belirli açı aralıklarında pozisyon kontrolü sağlar.

Kısaca:

• Servo motor: Belirli açı ve pozisyon kontrolü için kullanılır.
• DC motor: Sürekli dönüş ve hız kontrolü için kullanılır.
• Servo motor: Robot kol, kapak, kamera yönlendirme için uygundur.
• DC motor: Tekerlek, fan, pompa ve döner sistemler için uygundur.
• Servo motor: Pozisyon tutabilir.
• DC motor: Ek kontrol olmadan belirli pozisyonda durmaz.

Bu nedenle projenizde hareketin türünü doğru belirlemek gerekir. Açı kontrolü gerekiyorsa servo motor, sürekli dönüş gerekiyorsa DC motor daha uygun olabilir.

Servo Motor Kontrol ile Step Motor Kontrol Arasındaki Fark

Servo motorlar ve step motorlar hassas hareket projelerinde kullanılsa da çalışma mantıkları farklıdır.

Servo motorlar belirli açı aralıklarında hızlı ve pratik pozisyon kontrolü sunar. Step motorlar ise adım adım hareket ederek hassas konumlandırma sağlar.

Kısaca:

• Servo motor: Açısal pozisyon kontrolü için pratiktir.
• Step motor: Hassas adım ve pozisyonlama için uygundur.
• Servo motor: Robot kol ve pan-tilt projelerinde sık kullanılır.
• Step motor: CNC, 3D yazıcı ve lineer hareket sistemlerinde tercih edilir.
• Servo motor: Genellikle daha kolay kontrol edilir.
• Step motor: Daha hassas hareket planlaması gerektirebilir.

Karşı sezgisel ama önemli nokta: Hassas hareket isteyen her projede step motor kullanmak gerekmez. Açısal hareket ve mekanik tepki gerekiyorsa servo motor çoğu zaman daha basit, hızlı ve yeterli bir çözümdür.

Servo Motor Kontrol Kullanırken Sık Yapılan Hatalar

Servo motor projelerinde yaşanan sorunların büyük bölümü güç kaynağı, tork seçimi ve mekanik yük kaynaklıdır.

Sık yapılan hatalar:

• Servo motoru doğrudan Arduino 5V pininden beslemek
• Yetersiz akım sağlayan adaptör kullanmak
• Servo torkunu yükten düşük seçmek
• Ortak GND bağlantısını unutmak
• Mekanik hareket sınırlarını zorlamak
• Çok sayıda servoyu tek güç hattından plansız beslemek
• PWM sinyal pinini yanlış seçmek
• Servo açısını mekanik yapıya göre sınırlandırmamak
• Servo motoru sürekli zorlanma altında bırakmak
• Güç hattında voltaj düşümünü hesaba katmamak

Servo motor ısınıyor, titriyor veya sürekli ses çıkarıyorsa mekanik yük, güç kaynağı ve açı sınırları mutlaka kontrol edilmelidir.

Servo Motor Kontrol Kartı Satın Alırken Hangi Model Seçilmeli?

Doğru servo motor kontrol kartını seçmek için projenizin hareket ihtiyacını netleştirmeniz gerekir.

Satın almadan önce şu soruları değerlendirin:

• Kaç servo motor kontrol edilecek?
• Servo motorlar kaç volt ile çalışıyor?
• Toplam akım ihtiyacı ne kadar?
• Robot kol gibi çok eksenli bir sistem mi kurulacak?
• Arduino, ESP32 veya Raspberry Pi mi kullanılacak?
• Harici güç beslemesi gerekiyor mu?
• Hassas açı kontrolü mü, basit hareket mi isteniyor?
• Servo motor yük altında uzun süre çalışacak mı?
• Mekanik hareket sınırları belli mi?
• Proje prototip mi, kalıcı kullanım mı olacak?

Tek servo kullanılan basit projelerde temel bağlantı yeterli olabilir. Çok sayıda servo kullanılan robot kol, animatronik veya pan-tilt sistemlerinde çok kanallı servo kontrol kartları daha düzenli ve güvenilir çözüm sunar.

Servo Motor Kontrol Fiyatları Neye Göre Değişir?

Servo motor kontrol kartı fiyatları; kanal sayısı, desteklenen voltaj aralığı, kontrol hassasiyeti, bağlantı yapısı, kart kalitesi ve kullanım amacına göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Kanal sayısı
• Servo motor uyumluluğu
• Besleme voltajı desteği
• PWM kontrol yapısı
• Arduino ve ESP uyumluluğu
• Harici güç bağlantısı
• Kart üzerindeki koruma bileşenleri
• Bağlantı terminal yapısı
• Kullanım amacına uygunluk

Basit hobi projeleri için ekonomik servo kontrol çözümleri yeterli olabilir. Ancak çoklu servo, robot kol veya sürekli çalışan sistemlerde daha kararlı ve kaliteli kontrol kartları tercih edilmelidir.

Servo Motor Kontrol ile Projelerinize Hassas Hareket Ekleyin

Servo motor kontrol kartları; robot kol, pan-tilt kamera, RC araç, otomatik kapak, animatronik, maket ve hobi projelerinde hassas açı kontrolü sağlamak için kullanılan önemli elektronik modüllerdir. Doğru ürün seçildiğinde mekanik hareket daha kararlı, daha kontrollü ve daha güvenli hale gelir.

Ürün seçerken servo sayısını, tork ihtiyacını, besleme voltajını, toplam akım değerini, PWM kontrol yapısını ve proje mekanik sınırlarını birlikte değerlendirmek gerekir.
