DC motor, LED şerit, fan ya da yüksek akım çeken bir yükü kontrol etmek istiyorsanız, her zaman röle kullanmak en doğru çözüm olmayabilir. Röle kartları aç-kapa işlemleri için pratik olsa da hızlı anahtarlama, sessiz çalışma ve PWM kontrolü gereken projelerde MOSFET kartı çok daha verimli bir seçenektir.

MOSFET kartları; Arduino, ESP32, Raspberry Pi ve farklı kontrol devreleriyle DC yükleri güvenli şekilde sürmek için kullanılan elektronik anahtarlama modülleridir. Özellikle LED parlaklık kontrolü, motor hız kontrolü, fan yönetimi, ısıtıcı tel kontrolü ve bataryalı projelerde tercih edilir.

Doğru MOSFET kartı seçildiğinde sistem daha az ısınır, daha sessiz çalışır ve röleye göre çok daha hızlı tepki verir.

MOSFET Kartı Nedir?

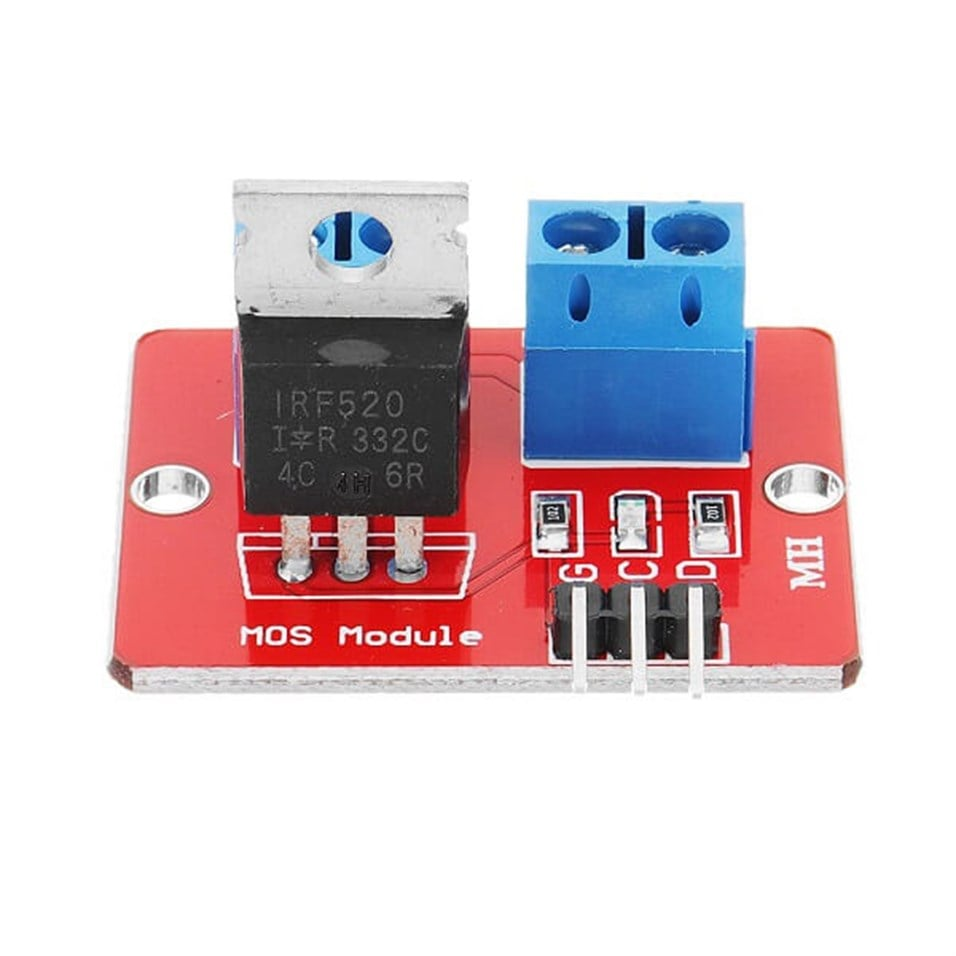

MOSFET kartı, düşük güçlü bir kontrol sinyaliyle daha yüksek akım çeken DC yükleri kontrol etmeye yarayan elektronik sürücü kartıdır.

Bu kartlar, mikrodenetleyiciden gelen sinyali kullanarak bağlı yükün açılmasını, kapanmasını veya PWM sinyaliyle kademeli şekilde kontrol edilmesini sağlar.

Basit çalışma mantığı şöyledir:

• Kontrol kartı MOSFET kartına sinyal gönderir.
• MOSFET, DC yükün akım geçişini yönetir.
• Bağlı cihaz açılır, kapanır veya kontrollü çalışır.
• Mikrodenetleyici yüksek akımı doğrudan taşımak zorunda kalmaz.

Bu yapı sayesinde düşük güçlü kontrol devreleriyle daha güçlü DC cihazlar güvenli şekilde yönetilebilir.

MOSFET Kartı Ne İşe Yarar?

MOSFET kartı, özellikle DC yüklerin hızlı ve verimli şekilde kontrol edilmesi gereken projelerde kullanılır. Röle gibi mekanik kontakla çalışmadığı için sessizdir ve çok daha hızlı anahtarlama yapabilir.

MOSFET kartı ile kontrol edilebilecek bazı yükler:

• LED şeritler
• DC motorlar
• Fanlar
• Isıtıcı teller
• Mini pompalar
• Solenoidler
• Güçlü LED modülleri
• Bataryalı DC sistemler
• Arduino kontrollü yükler
• PWM destekli devreler

Özellikle “sadece aç-kapa değil, hız veya parlaklık kontrolü de istiyorum” diyorsanız MOSFET kartı doğru kategorilerden biridir.

MOSFET Kartı Hangi Projelerde Kullanılır?

MOSFET kartları hobi elektroniğinden mühendislik prototiplerine kadar birçok alanda kullanılabilir.

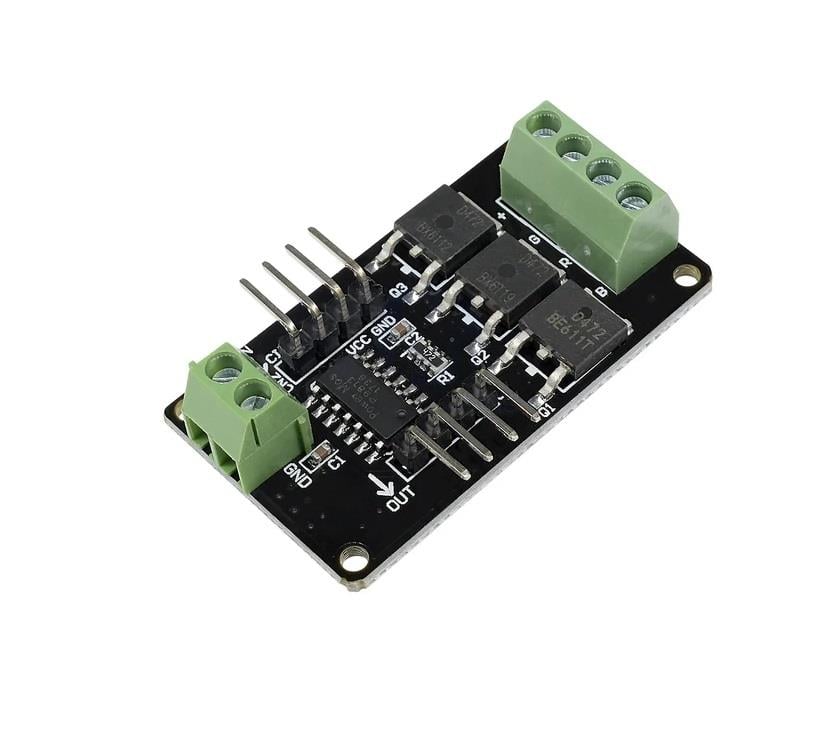

LED Şerit Kontrol Projeleri

LED şeritlerde yalnızca aç-kapa yapmak yeterli olmayabilir. Parlaklık ayarı, efekt kontrolü veya PWM dimmer uygulamaları için MOSFET kartları oldukça kullanışlıdır.

Kullanım örnekleri:

• Arduino LED şerit kontrolü
• RGB LED projeleri
• PWM dimmer devreleri
• Dekoratif aydınlatma sistemleri
• Akıllı masa ve ortam ışığı projeleri
• 12V LED parlaklık kontrolü

LED projelerinde MOSFET kartının desteklediği akım değeri, LED şeridin toplam güç tüketimine uygun olmalıdır.

DC Motor Hız Kontrolü

DC motorları yalnızca çalıştırmak değil, hızını kontrol etmek de istiyorsanız MOSFET kartı röleye göre daha doğru bir çözümdür.

MOSFET kartları, PWM sinyaliyle motor hızını ayarlamaya yardımcı olur. Bu sayede motoru düşük hızda, orta hızda veya tam güçte çalıştırmak mümkün olur.

Kullanım alanları:

• Robotik projeler
• Mini araç sistemleri
• Fan hız kontrolü
• Taşınabilir motorlu cihazlar
• Otomatik mekanizma projeleri
• Arduino DC motor uygulamaları

Motor projelerinde kalkış akımı mutlaka dikkate alınmalıdır. Motor ilk çalıştığında normal çalışma akımından daha yüksek akım çekebilir.

Fan Kontrol Sistemleri

Fan projelerinde MOSFET kartı, özellikle hız kontrolü gerektiğinde avantaj sağlar.

Örneğin sıcaklık arttıkça fan hızını artırmak, düşük sıcaklıkta fanı yavaşlatmak veya belirli koşullara göre sessiz soğutma yapmak için MOSFET kartları kullanılabilir.

Bu tarz projelerde termostat, sıcaklık sensörü veya mikrodenetleyici çıkışı MOSFET kartını tetikleyebilir.

Isıtıcı Tel ve Rezistans Kontrolü

DC ile çalışan ısıtıcı teller, rezistanslar veya ısı üreten yükler MOSFET kartı ile kontrol edilebilir.

Kullanım örnekleri:

• Isıtıcı tel kontrolü
• Mini ısıtma projeleri
• Bataryalı ısıtıcı sistemler
• Sıcaklık kontrollü deney devreleri
• PWM tabanlı güç ayarı uygulamaları

Isıtıcı yüklerde akım değeri ve MOSFET kartının soğutma ihtiyacı özellikle önemlidir.

Arduino ve ESP32 Projeleri

Arduino, ESP8266 ve ESP32 gibi geliştirme kartları yüksek akım çeken yükleri doğrudan süremez. MOSFET kartı, bu kontrol kartlarıyla DC yük arasında güvenli bir anahtarlama katmanı oluşturur.

Kullanım alanları:

• Arduino MOSFET uygulamaları
• ESP32 LED kontrolü
• Sensör tetiklemeli fan projeleri
• IoT tabanlı DC yük kontrolü
• Akıllı ev otomasyonu
• Batarya destekli kontrol sistemleri

Özellikle ESP32 gibi 3.3V lojik seviyeye sahip kartlarla kullanırken MOSFET kartının tetikleme uyumluluğu kontrol edilmelidir.

MOSFET Kartı ile Röle Kartı Arasındaki Fark

MOSFET kartı ve röle kartı benzer şekilde yük kontrolü için kullanılsa da çalışma mantıkları farklıdır.

Röle kartı mekanik kontakla aç-kapa yapar. MOSFET kartı ise elektronik anahtarlama yapar. Bu nedenle MOSFET kartı daha hızlı, sessiz ve PWM kontrolüne daha uygundur.

Kısaca:

• Röle kartı: AC ve DC yüklerde genel aç-kapa için kullanılır.
• MOSFET kartı: DC yüklerde hızlı, sessiz ve verimli kontrol için kullanılır.
• Röle: Mekanik çalışır, klik sesi çıkarabilir.
• MOSFET: Sessiz çalışır, mekanik parça içermez.
• Röle: PWM kontrol için uygun değildir.
• MOSFET: PWM, hız ve parlaklık kontrolünde avantajlıdır.
• Röle: Daha seyrek aç-kapa işlemleri için uygundur.
• MOSFET: Sık anahtarlama gereken projelerde daha iyi sonuç verir.

Karşı sezgisel ama önemli nokta: Yükünüz DC ise ve sık aç-kapa, hız kontrolü veya parlaklık ayarı yapacaksanız, röle daha güçlü görünse bile MOSFET kartı çoğu zaman daha profesyonel çözümdür.

MOSFET Kartı Seçerken Nelere Dikkat Edilmeli?

MOSFET kartı seçerken yalnızca “yüksek akım destekler” ifadesine bakmak yeterli değildir. Kartın projenizdeki voltaj, akım, kontrol sinyali ve soğutma ihtiyacıyla uyumlu olması gerekir.

Maksimum Akım Kapasitesi

Bağlayacağınız yükün çektiği akım, MOSFET kartının desteklediği maksimum akım değerinden düşük olmalıdır.

LED şerit, motor ve ısıtıcı tel gibi yüklerde toplam akım hesabı mutlaka yapılmalıdır. Özellikle motorlarda ilk kalkış akımı normal çalışma akımından yüksek olabilir.

Çalışma Voltajı

MOSFET kartının desteklediği voltaj aralığı, kullanacağınız güç kaynağıyla uyumlu olmalıdır.

Yaygın kullanım voltajları:

• 5V DC projeler
• 12V DC sistemler
• 24V DC uygulamalar
• Batarya destekli projeler

Kartın hem kontrol tarafı hem de yük tarafı voltaj değerleri ayrı ayrı değerlendirilmelidir.

Lojik Seviye Uyumluluğu

Arduino genellikle 5V lojik seviye ile çalışırken, ESP32 ve bazı geliştirme kartları 3.3V lojik seviye kullanır.

Bu nedenle MOSFET kartının 3.3V sinyalle tam tetiklenip tetiklenmediği kontrol edilmelidir. Aksi halde yük tam güçte çalışmayabilir veya MOSFET gereğinden fazla ısınabilir.

Soğutma İhtiyacı

Yüksek akım çeken projelerde MOSFET üzerinde ısınma oluşabilir. Bu nedenle kartın soğutucu yapısı, PCB kalitesi ve akım taşıma kapasitesi önemlidir.

Uzun süreli kullanımda ısınma kontrol edilmeli, gerekiyorsa daha yüksek kapasiteli kart veya ek soğutma tercih edilmelidir.

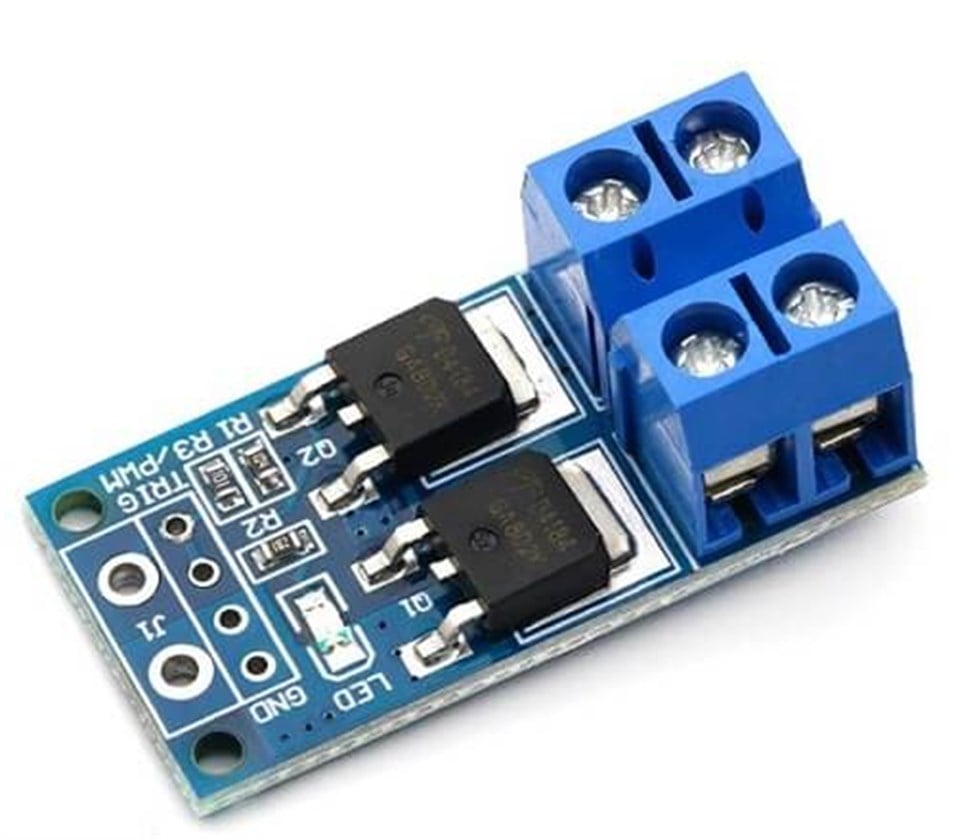

PWM Desteği

Motor hızı, LED parlaklığı veya güç kontrolü yapacaksanız MOSFET kartının PWM sinyaliyle uyumlu olması gerekir.

PWM kontrolü, yükü sadece açıp kapatmak yerine belirli oranlarda çalıştırmanıza yardımcı olur. Bu da daha hassas ve verimli kontrol sağlar.

MOSFET Kartı Nerelerde Röleden Daha Avantajlıdır?

MOSFET kartları özellikle DC sistemlerde birçok avantaj sağlar.

Röle yerine MOSFET kartı tercih edilebilecek durumlar:

• LED parlaklığı ayarlanacaksa
• DC motor hızı kontrol edilecekse
• Fan kademeli çalıştırılacaksa
• Sessiz çalışma isteniyorsa
• Çok sık aç-kapa yapılacaksa
• PWM sinyali kullanılacaksa
• Mekanik kontak ömrü sorun olacaksa
• Bataryalı sistemde verimlilik önemliyse

Buna karşılık AC yükleri kontrol etmek veya yalnızca basit aç-kapa yapmak gereken bazı projelerde röle kartları daha uygun olabilir. Bu nedenle seçim, yük tipine göre yapılmalıdır.

MOSFET Kartı Kullanırken Sık Yapılan Hatalar

MOSFET kartı projelerinde en sık yaşanan sorunlar genellikle akım hesabı, lojik seviye uyumu ve ısınma konularından kaynaklanır.

Sık yapılan hatalar:

• Yükün çektiği toplam akımı hesaplamamak
• Motorun kalkış akımını göz ardı etmek
• 3.3V kontrol sinyaliyle uyumsuz MOSFET kullanmak
• Soğutma ihtiyacını dikkate almamak
• AC yükleri MOSFET kartıyla kontrol etmeye çalışmak
• Ortak GND bağlantısını unutmamak
• İnce kabloyla yüksek akım taşımaya çalışmak
• LED şerit uzunluğuna göre güç hesabı yapmamak
• MOSFET kartını sınır değerlerde sürekli çalıştırmak

Uzman ipucu: MOSFET kartı ısınıyorsa sorun her zaman kartın kalitesiz olması değildir. Yetersiz tetikleme voltajı, yüksek yük akımı, zayıf bağlantı, ince kablo veya hatalı güç dağıtımı da ısınmaya neden olabilir.

MOSFET Kartı Satın Alırken Hangi Model Seçilmeli?

Doğru modeli seçmek için projenizin yük tipini ve kontrol ihtiyacını netleştirin.

Satın almadan önce şu soruları değerlendirin:

• Kontrol edilecek yük DC mi?
• Yük kaç volt ile çalışıyor?
• Maksimum akım ihtiyacı nedir?
• Motor veya ısıtıcı gibi yüksek akımlı yük var mı?
• PWM kontrolü yapılacak mı?
• Kontrol kartı Arduino mu, ESP32 mi?
• 3.3V lojik seviye uyumu gerekiyor mu?
• Kart uzun süre yüksek yükte çalışacak mı?
• Soğutma ihtiyacı var mı?

Basit LED veya küçük fan projelerinde düşük akım kapasiteli MOSFET kartları yeterli olabilir. Daha uzun LED şeritler, güçlü DC motorlar veya ısıtıcı yükler için daha yüksek akım destekleyen modeller tercih edilmelidir.

MOSFET Kartı Fiyatları Neye Göre Değişir?

MOSFET kartı fiyatları; desteklenen akım kapasitesi, voltaj aralığı, MOSFET tipi, soğutucu yapısı, kanal sayısı ve kart kalitesine göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Maksimum akım kapasitesi
• Çalışma voltajı aralığı
• Kanal sayısı
• Soğutucu veya heatsink yapısı
• PCB kalitesi
• Bağlantı terminal yapısı
• Lojik seviye uyumluluğu
• PWM kontrol performansı

Ekonomik modeller temel hobi projeleri için yeterli olabilir. Ancak yüksek akım, uzun süreli çalışma veya motor kontrolü gibi uygulamalarda güvenilirlik daha öncelikli değerlendirilmelidir.

MOSFET Kartı ile DC Yükleri Daha Sessiz ve Verimli Kontrol Edin

MOSFET kartı, DC yüklerin hızlı, sessiz ve verimli şekilde kontrol edilmesi için kullanılan önemli elektronik modüllerden biridir. LED şerit, DC motor, fan, ısıtıcı tel, pompa ve bataryalı projelerde röleye göre daha hassas ve uzun ömürlü bir çözüm sunabilir.

Ürün seçerken yükün voltajını, akım ihtiyacını, PWM gereksinimini, lojik seviye uyumluluğunu ve soğutma ihtiyacını birlikte değerlendirmek gerekir.
