Elektronik projelerinizde metin, rakam veya hareketli grafikler göstermek için güvenilir bir donanıma ihtiyaç duyuyorsanız, dotmatrix display modülleri en uygun çözümlerden biridir. Özellikle Arduino ve Raspberry Pi gibi popüler geliştirme kartlarıyla tam uyumlu çalışan bu ekranlar; saat, skor tabelası veya kayan yazı panosu gibi birçok uygulamada tercih edilir. Kategori sayfamızda yer alan 8x8 LED matrisler ve MAX7219 sürücü entegreli modeller, karmaşık kablolama süreçlerini ortadan kaldırarak projelerinizi hızla hayata geçirmenizi sağlar. İhtiyacınıza uygun renk, çözünürlük ve sürücü tipine sahip dotmatrix ekran çeşitlerini inceleyerek devrelerinize görsel işlevsellik katabilirsiniz.

Dotmatrix display nedir ve nasıl çalışır?

Dotmatrix display (nokta vuruşlu ekran), belirli bir düzen içinde satır ve sütunlar halinde dizilmiş LED'lerden oluşan bir görüntüleme modülüdür. Ekranda istenilen karakteri veya şekli oluşturmak için ilgili satır ve sütunların kesişim noktasındaki LED'lere enerji verilir. Genellikle "multiplexing" (çoklama) yöntemiyle çalışan bu ekranlar, insan gözünün algılayamayacağı kadar yüksek bir hızda satır ve sütunları sırayla tarayarak görüntüyü oluşturur. Bu çalışma mantığı, mikrodenetleyici üzerindeki pin kullanımını ciddi oranda düşürür.

Elektronik projelerinde nokta vuruşlu ekran kullanım alanları

Nokta vuruşlu ekranlar, düşük enerji tüketimi ve yüksek görünürlük özellikleri nedeniyle birçok farklı alanda kullanılır. En yaygın kullanım senaryoları şunlardır:

• Kayan yazı panoları: Bilgi ve duyuru ekranlarında metinleri hareketli biçimde göstermek.

• Zaman ve ölçüm cihazları: Dijital saatler, kronometreler ve sıcaklık göstergeleri.

• Oyun ve skor tabelaları: Basit retro oyunlar veya spor müsabakaları için skor takibi.

• Endüstriyel göstergeler: Makine durum bildirimleri, asansör kat göstergeleri ve uyarı panoları.

Popüler dot matris ekran çeşitleri

Projelerinizde kullanacağınız mikrodenetleyicinin kapasitesine ve görsel ihtiyacınıza göre farklı ekran tipleri bulunur.

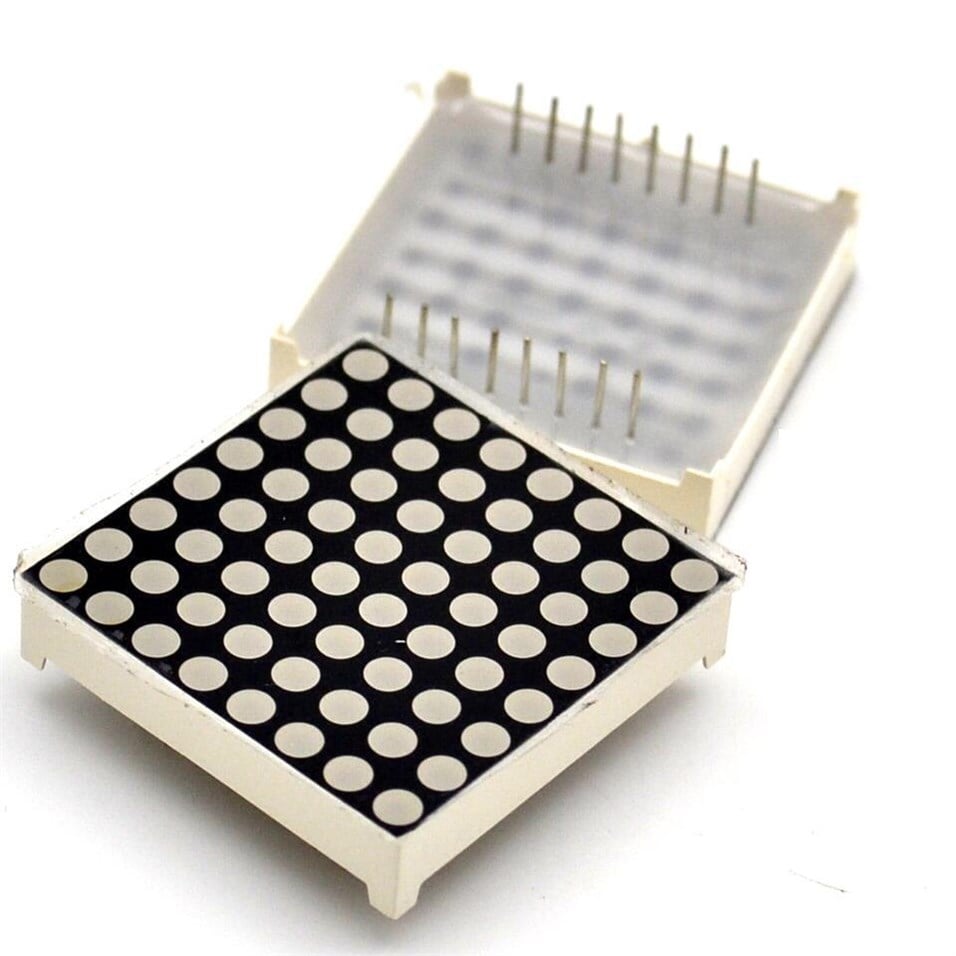

8x8 LED matris modülleri

Standart bir 8x8 dotmatrix display, 64 adet LED'in kare bir formatta dizilmesiyle oluşur. Genellikle tek bir karakteri veya basit bir ikonu göstermek için yeterlidir. Doğrudan mikrodenetleyiciye bağlanabildiği gibi, sürücü entegrelerle birlikte de kullanılabilir.

MAX7219 sürücülü ekranlar

MAX7219 entegresi, dot matris ekranların sürülmesini büyük ölçüde kolaylaştıran bir donanımdır. SPI (Serial Peripheral Interface) protokolünü kullanarak mikrodenetleyicinizden sadece 3 data pini (DIN, CS, CLK) harcayarak ekranı kontrol etmenizi sağlar. Ayrıca bu modüller kaskad (zincirleme) bağlantıya uygundur; birden fazla ekranı yan yana takarak uzun kayan yazı panoları elde edebilirsiniz.

RGB dotmatrix modüller

Tek renk (genellikle kırmızı, yeşil veya mavi) yanan standart ekranların aksine, her bir noktasında RGB LED barındıran modüllerdir. Çok renkli animasyonlar ve gelişmiş görsel efektler oluşturmak için kullanılır.

Dotmatrix display seçerken dikkat edilmesi gerekenler

Projenize en uygun ürünü seçmek için bazı teknik kriterleri göz önünde bulundurmalısınız:

• Sürücü entegresi: Doğrudan pin kontrolü mü istiyorsunuz yoksa MAX7219 gibi bir sürücü çip mi? Sürücülü modeller kodlama ve kablolama aşamasında büyük kolaylık sağlar.

• Çalışma gerilimi: Modülün 3.3V veya 5V mantık seviyelerinden hangisini desteklediğini kontrol edin. Arduino UNO genellikle 5V kullanırken, Raspberry Pi veya ESP32 gibi kartlar 3.3V kullanır.

• Genişletilebilirlik: Yan yana ekleyerek daha büyük bir ekran oluşturmayı planlıyorsanız, giriş ve çıkış pinleri (IN/OUT) hazır lehimli olan, kaskad bağlantıyı destekleyen modülleri tercih edin.

Sık Sorulan Sorular

Dotmatrix display Arduino ile nasıl bağlanır? MAX7219 entegreli bir ekran kullanıyorsanız, modülün VCC ve GND pinlerini güce bağladıktan sonra, DIN, CS ve CLK pinlerini Arduino üzerindeki dijital pinlere bağlayarak SPI protokolü üzerinden iletişim kurabilirsiniz.

MAX7219 entegresi ne işe yarar? Matris ekranlardaki LED'lerin satır ve sütun taramasını donanımsal olarak kendi başına yapar. Bu sayede mikrodenetleyicinin işlem yükünü hafifletir ve çok sayıda pinin işgal edilmesini engeller.

Birden fazla dot matris ekranı birbirine bağlayabilir miyim? Evet, MAX7219 veya benzeri kaydırıcı (shift register) entegrelere sahip modüller kaskad bağlantıyı destekler. Bir modülün çıkışını (OUT), diğer modülün girişine (IN) bağlayarak ekranı dilediğiniz kadar uzatabilirsiniz.

8x8 dot matris ekranda kaç adet pin bulunur? Sürücüsüz ham bir 8x8 matris ekranda genellikle 16 adet pin bulunur (8 satır ve 8 sütun için). Ancak modül haline getirilmiş sürücülü versiyonlarda genellikle sadece 5 giriş pini yer alır.

Dot matris ekranlar güneşte okunabilir mi? LED tabanlı oldukları için parlaklıkları oldukça yüksektir. Ancak doğrudan güneş ışığı altında net okunabilirlik için ultra parlak (ultra-bright) LED'lere sahip modüller seçilmeli veya ekran önüne uygun bir pleksi filtre eklenmelidir.
