Elektronik projelerinizde kullandığınız 5x20 mm cam sigortaların güvenli bir şekilde montajlanması ve gerektiğinde kolayca değiştirilebilmesi için 5x20 sigorta yuvası çeşitleri vazgeçilmezdir. Doğru bir sigorta yuvası, devredeki akım koruma elemanını sabit tutarken, olası bir kısa devre sonrasında atan sigortayı lehim sökme derdi olmadan hızla yenilemenize olanak tanır.

Robotizmo’da; elektronik kartlar için PCB tipi, kontrol panelleri için pano tipi ve hat aralarına pratik bağlantı sağlayan kablolu (oto) tip 5x20 cam sigorta tutucularını bulabilirsiniz. Projenizin montaj gereksinimlerine en uygun sigorta yuvalarını inceleyebilir, hızlı ve güvenli alışverişin tadını çıkarabilirsiniz.

Pratik ve Güvenli Montaj: 5x20 Cam Sigorta Yuvaları

Devre elemanlarını aşırı akımdan koruyan 5x20 cam sigortalar, görevlerini yerine getirdiklerinde, yani "attıklarında" değiştirilmeleri gereken komponentlerdir. Eğer bir sigortayı doğrudan devre kartına lehimlerseniz, her arıza durumunda havya kullanmak, lehimi sökmek ve yeni sigortayı tekrar lehimlemek gibi zahmetli bir süreçle karşılaşırsınız. İşte 5x20 cam sigorta yuvası (sigorta tutucu) tam olarak bu sorunu çözer. Sigortayı güvenli bir şekilde yuvalayarak elektriksel teması sağlar ve değişim işlemini saniyeler içinde, alet kullanmadan yapmanıza imkan verir.

Montaj Şekline Göre Sigorta Yuvası Çeşitleri

Projenizin fiziksel yapısına ve kullanım alanına göre tercih edebileceğiniz farklı sigorta yuvası modelleri bulunmaktadır:

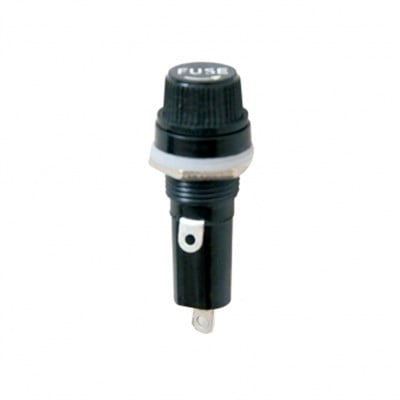

1. Pano Tipi (Panel Mount) Sigorta Yuvaları Bu yuvalar, genellikle cihazların dış kasalarına, kontrol panolarına veya güç kaynaklarının arka panellerine monte edilecek şekilde tasarlanmıştır. Somunlu yapıları sayesinde açılan deliğe sabitlenirler. Sigortayı değiştirmek için cihazın içini açmanıza gerek kalmaz; dışarıdan kapağı çevirerek veya çekerek sigortaya kolayca ulaşabilirsiniz. Dış yüzeydeki kapaklı yapıları sayesinde güvenli bir yalıtım sunarlar.

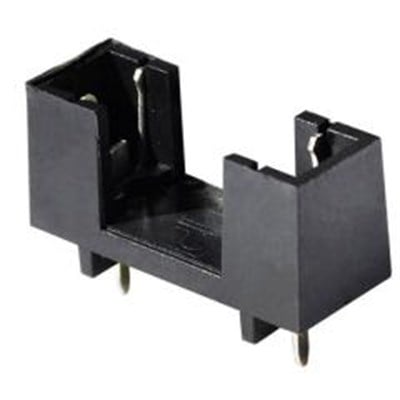

2. PCB Tipi Sigorta Yuvaları Doğrudan baskı devre kartlarına (PCB) lehimlenmek üzere tasarlanmış yuvalardır. Dip kılıf (Through-hole) yapıda olup, genellikle açık tasarıma sahiptirler. İki metal klips şeklinde kart üzerine monte edilirler ve 5x20 mm sigorta bu klipslerin arasına oturtulur. Genellikle cihaz içindeki dahili koruma devrelerinde, kontrol kartlarında ve adaptör içi tasarımlarda tercih edilirler.

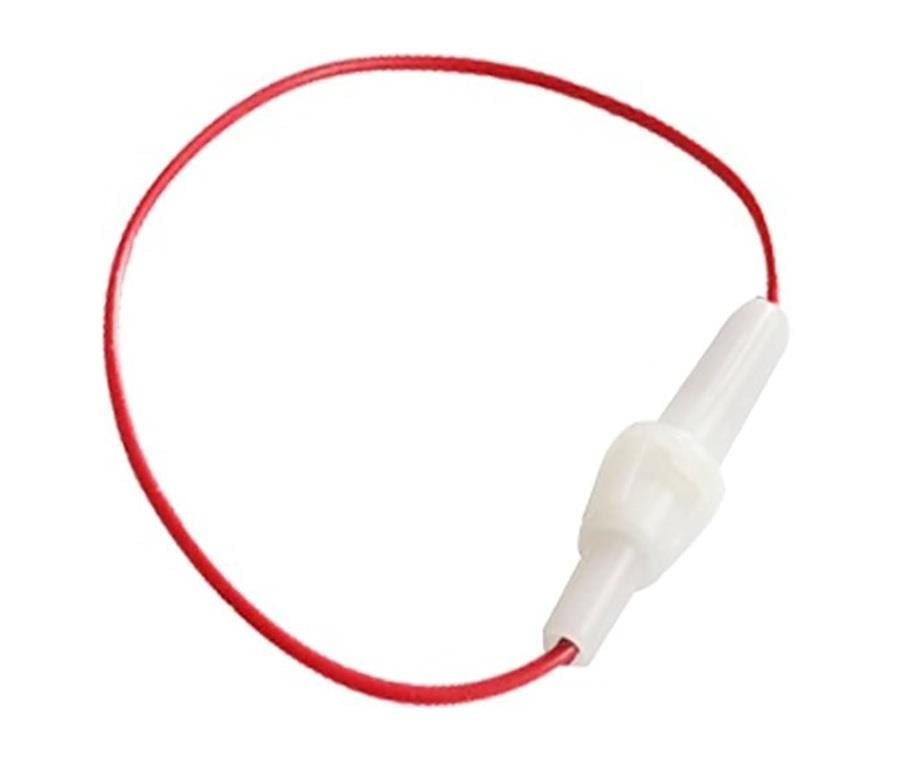

3. Kablolu (Inline / Oto Tip) Sigorta Yuvaları Devre kartı veya panonun bulunmadığı, gücün doğrudan bir kablo üzerinden taşındığı durumlarda kullanılır. Kablo hattı arasına seri olarak bağlanırlar. Çoğunlukla plastik veya kauçuk bir muhafaza içinde bulunurlar ve genellikle çevir-aç veya yaylı kapak mekanizmasına sahiptirler. Otomotiv uygulamalarında, güneş paneli bağlantılarında veya harici akü besleme hatlarında çok sık kullanılırlar.

Sigorta Yuvası Seçerken Nelere Dikkat Edilmeli?

Cam sigorta yuvası alırken sadece boyuta bakmak yeterli değildir, güvenli bir kullanım için şu kriterleri de göz önünde bulundurmalısınız:

• Montaj İhtiyacı: Devreniz kutulu bir yapıdaysa pano tipi, baskı devre kartı tasarlıyorsanız PCB klips tipi, doğrudan hat üzerinden besleme alıyorsanız kablolu yuvaları seçmelisiniz.

• Maksimum Akım ve Gerilim Dayanımı: İçine takacağınız sigortanın değerine ek olarak, yuvanın kendisinin de bir akım ve voltaj taşıma kapasitesi vardır. Yüksek akım (örneğin 10A veya üzeri) çekecek sistemlerde, kontakların erimemesi için yuvanın maksimum akım değerinin devrenizle uyumlu olduğundan emin olun.

• Kapaklı Yapı: Ortamda toz, nem veya iletken parça riski varsa, PCB üzerine montaj yapsanız bile kapaklı (muhafazalı) tip sigorta yuvaları kullanmak, iş güvenliği ve kısa devre koruması açısından daha sağlıklıdır.

Elektronik projelerinizin güvenliğini şansa bırakmayın. Farklı montaj tiplerindeki dayanıklı ve uzun ömürlü 5x20 sigorta yuvası çeşitlerini sitemiz üzerinden hemen inceleyebilirsiniz.

Sık Sorulan Sorular (SSS)

5x20 sigorta yuvası standart mıdır? Tüm cam sigortalara uyar mı? İsminde belirtildiği gibi, bu yuvalar sadece 5 mm çapında ve 20 mm uzunluğunda olan cam (veya seramik) sigortalar için tasarlanmıştır. Elektronik sektöründe en çok kullanılan boyut 5x20 olduğu için "standart" olarak kabul edilir. Ancak örneğin otomobillerde kullanılan bıçak sigortalar veya 6x30 boyutundaki daha büyük cam sigortalar bu yuvalara uymaz.

Pano tipi sigorta yuvası montajı için kaç mm delik açılmalıdır? Pano tipi 5x20 sigorta yuvalarının montaj çapları tasarıma göre değişiklik gösterebilse de, endüstri standardı olarak genellikle 12 mm veya 15 mm çapında bir delik açılması gerekir. Ürün detaylarında belirtilen panel kesim ölçülerine dikkat ederek matkap ucu seçmeniz tavsiye edilir.

Kablolu sigorta yuvası su geçirir mi? Kablolu sigorta yuvalarının tamamı su geçirmez değildir. Özellikle vidalı veya geçmeli plastik modeller sıçramalara karşı koruma sağlasa da su altına daldırmaya uygun değildir. Eğer su altı, marin veya ağır dış ortam şartlarında çalışacaksanız, kauçuk kapaklı ve özel contalı marin/oto tipi sızdırmaz sigorta yuvalarını tercih etmelisiniz.

PCB tipi sigorta klipsleri nasıl lehimlenir? PCB tipi sigorta klipsleri, klasik DIP komponentler gibi lehimlenir. Önemli olan nokta, iki klips arasındaki mesafenin sigorta boyu olan 20 mm'ye tam uyumlu olmasıdır. Lehimleme işleminden önce araya boş bir sigorta takarak (veya hizalayarak) klipslerin düz ve doğru aralıkta lehimlendiğinden emin olabilirsiniz.
