Elektronik devre tasarımlarında ve onarım süreçlerinde en çok zaman alan işlemlerden biri, minyatür metal pinleri kablo uçlarına özel penselerle sıkıştırmaktır (crimping). Kablolu konnektör çeşitleri, fabrikasyon olarak metal terminalleri kabloya preslenmiş ve plastik yuvalarına oturtulmuş "hazır" bağlantı elemanlarıdır. Bu sayede özel el aletlerine ihtiyaç duymadan, kablonun boşta kalan ucunu doğrudan devrenize lehimleyerek projelerinizi hızla tamamlayabilirsiniz.

Robotizmo'da; 3D yazıcı motorlarından sensör bağlantılarına, şerit LED uygulamalarından batarya soketlerine kadar her alanda kullanabileceğiniz 2 pin, 3 pin, 4 pin ve çoklu hatlara sahip hazır kablolu JST ve Dupont konnektörleri bulabilirsiniz. İhtiyacınız olan erkek ve dişi takım soketleri hemen inceleyerek montaj süreçlerinize hız katın.

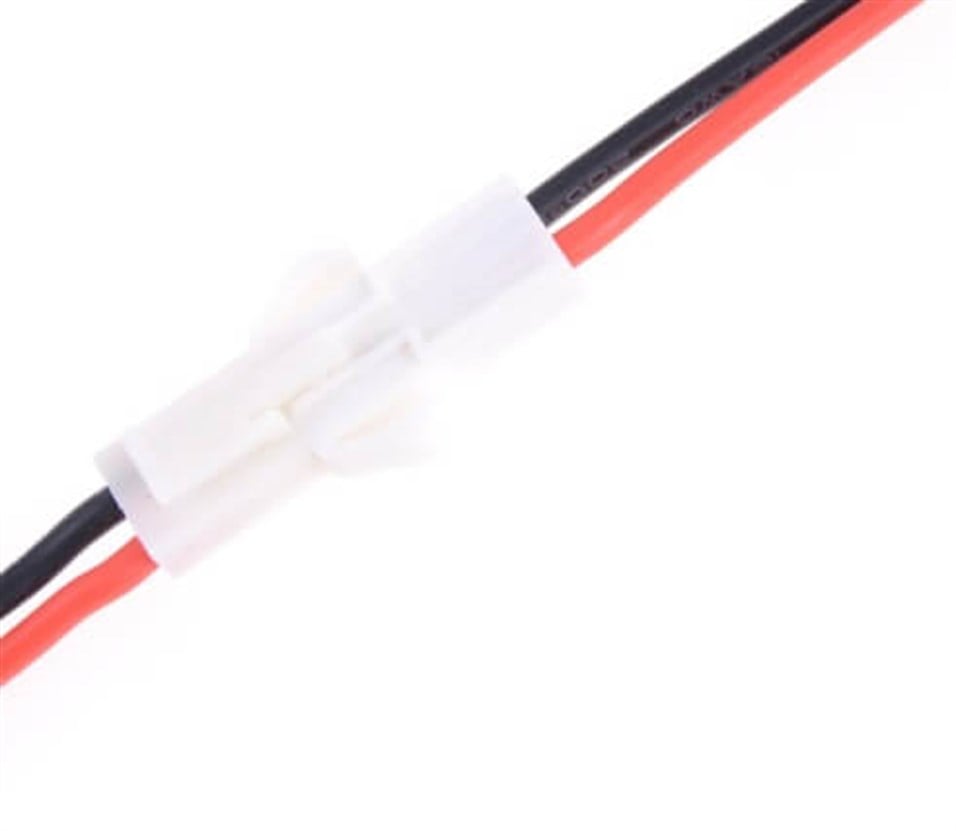

Hızlı ve Pratik Montaj: Kablolu Konnektör Nedir?

Bir geliştirme kartına sensör bağlarken, bir 3D yazıcının anakartına fan eklerken veya iki farklı modülü birbirine entegre ederken güvenli bir fiziksel bağlantıya ihtiyaç duyulur. Normal şartlarda bu bağlantıyı kurmak için boş bir plastik konnektör gövdesi, uygun metal terminaller, kablo ve bunları hatasız şekilde ezerek birleştirecek bir "Konnektör Sıkma Pensesi" gerekir.

Terminal sıkma işlemi hem el alışkanlığı hem de hassasiyet gerektirir; yanlış preslenen bir pin, kablonun yuvadan çıkmasına veya elektriksel temassızlığa yol açar. Hazır kablolu konnektörler (pigtail konnektörler), bir ucunda preslenmiş dişi veya erkek soket bulunan, diğer ucu ise devrenize lehimlemeniz (veya klemensle birleştirmeniz) için açık bırakılmış (soyulmuş veya lehimli) tellerden oluşur. Bu ürünler, maker'lar ve teknisyenler için montaj güvenliğini artırırken işçilik süresini minimuma indirir.

Neden Hazır Kablolu Konnektör Tercih Edilmelidir?

• Ekipman Maliyetini Düşürür: Sadece birkaç bağlantı yapmak için yüksek fiyatlı, profesyonel terminal sıkma pensesi satın almanıza gerek kalmaz.

• Kusursuz İletkenlik: Fabrikasyon pres (krimpleme) işlemiyle üretildikleri için, kablo ve metal pin arasındaki temas kusursuzdur. Temassızlık veya ısınma sorunları yaşanmaz.

• Esnek Kullanım (Kablo Uzatma): Üzerindeki standart 10 cm, 15 cm veya 20 cm'lik kabloları keserek veya ucuna ek yaparak istediğiniz uzunluktaki ara bağlantıları kolayca oluşturabilirsiniz.

Sık Kullanılan Kablolu Konnektör Tipleri

Kategorimizde yer alan kablolu konnektörler, kullanım senaryosuna göre genellikle iki ana gruba ayrılır:

1. Kablolu JST Konnektörler Japon Lehimsiz Terminaller (JST) kelimesinin kısaltması olan bu seri, kendinden kilitli (mandal) yapısıyla öne çıkar. Titreşimli ortamlarda yerinden çıkmazlar.

• JST-XH: Genellikle 2.54 mm pin aralığına sahiptir. Karttan kabloya (board-to-wire) bağlantılarda, 3D yazıcı motorlarında ve lipo pil balans uçlarında sıkça kullanılır.

• JST-SM: Genellikle havada iki kabloyu birbirine bağlamak (wire-to-wire) için tasarlanmıştır. Şerit LED, neon LED ve RC araç aydınlatmalarında (RGB hatlarında) yoğun olarak tercih edilir. Erkek ve dişi takım olarak satılırlar.

• JST-SYP / BEC: Çoğunlukla RC (uzaktan kumandalı) araç ve drone bataryalarında, düşük akımlı güç aktarımı için kullanılan kırmızı renkli konnektörlerdir.

2. Kablolu Dupont Konnektörler Genellikle 2.54 mm aralıklı, sürtünme ile tutunan, kare uçlu konnektörlerdir. JST gibi kilit mekanizmaları yoktur. Sensör modüllerini (sıcaklık, mesafe vb.) Arduino veya breadboard üzerine bağlarken sağladığı tak-çıkar kolaylığı nedeniyle tercih edilir.

Seçim Yaparken Nelere Dikkat Edilmeli?

Projeniz için hazır kablolu bir ürün seçerken Pin Aralığına (Pitch) ve Kablo Kalınlığına (AWG) dikkat etmelisiniz. Eğer elinizdeki karta uyacak bir soket arıyorsanız, karttaki pinlerin arasını milimetrik olarak ölçmelisiniz (Standart Arduino modülleri 2.54 mm'dir ancak JST-PH serisi gibi mikro konnektörler 2.0 mm veya 1.25 mm olabilir). Ayrıca, kablo üzerinden yüksek akım geçirecekseniz (örneğin güçlü bir DC motor), kablolu konnektörün tellerinin bu akımı taşıyabilecek kalınlıkta (düşük AWG değerinde) olmasına dikkat ediniz.

Sık Sorulan Sorular (SSS)

Kablolu JST konnektör üzerinden kaç amper akım geçebilir? Standart kablolu JST-XH veya JST-SM serisi konnektörler, veri ve düşük güç iletimi (sinyal) için tasarlanmıştır. Kullanılan kablonun AWG kalınlığına bağlı olmakla birlikte genellikle maksimum 2 ila 3 Amper arasında akım taşıyabilirler. Yüksek akım çeken ısıtıcı fişekler veya güçlü fırçasız motorlar için bu konnektörler kullanılmamalıdır.

Erkek ve dişi kablolu konnektör takımlarında renkler her zaman aynı mıdır? Üretim standartlarına göre kırmızı kablo (+) pozitif, siyah kablo (-) negatif hattı temsil etmelidir. Ancak farklı partilerde üretilen dişi ve erkek setleri birbirine bağladığınızda bazen kırmızı kablo karşı tarafın siyah kablosuna denk gelebilir. Bağlantıyı yapmadan önce renklerin elektriksel olarak doğru hatları (VCC ve GND) takip ettiğinden emin olmak kullanıcının sorumluluğundadır.

Açıkta kalan kablo uçlarını devreme nasıl bağlayabilirim? Kablolu konnektörlerin boşta kalan uçlarını doğrudan PCB üzerindeki pedlere lehimleyebilir, bir klemensin içine vidalayabilir veya başka bir kabloyla birbirine burarak bağlayabilirsiniz. İki kabloyu lehimleyerek birleştiriyorsanız, kısa devreyi önlemek için bağlantı noktasını mutlaka daralan makaron ile izole etmelisiniz.

Kablolu konnektörlerin yönü var mıdır, ters takılır mı? Özellikle JST serisi (XH, SM vb.) konnektörlerin plastik gövdelerinde, ters takılmayı fiziksel olarak engelleyen (polarizasyon sağlayan) kılavuz çentikleri bulunur. Bu sayede soketi güç kaynağına veya karta yanlış yönde takarak sistemi kısa devre yapma riskiniz ortadan kalkar.
