Görünmez bir gücü yönetmek, onu ölçebilmekle başlar. Elektrik, modern dünyayı döndüren enerji olsa da, bir devre içinde ne kadar "basınç" (voltaj) olduğunu veya ne kadar "akış" (akım) gerçekleştiğini gözle göremeyiz. Voltaj ve Akım Sensörleri, mikrodenetleyicilerin ve otomasyon sistemlerinin bu görünmez gücü anlamasını sağlayan dijital gözlükleridir.

İster bir güneş panelinin verimliliğini takip edin, ister bir motorun aşırı ısınıp yanmasını önlemeye çalışın; bu sensörler enerji yönetiminin ve sistem güvenliğinin temel taşıdır.

Voltaj ve Akım Sensörleri Nedir?

Basitçe ifade etmek gerekirse; bu sensörler elektriksel büyüklükleri, bir işlemcinin okuyabileceği düşük voltajlı sinyallere (genellikle 0-5V arası analog veya I2C/SPI dijital sinyaller) dönüştüren cihazlardır.

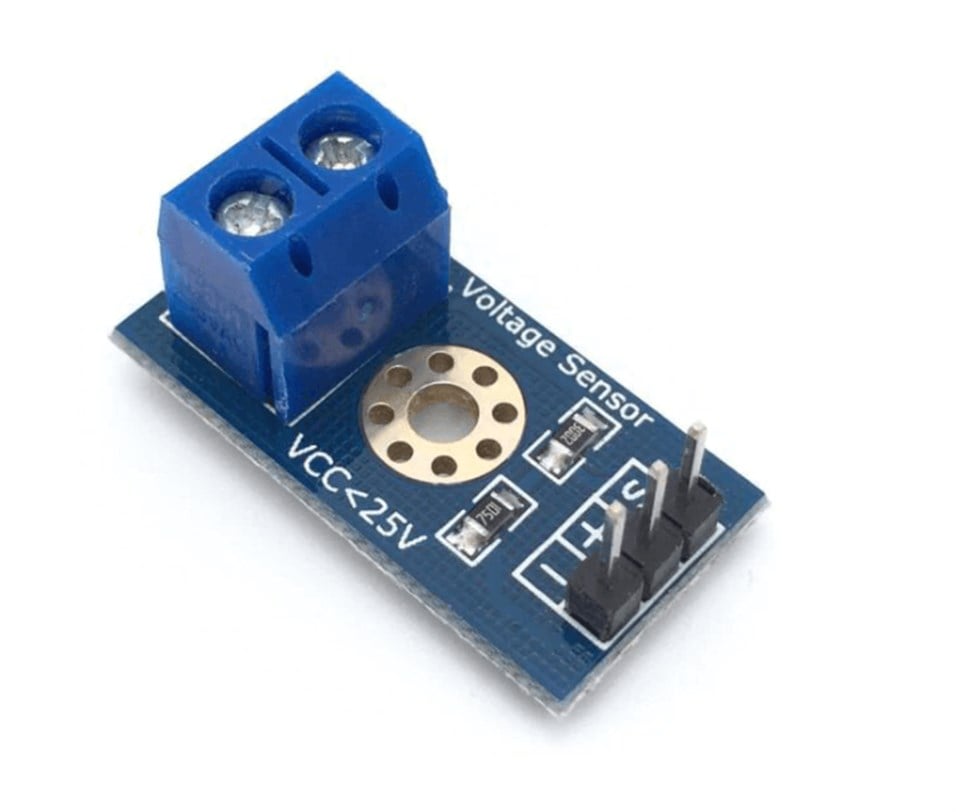

• Voltaj (Gerilim) Sensörü: Bir devrenin iki noktası arasındaki potansiyel farkı ölçer. DC sistemlerde genellikle dirençli bölücü (voltage divider) mantığıyla çalışırken, AC sistemlerde izolasyonlu trafolar veya optokuplörler kullanılır.

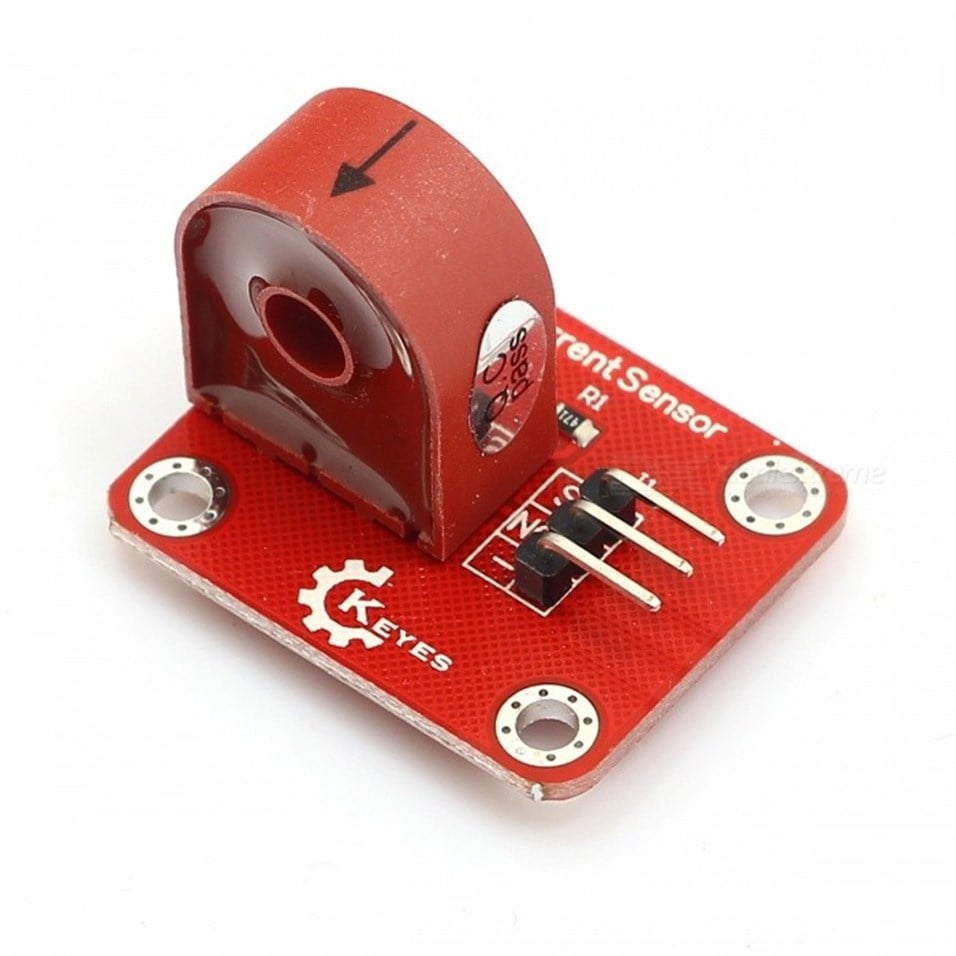

• Akım Sensörü: Devreden geçen elektron akışının miktarını ölçer. En yaygın iki yöntemi vardır:

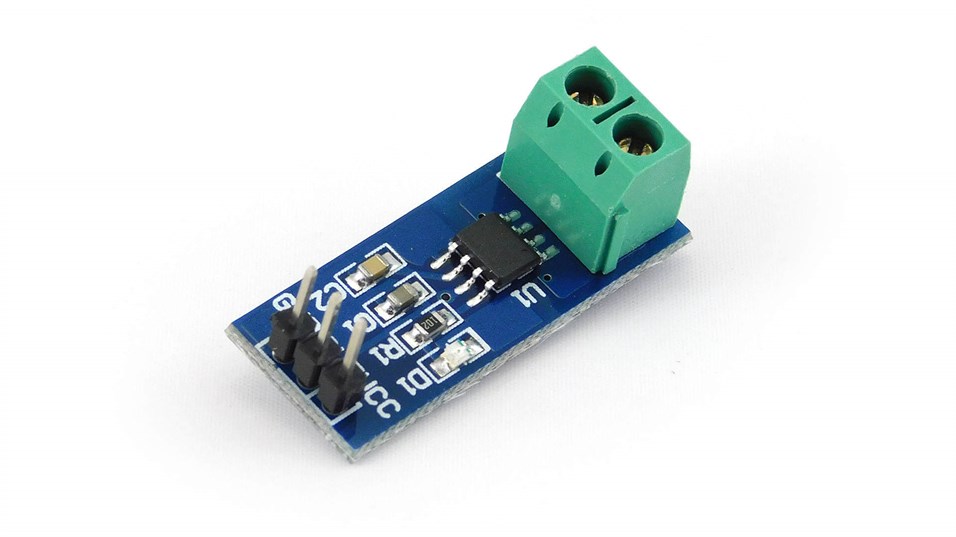

  1. Hall Etkisi (Hall Effect): İletkenin etrafında oluşan manyetik alanı ölçer. Devreye fiziksel olarak müdahale etmeden (temassız) veya tam izolasyonlu ölçüm yapabilir.

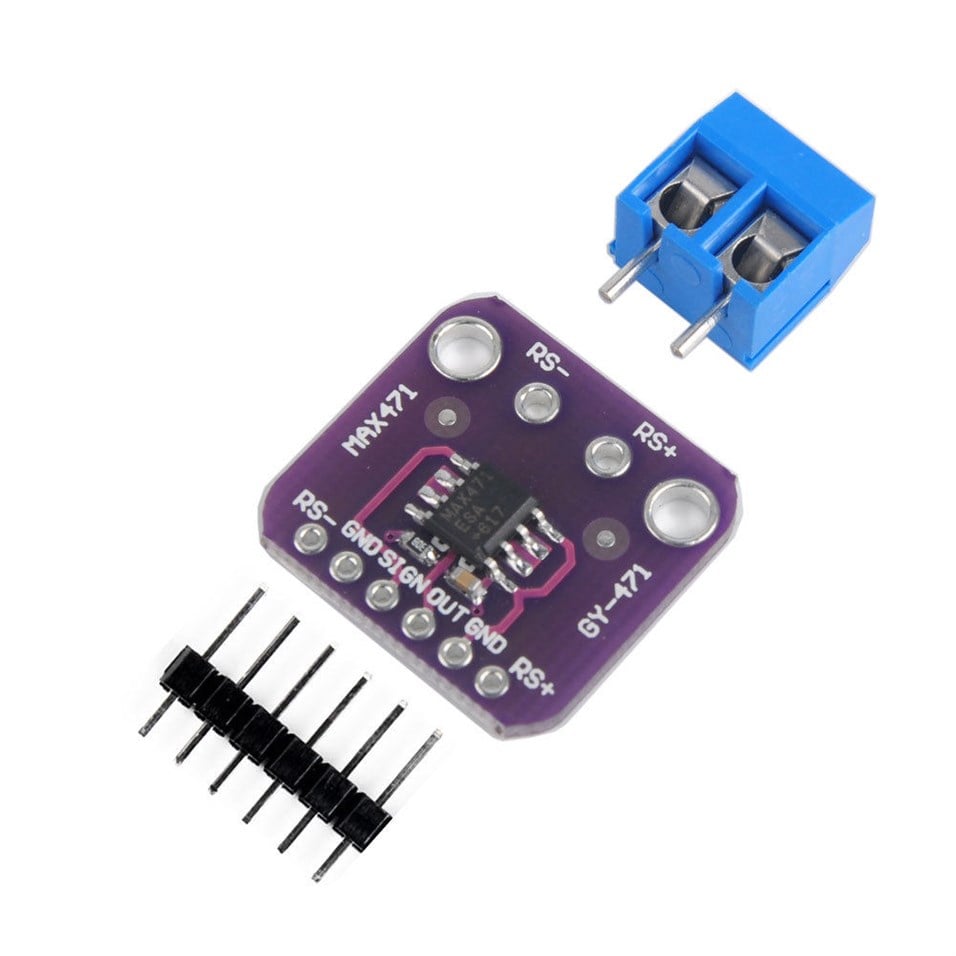

  2. Şönt Direnç (Shunt Resistor): Akım yoluna yerleştirilen çok küçük bir direnç üzerindeki gerilim düşümünü ölçerek $V = I \cdot R$ (Ohm Kanunu) üzerinden akımı hesaplar.

Ne İşe Yarar?

Sadece bir ekranda sayı görmek için değil, sistemin sağlığını korumak için kullanılırlar:

1. Gerçek Zamanlı İzleme: Cihazın anlık olarak ne kadar güç tükettiğini takip etmek.

2. Devre Koruması: Akım belirli bir eşiği geçtiğinde (kısa devre veya aşırı yük), sistemi otomatik olarak kapatarak yangın veya arıza riskini önlemek.

3. Enerji Yönetimi ve Hesaplama: Güç formülü olan

   P=V.I

   üzerinden toplam enerji tüketimini (kWh) hesaplamak.

4. Batarya Sağlığı Takibi: Lityum bataryaların voltaj seviyesini izleyerek "derin deşarj" olmalarını engellemek.

Hangi Projelerde Kullanılır?

Enerjinin olduğu her yerde bu sensörlerin bir görevi vardır:

• Güneş Enerjisi (Solar) Sistemleri: Panellerden gelen enerjinin ve akülerin doluluk oranının takibi.

• Akıllı Prizler ve Enerji Monitörleri: Evdeki cihazların hangi saatte ne kadar elektrik harcadığının veriye dönüştürülmesi.

• Elektrikli Araç ve Drone Teknolojileri: Motorların çektiği anlık akımı izleyerek uçuş süresini veya menzili optimize etmek.

• Endüstriyel Motor Kontrolü: Motorun zorlanıp zorlanmadığını akım değerindeki artıştan anlayarak kestirimci bakım yapmak.

Voltaj ve Akım Sensörü Seçerken Nelere Dikkat Edilmelidir?

Hatalı sensör seçimi, sadece yanlış veri almanıza değil, sensörün veya kontrol kartınızın "duman çıkarmasına" da neden olabilir.

Elektriksel Ölçüm Sistemlerinde Hangi Sensörlerle Birlikte Kullanılır?

Bir sistemi tam anlamıyla izlemek için elektriksel veriler fiziksel verilerle desteklenmelidir. Örneğin; bir motorun akımını ölçerken aynı zamanda sarsıntısını izlemek için fiziksel ölçüm sensörleri (titreşim ve eğim) kullanmak arıza teşhisini kolaylaştırır.

Eğer enerji takip projeniz bir fabrika veya sunucu odası içinse; elektriksel yük ile ortam sağlığı arasındaki ilişkiyi kurmak adına hava kalite izleme çözümleri eklemek profesyonel bir yaklaşımdır. Ayrıca, akışkan kontrolü yapan sistemlerde valf durumlarını izlemek için selenoid sensör ürünleri devreye girer. Projeye bütüncül bir başlangıç yapmak isterseniz, ihtiyacınız olan tüm temel birimleri içeren sensör setleri kategorimizi inceleyebilirsiniz.

Sıkça Sorulan Sorular (FAQ)

Akım sensörü neyi ölçer?

Akım sensörü, bir iletken üzerinden birim zamanda geçen elektrik yükü miktarını (Amper) ölçer. Bu ölçümü yaparken ya iletkenin etrafındaki manyetik alanı (Hall Effect) ya da bir direnç üzerindeki gerilim düşümünü (Shunt) kullanır.

Voltaj sensörü ile multimetre aynı amaçla mı kullanılır?

Temelde evet, ancak kullanım şekli farklıdır. Multimetre manuel ölçüm ve arıza tespiti içindir; voltaj sensörü ise bir mikrodenetleyiciye (IoT sistemi, otomasyon vb.) sürekli ve otomatik veri akışı sağlamak için devreye kalıcı olarak entegre edilir.

Enerji izleme projeleri için hangi sensörler tercih edilir?

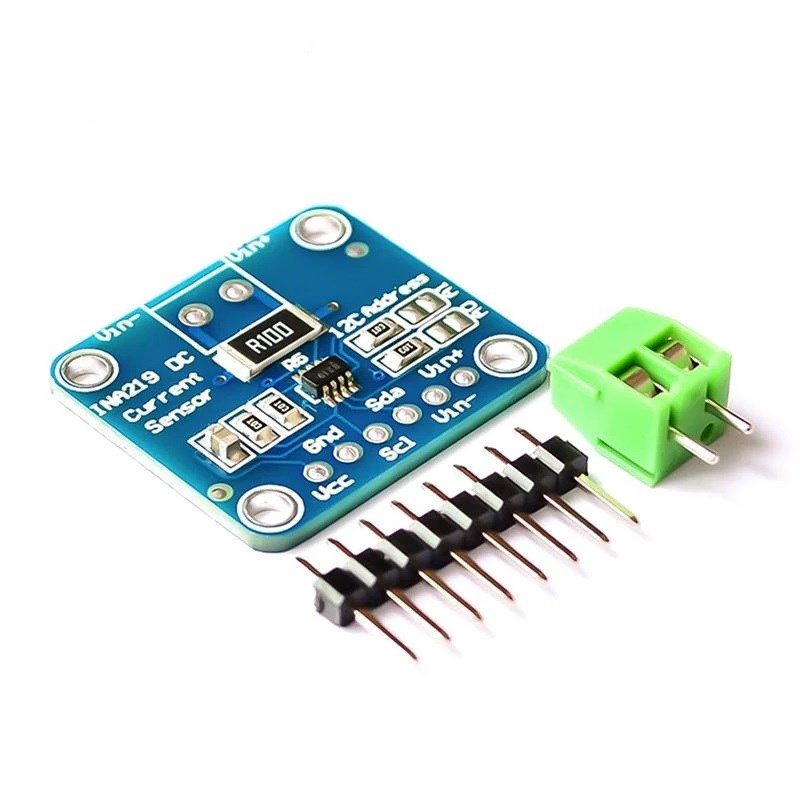

Anlık güç takibi için hem voltajı hem akımı aynı anda ölçebilen entegre modüller (örneğin INA219 veya PZEM-004T) en yüksek doğruluğu sunar. Bu sensörler güç ve enerji hesaplamalarını kendi içlerinde yaparak veriyi dijital olarak sunarlar.

Güvenlik Uyarısı: Yüksek voltaj (AC 110V/220V) içeren projelerde çalışırken her zaman yalıtımlı ekipman kullanın ve devrenin enerjisini kestiğinizden emin olun. Unutmayın; akım ve voltaj sensörleri sistemi izlemek içindir, ancak en iyi güvenlik sensörü sizin dikkatinizdir.
