Elektronik devre tasarımlarınızda güç ve sinyal bağlantılarının kartın kenarından yatay (paralel) bir şekilde çıkmasını istiyorsanız, 5.08 mm 90 derece geçmeli klemens çeşitleri en doğru donanım tercihidir. Endüstri standardı olan 5.08 mm bacak aralığı sayesinde yüksek akım gerektiren motor, röle ve besleme hatlarını cihazınızdan dışarıya güvenle taşıyabilirsiniz.

Kompakt cihaz kutularında kabloların yukarı doğru bükülmesini engelleyen 90 derecelik mekanik yapısı, panolarda kusursuz bir kablo yönetimi sağlar. Karta lehimlenen sabit bir taban ve kabloları tutan sökülebilir vidalı başlık şeklinde iki parçadan oluşan bu geçmeli sistemler, saha bakım sürelerini dakikalara indirir. Devrenizin hat sayısına uygun farklı pin seçeneklerine sahip 5.08 mm 90 derece klemens modellerini Robotizmo avantajlarıyla hemen inceleyebilir, sepetinize ekleyebilirsiniz.

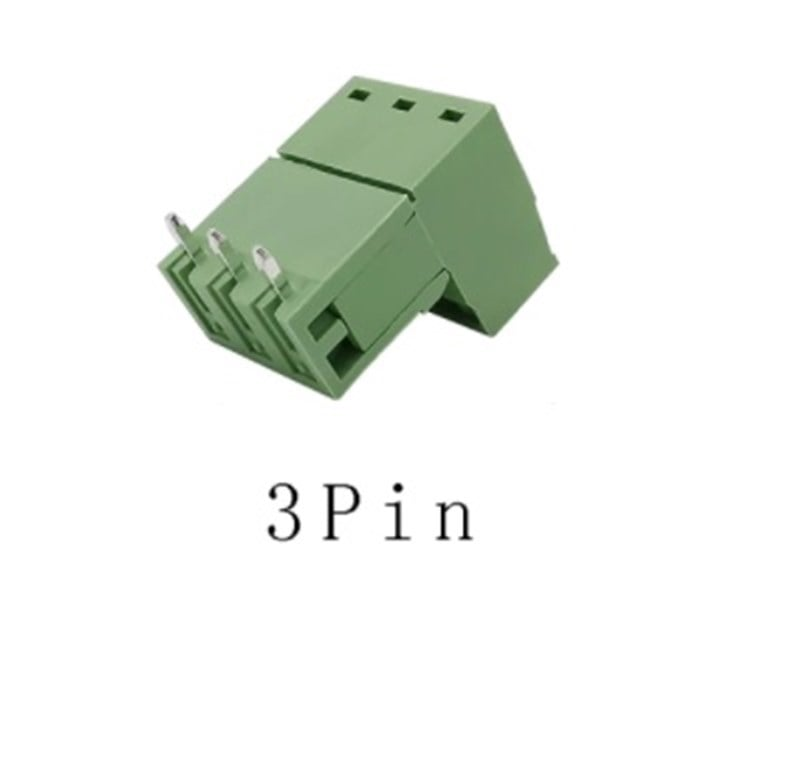

5.08 mm 90 Derece Geçmeli Klemens Nedir? Baskı devre kartlarının (PCB) dış donanımlarla iletişim kurması ve enerji alışverişi yapması için klemens terminal blokları kullanılır. "5.08 mm" değeri, klemensin PCB'ye lehimlenen iki iletken pini arasındaki (0.2 inç) mesafedir. Bu ölçü, güç elektroniğinde en yaygın kullanılan uluslararası standartlardan biridir.

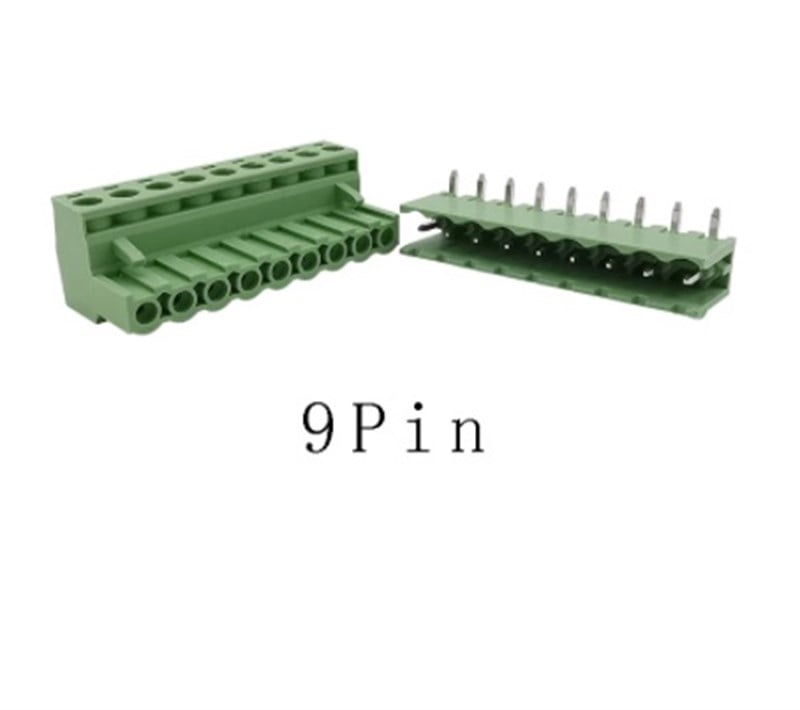

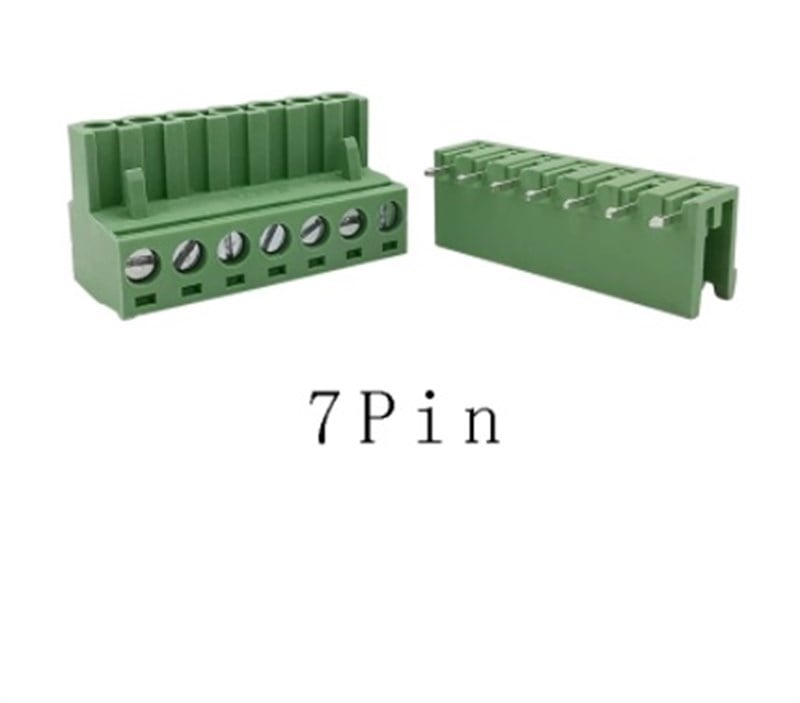

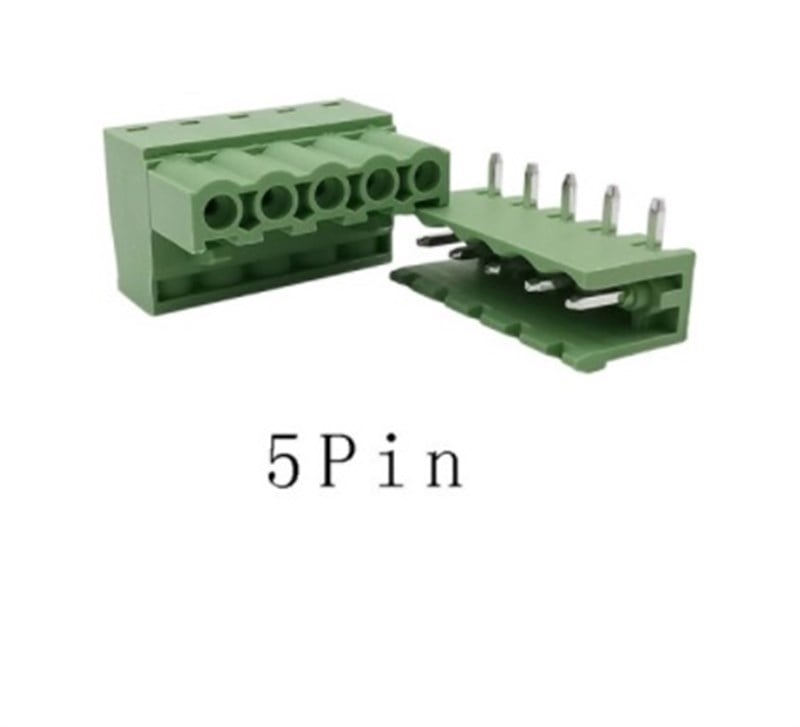

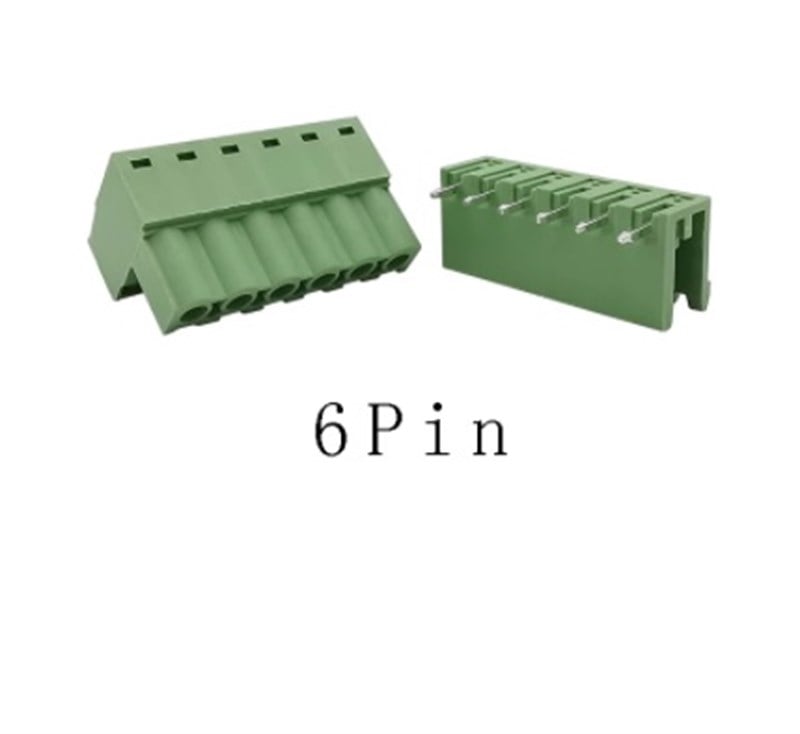

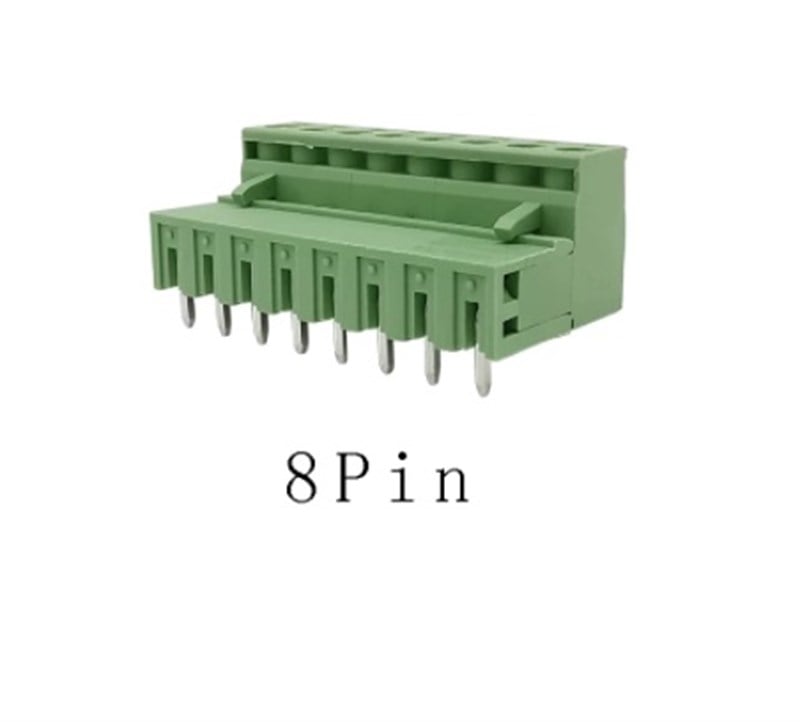

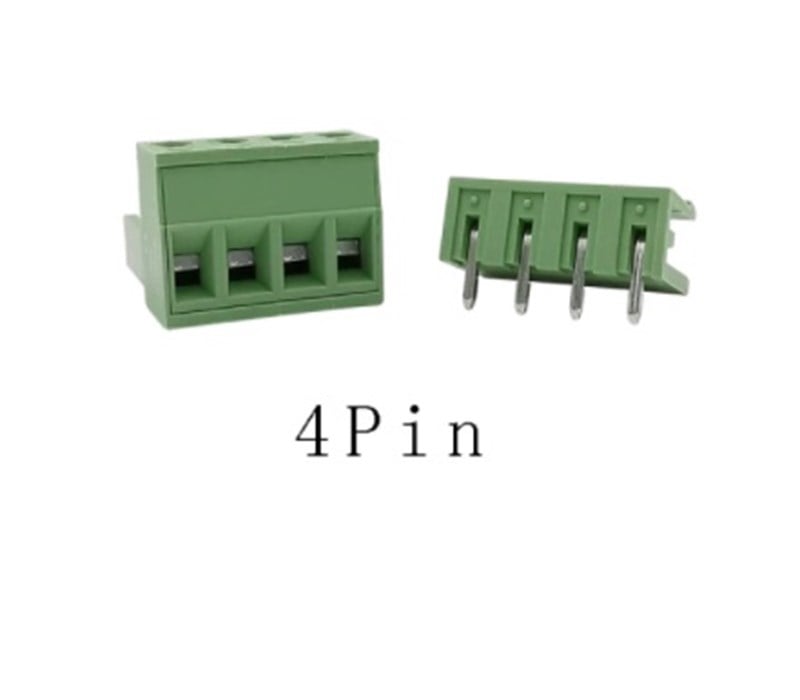

"90 derece", klemensin tasarım yapısını ve kablonun yuvaya giriş açısını ifade eder. Bu modellerde kablolar, elektronik kart yüzeyine dikey değil yatay olarak girer. "Geçmeli (Pluggable)" özelliği ise donanımın lehimli erkek baz (header) ve kabloları sabitleyen vidalı dişi terminal (plug) şeklinde iki bağımsız parçadan oluştuğu anlamına gelir.

Yandan (90 Derece) Kablo Girişinin Sağladığı Avantajlar Klemens montaj açısının 90 derece olması, donanımın fiziksel boyutlarını ve cihazın son kullanım kolaylığını doğrudan etkiler:

• Kenar Bağlantısı (Edge Mounting): PCB'nin dış kenarlarına konumlandırılan 90 derece klemensler, kabloların kartın üzerinden geçmesini engelleyerek daha estetik ve güvenli bir tasarım sağlar.

• Düşük Profil (Low Profile) Tasarımlar: Kartın gireceği cihaz kutusunun (enclosure) yüksekliği sınırlıysa, üstten giren kablolar kapağın kapanmasını engelleyebilir. Yandan girişli 90 derece klemensler, kabloların kartla aynı hizada uzanmasını sağlayarak çok daha ince cihaz kasaları tasarlamanıza olanak tanır.

• Kolay Dış Erişim: Sensör veya güç kutularının yan panellerine açılacak bir yuva üzerinden, kullanıcıların cihazı açmadan klemens fişini doğrudan dışarıdan takıp çıkarması sağlanabilir.

5.08 mm Geçmeli Klemenslerin Endüstriyel Kullanım Alanları 5.08 mm pin aralığı, 3.81 mm gibi modellere göre daha kalın iç iletkenlere ve daha yüksek voltaj yalıtımına sahiptir. Bu nedenle genellikle güç gerektiren hatlarda kullanılır:

• Motor sürücü kartları (DC, Step ve Servo motor güç çıkışları).

• Endüstriyel röle ve mosfet tetikleme panoları.

• Anahtarlamalı güç kaynakları (SMPS) için DC giriş/çıkış blokları.

• Güneş enerjisi (Solar) şarj kontrol devreleri.

• Cihazların şebeke besleme (220V AC) izolasyon hatları.

PCB Tasarımında Yatay Klemens Seçimi ve Montajı Tasarım aşamasında, kullandığınız EDA (Altium, KiCad vb.) programlarında "5.08mm Pitch / Right Angle (90°)" kılıf formunu seçmeniz kritik öneme sahiptir. Düz (180 derece) kılıflar ile bacak aralıkları aynı olsa da, 90 derece klemensin fiş kısmı kartın dışına veya içine doğru fiziksel bir hacim kaplar; yanlış kılıf seçimi diğer komponentlerle çakışmaya yol açabilir. Genellikle 12 AWG - 24 AWG kalınlığındaki montaj kablolarını destekleyen bu klemensler, pin başına ortalama 10A ila 15A arasında akım taşıyabilir. Vidalı kısımlarda çok telli kabloların yıpranmasını önlemek ve iletkenliği artırmak için kablo uçlarına mutlaka uygun boyutta yalıtımlı yüksük (ferrule) takılmalıdır.

Sık Sorulan Sorular (SSS)

90 derece klemens ile 180 derece klemens arasındaki fark nedir? Temel fark kablonun terminale bağlanma yönüdür. 90 derece klemenslerde kablolar baskı devre kartına yatay (paralel) bir eksende yandan girerken, 180 derece klemenslerde kablolar karta dikey (üstten) girer. Elektriksel kapasiteleri ve geçmeli sök-tak mekanizmaları ise aynıdır.

5.08 mm klemens yüksek güçlü (220V) hatlarda kullanılabilir mi? Evet, 5.08 mm pin aralığına sahip klemensler üretim standartlarına göre genellikle 300V gerilim izolasyonu sağlayacak şekilde tasarlanmıştır. Endüstriyel panolarda ve röle kartlarında AC şebeke bağlantıları için güvenle kullanılabilirler. Ancak devrenizin PCB yolları da bu voltajı ve akımı taşıyacak kalınlıkta (trace width) çizilmiş olmalıdır.

Bu klemensleri breadboard üzerinde test edebilir miyim? 5.08 mm ölçüsü, standart breadboard delik mesafesi olan 2.54 mm'nin tam olarak iki katıdır. Bu sayede klemens pinleri breadboard üzerinde aralarında birer boşluk kalacak şekilde deliklere oturur ve prototipleme aşamasında kullanılabilir. Ancak pinler normal bileşenlerden biraz kalın olduğu için breadboard yuvalarını bir miktar esnetebilir.

Erkek (Header) ve Dişi (Plug) parça birlikte mi gönderiliyor? Kategorimizdeki geçmeli klemens çeşitleri aksi ürün açıklamasında belirtilmediği sürece "takım" halinde, yani karta lehimlenen pinli erkek taban ve kabloların vidalandığı sökülebilir dişi blok ile birlikte sunulur.
