Elektronik projelerinizde modülleri, güç kaynaklarını ve devre kartlarını birbirine lehimlemeden, güvenle bağlamanın en profesyonel yolu konnektör çeşitleri kullanmaktır. Tasarımlarınıza modülerlik katan bu bağlantı elemanları, montaj hızınızı artırırken olası arıza durumlarında parçaları saniyeler içinde değiştirmenize olanak tanır.

Robotizmo'da; baskı devre kartları (PCB) için standart header çeşitlerinden, yüksek akım taşıyan güç konnektörlerine, endüstriyel titreşimlere dayanıklı mike konnektörlerden pratik kablolu JST ve IDC modellere kadar aradığınız tüm bağlantı çözümlerini bulabilirsiniz. Projenizin akım, voltaj ve pin aralığı gereksinimlerine en uygun konnektörleri inceleyerek projelerinizi güvenle birleştirebilirsiniz.

Güvenli ve Modüler Bağlantılar: Konnektör Nedir?

Bir elektronik sistem tasarlarken tüm kabloları doğrudan devre kartına lehimlemek başlangıçta pratik görünebilir. Ancak devreyi bir kutuya yerleştirmeniz gerektiğinde, bir sensör arızalandığında veya pili şarj etmeniz gerektiğinde kalıcı lehimler işinizi oldukça zorlaştırır. Konnektörler, elektriksel iletkenliği mekanik bir birleşmeyle sağlayan, tak-çıkar formundaki köprü elemanlarıdır. Doğru konnektör kullanımı, projenin sadece estetik görünmesini değil, elektriksel kısa devre risklerinin de ortadan kalkmasını sağlar.

Elektronik dünyasında iletilecek sinyalin türüne (veri veya güç), çalışma ortamına (titreşimli veya sabit) ve fiziki boyutlara göre farklı konnektör standartları gelişmiştir.

Kategorimizde Yer Alan Temel Konnektör Çeşitleri

İhtiyacınıza uygun bağlantı elemanını seçmek için öncelikle sisteminizdeki birleşme noktalarını doğru tanımlamalısınız:

1. Header Çeşitleri (Erkek / Dişi) Arduino ve benzeri geliştirme kartlarında görmeye alışık olduğumuz, genellikle 2.54 mm pin aralığına sahip standart PCB bağlantı elemanlarıdır. Devre kartları üzerine sensör modüllerini takmak veya jumper kablolarla breadboard bağlantıları yapmak için kullanılırlar. Tek sıralı, çift sıralı, düz veya 90 derece açılı (L tipi) versiyonları mevcuttur.

2. Power (Güç) Konnektörleri Sistemlere enerji girişi sağlamak için kullanılan dayanıklı elemanlardır. Adaptör bağlantıları için kullanılan standart "DC Barrel" jaklar (5.5x2.1mm gibi), klemens blokları veya yüksek akım çeken Lipo pillerde/drone sistemlerinde kullanılan XT60 ve XT90 gibi özel uçlar bu grupta yer alır.

3. Kablolu (JST ve Dupont) Konnektörler İki ucuna kablo sıkıştırılmış (krimplenmiş) halde hazır olarak satılan, tak-çalıştır konnektörlerdir. Özellikle 3D yazıcı anakartlarında, lityum pil bağlantılarında ve mini fanlarda sıkça karşımıza çıkan kilitli JST serisi ile standart sensör bağlantılarında kullanılan Dupont serisi bu kategorinin en çok tercih edilenleridir.

4. IDC (Ribbon) Konnektörler Çok damarlı yassı (ribbon) kabloların uçlarına özel bir aletle sıkıştırılarak takılan çok pinli konnektörlerdir. Genellikle LCD ekran bağlantılarında, JTAG programlama arayüzlerinde ve endüstriyel elektronik kartlar arasında çoklu veri iletimi yapmak için kullanılırlar.

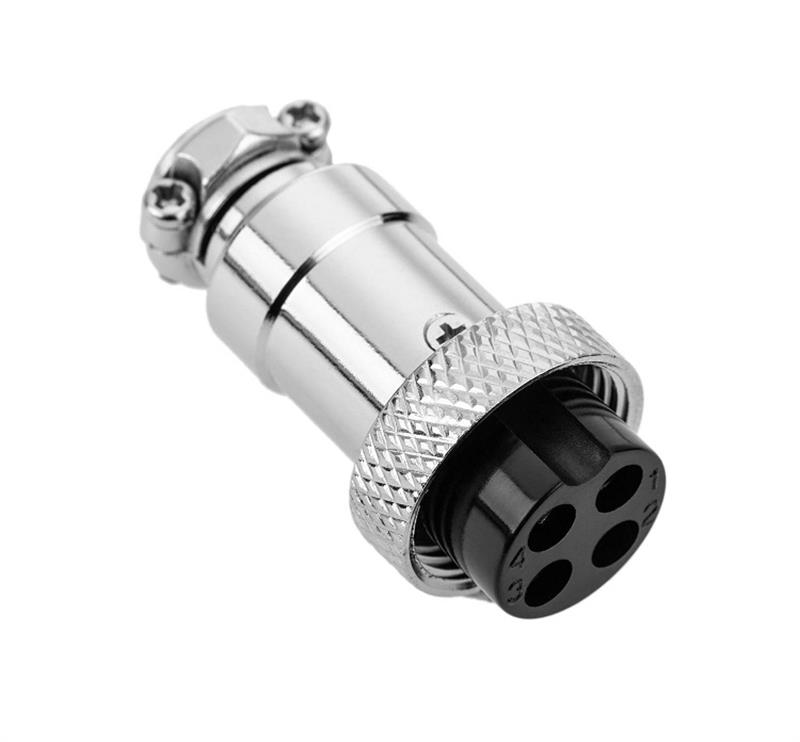

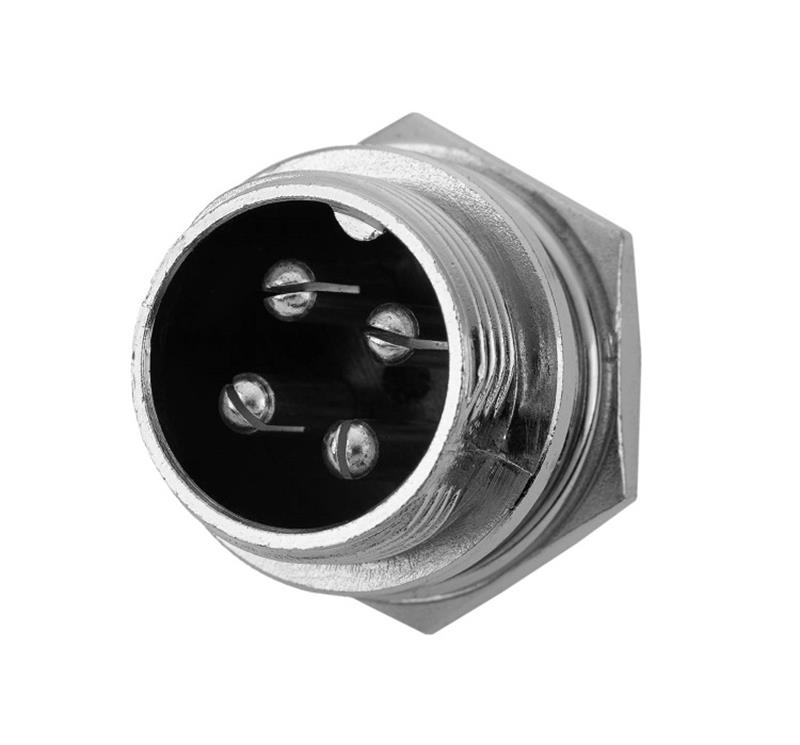

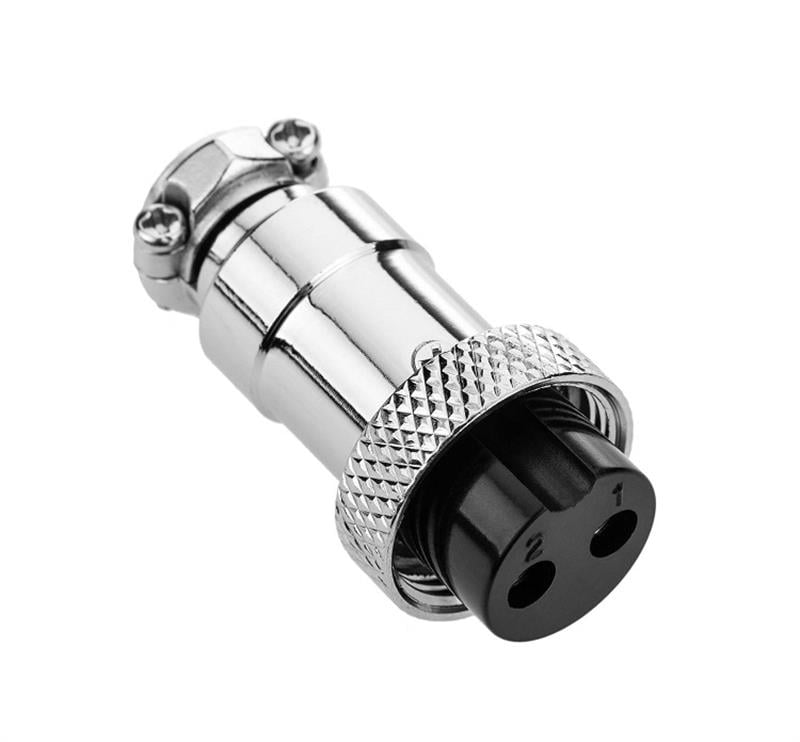

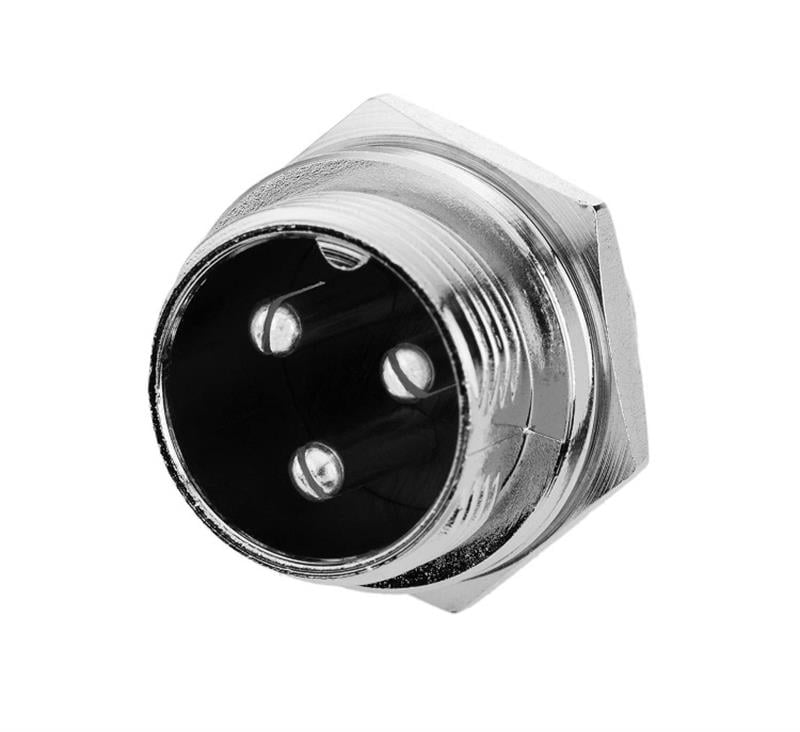

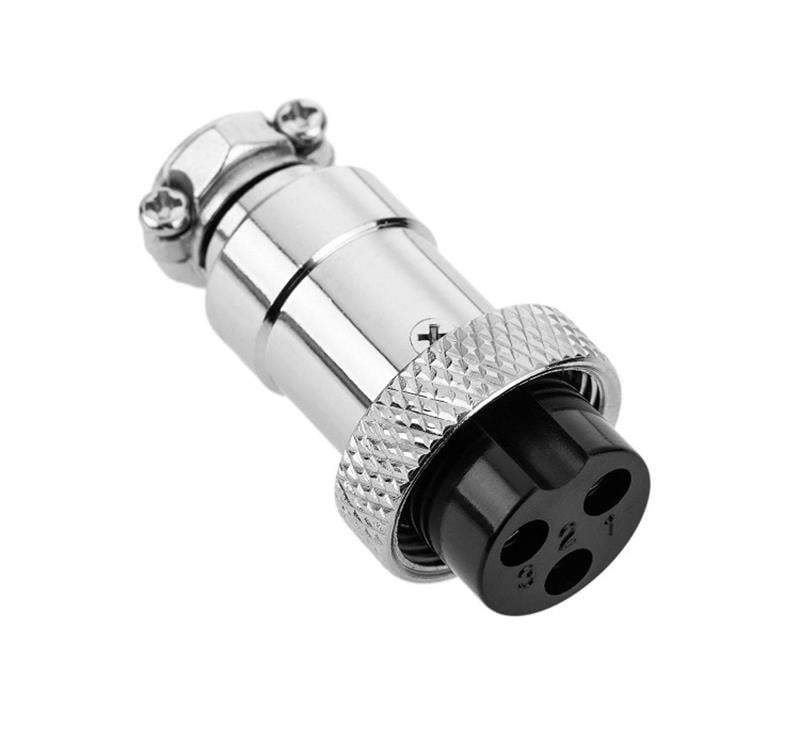

5. Mike (Havacılık/Aviation) Konnektörler Dış gövdeleri metalden üretilen ve vidalı kilit mekanizmasına sahip, son derece sağlam konnektörlerdir. Genellikle GX12, GX16 serisi olarak anılırlar. CNC makinelerinde, step motor bağlantılarında, ses (amfi) sistemlerinde ve titreşimin yüksek olduğu zorlu endüstriyel ortamlarda kablonun yerinden çıkmasını kesin olarak engellemek için tercih edilirler.

Konnektör Seçerken Dikkat Edilmesi Gerekenler

Projenize uygun ürünü satın alırken iki temel mühendislik kriterini göz önünde bulundurmalısınız:

• Pin Aralığı (Pitch): İki iletken pinin merkez noktaları arasındaki milimetre cinsinden mesafedir. Elektronikte endüstri standardı 2.54 mm'dir (Breadboard ve Arduino ölçüsü). Ancak daha küçük cihazlarda 2.0 mm, 1.25 mm veya 1.0 mm aralıklı mikro konnektörler (örneğin JST-SH veya JST-PH) kullanılır. Yanlış pitch aralığına sahip bir soket, kartınıza uyum sağlamaz.

• Akım ve Voltaj Taşıma Kapasitesi: İnce pinlere sahip standart bir Dupont veya IDC veri konnektörü üzerinden yüksek akım (örneğin bir ısıtıcı yatağın akımını) geçirmeye çalışırsanız, plastik gövde anında erir ve yangın riski oluşur. Motor veya ısıtıcı sürülecek hatlarda kalın pinli geçmeli klemensler, XT60 fişler veya yüksek Amper dayanımlı güç konnektörleri seçilmelidir.

Sık Sorulan Sorular (SSS)

JST ile Dupont konnektör arasındaki fark nedir? Dupont konnektörler sürtünme ile tutunan, genellikle 2.54 mm aralıklı standart kare uçlardır; takıp çıkarması kolaydır ancak titreşimde yerinden çıkabilirler. JST konnektörlerin ise (JST-XH, JST-SM vb.) kendinden kilitli bir plastik mandal mekanizmaları vardır. Tık sesiyle yerine otururlar ve mandala basmadan geri çıkmazlar; hareketli cihazlarda ve 3D yazıcılarda güvenle kullanılırlar.

Konnektör pinlerini kabloya takmak için neye ihtiyacım var? Kablolu olmayan boş (plastik gövde ve metal uç şeklinde satılan) konnektörleri kabloya monte etmek için metal uçları lehimlememeli, bunun yerine "Konnektör Sıkma Pensesi (Crimping Tool)" adı verilen özel el aletini kullanmalısınız. Aksi takdirde metal uçlar plastik yuvaya girmez veya sağlıklı temas sağlamaz.

Aygıtımda 5.5 x 2.1 mm DC jak girişi var, bu ne anlama geliyor? Bu ölçü piyasadaki standart adaptör uçlarını ifade eder. 5.5 mm konnektörün dış (metal silindir) çapını, 2.1 mm ise içindeki deliğin (pinin) çapını belirtir. Doğru bağlantı için alacağınız power konnektörünün adaptör ucunuzla bu iki milimetrik ölçüde de birebir eşleşmesi gerekir.

Drone ve RC araç bataryalarında neden XT60 kullanılıyor? Lityum polimer (LiPo) piller anlık olarak çok yüksek akımlar (30A - 60A arası) verebilirler. XT60 (veya XT90) konnektörler naylon alaşımlı gövdeleri, altın kaplama kalın mermi (bullet) kontakları sayesinde bu yüksek akımları erimeden ve ısınmadan güvenle iletecek şekilde özel olarak tasarlanmıştır.
