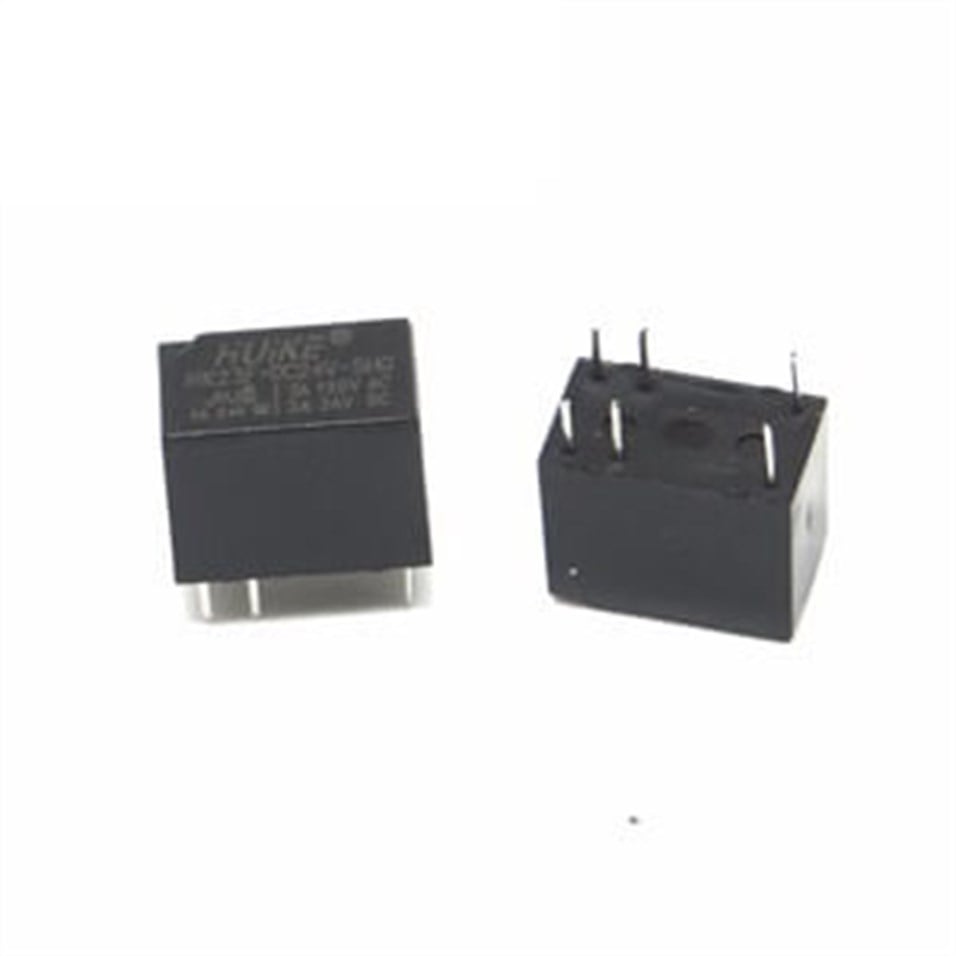

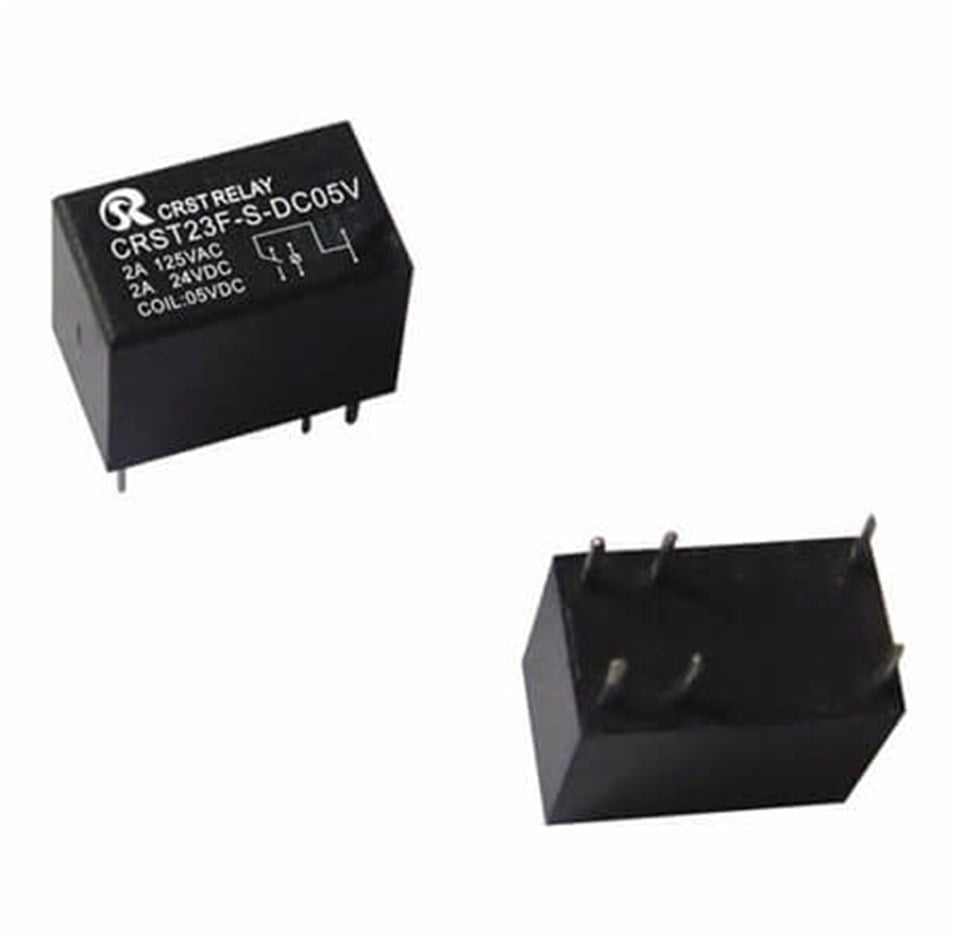

Elektronik projelerde 220V şebeke veya yüksek akımlı motorları değil; ses dalgalarını, sensör verilerini veya çok düşük seviyeli elektriksel sinyalleri yönlendirmeniz gerektiğinde telekom rölesi (sinyal rölesi) kullanılır. Kompakt (minyatür) yapıları sayesinde baskı devre (PCB) üzerinde çok az yer kaplayan bu röleler, miliamper seviyesindeki akımları bile kayıpsız ve yüksek hızda anahtarlamak üzere tasarlanmıştır.

Robotizmo'da; ölçüm cihazları, iletişim ekipmanları, ses amfileri ve hassas kontrol kartları için ihtiyaç duyduğunuz farklı bobin gerilimlerine (3V, 5V, 12V, 24V) sahip telekom rölelerini bulabilirsiniz. Projenizin mantık seviyesine uygun modeli inceleyerek teknik tasarımlarınızı güvenle tamamlayabilirsiniz.

Hassas Sinyallerin Kontrolü: Telekom Rölesi Nedir?

Bir güç rölesi yüksek akımlı bir motoru çalıştırmak için ne kadar idealse, zayıf bir analog ses sinyalini veya bir mikrodenetleyiciden gelen veri hattını yönlendirmek için de o kadar yetersizdir. Yüksek akım rölelerinin kontakları, üzerinden güçlü bir akım geçmediğinde zamanla oksitlenir ve iletkenliğini kaybeder.

İşte telekom röleleri (sinyal röleleri) tam olarak bu sorunu çözmek için üretilir. "Kuru devre" olarak adlandırılan ve üzerinden geçen akımın miliamper, hatta mikroamper seviyelerinde olduğu devrelerde kusursuz iletim sağlarlar. İsimlerini, tarihsel olarak telefon santrallerinde ses ve çağrı sinyallerini yönlendirmek için bolca kullanılmalarından alırlar.

Telekom (Sinyal) Rölesi ile Standart Röle Arasındaki Farklar

Sinyal rölelerini elektronik dünyasında özel kılan bazı yapısal mühendislik farkları bulunur:

• Çatallı (Bifurcated) Kontak Yapısı: Standart rölelerde kontaklar tek bir noktadan birbirine değer. Telekom rölelerinde ise hareketli kontak ucu çatal şeklinde ikiye ayrılır. Böylece bir uçta toz veya oksitlenme olsa bile diğer uç temas etmeye devam ederek zayıf sinyalin (örneğin bir ses dalgasının) kesintiye uğramasını engeller.

• Altın Kaplama Kontaklar: Düşük akımlı sinyaller, röle kontaklarındaki en ufak dirençten bile etkilenir. Bu sebeple telekom rölelerinin temas noktaları gümüş üzerine altın kaplama (Gold-clad) ile üretilir. Altın, oksitlenmeyen bir metal olduğu için yıllar sonra bile sinyal iletimi ilk günkü kalitesinde kalır.

• Düşük Bobin Tüketimi (Yüksek Hassasiyet): Minyatür yapıları sayesinde içlerindeki elektromıknatıs çok küçüktür. Genellikle 100mW ile 200mW gibi çok düşük güçlerle tetiklenebilirler. Bu durum, pille çalışan cihazlarda veya USB destekli devrelerde enerji tasarrufu sağlar.

• Küçük Kılıf (DIP) Yapısı: Çoğunlukla standart DIP entegrelerle aynı pin aralığına sahiptirler. Baskı devre kartı tasarlarken mikrodenetleyicilerin veya lojik kapıların hemen yanına fazla yer kaplamadan dizilebilirler.

Sinyal Rölelerinin Temel Kullanım Alanları

Yüksek hız ve kayıpsız iletim gerektiren birçok endüstriyel ve hobi devresinde bu röleler karşımıza çıkar:

• Ses ve Görüntü Cihazları: Amfilerde kaynak seçimi (Source Selection) yapmak ve analog ses sinyallerini parazitsiz yönlendirmek için.

• Test ve Ölçüm Ekipmanları: Osiloskop ve multimetre gibi cihazların içindeki sinyal anahtarlama kademelerinde.

• Güvenlik Sistemleri: Alarm panellerindeki sensör hatlarının (PIR, manyetik kontak) veri iletiminde.

• Haberleşme Donanımları: Router, modem ve santral (PBX) gibi telekomünikasyon altyapılarında.

Seçim Yaparken Dikkat Etmeniz Gerekenler

Kategorimizden telekom rölesi alırken iki değere dikkat etmelisiniz. Birincisi Bobin Voltajı'dır. Eğer kontrol devreniz (Arduino vb.) 5V ile çalışıyorsa, bobini 5V olan bir röle seçmelisiniz. Endüstriyel bir kart tamiri yapıyorsanız arızalı parçanın üzerindeki (örn: 12VDC veya 24VDC) ibareye bakmalısınız.

İkincisi ise Kontak Yapısı'dır. Telekom röleleri boyut avantajı sağlamak için genellikle DPDT (2 Form C) yani çift kutuplu (aynı anda iki farklı hattı anahtarlayabilen) yapıdadır. Pin yapısının (ayak aralığının) değiştireceğiniz veya tasarlayacağınız PCB'ye tam oturduğundan (Datasheet değerlerinden) emin olmalısınız.

Sık Sorulan Sorular (SSS)

Telekom rölesi ile lamba veya motor çalıştırabilir miyim? Kesinlikle hayır. Telekom rölelerinin kontak akım kapasiteleri genellikle 1 Amper veya 2 Amper ile sınırlıdır (hatta birçok modelde maksimum 0.5A'dir). Şebeke gerilimi bağlamak veya yüksek akım çeken bir cihazı kontrol etmek, içindeki ince altın kontakların anında eriyerek buharlaşmasına ve rölenin bozulmasına neden olur.

Ses devrelerinde neden transistör veya standart röle yerine sinyal rölesi kullanılıyor? Transistörler veya MOSFET'ler yarı iletken oldukları için iç dirençleri (Rds(on)) vardır ve saf analog ses sinyaline her zaman bir miktar distorsiyon (gürültü) katarlar. Standart röleler ise yukarıda bahsedilen oksitlenme ve tekli kontak problemleri yüzünden zayıf ses sinyallerini bir süre sonra hiç iletememeye başlar. Telekom röleleri mekanik tam izolasyon sağlayarak sesin %100 orijinal ve kayıpsız kalmasını garantiler.

Latching (Mandal) ve Non-Latching (Mandal-sız) telekom rölesi farkı nedir? Standart (Non-Latching) rölelerde rölenin çekili kalması için bobine sürekli enerji vermeniz gerekir. Enerji kesildiğinde kontaklar eski haline döner. Latching (Kilitlemeli) rölelerde ise röleye sadece kısa süreli bir sinyal (pals) gönderilir. Röle içindeki mekanizma kalıcı mıknatıs sayesinde yeni konumunda kilitlenir. Konumu tekrar değiştirmek için ters yönde bir sinyal vermek gerekir. Pilli ve enerji tasarrufu gerektiren devrelerde Latching tip röleler kullanılır.

Arızalı bir telekom rölesi multimetre ile nasıl ölçülür? Multimetrenizi direnç veya süreklilik (buzzer) kademesine alın. Rölenin bobin uçlarına dokundurduğunuzda datasheet'inde belirtilen bobin direncini (örneğin 100 Ohm - 500 Ohm arası bir değer) okumalısınız. Sonsuz direnç görüyorsanız bobin kopmuştur. Ayrıca enerjisiz durumdayken kontak bacaklarındaki NC (Normalde Kapalı) uçlarında kısa devre sesi almalı, NO (Normalde Açık) uçlarında ses almamalısınız.
