Elektronik devre kartlarınızda standartları belirleyen güç ve sinyal bağlantıları için 5.08 mm 180 derece geçmeli klemens çeşitlerini tercih edebilirsiniz. Endüstri standardı olan 5.08 mm pin aralığı sayesinde yüksek akımlı motor, röle ve besleme hatlarını güvenle sisteminize taşıyabilirsiniz.

180 derece (düz) mekanik yapısı, kabloların karta dik açıyla (üstten) girmesini sağlayarak özellikle dar panolarda ve yan boşluğu olmayan kutu tasarımlarında büyük montaj kolaylığı sunar. Geçmeli mekanizması ile kabloları vidalarından sökmeden terminal bloğunu tek hamlede ayırarak arıza tespiti ve bakım süreçlerini hızlandıran bu modelleri, projenizin hat sayısına uygun seçeneklerle Robotizmo güvencesiyle hemen sipariş edebilirsiniz.

5.08 mm 180 Derece Geçmeli Klemens Nedir? Baskı devre kartlarında (PCB) dış dünyaya açılan elektriksel bağlantıları lehim yerine vidalı yapılarla kurmak sistemin sürdürülebilirliği için şarttır. 5.08 mm, klemensin yan yana duran iki iletken bacağı (pini) arasındaki mesafenin tam olarak 0.2 inç olduğunu belirtir. Bu ölçü, otomasyon ve güç elektroniğinde küresel bir endüstri standardıdır.

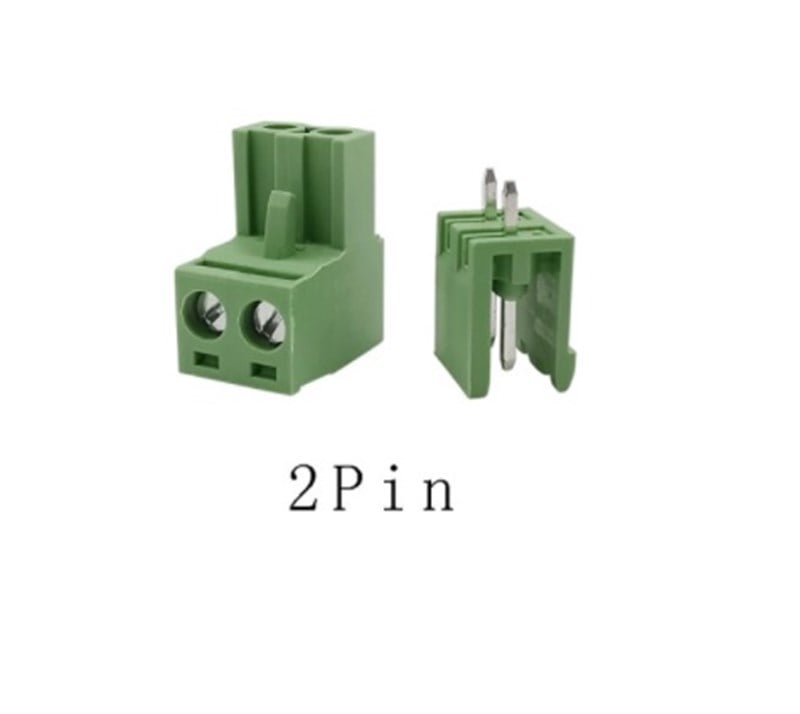

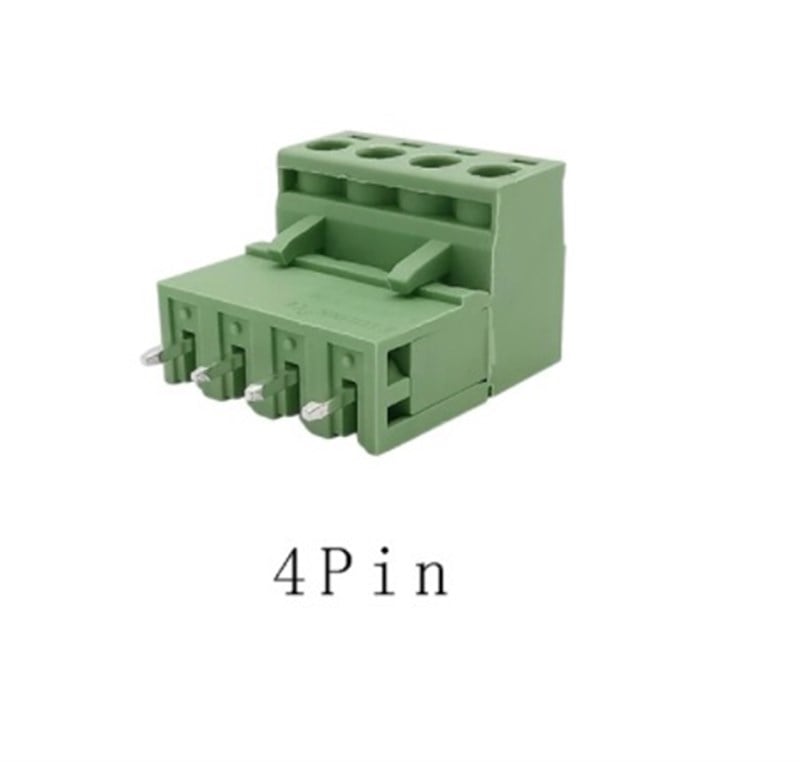

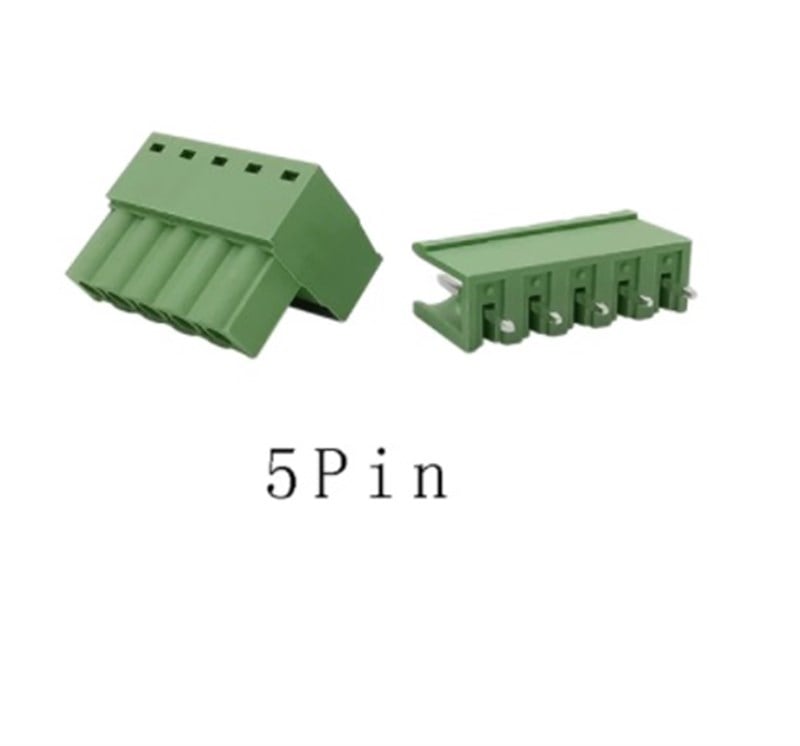

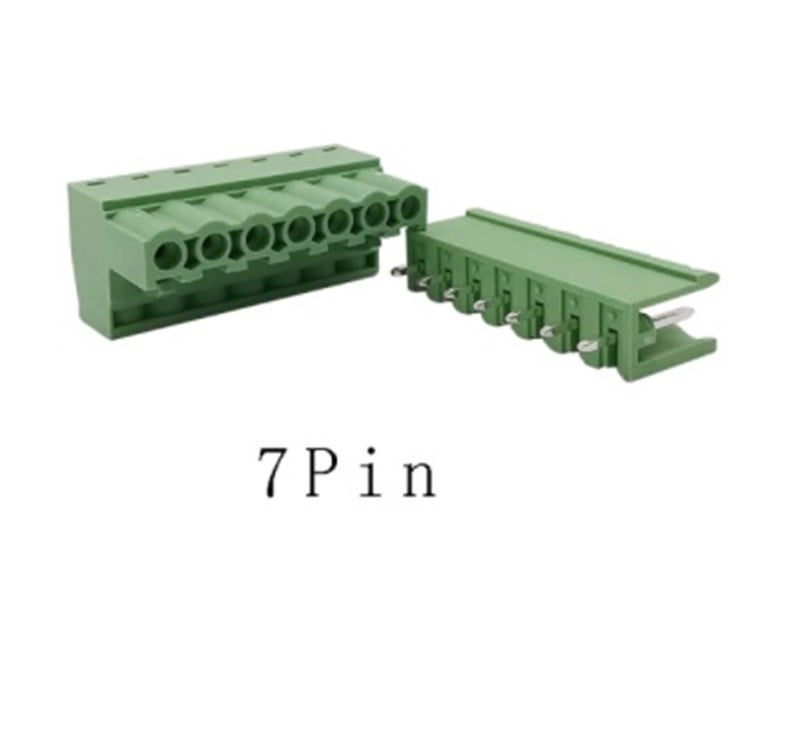

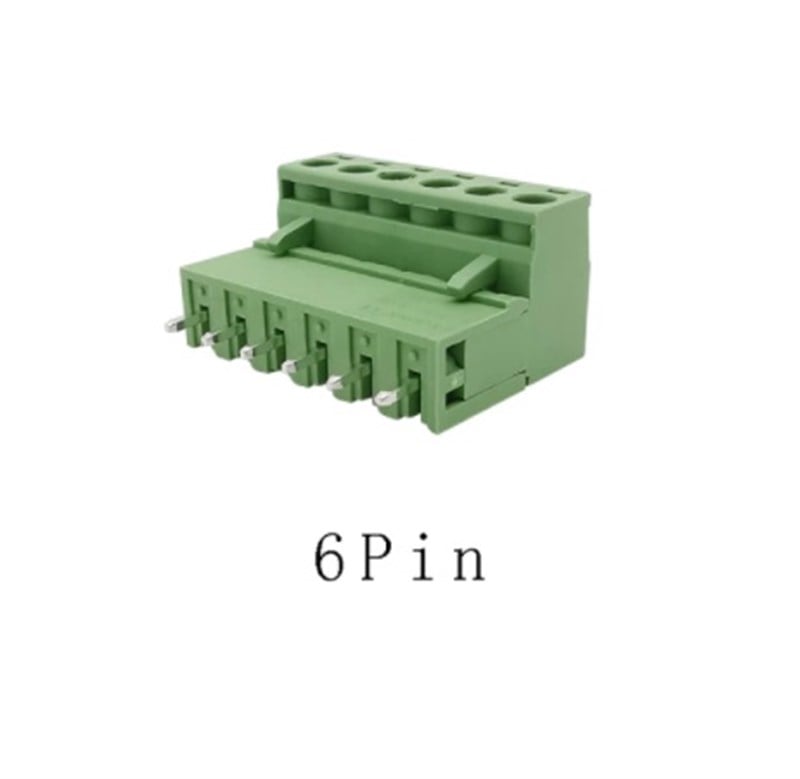

"180 derece" ifadesi, klemensin fiziksel yönelimini açıklar; kablolar sisteme yatay değil, dikey bir eksende girer. "Geçmeli (Pluggable)" özellik ise bu donanımın iki ayrı modülden oluştuğunu gösterir: Baskı devreye kalıcı olarak lehimlenen iğneli bir erkek baz (header) ve bu baza oturan, kabloların vidalandığı sökülebilir bir dişi terminal (plug).

180 Derece (Üstten) Kablo Girişinin Avantajları Klemenslerin PCB üzerindeki duruş açısı, cihazın dış kutu tasarımını ve kablolama mimarisini doğrudan etkiler. 180 derecelik düz klemens yapısı şu senaryolarda kritik bir rol oynar:

• DIN Ray Tipi Modüller: Endüstriyel panolarda DIN rayına oturtulan kart tasarımlarında (örneğin PLC modülleri), cihazlar yan yana çok sıkı dizildiği için kablolara yandan müdahale edilemez. 180 derece klemensler sayesinde kablolar cihazın doğrudan üstünden veya altından sisteme dahil edilir.

• Çok Katmanlı (Stack) Tasarımlar: Birden fazla elektronik kartın distans (aralayıcı) kullanılarak üst üste vidalandığı sistemlerde yatay bağlantı alanı kalmaz. Kabloların dikey düzlemde (180 derece) inip çıkması mekanik bir zorunluluktur.

• Derin Kutu Montajı: Kartın, yan duvarları yüksek bir kutunun zeminine monte edildiği durumlarda, tornavida ile klemense müdahale edebilmek ve kabloları yerleştirebilmek için üstten girişli modellere ihtiyaç duyulur.

5.08 mm Klemenslerin Endüstriyel Kullanım Alanları 3.81 mm gibi dar klemenslere kıyasla daha geniş bir yalıtım mesafesine ve daha kalın iç iletkenlere sahip olan 5.08 mm klemensler, yüksek güç gerektiren hatlarda kullanılır:

• Anahtarlamalı güç kaynakları (SMPS) ve DC-DC dönüştürücü çıkışları.

• Step motor, servo motor ve DC redüktörlü motor sürücü kartları.

• Endüstriyel röle modülleri ve kontaktör tetikleme devreleri.

• Yüksek Watt değerine sahip LED aydınlatma ve ısıtıcı kontrol panoları.

• Şebeke (220V AC) giriş ve çıkış izolasyon noktaları.

Klemens Seçimi ve PCB Montaj Önerileri Kartınız için 180 derece klemens satın alırken, PCB çizim programınızda seçtiğiniz "5.08mm Pitch / Straight (180°)" kılıfının ürünle uyuştuğundan emin olmalısınız. Bu klemenslerin dişi terminalleri genellikle geniş vida yuvalarına sahiptir ve 12 AWG ile 24 AWG arasındaki kalın güç kablolarını rahatlıkla sıkıştırabilir. Akım kapasitesi olarak, standart modeller genellikle pin başına 10 Amper ile 15 Amper arasında bir yükü güvenle taşıyacak şekilde üretilir. Vida yuvalarında kabloların ezilip kopmasını önlemek ve kısa devre riskini ortadan kaldırmak için, çok telli montaj kablolarının uçlarına klemens boyutuna uygun izoleli yüksük (ferrule) çakılması profesyonel bir tasarımın altın kuralıdır.

Sık Sorulan Sorular (SSS)

180 derece ile 90 derece klemens arasındaki temel fark nedir? Tek fark mekanik tasarımdır ve kablonun klemense hangi yönden gireceğini belirler. 180 derece klemenslerde kablo girişi kart yüzeyine dik olarak (üstten) sağlanırken; 90 derece klemenslerde kablo girişi kart yüzeyine paralel olarak (yandan) gerçekleşir.

5.08 mm geçmeli klemens breadboard üzerinde kullanılabilir mi? Evet, kullanılabilir. Standart delikli pertinaks ve breadboard delik aralıkları 2.54 mm'dir. 5.08 mm ölçüsü, 2.54'ün tam iki katı olduğu için (arada bir delik boşluk kalacak şekilde) breadboard üzerindeki deliklere mükemmel bir şekilde oturur. Prototipleme aşamasında sıkça tercih edilir.

Geçmeli klemensler kaç volt ve ampere kadar dayanır? Bu klemensler genellikle endüstriyel güç aktarımı için tasarlandığından, kaliteli 5.08 mm standart klemensler 300V gerilime ve pin başına ortalama 10A - 15A akıma kadar dayanıklılık gösterir. Üst limitler için kullanılacak kablo kesiti de belirleyicidir.

Erkek ve dişi klemens parçaları lehimlenirken nelere dikkat edilmeli? Sadece iğneli yapıya sahip olan erkek header kısmı (baz parçası) PCB'ye lehimlenir. Vidalı olan dişi kısım ise kesinlikle lehimlenmez; kablolar buraya vidalanır ve kullanım esnasında erkek kısma geçmeli olarak takılıp çıkartılır.
