Elektronik tasarımlarınızda birden fazla sinyal kaynağı, ölçüm modu veya çıkış hattı arasında manuel olarak geçiş yapmanız gerektiğinde komütatör (rotary switch) kullanmak en pratik çözümdür. İngilizcede "rotary switch" (döner şalter) olarak bilinen bu elektromekanik bileşenler; ölçü aletlerinin kademe ayarlarında, ses amfilerinin giriş seçimlerinde ve endüstriyel panolarda yaygın olarak kullanılır. Kategorimizde, onarım veya donanım geliştirme ihtiyaçlarınıza yanıt verecek 1x12 (tek kutup, 12 kademe) veya 2x6 (iki kutup, 6 kademe) gibi farklı iletim dizilimlerine sahip komütatör modellerini bulabilir, uygun fiyatlarla hemen sipariş verebilirsiniz.

Elektronik Devrelerde Çoklu Kontrol: Komütatör Nedir?

Komütatör, elektronik piyasasında genellikle kademeli döner şalter (Rotary Switch) olarak adlandırılır. Standart bir aç-kapat (on-off) anahtarının (toggle switch) aksine, bir milin (şaftın) sağa veya sola çevrilmesiyle içerisindeki fiziksel kontakların yer değiştirmesini sağlayan mekanik bir anahtarlama elemanıdır. Dışarıdan bakıldığında bir potansiyometreye benzer; ancak mili çevirdiğinizde pürüzsüz bir dönüş yerine, her bir konumda mekanik olarak "tık" sesiyle kilitlenen belirli kademelere (pozisyonlara) sahiptir. Bu sayede karmaşık devrelerde tek bir merkezden birçok farklı hattı bağımsız olarak açıp kapatmanıza veya yönlendirmenize olanak tanır.

Komütatör (Rotary Switch) Seçiminde Dikkat Edilmesi Gerekenler

Bir kartın üzerindeki arızalı komütatörü değiştirmek veya sıfırdan bir kontrol paneli tasarlamak istediğinizde, ürünün fiziksel ölçülerinin yanı sıra şu elektriksel dizilim özelliklerine dikkat etmelisiniz:

Kademe (Pozisyon) ve Kutup (Pole) Sayısı

Komütatörlerin kodlamasında kullanılan rakamlar, ürünün iç yapısını ve kaç farklı devreyi kontrol edebileceğini belirler.

• Kutup (Pole): Anahtarın kontrol ettiği bağımsız giriş hattı sayısıdır.

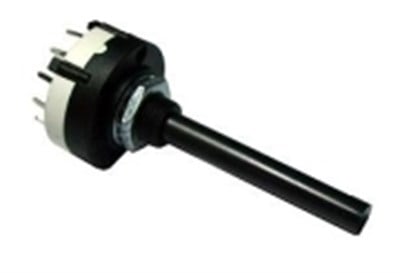

• Kademe (Position): Bu giriş hattının yönlendirilebileceği farklı çıkış noktası (seçenek) sayısıdır. Örneğin; 1x12 komütatör, 1 adet ortak giriş pimine ve bu pimin yönlendirilebileceği 12 farklı çıkış pimine sahiptir. Bu, 12 farklı sensörden gelen veriyi sırayla tek bir mikrodenetleyici pinine okutmak için idealdir. 2x6 komütatör ise, aynı şaft üzerinde iki bağımsız giriş hattını kontrol eder ve her birini 6 farklı çıkışa yönlendirebilir. Ses sistemlerinde (stereo sağ ve sol kanallar için) giriş seçici (AUX, CD, Phono vb.) olarak kullanılır.

Akım ve Voltaj Dayanımı Sınırları

Komütatörlerin içindeki kontaklar sürtünme yoluyla birbirine temas eder. Bu bileşenler genellikle mikrodenetleyici sinyallerini (5V, 3.3V) yönlendirmek veya ses sinyallerini seçmek gibi düşük akım (sinyal) uygulamaları için tasarlanmıştır. Çoğu standart PCB tipi komütatörün akım taşıma kapasitesi 0.3A ile 0.5A arasındadır. Bir ısıtıcıyı, büyük bir DC motoru veya doğrudan şebeke gerilimini (220V) anahtarlamak için bu minyatür ürünler kullanılamaz. Yüksek akımlı hatları kontrol etmek isterseniz, komütatörü bir röle kartını tetikleyecek şekilde (sinyal elemanı olarak) devrenize bağlamalısınız.

Kademeli Şalterlerin Başlıca Kullanım Alanları

Fiziksel boyutları ve sundukları çoklu seçenek mantığı sayesinde komütatörler şu donanımlarda sıklıkla karşımıza çıkar:

• Multimetreler (Ölçü Aletleri): Direnç, voltaj veya akım modları arasında geçiş yaptığınız ortadaki büyük çevirmeli düğme tamamen komütatör mantığıyla çalışır.

• Ses ve Amfi Devreleri: Çok kanallı ses sistemlerinde giriş (input) kanallarını fiziksel olarak seçmek için kullanılır.

• Test Ekipmanları ve Güç Kaynakları: Laboratuvar tipi güç kaynaklarında önceden belirlenmiş sabit voltajları (Örn: 3.3V, 5V, 9V, 12V) hızlıca seçmek için kademeli yapıları tercih edilir.

Sık Sorulan Sorular (SSS)

Komütatör ile Potansiyometre arasındaki fark nedir? Dış görünüşleri benzese de işlevleri tamamen farklıdır. Potansiyometre, içindeki direnci milin dönüşüyle doğrusal (pürüzsüz) bir şekilde artırıp azaltan bir analog bileşendir. Komütatör (Rotary Switch) ise içerisinde direnç barındırmaz; mekanik bir anahtardır ve belirli konumlara (kademelere) atlayarak devredeki yolları fiziksel olarak birbirine bağlar veya koparır.

Rotary Encoder ile Komütatör aynı şey midir? Hayır. Komütatör mekanik olarak akımı bir pinden diğerine fiziksel olarak ileten bir şalterdir ve belirli bir dönüş sınırı (örneğin 12 kademe sonra durur) vardır. Rotary encoder ise sonsuz tura sahip, dijital (1 ve 0) kare dalga sinyalleri üreten ve mikrodenetleyiciler (Arduino vb.) tarafından yazılımla sayılması gereken bir dijital menü elemanıdır.

3x4 veya 4x3 komütatör ne anlama gelir? Bu kodlama kutup ve kademe sayısını ifade eder. 3x4 komütatör, 3 bağımsız kutba (girişe) ve her kutbun yönlendirilebileceği 4 ayrı kademeye sahiptir. 4x3 komütatör ise 4 ayrı kutbu aynı anda kontrol edip her birini 3 farklı seçeneğe yönlendirebilir.

Minyatür komütatörü doğrudan panele monte edebilir miyim? Evet. Bu kategorideki komütatörlerin mil (şaft) tabanında genellikle dişli bir bölüm ve beraberinde gelen bir somun bulunur. Bu sayede PCB'ye lehimlemenin yanı sıra cihazınızın dış metal veya plastik paneline doğrudan vidalayarak sabitleyebilirsiniz.
