Elektronik projelerde fiziksel dünyadaki analog sinyalleri işlemek, kararlı bir güç dağıtımı sağlamak veya yüksek akım çeken mekanik bileşenleri kontrol etmek için özel entegrelere ihtiyaç duyulur. TPIC, L, LF, LM ve LMD serisi entegreler, voltaj regülasyonundan motor sürmeye kadar geniş bir yelpazede endüstri standardı haline gelmiş donanımları içerir.

Robotizmo’nun bu kategorisinde; ses ve sensör devrelerinin vazgeçilmezi LM serisi op-ampları (LM358, LM324), L serisi güvenilir motor sürücüleri (L293D) ve yüksek akımlı röle/LED kontrolü sağlayan TPIC güç entegrelerini bir arada bulabilirsiniz. Sisteminizin ihtiyaç duyduğu akım ve voltaj değerlerine uygun, prototipleme (DIP) ve profesyonel üretim (SMD) kılıf seçeneklerine sahip komponentleri inceleyebilir, hemen sipariş oluşturabilirsiniz.

Analog İşleme ve Güç Kontrolünün Temel Taşları Mikrodenetleyiciler dijital verilerle işlem yaparken, devrenin geri kalanı genellikle analog sinyallere ve yüksek akımlı güç kaynaklarına ihtiyaç duyar. Pillerden gelen dalgalı enerjiyi sabitlemek, bir sensörün zayıf sinyalini yükseltmek veya bir step motorun bobinlerine yön vermek standart işlemci pinleriyle yapılamaz. Bu kategoride yer alan entegre serileri, düşük güçlü dijital kontrolcüleriniz ile yüksek güçlü veya analog fiziksel donanımlarınız arasında köprü görevi görür.

Bu Kategorideki Başlıca Entegre Serileri Endüstriyel kullanımdan eğitim projelerine kadar birçok alanda karşımıza çıkan bu bileşenler, üstlendikleri rollere göre şu şekilde ayrılır:

LM ve LF Serisi: Op-Amp, Sensör ve Voltaj Regülatörleri Genellikle Texas Instruments veya National Semiconductor kökenli olan bu çipler, analog elektroniğin temelini oluşturur.

• İşlemsel Yükselteçler (Op-Amp): LM358, LM324 gibi entegreler veya JFET girişli LF353 modelleri; sensör sinyallerini filtrelemek, karşılaştırmak ve ses sinyallerini yükseltmek için kullanılır.

• Voltaj Regülatörleri: LM317 (ayarlanabilir), LM2596 gibi modeller, güç kaynaklarında voltajı istenen seviyede sabitleyerek devrenizin güvenliğini sağlar.

• Sensörler ve Karşılaştırıcılar: Sıcaklık ölçümü için yaygın olarak kullanılan LM35 ve voltaj karşılaştırıcı olarak görev yapan LM393 gibi komponentler de bu ailenin parçasıdır.

L ve LMD Serisi: Motor Sürücü ve Yüksek Akım Çözümleri Hareketli mekanizmalar tasarlarken motorların çektiği yüksek akımı mikrodenetleyiciden izole etmek gerekir.

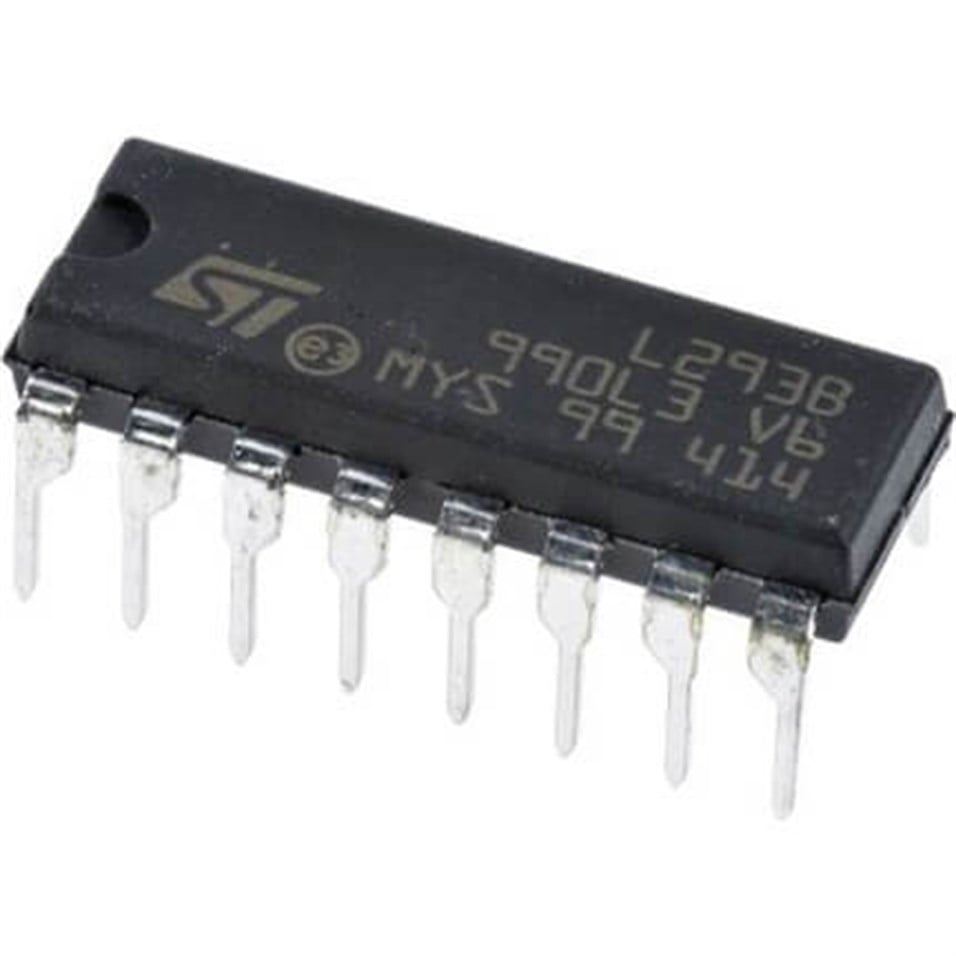

• L Serisi: L293D ve L298N gibi çift tam köprü (H-Bridge) sürücüler, DC motorların yön ve hız kontrolünü yapmanın yanı sıra step motorları sürmek için de en bilinen yöntemdir. L7805 gibi sabit 5V voltaj regülatörleri de L ön ekiyle sıklıkla devrelere dâhil olur.

• LMD Serisi: LMD18200 gibi entegreler, endüstriyel standartlarda yüksek sürekli akım gerektiren güçlü motor kontrol tasarımlarında tercih edilir.

TPIC Serisi: Yüksek Güçlü Kaydırmalı Kaydediciler (Shift Register) Standart lojik entegreler (örneğin 74HC595) pin çoğullamak için kullanılsa da doğrudan yüksek akım çeken yükleri süremezler. TPIC serisi (örneğin TPIC6B595, TPIC6C595), iç yapısındaki güçlü DMOS transistörler sayesinde kaydırmalı kaydedici mantığını doğrudan güç elektroniği ile birleştirir. Mikrodenetleyicinizden sadece birkaç pin kullanarak onlarca röleyi, güçlü LED dizilimini veya valfleri doğrudan sürmenize olanak tanır.

Analog ve Güç Entegresi Seçerken Nelere Dikkat Edilmeli? Komponent alırken datasheet (veri sayfası) incelemesi yapmak sistem kararlılığı için kritik bir adımdır. Bir motor sürücü seçiyorsanız, motorunuzun boşta (no-load) ve zorlanma (stall) anında çekeceği tepe akımını karşılayacak (örneğin kanal başına 1A veya 3A) bir entegre tercih etmelisiniz. Lineer voltaj regülatörlerinde (LM317, L7805) giriş ve çıkış voltajı arasındaki fark, entegre üzerinde ısı olarak açığa çıkar; bu nedenle tasarımınıza uygun bir soğutucu (heatsink) alanı bırakmanız gerekebilir. Op-amp seçiminde ise çalışma voltajı (tek veya çift besleme), bant genişliği ve gürültü oranları projenizin hassasiyetine göre belirleyici faktörlerdir.

Sık Sorulan Sorular (SSS)

LM358 ile LM324 entegreleri arasındaki fark nedir? İki entegre de elektriksel karakteristik olarak birbirine çok benzer genel amaçlı işlemsel yükselteçlerdir. Temel fark içerdikleri op-amp sayısıdır. LM358 kılıf içerisinde 2 adet (Dual) op-amp barındırırken, LM324 entegresi 4 adet (Quad) op-amp içerir.

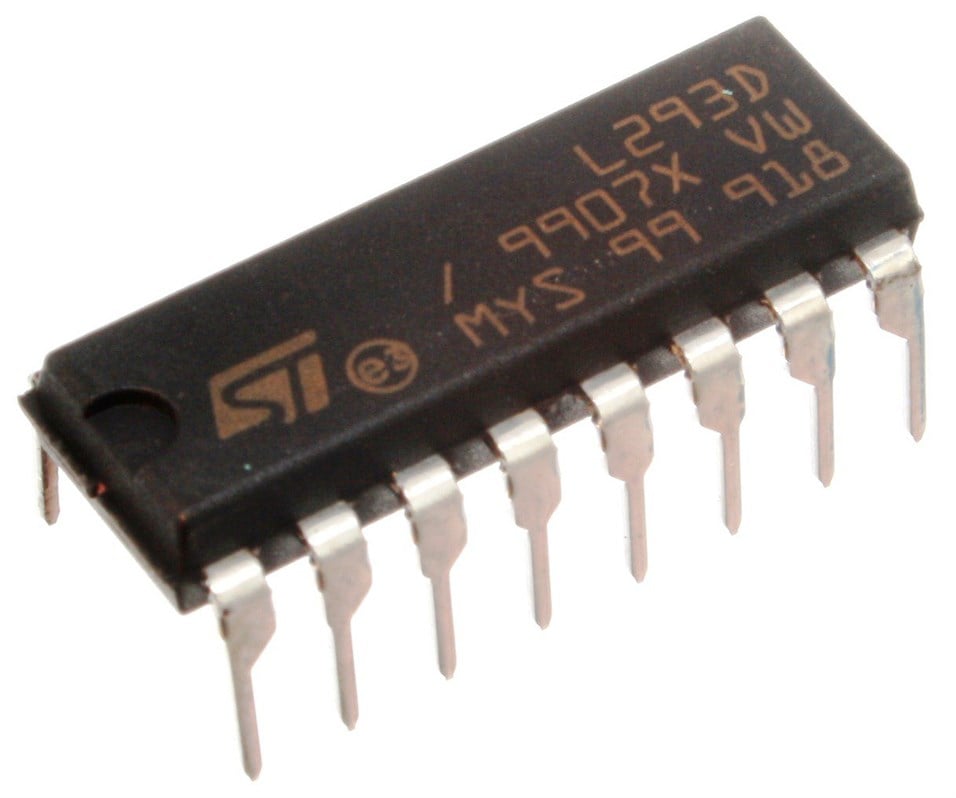

L293D motor sürücü entegresi doğrudan Arduino'ya bağlanabilir mi? Evet, L293D entegresinin kontrol giriş pinleri standart 5V lojik seviyeleriyle tam uyumludur. Herhangi bir ara birime gerek kalmadan doğrudan Arduino veya benzeri geliştirme kartlarının dijital pinlerine bağlanarak PWM (hız) ve yön kontrolü yapılabilir.

TPIC6C595 ile standart 74HC595 arasında ne fark var? Her ikisi de seri veri alıp paralel çıkış veren (Shift Register) entegrelerdir. Ancak 74HC595 dijital iletişim ve düşük akımlı LED yakmak için uygunken; TPIC6C595 bir güç entegresidir. Pin başına ortalama 250mA (anlık daha yüksek) akım çekme kapasitesine sahip olduğu için röleleri, motorları veya yüksek güçlü aydınlatmaları araya transistör koymadan doğrudan sürebilir.

L7805 veya LM317 kullanırken neden ısınıyor, soğutucu şart mı? Bu bileşenler lineer (doğrusal) regülatörlerdir. Fazla voltajı ısıya çevirerek devreden atarlar. Örneğin 12V girişi 5V'a düşürüyorsanız ve devreniz 1A akım çekiyorsa, entegre üzerinde (12-5)*1 = 7 Watt'lık bir güç ısı olarak açığa çıkar. Bu durumda entegrenin yanmaması için mutlaka bir alüminyum soğutucuya (heatsink) bağlanması gerekir.
