Kış aylarında enerji tasarrufu sağlamak, evinizin sıcaklığını uzaktan kontrol etmek veya kendi akıllı oda termostatınızı tasarlamak istiyorsanız, donanımınızın en kritik parçası kombi rölesi olacaktır. Kombilerin anakartında yer alan termostat girişini güvenli bir şekilde açıp kapatmaya yarayan bu röle kartları, NodeMCU, ESP32, Arduino veya Raspberry Pi gibi popüler geliştirme kartlarıyla tam uyumlu çalışır.

Robotizmo’da; projenizin kontrol voltajına uygun 5V, 12V veya 24V tetikleme seçeneklerine sahip, optokuplör izolasyonlu kombi rölesi çeşitlerini bulabilirsiniz. Sisteminize uygun modeli hemen seçerek, ısıtma sistemlerinizi güvenle akıllandırabilirsiniz.

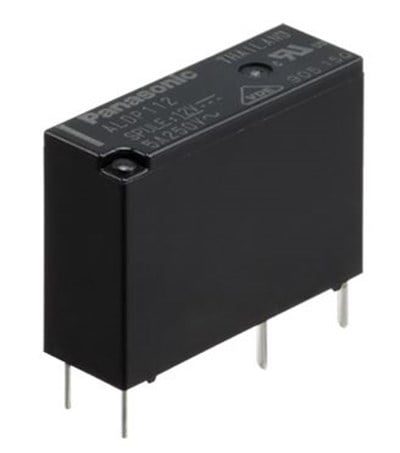

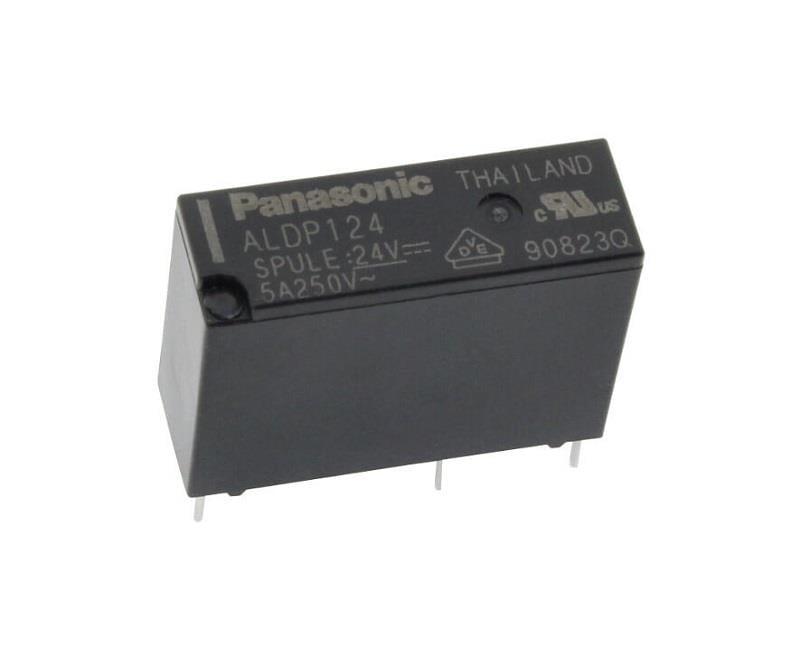

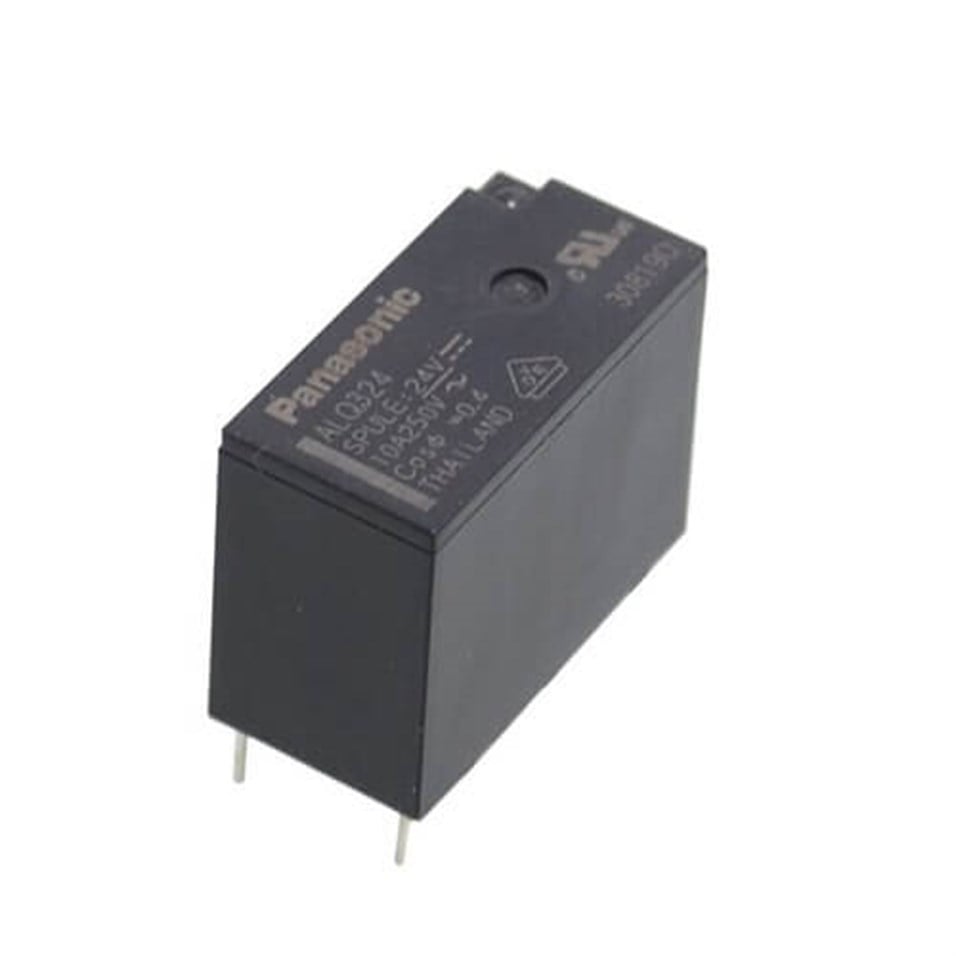

Akıllı Isıtma Sistemlerinin Temeli: Kombi Rölesi Nedir?

Piyasadaki standart kombilerin büyük bir kısmı, dışarıdan bağlanacak bir oda termostatı ile çalışabilme özelliğine sahiptir. Fabrika çıkışında kombi anakartı üzerindeki bu iki termostat klemensi genellikle kısa devre yapılmış (köprülenmiş) haldedir. Bu köprüyü kaldırıp yerine bir kombi rölesi bağladığınızda, kombinin ne zaman yanıp ne zaman duracağına sizin hazırladığınız elektronik devre (veya akıllı ev sistemi) karar verir.

Kombi röleleri, temelde standart elektromekanik rölelerle aynı yapıya sahiptir. Onları bu isimle anmamızın sebebi, kullanım senaryosunun şebeke gerilimi anahtarlamaktan ziyade, hassas bir anakartı tetiklemek üzere kuru kontak (dry contact) yöntemiyle çalıştırılmasıdır.

Kombi Kontrolünde Kuru Kontak Neden Kritik Bir Kuraldır?

Kombi rölesi ile proje geliştirirken yapılan en büyük ve maliyetli hata, rölenin ortak (COM) ucuna 220V elektrik verip, bunu kombinin termostat girişine göndermektir. Kombilerin oda termostat girişleri dışarıdan bir elektrik akımı (voltaj) beklemez. Sadece bu iki ucun birbirine değmesini (kısa devre olmasını) algılayarak ateşlemeyi başlatır.

İşte bu dışarıdan hiçbir gerilim uygulamadan, sadece iki ucun birbirine anahtarlanması işlemine "kuru kontak" denir. Satın alacağınız kombi rölesi kartında;

• Rölenin COM ucunu kombiden gelen kablolardan birine,

• Rölenin NO (Normalde Açık) ucunu ise kombiden gelen diğer kabloya bağlamanız yeterlidir. Böylece mikrodenetleyiciniz röleyi çektiğinde (aktif ettiğinde), röle mekanik olarak bu iki kabloyu birleştirir ve kombi çalışmaya başlar. Herhangi bir voltaj çakışması yaşanmadığı için kombi anakartı güvende kalır.

Kendi Akıllı Oda Termostatınızı Tasarlayın

Son yıllarda artan enerji maliyetleri, açık kaynak kodlu akıllı ev asistanlarının (Home Assistant gibi) yaygınlaşmasıyla birlikte birçok hobici kendi termostatını yapmaya yönelmiştir. Bir ESP8266 (NodeMCU) veya ESP32 geliştirme kartı, hassas bir sıcaklık/nem sensörü (örneğin DHT22 veya BME280) ve bu kategoriden seçeceğiniz 5V kombi rölesi ile piyasada yüksek fiyatlara satılan akıllı termostatların işlevini çok uygun maliyetlerle elde edebilirsiniz. Böylece telefonunuzdan kombiyi açıp kapatabilir, haftalık programlamalar yapabilirsiniz.

Kombi Rölesi Seçerken Nelere Dikkat Edilmeli?

Projeniz için doğru röle kartını seçerken aşağıdaki iki temel detaya dikkat etmeniz sistem sağlığı açısından önemlidir:

• Tetikleme (Bobin) Voltajı: Kontrolcü olarak Arduino veya NodeMCU gibi kartlar kullanıyorsanız, kontrol sinyali genellikle 5V veya 3.3V seviyesindedir. Bu sistemler için doğrudan 5V röle kartlarını tercih etmelisiniz. Eğer sisteminizde ana besleme 12V veya 24V ise (örneğin endüstriyel bir PLC veya özel bir otomasyon panosu), rölenin bobin tetikleme gerilimini buna uygun seçmelisiniz.

• Optokuplör İzolasyonu: Kombi rölelerinin üzerinde genellikle optokuplör entegresi bulunur. Bu entegre, mikrodenetleyicinizden gelen tetikleme sinyalini elektriksel değil, ışık yoluyla röleye aktarır. Böylece röle tarafında oluşabilecek herhangi bir manyetik gürültü veya ters akım, geliştirme kartınızın donmasına veya bozulmasına engel olur.

Sık Sorulan Sorular (SSS)

Standart bir röle kartını kombi rölesi olarak kullanabilir miyim? Evet, kullanabilirsiniz. "Kombi rölesi" olarak adlandırılan modüller aslında standart tek kanallı röle kartlarıdır. Önemli olan, rölenin COM (ortak) girişine herhangi bir dış güç (220V veya 12V gibi) bağlamadan, tamamen rölenin kendi içindeki boş anahtarlama mekanizmasını (kuru kontak) kullanmanızdır.

Röle kartının üzerindeki NC ve NO uçları kombide nasıl bağlanır? Kombiler genellikle termostat uçları birleştiğinde yanacak şekilde tasarlandığı için, röle kartında COM ve NO (Normally Open - Normalde Açık) uçlarını kullanmalısınız. Böylece cihazınızdan sinyal gitmediğinde kombi çalışmaz, siz komut verip röleyi çektiğinizde (devre kapandığında) kombi ateşleme yapar.

Oda termostatı bağlantısı için hangi kabloyu kullanmalıyım? Kombi ile röle arasında yüksek akım veya şebeke gerilimi taşınmayacağı için kalın elektrik kablolarına ihtiyaç yoktur. Sinyal iletimi için standart 2x0.75 mm TTR veya diyafon/zil kablosu (2x0.50 mm) kullanılması, hem esneklik hem de kolay montaj açısından tavsiye edilir.

Akıllı termostat projemde ESP8266 (3.3V) kullanıyorum, 5V röleyi nasıl tetikleyeceğim? ESP8266 veya ESP32 kartlarının data pinleri 3.3V lojik çıkış verse de, birçok standart 5V röle modülünün optokuplör girişi veya transistör tabanı 3.3V ile tetiklenebilecek hassasiyete sahiptir. Röle kartının beslemesini (VCC) geliştirme kartınızın 5V (Vin / VU) pininden sağlayıp, IN (Tetik) pinini 3.3V data çıkışına bağlayarak güvenle çalıştırabilirsiniz.
