Raspberry Pi, Arduino veya özel tasarımlı 5V lojik devrelere sahip projelerinizde aşırı ısınmayı önlemek ve işlemci performansını korumak için 5V fan çeşitleri en pratik soğutma çözümüdür. Doğrudan geliştirme kartınızın 5V çıkış (VCC) pinlerinden beslenebilen bu düşük gerilimli DC fanlar, ekstra bir adaptöre veya voltaj düşürücüye ihtiyaç duymadan sisteminize entegre olur.

Robotizmo'da; mini bilgisayar kasaları ve dar alanlar için 3010, 4010 gibi standart eksenel fanlardan, noktasal hava akışı sağlayan salyangoz (blower) fanlara kadar projenizin fiziksel sınırlarına tam uyum sağlayacak soğutma seçeneklerini bulabilirsiniz. İhtiyacınıza uygun boyut ve soket yapısına sahip 5V DC soğutucu fanları hemen inceleyin.

Pratik ve Etkili Soğutma: 5V DC Fan Nedir?

Elektronik devrelerde yer alan işlemciler ve güç regülatörleri, çalışmaları sırasında ısı üretir. Bu ısı uzaklaştırılmadığında sistem kendini yavaşlatır (thermal throttling) veya kalıcı donanım hasarları oluşur. Genellikle 12V veya 24V ile çalışan standart bilgisayar ve 3D yazıcı fanları, sadece 5V güç üreten küçük gömülü sistemler için uygun değildir. 5V fanlar, özel olarak düşük gerilimle yüksek devir (RPM) çevirecek şekilde tasarlanmış, fırçasız (brushless) motora sahip kompakt aktif soğutuculardır.

Bu fanların en büyük avantajı, USB üzerinden beslenen veya 5V mantık seviyesiyle çalışan devrelerde ek bir donanıma gerek duymadan "tak-çalıştır" mantığıyla kullanılabilmeleridir.

5V Fanların Temel Kullanım Alanları

• Raspberry Pi Soğutması: Raspberry Pi 4 ve Pi 5 gibi yüksek işlem gücüne sahip tek kart bilgisayarlar (SBC) ciddi oranda ısınır. Bir 5V fan, doğrudan Pi'nin GPIO pinlerine takılarak işlemcinin her zaman serin ve tam performansta kalmasını sağlar.

• Arduino ve Gömülü Sistem Projeleri: NodeMCU, ESP32 veya Arduino kartlarının bulunduğu kapalı proje kutularında (özellikle 3D yazıcı ile basılmış plastik kasalarda) hava sirkülasyonu yaratmak için kullanılır.

• Küçük Güç Kaynakları ve Regülatörler: Yüksek akım taşıyan step motor sürücülerinin veya voltaj düşürücü devrelerin üzerine yapıştırılan alüminyum soğutucuları (heatsink) desteklemek için entegre edilir.

Projenize Uygun 5V Fan Nasıl Seçilir?

Sisteminizi soğutmak için fan satın alırken şu fiziksel özelliklere dikkat etmelisiniz:

1. Fan Tasarımı (Eksenel vs. Salyangoz): Standart kare şeklindeki eksenel fanlar, havayı yüzeyden alıp doğrudan arka tarafa üfler. Kasa havalandırması ve genel işlemci soğutması için idealdir. Salyangoz (blower) fanlar ise havayı merkezden çeker ve 90 derecelik dar bir ağızdan basınçlı şekilde üfler. Dar bir hava kanalına veya belirli bir noktaya (örneğin ufak bir 3D yazıcının baskı ucuna) doğrudan hava basmak için salyangoz tipler tercih edilir.

2. Boyut Kodları (3010, 4010, 5015): Elektronik soğutma fanları boyutlarını ifade eden 4 haneli kodlarla anılır. İlk iki rakam fanın en/boy ölçüsünü, son iki rakam ise milimetre (mm) cinsinden kalınlığını belirtir.

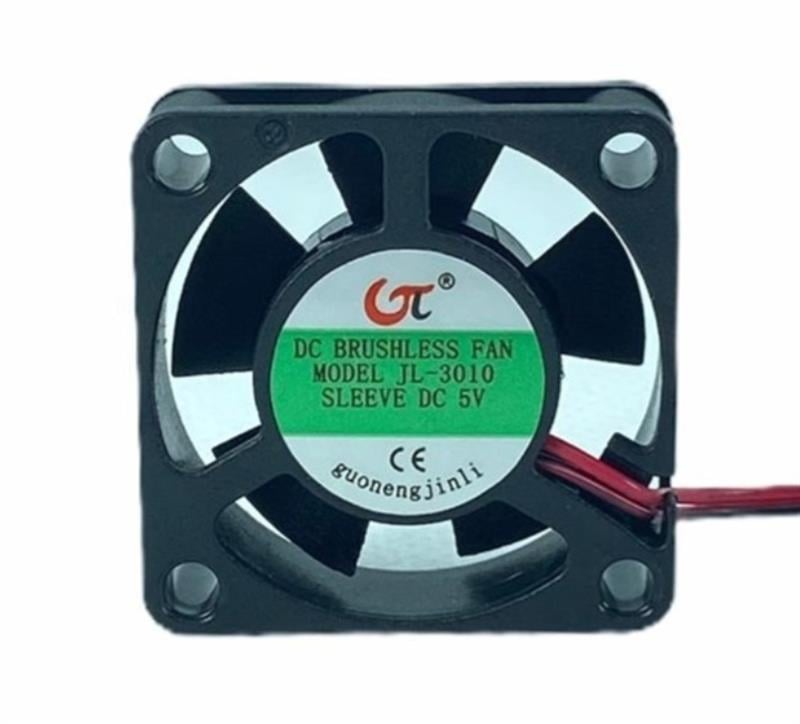

• 3010 Fan: 30x30 mm genişlik, 10 mm kalınlık. Genellikle Raspberry Pi kasalarına tam oturan standart boyuttur.

• 4010 Fan: 40x40 mm genişlik, 10 mm kalınlık. Biraz daha geniş alanlarda, step motor sürücülerinin üzerinde veya mini güç kaynaklarında sıkça kullanılır.

3. Bağlantı Tipi: Çoğu 5V fan, geliştirme kartlarındaki erkek pinlere kolayca takılabilmesi için 2 pinli dişi Dupont veya JST soketlerle gelir. Kırmızı kablo +5V (VCC), siyah kablo ise toprak (GND) hattına bağlanmalıdır.

Sık Sorulan Sorular (SSS)

5V fanı Raspberry Pi'ye doğrudan nasıl bağlarım? Raspberry Pi'nin GPIO diziliminde belirli güç pinleri bulunur. Fanın kırmızı kablosunu (5V) fiziksel olarak 4 numaralı veya 2 numaralı pine, siyah kablosunu (GND) ise 6 numaralı pine takarak cihaz çalıştığında fanın doğrudan dönmesini sağlayabilirsiniz.

12V veya 24V adaptör kullandığım devrede 5V fan kullanabilir miyim? Doğrudan kullanamazsınız. 12V veya 24V bir güç kaynağına 5V fan bağlarsanız, fanın içindeki motor bobinleri anında yanar. Eğer elinizde sadece 5V fan varsa ve ana beslemeniz 12V ise, araya mutlaka bir DC-DC voltaj düşürücü (step-down) modül ekleyerek gerilimi 5 Volt seviyesine indirmelisiniz.

Fanın hava üfleme yönünü nasıl anlarım? DC fanların yan (kalınlık) yüzeyinde genellikle plastik kalıptan çıkan iki adet ok işareti vardır. Oklardan biri pervanenin dönüş yönünü, diğeri ise havanın çıkış yönünü gösterir. Eğer ok yoksa genel bir kural olarak; fanın etiketinin bulunduğu arka yüzey, havanın üflendiği (çıktığı) taraftır.

3D yazıcımın fanı bozuldu, 5V fan alıp takabilir miyim? Çok dikkatli olmalısınız. Piyasada satılan standart 3D yazıcıların (Creality, Anycubic vb.) büyük bir çoğunluğu anakart üzerinde 24V (veya eski modellerde 12V) çıkış kullanır. Kendi yazıcınızın bozulan fanının üzerindeki etiketi okumadan 5V fan takarsanız fanınız yanacaktır. 5V fanlar genellikle yazıcının anakartından değil, harici bağlanan Raspberry Pi gibi kontrolcülerden beslenmek istendiğinde tercih edilir.
