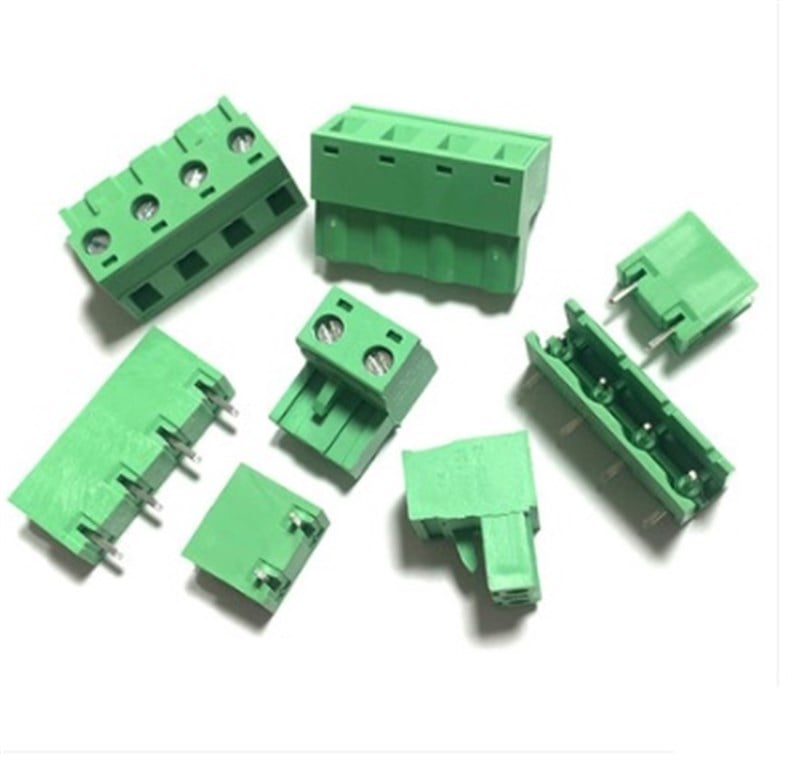

Yüksek voltaj ve ağır akım yükü taşıyan elektronik tasarımlarınızda hem elektriksel güvenliği hem de montaj kolaylığını bir arada sunan 7.62 mm 180 derece geçmeli klemens çeşitleri, profesyonel güç elektroniğinin temel yapı taşlarındandır. Endüstri standardı olan geniş 7.62 mm pin aralığı, yüksek gerilim hatlarında kısa devre ve ark (kıvılcım) atlama risklerini tamamen ortadan kaldırır.

Mekanik olarak 180 derece (düz) yapıya sahip olması, kabloların devre kartına dik açıyla (üstten) girmesini sağlayarak özellikle DIN rayı montajlı panolarda ve derin cihaz kutularında büyük alan tasarrufu sağlar. Vidalı dişi başlık ve karta lehimli erkek pimlerden oluşan geçmeli sistemiyle saha bakım sürelerini kısaltan bu klemensleri, projenizin pin (kutup) ihtiyacına uygun seçeneklerle Robotizmo güvencesiyle hemen sipariş edebilirsiniz.

Yüksek Güç ve Dar Panolar İçin 7.62 mm 180 Derece Çözümleri Baskı devre kartlarının (PCB) motorlar, güç kaynakları ve şebeke gerilimi gibi dış donanımlarla buluştuğu noktalar, sistemin en zayıf halkası olmaya adaydır. Bu noktaları güvence altına almak için doğru ölçü ve açıda bağlantı elemanları seçilmelidir. "7.62 mm", klemensin karta lehimlenen bacakları arasındaki fiziksel mesafedir (pitch). "180 derece (straight/düz)", terminal bloğunun kabloyu kabul etme açısını; "Geçmeli (Pluggable)" ise sistemin sök-tak özellikli iki parçalı yapısını ifade eder.

7.62 mm Pin Aralığının Güç Elektroniğindeki Yeri Standart 5.08 mm veya 3.81 mm klemensler düşük ve orta güçlü otomasyon devreleri için yeterli olsa da, konu 220V/380V AC şebeke gerilimi veya yüksek güçlü DC hatlar olduğunda yalıtım mesafeleri (clearance) hayati önem taşır. 7.62 mm geniş bacak aralığı, iki iletken arasındaki mesafeyi artırarak nem, toz ve sıcaklık değişimlerinin yoğun olduğu endüstriyel ortamlarda elektriksel atlama (ark) yaşanmasını engeller. Cihazlarınızın uluslararası elektriksel güvenlik normlarını (UL, IEC) karşılayabilmesi için güç katlarında bu standart aralık tercih edilmelidir.

180 Derece (Düz) Tasarımın Sağladığı Montaj Avantajları Kabloların klemense PCB yüzeyine dik olarak (yukarıdan) girdiği 180 derece tasarım, cihazın mekanik kutulama aşamasında ciddi farklılıklar yaratır:

• DIN Rayı Cihazları ve Yan Yana Dizilim: Endüstriyel otomasyon panolarında röle, PLC veya güç kaynağı modülleri yan yana bitişik şekilde dizilir. Yanlarda boşluk kalmadığı için 90 derece (yandan) bağlantı yapmak imkansızdır. 180 derece klemensler, kabloları cihazın alt ve üst yüzeylerinden panoya dikey olarak almanızı sağlar.

• Derin Muhafaza Kutuları: Devre kartının, kenarları yüksek bir muhafaza (enclosure) kutusunun tabanına monte edildiği durumlarda, teknisyenin tornavida ile yandan müdahale şansı yoktur. Üstten girişli klemensler, tüm kablolama ve vidalama işleminin yukarıdan rahatça yapılabilmesini sağlar.

• Çok Katmanlı (Stacked) Kartlar: Üst üste vidalanmış modüler PCB tasarımlarında, kabloların doğrudan yukarı doğru çıkarak sistemi terk etmesi için düz (180°) klemens mimarisi zorunludur.

7.62 mm Düz Geçmeli Klemenslerin Kullanım Alanları Akım taşıma kapasiteleri ve yapısal güvenlikleri sayesinde genellikle güç kontrol ünitelerinde yer bulurlar:

• Yüksek voltajlı güç kaynakları, invertörler ve kesintisiz güç kaynakları (UPS).

• Endüstriyel ısıtıcı kontrol kartları ve fırın otomasyon sistemleri.

• Büyük DC, Servo ve AC motor sürme (driver) devreleri.

• Şebeke gerilimi izolasyon noktaları ve akıllı şebeke (Smart Grid) ölçüm cihazları.

• Güneş enerjisi paneli toplama kutuları ve batarya yönetim (BMS) sistemleri.

Klemens Seçimi, Kablolama ve Montaj Uyarıları Devreniz için 180 derece klemens seçerken, PCB tasarım programınızdaki kılıfın kesinlikle "7.62mm Pitch / Straight (180°)" olduğundan emin olun. Bu klemenslerin vidalı dişi kısımları genellikle 10 AWG ile 24 AWG aralığındaki kalın kesitli güç kablolarını tutabilecek kapasitededir. Standart modeller tipik olarak 300V izolasyon altında 15 Amper ila 20 Amper arası akım taşır. Ancak kabloları doğrudan klemense vidalamak, çok telli yapıdaki tellerin ezilmesine ve zamanla gevşeyerek ark yapmasına (ve nihayetinde yanmasına) sebep olabilir. Bunu önlemek için, klemense girecek kablo uçlarına mutlaka uygun ölçüde "izoleli kablo yüksüğü" (ferrule) çakılmalı ve terminal vidaları uygun torkla sıkılmalıdır.

Sık Sorulan Sorular (SSS)

180 derece 7.62 mm ile 90 derece 7.62 mm klemens arasındaki fark nedir? Elektriksel özellikler, dayanım ve pin aralıkları birebir aynıdır. Tek fark mekanik tasarımda yatar. 180 derece klemenslerde kablolar elektronik karta dikey (üstten) takılırken, 90 derece klemenslerde yatay (yandan) takılır. Montaj yapılacak panonun veya cihaz kutusunun yapısına göre seçim yapılmalıdır.

7.62 mm klemens standart breadboard üzerine takılabilir mi? Teknik olarak 7.62 mm aralığı, standart breadboard delik mesafesi olan 2.54 mm'nin tam 3 katıdır; yani deliklere teorik olarak hizalanabilir. Ancak 7.62 mm klemensler yüksek akım taşıdığı için pimleri (bacakları) standart entegrelere veya 5.08 mm klemenslere kıyasla çok daha kalındır. Breadboard deliklerini kalıcı olarak bozacağı ve yüksek akım riskleri barındırdığı için breadboard üzerinde prototipleme amaçlı kullanımı önerilmez.

Neden vidalı klemens yerine geçmeli klemens tercih etmeliyim? Tek parça sabit vidalı klemenslerde, cihazı panodan sökmek için tüm kabloların vidalarını tek tek açmanız ve kabloları yerinden çıkarmanız gerekir. Geçmeli (pluggable) yapıda ise kablolar dişi başlığa bir kez vidalanır. Cihaz söküleceği zaman, tüm başlık tek bir hareketle erkek pimlerden çekilerek ayrılır. Bu, onarım, kalibrasyon ve test süreçlerinde büyük zaman tasarrufu ve kablo sıralamasını karıştırmama garantisi sunar.

Geçmeli klemens takımında hangi parça karta lehimlenir? Geçmeli sistemlerde karta kalıcı olarak lehimlenen parça, sadece metal pinleri (bacakları) olan erkek tabandır (header). Kabloların girdiği vidalı kısım olan dişi parça (plug) kesinlikle lehimlenmez, cihazın kullanımı sırasında erkek tabana takılıp çıkarılır.
