Arduino ile bir lambayı yakmak, sensör algıladığında fanı çalıştırmak ya da küçük bir pompayı otomatik devreye almak istiyorsanız, kontrol kartınız tek başına yeterli olmayabilir. Çünkü geliştirme kartları düşük voltajlı sinyal üretir; ancak birçok cihaz daha yüksek güçle çalışır.

Bu noktada 5V röle kartı, düşük voltajlı kontrol sinyaliyle daha güçlü yükleri güvenli şekilde açıp kapatmanızı sağlar. Özellikle Arduino, ESP8266, ESP32, Raspberry Pi destekli uygulamalar, otomasyon projeleri ve hobi elektroniği çalışmalarında en çok tercih edilen röle modülleri arasında yer alır.

5V Röle Kartı Nedir?

5V röle kartı, 5 volt besleme veya kontrol sinyaliyle çalışan, elektrikli cihazları açıp kapatmak için kullanılan elektronik anahtarlama modülüdür.

Bu kartlar, mikrodenetleyici ile kontrol edilen düşük güçlü sinyali alır ve röle kontakları üzerinden daha yüksek voltajlı ya da daha yüksek akımlı yüklerin kontrol edilmesini sağlar.

Basitçe söylemek gerekirse:

• Arduino çıkışı röleyi tetikler.
• Röle kontakları bağlı cihazı açar veya kapatır.
• Kontrol devresi ile yük devresi birbirinden ayrılmış olur.
• Böylece daha güvenli ve pratik bir anahtarlama yapılır.

Bu nedenle 5V röle kartları, elektronik projelerde kontrol kartı ile harici cihaz arasında köprü görevi görür.

5V Röle Kartı Ne İşe Yarar?

5V röle kartı, düşük voltajlı bir sistemle farklı cihazları kontrol etmek için kullanılır. Sensörden gelen veri, buton komutu, zamanlayıcı veya yazılım komutu ile röle tetiklenebilir.

En yaygın kullanım alanları şunlardır:

• Lamba açma-kapama projeleri
• Arduino ile priz kontrolü
• Fan ve mini pompa kontrolü
• Otomatik sulama sistemleri
• Akıllı ev otomasyonu
• Sensör tetiklemeli alarm devreleri
• Zamanlayıcı kontrollü cihazlar
• Röleli güvenlik projeleri
• Kapı kilidi ve solenoid kontrolü
• Basit endüstriyel prototipler

Özellikle “bir olay gerçekleştiğinde bir cihaz çalışsın” mantığıyla kurulan projelerde 5V röle kartı oldukça pratik bir çözümdür.

5V Röle Kartı Hangi Kartlarla Kullanılır?

5V röle modülleri birçok geliştirme kartı ve mikrodenetleyici sistemiyle kullanılabilir. En sık tercih edildiği platformlar şunlardır:

• Arduino Uno
• Arduino Nano
• Arduino Mega
• ESP8266
• ESP32
• Raspberry Pi
• PIC mikrodenetleyiciler
• AVR tabanlı devreler
• Sensör çıkışlı kontrol devreleri

Burada dikkat edilmesi gereken nokta, kullanılan kontrol kartının çıkış sinyali ile röle kartının tetikleme yapısının uyumlu olmasıdır.

Bazı 5V röle kartları doğrudan 5V lojik seviye ile tetiklenirken, bazı modüller düşük seviye tetikleme veya optokuplörlü izolasyon yapısına sahip olabilir.

5V Röle Kartı Seçerken Nelere Dikkat Edilmeli?

Her 5V röle kartı aynı değildir. Projeye uygun seçim yapmak için yalnızca “5V” ibaresine bakmak yeterli olmaz.

Kanal Sayısı

Kaç cihazı kontrol edeceğinizi belirlemek ilk adımdır.

Tek bir cihaz için 1 kanal röle kartı yeterliyken, birden fazla lamba, fan, pompa veya çıkışı kontrol etmek için çok kanallı röle kartları tercih edilebilir.

Örneğin:

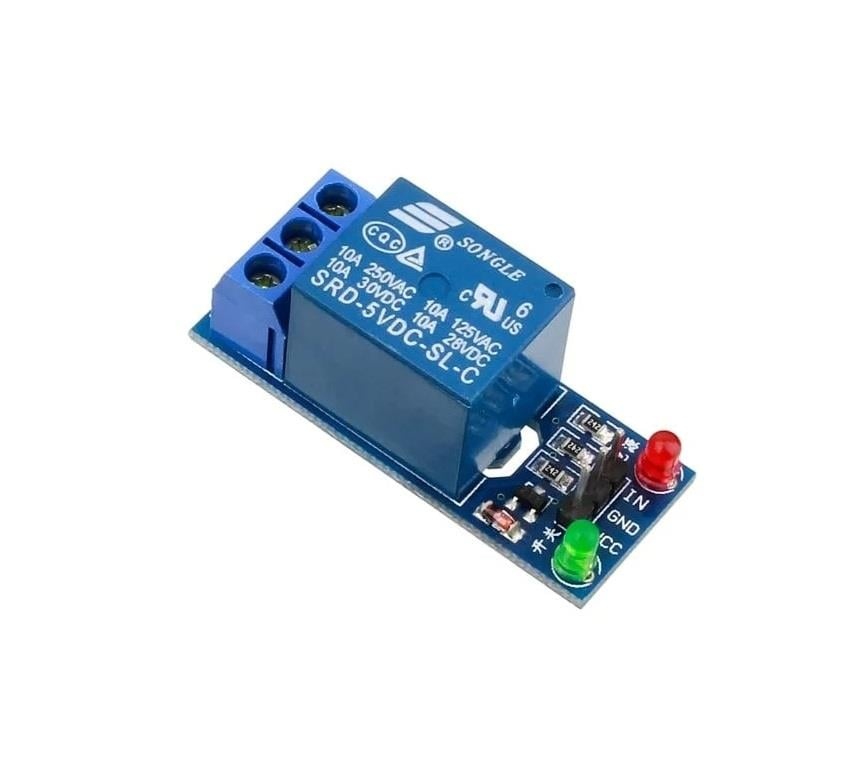

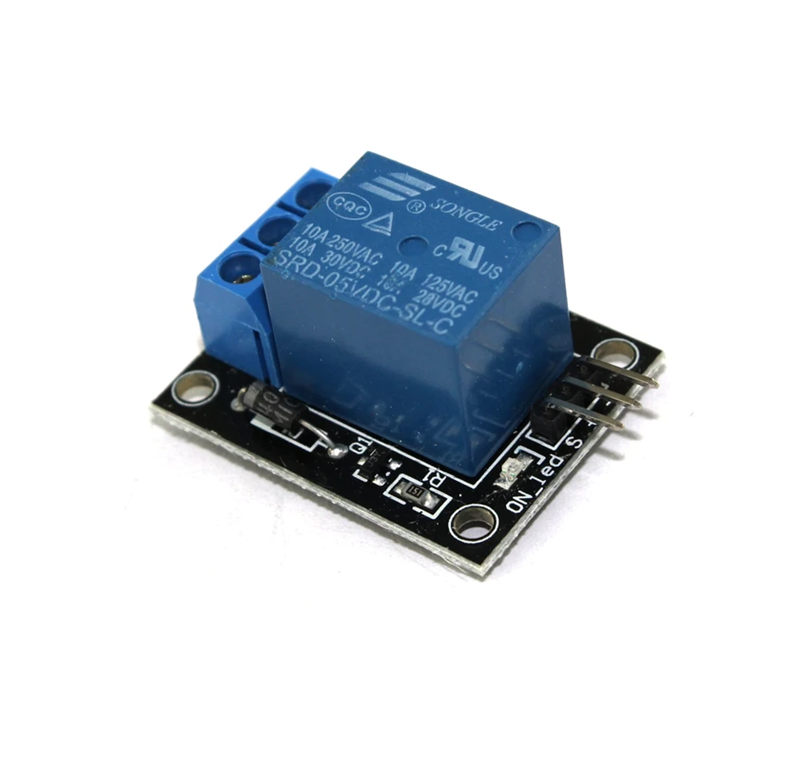

• 1 cihaz kontrolü için 1 kanal 5V röle kartı

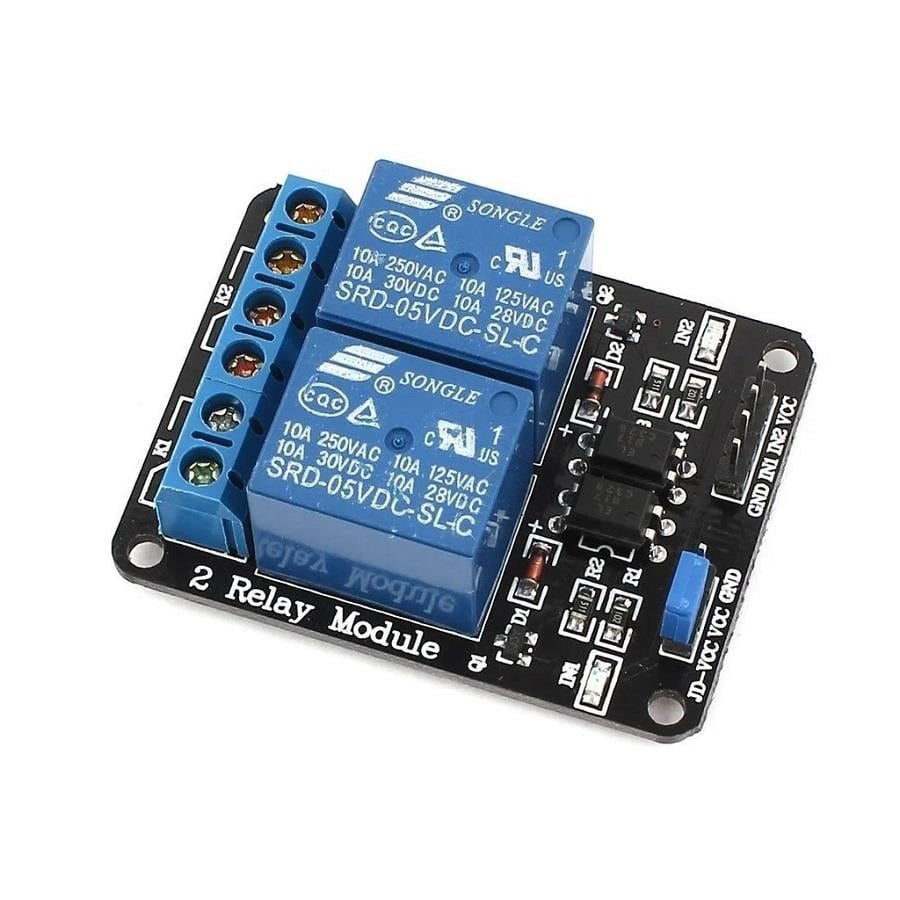

• 2 farklı çıkış için 2 kanal 5V röle kartı

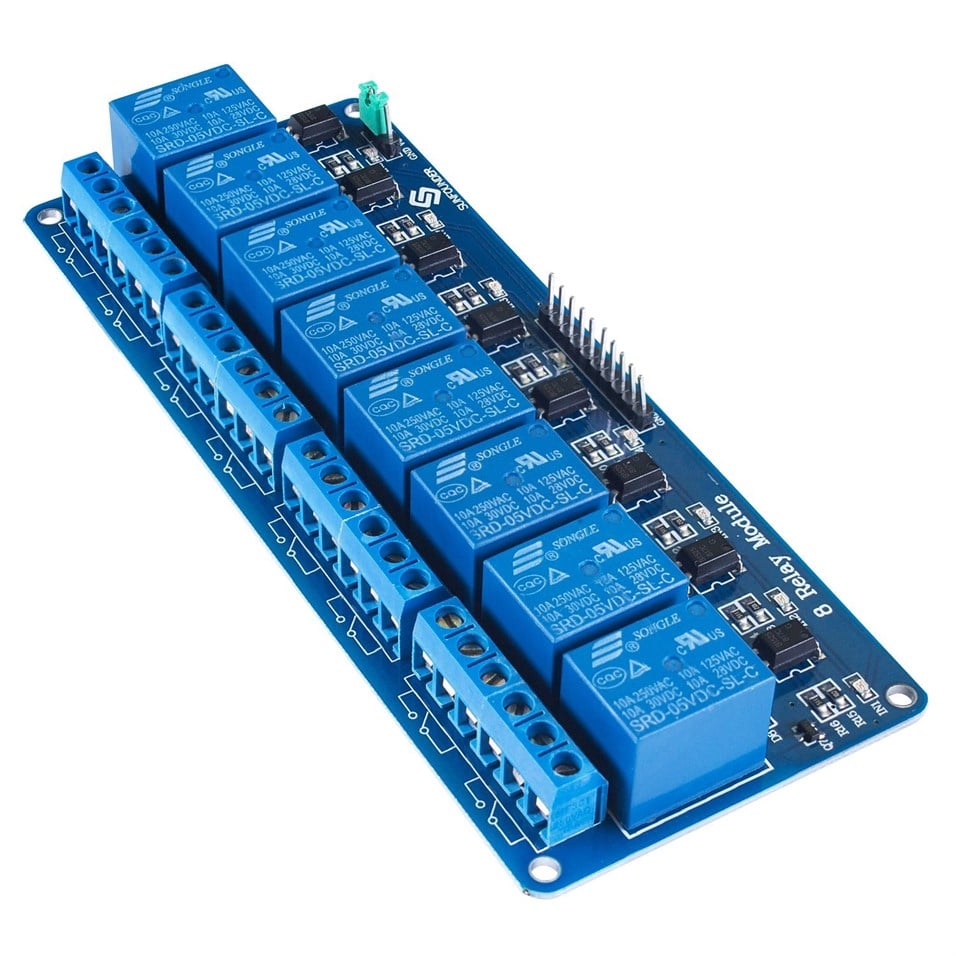

• Daha kapsamlı otomasyonlar için 4 veya 8 kanal röle kartları

Maksimum Akım ve Voltaj Değeri

Röle kartının kontrol edeceği cihazın çektiği akım, kartın desteklediği maksimum değeri aşmamalıdır.

Bu noktada yalnızca rölenin bobin voltajına değil, kontak tarafındaki yük kapasitesine de bakılmalıdır. Çünkü 5V ifadesi genellikle rölenin kontrol tarafını belirtir; bağlı cihazın çalışma voltajı ve akımı ayrıca değerlendirilmelidir.

Tetikleme Tipi

5V röle kartları genellikle iki farklı tetikleme mantığıyla çalışabilir:

• High level tetikleme
• Low level tetikleme

Arduino veya ESP tabanlı projelerde kod yazarken bu fark önemlidir. Çünkü bazı röleler pin HIGH olduğunda, bazıları ise LOW olduğunda aktifleşir.

Optokuplör İzolasyonu

Optokuplörlü röle kartları, kontrol devresi ile yük devresi arasında daha güvenli bir ayrım sağlar.

Özellikle AC yükler, motorlar veya parazit üretebilecek cihazlar kontrol edilecekse optokuplörlü modeller daha güvenli bir tercih olabilir.

Bağlantı ve Montaj Yapısı

Prototip çalışmalarda jumper kablo uyumlu kartlar pratik olurken, kalıcı sistemlerde vida terminal bağlantılı ve montaj delikli kartlar daha düzenli bir kurulum sağlar.

5V Röle Kartı Nerelerde Kullanılır?

5V röle kartı, hem başlangıç seviyesi hobi projelerinde hem de daha gelişmiş otomasyon sistemlerinde kullanılabilir.

Arduino Röle Projeleri

Arduino ile cihaz kontrolü yapmak isteyenler için 5V röle kartı en temel modüllerden biridir. Bir sensör verisine göre lamba yakmak, butonla fan çalıştırmak veya zamanlayıcıyla pompa kontrol etmek için kullanılabilir.

Akıllı Ev Uygulamaları

Ev otomasyonunda ışık, fan, küçük cihazlar veya düşük güçlü ekipmanlar röle kartı ile kontrol edilebilir. ESP8266 veya ESP32 ile birlikte kullanıldığında Wi-Fi üzerinden uzaktan kontrol senaryoları oluşturulabilir.

Otomatik Sulama Sistemleri

Toprak nem sensörüyle birlikte kullanılan 5V röle kartı, mini su pompasını otomatik olarak devreye alabilir. Bu sayede bitki sulama sistemleri daha pratik şekilde kurulabilir.

Alarm ve Güvenlik Sistemleri

Hareket sensörü, manyetik kapı sensörü veya farklı algılayıcılarla birlikte röle kartı kullanılarak siren, ışık veya uyarı sistemi tetiklenebilir.

Fan ve Pompa Kontrolü

Sıcaklık sensöründen gelen veriye göre fan çalıştırmak veya belirli koşullarda pompa devreye almak için 5V röle kartı kullanılabilir.

5V Röle Kartı ile MOSFET Kartı Arasındaki Fark

5V röle kartı genel amaçlı aç-kapa kontrolü için uygundur. Ancak hızlı anahtarlama, sessiz çalışma veya PWM kontrolü gereken DC projelerde MOSFET kartı daha doğru olabilir.

Örneğin:

• Lamba aç-kapa için 5V röle kartı
• Pompa aç-kapa için 5V röle kartı
• LED şerit parlaklık kontrolü için MOSFET kartı
• DC motor hız kontrolü için MOSFET kartı
• Hızlı PWM sinyali gereken uygulamalar için MOSFET kartı

Bu ayrımı doğru yapmak, kartın daha uzun ömürlü ve projenin daha stabil çalışmasını sağlar.

5V Röle Kartlarında Sık Yapılan Hatalar

5V röle kartı kullanırken en sık yaşanan problemler genellikle bağlantı ve güç yönetimi kaynaklıdır.

Dikkat edilmesi gereken yaygın hatalar:

• Röle kartını yetersiz güç kaynağıyla beslemek
• Motor veya pompa gibi yüklerin ani akım ihtiyacını hesaba katmamak
• Tetikleme tipini yanlış anlamak
• AC ve DC bağlantı farkını göz ardı etmek
• Röle kontak kapasitesinden yüksek yük bağlamak
• Kontrol kartı GND bağlantısını yanlış yapmak
• Yüksek voltajlı devrelerde güvenlik önlemi almamak
• Röle ile PWM kontrolü yapmaya çalışmak

Uzman ipucu: Röle tıklıyor ama bağlı cihaz düzgün çalışmıyorsa sorun çoğu zaman kodda değil, güç kaynağında veya yük tarafındaki bağlantıdadır. Önce besleme voltajını, akım kapasitesini ve kontak bağlantılarını kontrol etmek gerekir.

5V Röle Kartı Satın Alırken Hangi Modeli Seçmelisiniz?

Doğru modeli seçmek için projenizin ihtiyacını netleştirin.

Şu sorular seçim yapmayı kolaylaştırır:

• Kaç cihaz kontrol edilecek?
• Kontrol kartı Arduino mu, ESP32 mi, farklı bir mikrodenetleyici mi?
• Bağlanacak cihaz AC mi DC mi?
• Cihazın çektiği maksimum akım nedir?
• Optokuplörlü izolasyon gerekli mi?
• Kart geçici prototipte mi, kalıcı sistemde mi kullanılacak?
• Sessiz veya hızlı anahtarlama gerekiyor mu?

Eğer tek bir cihazı Arduino ile kontrol edecekseniz basit bir 1 kanal 5V röle kartı yeterli olabilir. Ancak birden fazla cihazı aynı sistemde yönetmek istiyorsanız çok kanallı modeller daha kullanışlı olacaktır.

5V Röle Kartı ile Projelerinize Güvenli Kontrol Ekleyin

5V röle kartı, elektronik projelerde düşük voltajlı kontrol sinyaliyle harici cihazları yönetmenin en pratik yollarından biridir. Arduino, ESP32, Raspberry Pi ve benzeri kartlarla birlikte kullanılarak lamba, fan, pompa, alarm, sulama sistemi ve otomasyon projelerinde güvenli aç-kapa kontrolü sağlar.

Projeye başlamadan önce kanal sayısını, yük kapasitesini, tetikleme tipini ve güç ihtiyacını doğru belirlemek uzun vadede daha stabil sonuç verir.
