Elektronik projelerinizi kalıcı olarak lehimlemek yerine modüler ve sökülüp takılabilir bir yapıya kavuşturmanın en temel yolu header çeşitleri kullanmaktan geçer. Arduino shield tasarımlarından sensör bağlantılarına, breadboard prototiplemelerinden çok katmanlı PCB dizgilerine kadar her alanda kullanılan bu pin şeritleri, elektronik donanım geliştirme sürecinin vazgeçilmezidir.

Robotizmo'da; elektronik endüstrisinin standardı olan 2.54 mm pin aralığına (pitch) sahip kırılabilir erkek header, dişi header, L-tipi (90 derece) ve çift sıralı soket çeşitlerini bir arada bulabilirsiniz. İhtiyacınıza uygun boyuttaki pinleri inceleyerek tasarımlarınıza profesyonel bir bağlantı altyapısı kurabilirsiniz.

Devre Kartlarının Köprüsü: Header (Pin) Nedir?

Bir sensör modülü satın aldığınızda, genellikle kartın kenarında içi boş lehim delikleri (pad'ler) görürsünüz. Bu kartı bir jumper kabloyla veya breadboard ile kullanabilmeniz için o deliklere iletken metal pinlerin lehimlenmesi gerekir. İşte plastik bir gövde üzerine belirli aralıklarla dizilmiş bu metal iletken çubuklara header (veya pin header) adı verilir.

Header'lar, iki farklı baskı devre kartını (PCB) üst üste veya yan yana birleştirmek, mikrodenetleyicilere dışarıdan kablo girmek ve projeleri taşınabilir/sökülebilir hale getirmek için tasarlanmıştır.

Projeniz İçin Hangi Header Tipini Seçmelisiniz?

Satın alma aşamasında projenizin montaj yönüne ve bağlantı türüne göre kategorimizdeki farklı header tipleri arasından seçim yapmalısınız:

1. Erkek ve Dişi Header Farkı

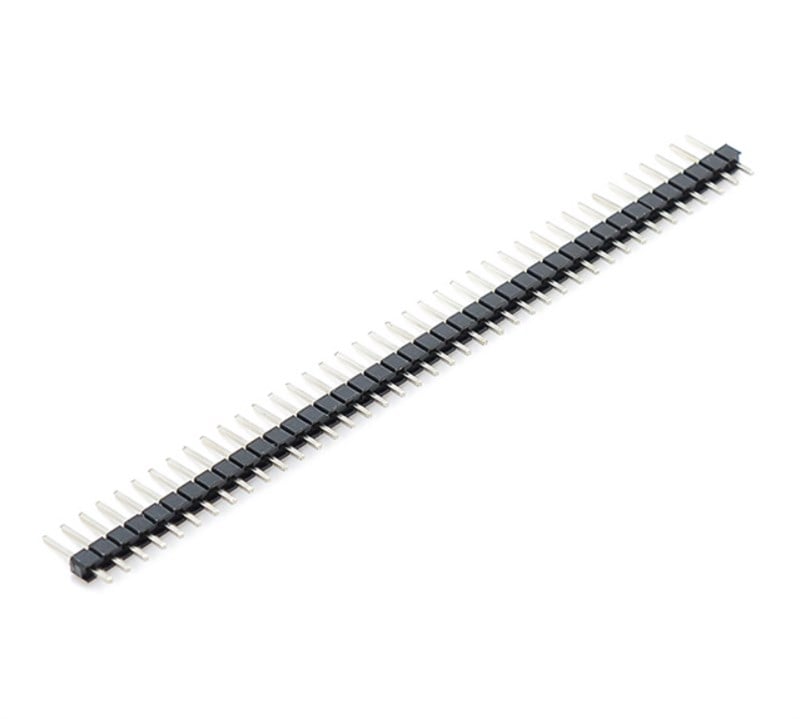

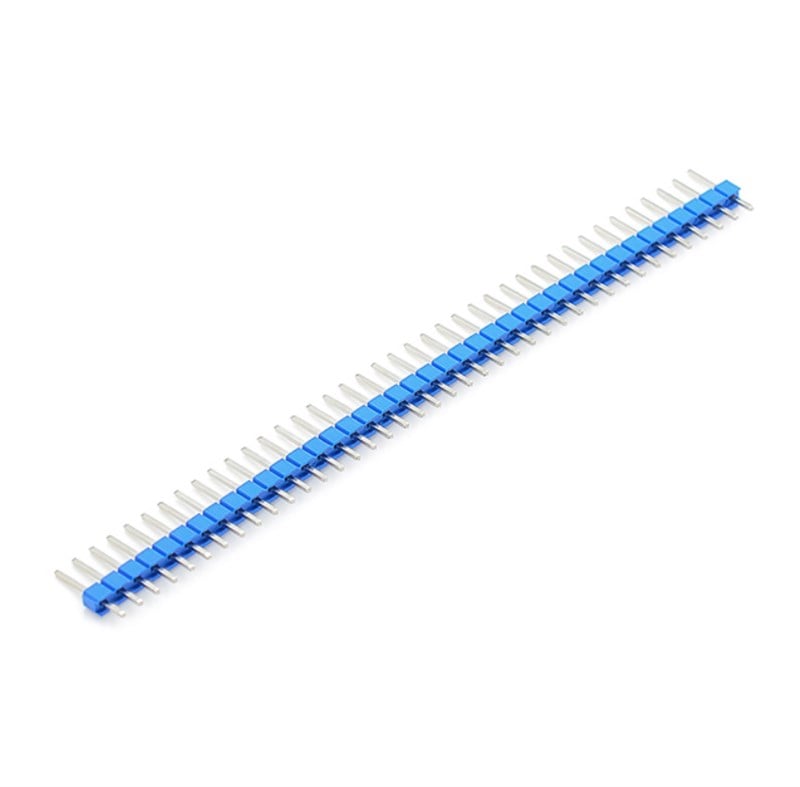

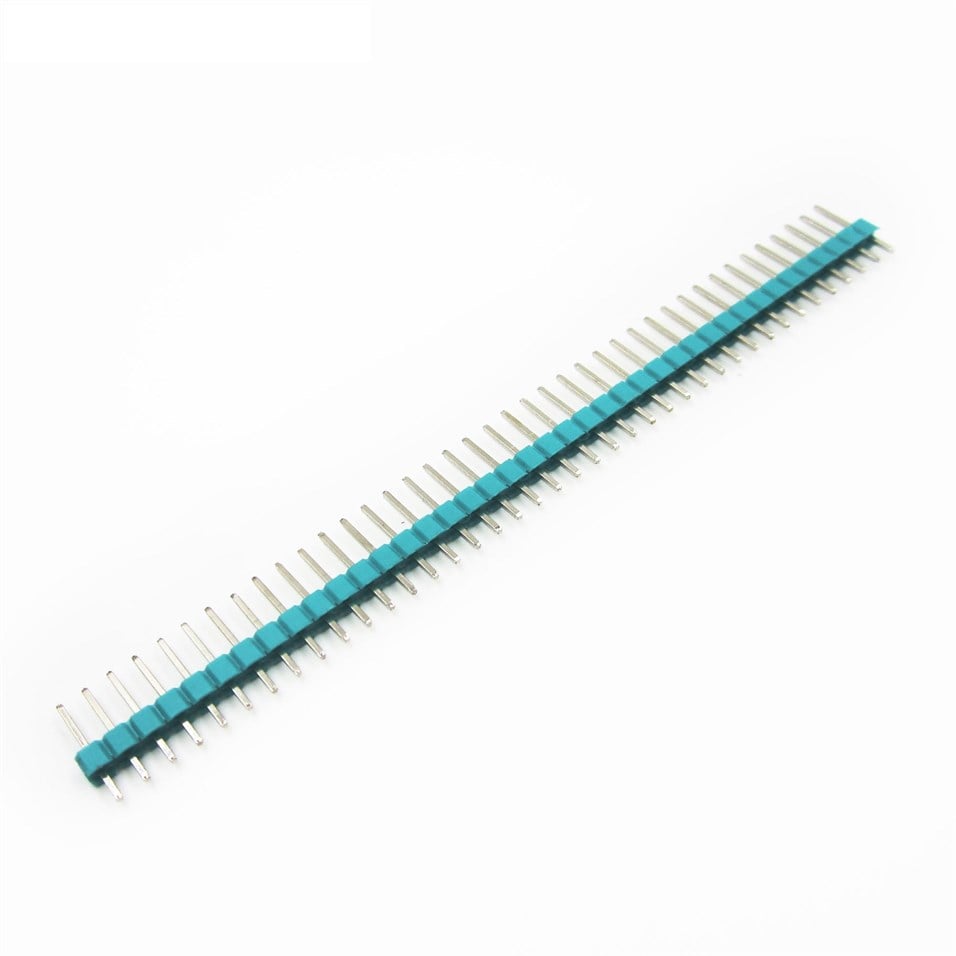

• Erkek Header: Metal pinleri plastik gövdenin dışına doğru çıkıntı yapan modellerdir. Genellikle 40 pinlik uzun şeritler halinde satılır. Üzerinde yer alan çentikler sayesinde pense veya el yardımıyla projenizin ihtiyacı olan pin sayısına (örneğin 4 pin) kadar kolayca kırılıp ayrılabilir. Sensörlerin üzerine lehimlenerek breadboard'a takılmalarını sağlarlar.

• Dişi Header: İçerisinde metal kontaklar barındıran, erkek header'ların veya jumper kabloların takıldığı plastik yuvalardır. Arduino gibi geliştirme kartlarının üzerinde varsayılan olarak dişi header bulunur. (Not: Dişi header'lar erkekler gibi kolayca kırılamaz; kesmek isterseniz genellikle kestiğiniz noktadaki bir pini feda etmeniz gerekir).

2. Tek Sıra ve Çift Sıra Header

• Tek Sıra (Single Row): Pinlerin yan yana tek bir hat üzerinde dizildiği standart modellerdir. (1x40 yapıdadır).

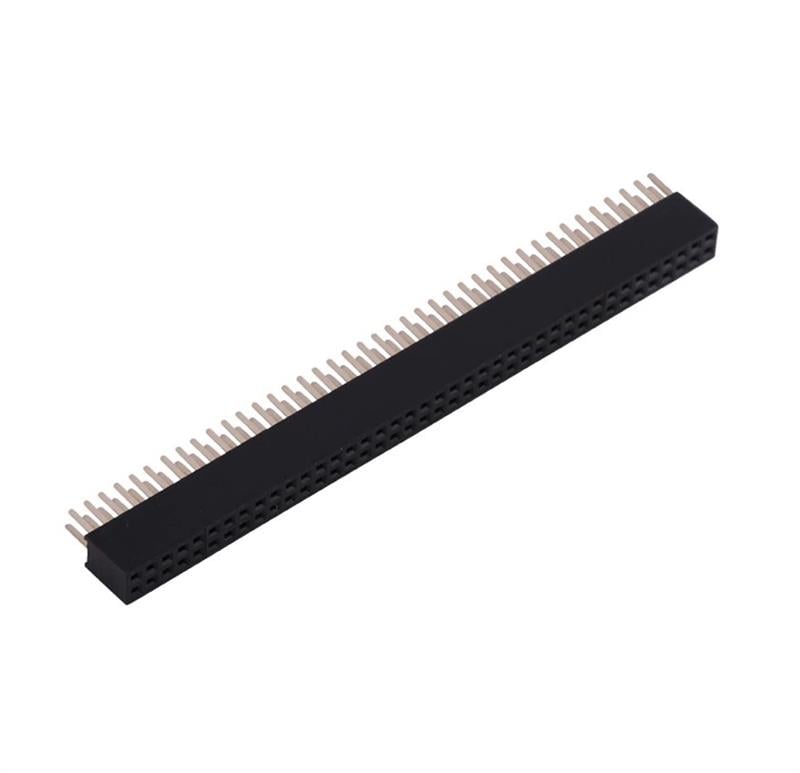

• Çift Sıra (Double Row): Pinlerin 2 satır halinde paralel dizildiği modellerdir (2x40 yapıdadır). Genellikle Raspberry Pi GPIO pinlerinde, NRF24L01 gibi özel modüllerde veya karmaşık PCB hatlarında yerden tasarruf etmek için kullanılır.

3. Düz ve L-Tipi (90 Derece) Header Pinler PCB'ye lehimlendikten sonra kablonun veya diğer kartın yukarıdan (dik açı) mı yoksa yandan (yatay) mı takılacağını belirler. Kutu içi tasarımlarda yüksekliğin kısıtlı olduğu durumlarda kablonun yandan girmesini sağlamak için L-tipi (90 derece açılı) erkek header kullanmak büyük bir montaj avantajı sağlar.

2.54 mm Standart Pitch (Pin Aralığı) Ne Anlama Gelir?

Kategorimizde dolaşırken ürün isimlerinde sıkça göreceğiniz 2.54 mm ifadesi, iki pinin tam merkez noktaları arasındaki mesafeyi (pitch) belirtir. Bu değer elektronik dünyasında (0.1 inç) evrensel standarttır. Standart bir breadboard'un delik aralıkları, Arduino kartların pin dizilimleri ve jumper kabloların uçları tamamen 2.54 mm ölçüsüne göre üretilir. Bu nedenle 2.54 mm bir header satın aldığınızda, ekosistemdeki diğer tüm standart donanımlarla kusursuz uyum sağlayacağından emin olabilirsiniz.

Sık Sorulan Sorular (SSS)

Erkek header pinlerini istenilen boyda nasıl kırabilirim? Standart düz erkek header'ların plastik gövdeleri üzerinde her pinin arasında ince çentikler bulunur. Bir yan keski, kargaburnu pense veya sadece baş parmağınızı kullanarak bu çentikli noktalardan istediğiniz pin sayısında (örneğin 3'lü, 5'li vb.) kolayca kırarak parçalara ayırabilirsiniz.

Dişi header kesilir mi, kırılır mı? Dişi header'ların plastik gövdeleri erkekler gibi kırılmaya uygun çentikli yapıda değildir. Ancak bir maket bıçağı veya yan keski ile dikkatlice kesilebilir. Kesim işlemi sırasında bıçağın girdiği noktadaki 1 adet metal yuva (pin) genellikle hasar görür ve çöpe gider. Bu nedenle 6 pinlik bir dişi header elde etmek için 7. pini ortadan kesmeniz tavsiye edilir.

Arduino shield (eklenti kartı) yapmak için hangi header'ı almalıyım? Eğer Arduino'nun üzerine kendi tasarladığınız bir PCB'yi takacaksanız normal "erkek header" almanız yeterlidir. Ancak taktığınız kartın üzerine başka bir kart daha takmak (stackable / katmanlı yapı kurmak) istiyorsanız, bacakları standarttan çok daha uzun olan "Uzun Bacaklı Dişi Header" (Stackable Header) çeşitlerini tercih etmelisiniz.

Header pinlerini PCB'ye dik ve düzgün lehimlemenin bir taktiği var mı? Evet. Header'ı devre kartına yerleştirdikten sonra çevirip lehimlerken pinler genellikle sağa veya sola yatar. Bunu önlemek için; header'ı önce boş bir breadboard'a takın, ardından lehimleyeceğiniz devre kartını (PCB) bu pinlerin üzerine oturtun. Breadboard pinleri 90 derece dik tutacağı için lehimleme işlemini kusursuz ve dümdüz yapabilirsiniz.
