Elektronik devre tasarımlarınızda kabloların kart yüzeyine dik değil, kartın kenarından ve yatay bir açıyla girmesini istiyorsanız, 3.81 mm 90 derece geçmeli klemens çeşitleri aradığınız çözümdür. 3.81 mm'lik dar pin aralığı sayesinde standart klemenslere göre çok daha az yer kaplayan bu bileşenler, özellikle ince cihaz kutularına (enclosure) girecek kompakt PCB tasarımları için vazgeçilmezdir.

Karta lehimlenen erkek uç ve kabloların vidalandığı sökülebilir dişi bloktan oluşan geçmeli yapısı, bağlantıların saniyeler içinde ayrılmasına olanak tanır. Devrenizin kenar bağlantılarına estetik ve profesyonel bir görünüm kazandırmak için ihtiyacınız olan farklı pin (kutup) sayılarına sahip 90 derece klemens modellerini Robotizmo güvencesiyle hemen inceleyebilir, siparişinizi güvenle oluşturabilirsiniz.

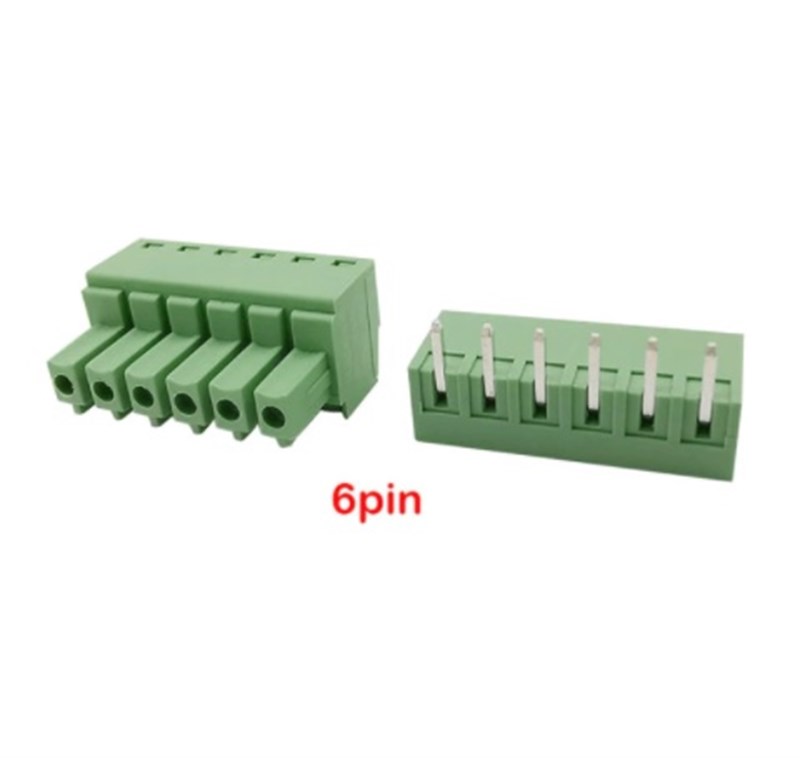

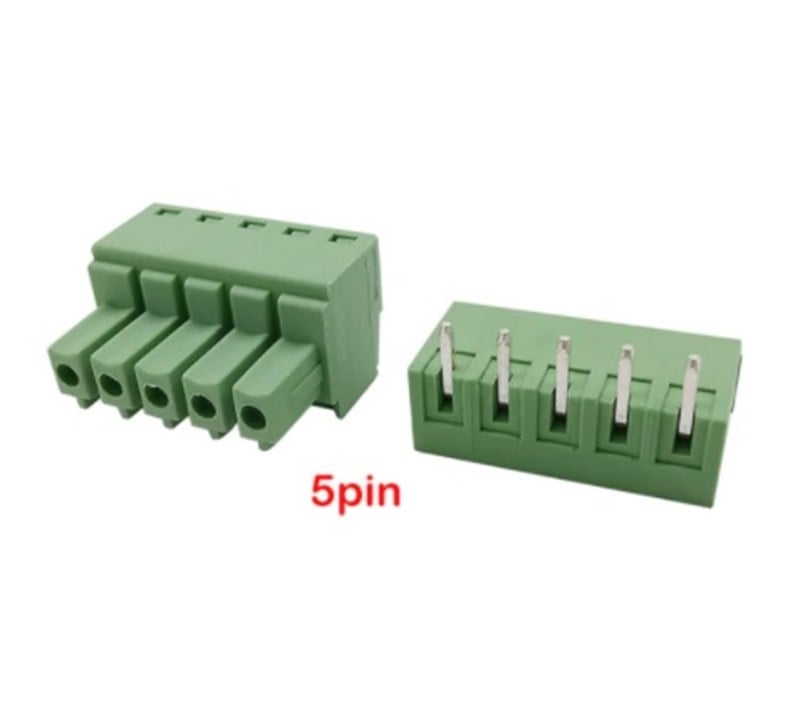

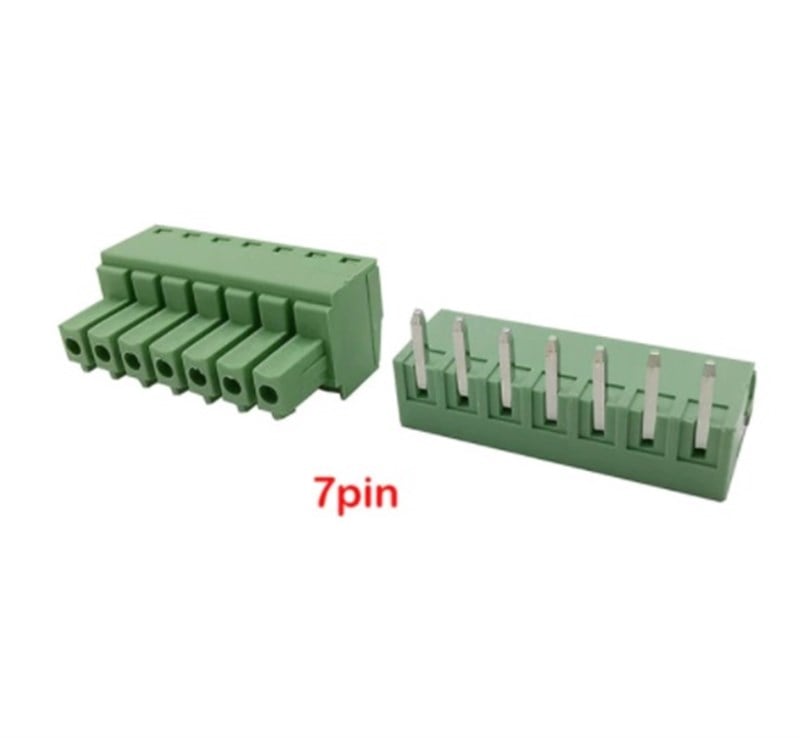

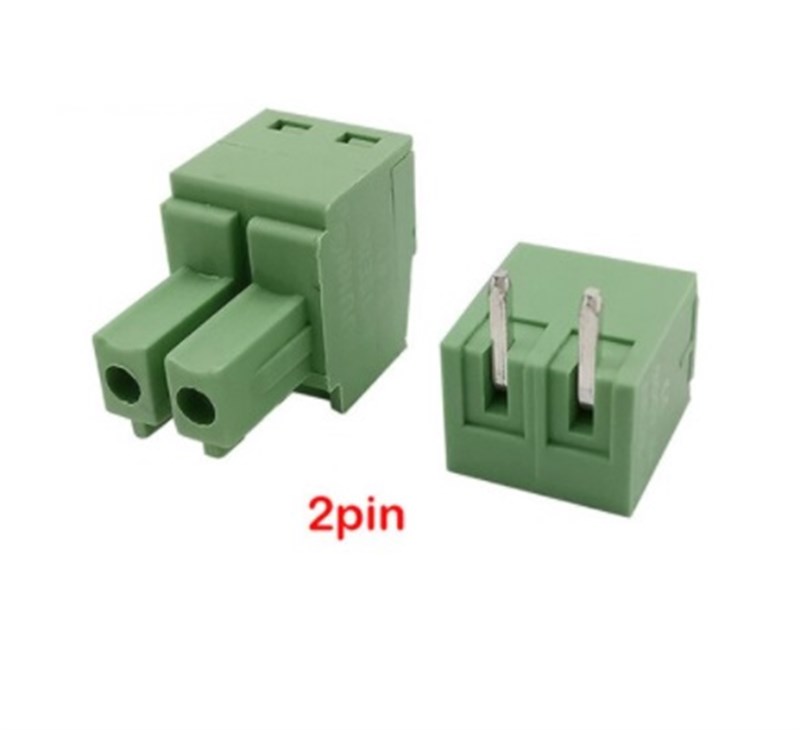

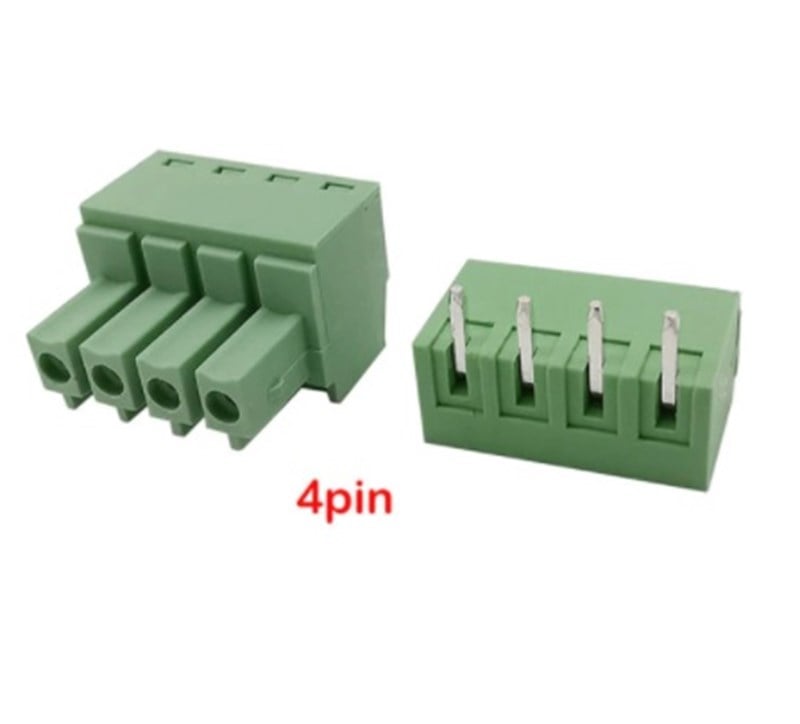

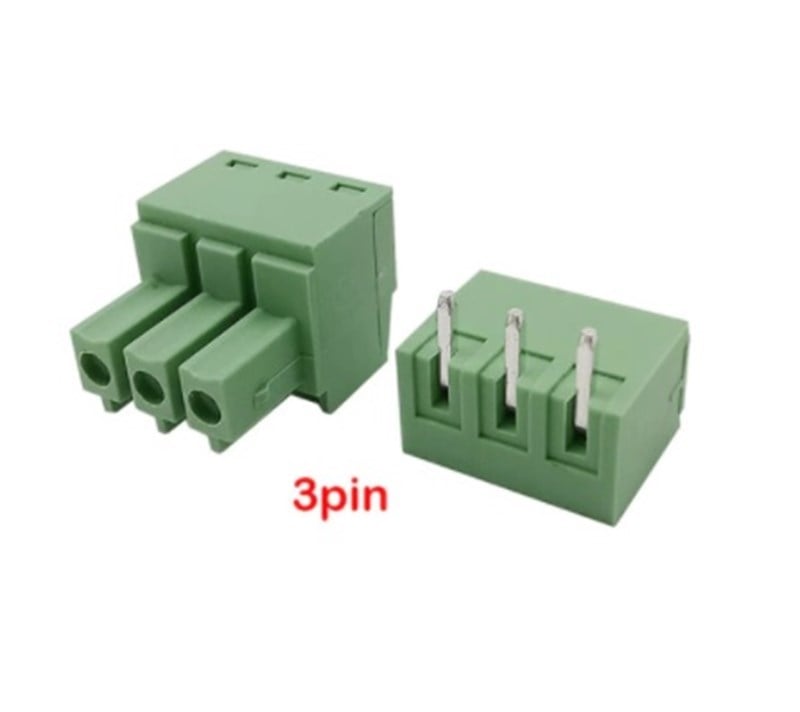

3.81 mm 90 Derece Geçmeli Klemens Nedir? Elektronik kartlarda güç, sensör veya haberleşme kablolarını doğrudan lehimlemek yerine terminal blokları üzerinden bağlamak bakım süreçlerini kolaylaştırır. "3.81 mm", klemensin devre kartına lehimlenen bacakları (pinleri) arasındaki mesafeyi ifade eder ve oldukça kompakt bir ölçüdür. "90 Derece" ifadesi ise klemensin mekanik yapısını tanımlar; kablolar klemense üstten değil, yandan girer. "Geçmeli (Pluggable)" özelliği sayesinde, klemens karta sabitlenen bir baz parçası (header) ve bu baza fiş gibi takılıp çıkarılabilen vidalı bir başlık (plug) olmak üzere iki parçadan oluşur.

90 Derece (Yandan) Kablo Girişinin Avantajları PCB üzerine monte edilen klemenslerde giriş açısı, donanımın genel fiziksel yapısını doğrudan etkiler. 90 derece tasarıma sahip klemensler şu durumlarda büyük avantaj sağlar:

• Kenar Montajı (Edge Mounting): Klemensin kartın tam uç noktasına lehimlendiği tasarımlarda, kabloların dışarıya doğru yatay bir hizada uzanmasını sağlar.

• Kutu ve Panel Uyumu: Baskı devre kartınız bir plastik veya metal kutu içerisindeyse, yan panele açılacak ince bir yarık (slot) üzerinden klemens başlığına dışarıdan müdahale etmenize olanak tanır. Kablolar kartın üstüne doğru kıvrılmadığı için çok daha ince cihaz kutuları tasarlanabilir.

• Kablo Düzeni: Kabloların PCB yüzeyine paralel uzanması, hava akışını engellemez ve kart üzerindeki diğer komponentlerin üstünü kapatmayarak daha temiz bir kablolama (cable management) sunar.

3.81 mm 90° Geçmeli Klemens Kullanım Alanları Kompakt yapısı ve yana dönük mimarisi nedeniyle bu klemensler yüksek akım/güç hatlarından çok sinyal işleme ve akıllı cihaz tasarımlarında tercih edilir:

• Duvara monte edilen termostatlar, alarm panelleri ve ince yapılı kontrol cihazları.

• Sensör okuma kartları (PT100, NTC, K-Tip girişleri).

• RS232, RS485, CAN-Bus gibi veri haberleşme portları.

• Düşük akımlı (genellikle 8A altı) DC besleme ve röle tetikleme çıkışları.

Yatay Klemens Seçimi ve Montaj Önerileri Kartınız için 90 derece klemens alırken, PCB tasarım programınızda (Altium, KiCad, Proteus vb.) seçtiğiniz kılıfın (footprint) mutlaka "3.81 mm Pitch" ve "Right Angle / 90°" özelliklerine sahip olduğundan emin olun. 180 derece kılıflar ile bacak aralıkları uysa da, klemensin kart üzerinde kapladığı yatay hacim farklı olacağı için montaj aşamasında diğer komponentlere çarpma sorunu yaşayabilirsiniz. Kablo kalınlığı olarak genellikle maksimum 1.5 mm² (yaklaşık 16 AWG) kesitindeki kabloları destekleyen bu klemensler için, bağlantı güvenliğini artırmak amacıyla kablo uçlarında yüksük (ferrule) kullanılması tavsiye edilir.

Sık Sorulan Sorular (SSS)

3.81 mm 90 derece klemens ile 180 derece klemens arasındaki fark nedir? Tek fark kablonun klemense giriş açısıdır. 180 derece klemenslerde kablolar elektronik karta dik (üstten) girer. 90 derece klemenslerde ise kablolar karta paralel (yandan) girer. Teknik kapasite, akım dayanımı ve sök-tak (geçmeli) mekanizması her iki modelde de aynıdır.

Bu klemensler yüksek akımlı motor devrelerinde kullanılabilir mi? 3.81 mm klemenslerin iç iletken yapıları ve pin kalınlıkları dardır. Genellikle pin başına ortalama 8 Amper akım taşıma kapasitesine sahiptirler. Yüksek akım çeken büyük DC motorlar veya AC şebeke bağlantıları için, fiziksel olarak daha geniş ve etli yapıdaki 5.08 mm veya 7.62 mm aralıklı klemensler tercih edilmelidir.

90 derece klemensler breadboard'a takılır mı? Hayır. Standart breadboard ve delikli plaketlerin delik mesafesi 2.54 mm'dir (0.1 inç). 3.81 mm bacak aralığına sahip hiçbir klemens doğrudan breadboard üzerine oturtulamaz; bu ürünler özel olarak çizilmiş baskı devre kartları (PCB) için üretilmiştir.

Geçmeli klemens alırken erkek ve dişi kısmı ayrı mı satın almalıyım? Kategorimizdeki geçmeli klemensler genellikle takım (karta lehimlenen erkek uç ve kablo bağlanan dişi uç bir arada) olarak satılır. Ancak projelerinizde yedek terminal bloğuna ihtiyacınız varsa, ürün açıklamalarındaki paket içeriğini kontrol ederek sipariş verebilirsiniz.
