Küçük boyutlu tasarımları ve güvenilir mekanik yapılarıyla öne çıkan slide switch (sürgülü anahtar) çeşitleri, elektronik projelerde fiziksel mod seçimi yapmanın ve gücü açıp kapatmanın en pratik yollarından biridir. Üzerindeki küçük tırnağın (aktüatör) doğrusal bir hat boyunca kaydırılmasıyla çalışan bu anahtarlar, özellikle taşınabilir pilli cihazlarda, oyuncaklarda ve hobi elektroniğinde sıklıkla kullanılır.

Kategorimizde breadboard ile tam uyumlu 2.54mm pin aralığına sahip standart modellerden, doğrudan baskı devre kartlarına (PCB) lehimleyebileceğiniz SMD ve THT yapıdaki sürgülü anahtarlara kadar birçok seçenek yer alıyor. Projenizin bacak yapısı (SPDT, DPDT) ve akım gereksinimlerine en uygun komponentleri hemen inceleyebilirsiniz.

Slide switch (sürgülü anahtar) nedir ve nasıl çalışır?

Slide switchler, içlerindeki iletken kontak plakalarının sürgülü bir plastik kol (tırnak) aracılığıyla mekanik olarak hareket ettirilmesi prensibiyle çalışır. Siz tırnağı sağa veya sola kaydırdığınızda, içerideki iletken parça belirli bacakları kısa devre yapar (birleştirir) ve diğerlerinden akım geçişini keser. Bu yatay doğrusal hareket mekanizması, anahtarın anlık bas-bırak şeklinde değil, kalıcı (latching) bir pozisyonda kalmasını sağlar.

Bu anahtar grubu, genellikle çok yüksek gerilimler veya akımlar için tasarlanmaz. Çoğu standart slide switch modeli 5V ila 50V DC aralığında ve 0.5A gibi düşük akım değerlerinde sinyal veya kontrol anahtarlaması yapmak üzere üretilir.

Kutuplama yapılarına göre slide switch çeşitleri

Projelerinizdeki sinyal yönlendirme ihtiyacına bağlı olarak bacak sayıları ve iç yapıları değişen sürgülü anahtarlar tercih etmeniz gerekir. En yaygın kullanılan iki konfigürasyon şunlardır:

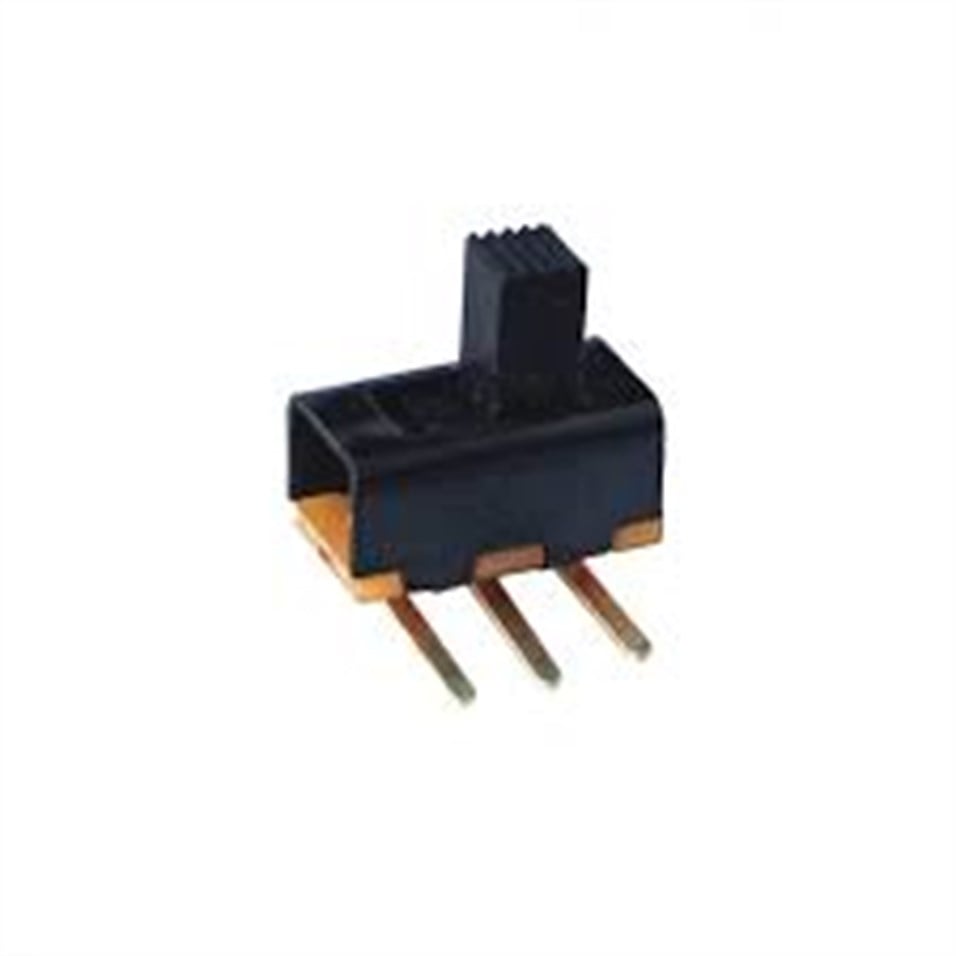

SPDT (Tek kutuplu çift atımlı) sürgülü anahtarlar Yan yana dizilmiş 3 adet bacağa (pin) sahip standart modellerdir. Ortadaki pin genellikle ortak uç (COM) olarak işlev görür. Sürgüyü bir yöne ittiğinizde COM pini 1. bacakla birleşir, diğer yöne ittiğinizde ise COM pini 3. bacakla birleşir. Tek bir hattın yönünü belirlemek veya basit bir "Açık/Kapalı" şalteri yapmak için idealdir.

DPDT (Çift kutuplu çift atımlı) sürgülü anahtarlar Genellikle iki sıra halinde 6 bacağa (3x2) sahip modellerdir. İçerisinde fiziksel olarak birbirine bağlı, ancak elektriksel olarak birbirinden tamamen izole edilmiş iki adet SPDT anahtar barındırır. Bu yapı, aynı tırnak hareketiyle iki farklı devreyi eşzamanlı olarak kontrol etmenize olanak tanır. İleri/geri motor yönü kontrolü veya stereo ses sinyallerini yönlendirme gibi işlemlerde kullanılır.

Bunun yanı sıra, ortada nötr veya üçüncü bir mod barındıran 3 konumlu (SP3T veya DP3T) slide switch modelleri de çoklu donanım konfigürasyonlarında tercih edilir.

Elektronik projelerde slide switch kullanım alanları

Düşük profilli tasarımları sayesinde slide switchler, alanın kısıtlı olduğu devrelerde popüler bir tercihtir:

• Pilli Sistemler: Taşınabilir Arduino veya Raspberry Pi projelerinde pil yatağı ile sistem arasına yerleştirilen ana güç şalteri olarak kullanılır.

• Mod Seçimi: Sensör modüllerinde veya haberleşme kartlarında çalışma hızını, adresleme pinlerini veya frekans modlarını donanımsal olarak değiştirmek için görev alır.

• Ses Cihazları: Amfi ve hoparlör projelerinde kanal değiştirme veya mikrofonu sessize alma (mute) işlevlerini yerine getirir.

Slide switch seçerken nelere dikkat etmelisiniz?

Doğru komponenti seçerken fiziksel boyutlar ve montaj tipi büyük önem taşır. Eğer lehimleme yapmadan bir prototipleme kartı (breadboard) üzerinde çalışıyorsanız, bacak aralığının (pitch) standart 2.54 mm olmasına dikkat etmelisiniz. Bacak aralığı farklı olan modeller delikli plaketlere veya prototipleme kartlarına tam oturmaz.

Eğer kendi baskı devre kartınızı tasarlıyorsanız (PCB), anahtarın montaj şekline karar vermelisiniz. Delik içi montaj (THT) sağlayan standart ayaklı modeller mekanik mukavemet sağlarken, yüzey montajlı (SMD) modeller çok ince ve ufak devre tasarımları oluşturmanıza yardımcı olur. Son olarak aktüatör (sürgü tırnağı) uzunluğunu göz önünde bulundurun; bir kutu içerisine montaj yapacaksanız, anahtar tırnağının kutu dışına erişebilecek kadar uzun olduğundan emin olmalısınız.

Sık Sorulan Sorular

SPDT bir slide switch ile devreyi nasıl açıp kapatırım? Basit bir "Aç/Kapa" işlemi için 3 bacaklı anahtarın yalnızca 2 bacağını kullanmanız yeterlidir. Güç girişini ortadaki ortak (COM) pime bağlayın. Çıkışı ise sağ veya sol pinden birine lehimleyin. Diğer pimi boş bırakın. Sürgü boş pine geldiğinde devre kesilecek, diğer pine geldiğinde ise devre tamamlanacaktır.

Slide switch breadboard'a doğrudan takılır mı? Evet, ancak sadece bacak mesafesi 2.54mm (0.1 inç) olan DIP veya THT yapısındaki sürgülü anahtarlar breadboard ile sorunsuz çalışır. SMD veya farklı aralığa sahip modelleri kullanmak için uyarlayıcı bir modül kartına lehimlemeniz gerekebilir.

Slide switch yüksek akımlı motorları doğrudan çalıştırabilir mi? Çoğu minyatür slide switch (örneğin SS12d00 serisi) genellikle maksimum 0.5A - 1A DC akım kapasitesine sahiptir. Yüksek akım çeken büyük DC veya step motorların gücünü doğrudan bu anahtarlar üzerinden geçirmek kontakları eritir. Bu tür durumlarda slide switch'i bir motor sürücü kartının veya rölenin sinyal (tetikleme) pinine bağlamalısınız.

Slide switch ve toggle (mafsallı) anahtar arasındaki fark nedir? İşlevsel olarak aynı amaca hizmet etseler de mekanik yapıları farklıdır. Toggle anahtarlar yukarı-aşağı hareket eden metal bir kola sahiptir ve yüksek akımlara, darbelere daha dayanıklıdır. Slide switchler ise yatay bir yüzeyde kayan plastik tırnağa sahiptir, daha küçük, daha hafif ve genellikle PCB üzerine doğrudan lehimlenmeye daha uygundur.
