Elektronik tasarımlarınızda voltajı veya akımı ayarlarken ufak bir dokunuşla değerlerin sıçramasından şikayetçiyseniz, aradığınız çözüm çok turlu potansiyometre kullanmaktır. Kategorimizde; endüstri standardı olan 3590S serisi 10 turlu potansiyometre modellerini ve bu potansiyometrelerin kaçıncı turda olduğunu görsel olarak takip etmenizi sağlayan tur sayıcı dial mekanizmalarını bulabilirsiniz. Laboratuvar tipi güç kaynakları (bench power supply), hassas ölçüm cihazları ve medikal ekipmanlarda güvenle kullanabileceğiniz 1K, 10K, 100K gibi farklı direnç değerlerine sahip bu profesyonel bileşenleri inceleyerek hemen sipariş verebilirsiniz.

Milivolt Hassasiyetinde Kontrol: Çok Turlu Potansiyometre Nedir?

Standart (tek turlu) potansiyometrelerin mili, en baştan en sona kadar yalnızca yaklaşık 270 ile 300 derece arasında döner. Bu dar dönüş açısı, özellikle 0-30V arası ayarlı bir güç kaynağı tasarlıyorsanız, mili milimetre düzeyinde hareket ettirdiğinizde bile voltajın aniden 2-3 Volt birden değişmesine neden olur. Çok turlu (multi-turn) potansiyometreler, içerisindeki özel sarmal yapı (genellikle tel sarımlı - wirewound) sayesinde milin kendi etrafında 10 tam tur (3600 derece) dönmesine olanak tanır. Bu muazzam dönüş mesafesi, voltajı veya sinyali milivolt seviyesinde, adım adım ve kusursuz bir hassasiyetle ayarlamanızı sağlar.

Kategorimizde Yer Alan Hassas Ayar Elemanları

Hem elektriksel kontrolü sağlayan direnç elemanını hem de bu elemanı panellerde profesyonelce kullanmanızı sağlayan mekanik aksesuarları bu kategoride bir araya getirdik:

3590S Serisi 10 Turlu (Multi-Turn) Potansiyometreler

Endüstride en çok tercih edilen çok turlu potansiyometre kılıfı olan 3590S serisi, kalın panellere monte edilmeye uygun vidalı gövdesi ve pürüzsüz dönen metal şaftıyla öne çıkar. İç yapısı genellikle "wirewound" (telli) olduğu için sıcaklık değişimlerine karşı son derece kararlıdır (düşük sıcaklık katsayısı). Devrenizin ihtiyacına uygun 1K, 10K, 50K veya 100K gibi direnç değerlerini seçerek sisteminizi kalibre edebilirsiniz.

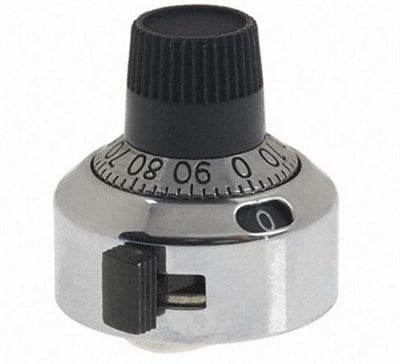

Tur Sayıcı (Turns Counting) Dial Mekanizmaları

10 turlu bir potansiyometrenin milini çevirirken tam olarak nerede olduğunuzu (direncin yüzde kaçında olduğunuzu) bilmek zordur. Dial (kadran) adı verilen özel kapaklar, doğrudan potansiyometrenin miline alyen anahtarla sabitlenir. Üzerinde mekanik bir numaratör bulunur. Siz mili çevirdikçe, bu numaratör kaçıncı turda olduğunuzu (0'dan 10'a kadar) ve o turun yüzde kaçlık diliminde bulunduğunuzu gösterir. Ayrıca üzerinde bulunan kilit (fren) mandalı sayesinde, ayarladığınız değeri sabitleyerek yanlışlıkla değişmesinin önüne geçebilirsiniz.

Neden Standart Potansiyometre Yerine Çok Turlu Model Kullanılmalı?

• Kalibrasyon İhtiyacı: Sensör ölçümlerinde referans gerilimini belirlerken, değerin 5.00V yerine 5.05V olması tüm formülü bozabilir. Çok turlu potansiyometreler tam olarak 5.00V değerini bulmanızı ve orada kalmanızı sağlar.

• Isıl Kararlılık ve Dayanıklılık: 3590S gibi seriler, standart karbon potansiyometrelere göre daha yüksek güç dayanımına (genellikle 2 Watt) sahiptir. Akım geçişlerinde ısınsalar dahi direnç değerlerinde sapma yaşanmaz.

• Profesyonel Görünüm ve Kullanım: Panelinize bir dial monte ettiğinizde, cihazınız basit bir hobi projesi olmaktan çıkıp profesyonel bir test/ölçüm ekipmanı görünümü ve ergonomisi kazanır.

Sık Sorulan Sorular (SSS)

Çok turlu potansiyometreyi her devreye takabilir miyim? Elektriksel olarak 3 bacaklı standart bir gerilim bölücüdür, yani normal bir potansiyometrenin çalıştığı her devrede çalışır. Ancak fiziksel boyutları (derinliği) standart potansiyometrelere göre çok daha büyüktür. Eğer kutu (kasa) içi mesafeniz kısıtlıysa sığmayabilir.

Dial kullanmak zorunlu mu? Hayır, elektriksel çalışma için zorunlu değildir. Çok turlu potansiyometrenin ucuna standart bir plastik kapak (knob) takarak da kullanabilirsiniz. Ancak mili kaç tur çevirdiğinizi unutursanız referans noktanızı kaybedersiniz. Ayarınızı bilmek, görmek ve kilitlemek istiyorsanız dial kullanmanız mühendislik açısından büyük kolaylıktır.

Dial mekanizması potansiyometreye nasıl monte edilir? Dial kapağının yan tarafında ufak bir setskur (ayar) vidası bulunur. Dial parçasını potansiyometrenin metal miline geçirir, sayacı sıfır (0.0) konumuna alır, potansiyometreyi de en düşük (veya en yüksek) son noktasına kadar çevirirsiniz. İkisi de sıfır noktasındayken alyen anahtarı yardımıyla yan vidayı sıkarak mili dial'a sabitlersiniz.

3590S potansiyometre ses (amfi) devrelerinde kullanılır mı? Tavsiye edilmez. Çok turlu potansiyometreler genellikle "Lineer (B tipi)" doğrusal artış gösterir ve içlerinde tel sargı barındırırlar. Ses devrelerinde ise insan kulağına uygun Logaritmik (A tipi) potansiyometreler kullanılır. Bu ürünler daha çok güç kaynaklarında, motor devir ayarlarında ve DC voltaj kalibrasyonunda kullanılır.
