INA219 I2C Çift Yönlü Dc Akım Sensör Modül
Ürün Açıklaması
TANIM
INA219 DC Akım Ölçüm Modülü, 26VDC'ye kadar olan voltajlarda 0,8mA çözünürlükle 3,2A'ya kadar yüksek taraf akımı ve voltajı ölçebilir.INA219 I2C DC Akım Sensör Modülü, Texas Instruments tarafından geliştirilen entegre INA219 çipini kullanır. Bu modül, hem akım hem voltaj ölçümünü çift yönlü olarak yapabilir.
İçinde yer alan 0.1Ω hassas şönt direnç sayesinde akımı doğru şekilde ölçerken, dijital I2C arabirimiyle mikrodenetleyicilere kolay entegrasyon sağlar.Güç, enerji tüketimi ve yük takibi gibi uygulamalarda yüksek doğrulukla çalışır.Arduino, Raspberry Pi, ESP8266 ve ESP32 gibi sistemlerle tam uyumludur.

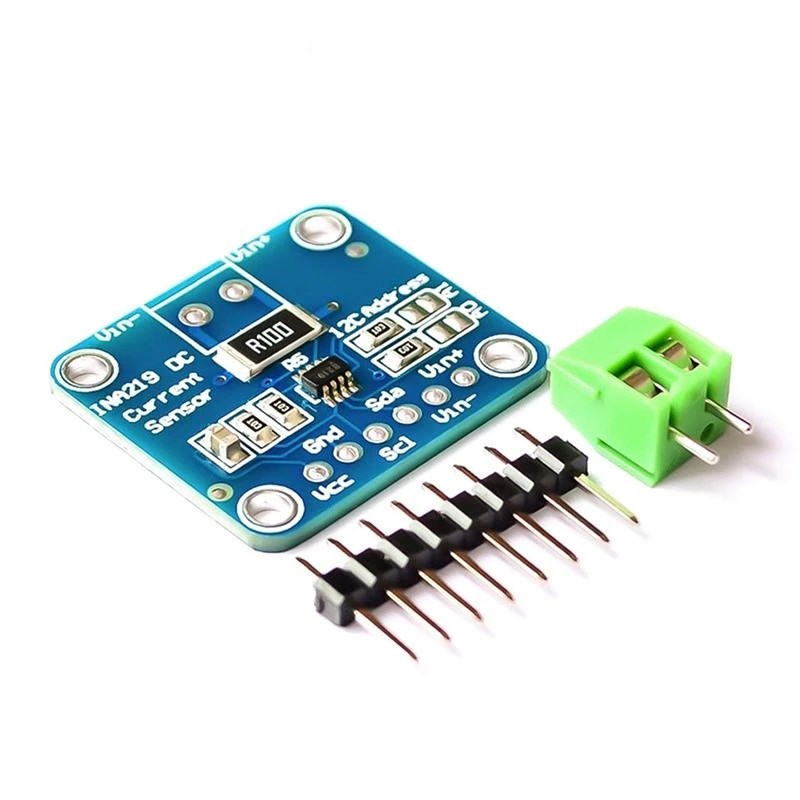

PAKET İÇERİĞİ:
1 Adet : INA219 I2C Çift Yönlü Dc Akım Sensör Modül
1 Adet : 6 Pin Erkek Header
1 Adet : 2 Pinli Klemens
INA219 I2C ÇİFT YÖNLÜ DC AKIM SENSÖR MODÜLÜN TEMEL ÖZELLİKLERİ :
Yükün yüksek tarafındaki akımı ölçer
12 bit DAC kullanarak 0,8 mA çözünürlükle 3,2 A'ya kadar akım ölçümleri
0-26V DC yük gerilimi
I2C arayüzü
3.3 ve 5V
| TEKNİK ÖZELLİKLER |
|
| En yüksek |
|
| VIN |
0 – 26V |
| Vcc |
3,0 – 5,5V |
| I Max Maksimum Akım |
3.2A |
| Ölçüm |
|
| Kesinlik |
Spesifikasyon başına %1,5, %2 (ölçülen) |
| Çözünürlük |
0.8mA |
| PCB boyutlar U x G |
25 x 22 mm |
| Veri Sayfası |
INA219 |
