Elektronik devrelerinizde voltajı manuel olarak ayarlamak, sensör eşiklerini belirlemek veya tek kanallı sinyalleri kontrol etmek için mono potansiyometre çeşitleri en pratik çözümdür. Kategorimizde, maker projelerinde ve onarım işlemlerinde en sık kullanılan WH148 serisi gibi standart 3 bacaklı, panel montajına uygun modeller yer almaktadır. Bir DC motorun hızını ayarlamaktan, Arduino projelerinizde analog veri okumaya kadar geniş bir yelpazede kullanabileceğiniz 1K, 10K, 50K ve 100K gibi farklı direnç değerlerine sahip mono potansiyometreleri inceleyebilir, devrenize uygun modeli hemen sipariş verebilirsiniz.

Devrelerde Tek Kanal Kontrolü: Mono Potansiyometre Nedir?

Potansiyometreler, dışarıdan çevrilebilen bir şaft (mil) yardımıyla içerisindeki direnç değerini manuel olarak değiştirebildiğiniz elektromekanik bileşenlerdir. Mono potansiyometreler, sadece tek bir bağımsız sinyal hattını kontrol etmek üzere tasarlanmış, genellikle 3 bacağa (pine) sahip modellerdir. İçyapılarında tek bir karbon film direnç yüzeyi ve bu yüzey üzerinde gezinen tek bir hareketli kontak noktası (silecek) barındırırlar. Bu yapı, onları temel gerilim bölücü (voltage divider) devrelerinin ana elemanı yapar.

Mono ve Stereo Potansiyometre Arasındaki Farklar

Elektronik alışverişinde kullanıcıların en çok karşılaştığı ayrım mono ve stereo potansiyometrelerdir:

Mono Potansiyometre: 3 adet bacağı bulunur. Tek kanallı işlemlerde kullanılır. Örneğin; tek bir motorun hızını değiştirmek, tek bir ekranın parlaklığını ayarlamak veya mikrodenetleyiciye tek bir veri (0-5V arası) göndermek için idealdir.
Stereo Potansiyometre: Genellikle 6 adet bacağı bulunur. Aslında aynı şafta (mile) bağlanmış, iç içe geçmiş iki adet mono potansiyometreden oluşur. Mili çevirdiğinizde iki ayrı devrenin direnci aynı anda değiştirilir. Çoğunlukla sağ ve sol hoparlörün sesini aynı anda açıp kısmak (stereo ses) için ses sistemlerinde tercih edilir.

Mono Potansiyometre Seçim Kriterleri

Projeniz için mono potansiyometre seçerken devrenizin elektriksel sınırlarına ve kontrol yapısına dikkat etmelisiniz:

Ohm (Direnç) Değerleri: 10K, 100K vb.

Seçeceğiniz potansiyometrenin üzerinde yazan değer (örneğin 10K), sağ ve sol dış bacaklar arasındaki maksimum toplam direnci ifade eder. Bir mikrodenetleyici (Arduino, ESP32) ile potansiyometre okuması yapacaksanız, analog giriş pininin kararlı çalışması için endüstri standardı olan 10K (10.000 Ohm) değerini seçmeniz önerilir. Zamanlayıcı (555 Timer) veya osilatör devreleri gibi RC (Direnç-Kondansatör) sabiti gerektiren tasarımlarda ise formülün sonucuna bağlı olarak 50K veya 100K mono potansiyometrelere yönelebilirsiniz.

Lineer (B Serisi) ve Logaritmik (A Serisi) Karakteristik

Mili çevirdiğinizde direncin nasıl değişeceği potansiyometrenin tipini belirler:

B Serisi (Lineer): Mili çevirme açınız ile direncin değişimi tamamen doğru orantılıdır (doğrusaldır). Motor hızı kontrol etmek (PWM), LED parlaklığı ayarlamak veya voltajı eşit adımlarla kısmak için genellikle kodunda "B" yazan (Örn: B10K) mono potlar kullanılır.
A Serisi (Logaritmik): Direnç artışı başlangıçta yavaştır, sonlara doğru katlanarak artar. İnsan kulağı sesi logaritmik duyduğu için, tek kanallı bir mono amfi devresinde ses şiddeti ayarı yapacaksanız mutlaka "A" serisi (Örn: A50K) mono potansiyometre kullanmalısınız.

Mikrodenetleyiciler (Arduino) ile Mono Pot Kullanımı

Mono potansiyometreler, robotik sistemlere kullanıcı arayüzü kazandırmanın en ucuz yoludur. 3 bacaklı yapıdaki potansiyometrenin sağ veya sol dış bacaklarından birine besleme gerilimi (5V veya 3.3V), diğer dış bacağına toprak (GND) bağlanır. Orta bacak (sinyal ucu) ise Arduino'nun Analog (A0, A1 vb.) pinlerine bağlanır. Mil çevrildikçe orta bacaktan işlemciye 0 ile 5V arasında değişen analog bir sinyal iletilir ve işlemci bu voltajı 0 ile 1023 arasında sayısal bir değere (ADC) dönüştürür.

5. Sık Sorulan Sorular (SSS)

Mono potansiyometrenin bacaklarını yanlış bağlarsam yanar mı? Dış iki bacağa +5V ve GND bağladığınızda bacakların sırasının (sağ veya sol) bir önemi yoktur; sadece mili çevirdiğinizde voltajın artış/azalış yönü tersine döner. Ancak orta bacağı (sinyal bacağını) yanlışlıkla besleme hattına (5V) ve dış bacaklardan birini GND'ye bağlarsanız, mili sonuna kadar çevirdiğinizde kısa devre oluşarak potansiyometreyi ve muhtemelen güç kaynağınızı yakarsınız.

B10K Mono potansiyometre ile bir motoru doğrudan çalıştırabilir miyim? Hayır. Mono potansiyometreler genellikle sadece 0.5 Watt civarında düşük bir güç dayanımına (akım taşıma kapasitesine) sahiptir. Motoru doğrudan potansiyometre üzerinden beslemeye çalışırsanız komponent anında yanar. Hız kontrolü yapmak için potansiyometreyi bir motor sürücü kartına (L298N, Mosfet vb.) kontrol sinyali vermek amacıyla bağlamalısınız.

Mono potansiyometre yerine trimpot kullanabilir miyim? Devre mantığı (gerilim bölücü) ve pin yapısı açısından mono potansiyometre ile trimpot tamamen aynıdır. Ancak mono potansiyometreler, cihazın dış paneline monte edilip kullanıcının eliyle sürekli ayar yapması için tasarlanmıştır. Trimpotlar ise devrenin kalibrasyonu için tasarlanmıştır, sapsızdırlar ve sadece tornavida ile PCB üzerinde ayar yapmak için kullanılırlar.

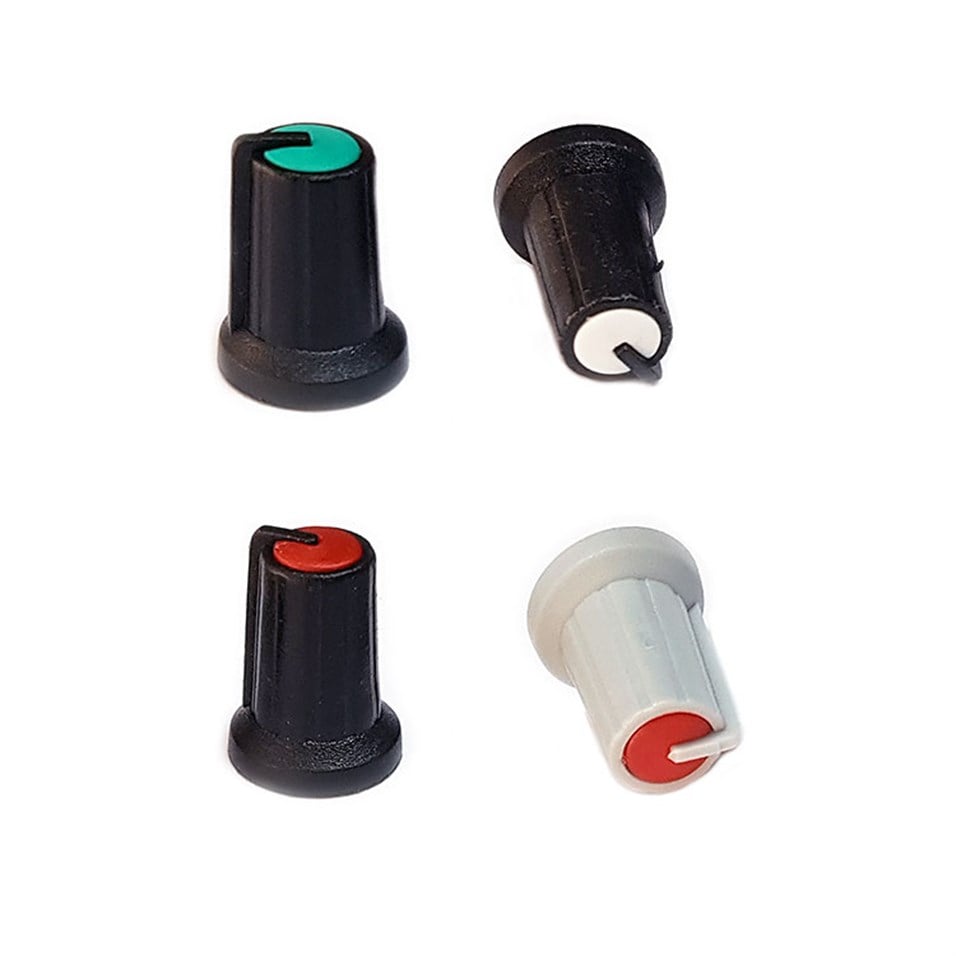

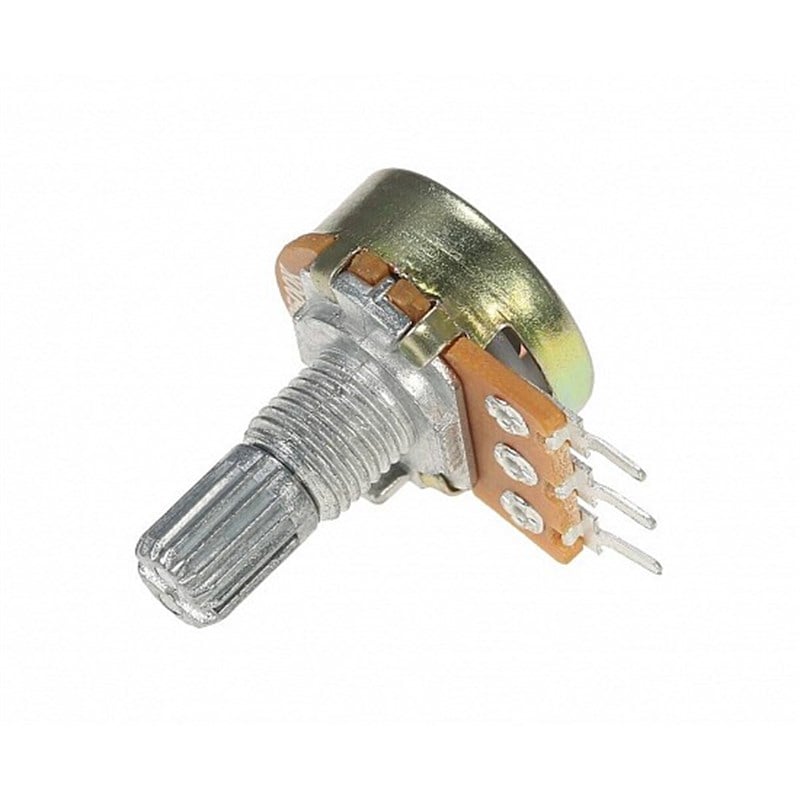

WH148 serisi neyi ifade eder? WH148, elektronik piyasasında en çok karşılaşılan ve standart kabul edilen potansiyometre kılıfının kodudur. Yuvarlak alüminyum/plastik şaftı, üzerine kapak (knob) takılmaya uygun yivli ucu ve panele vidalamak için mil dibindeki dişli yapısıyla bilinen klasik potansiyometre formudur.
