Standart karbon film potansiyometrelerin aşırı ısınıp değer kaybettiği veya tamamen yandığı yüksek akımlı devrelerde, profesyonel çözüm 3W metal telli potansiyometre kullanmaktır. Kategorimizde; endüstriyel makine panolarında, kaynak makinelerinde, ayarlanabilir laboratuvar güç kaynaklarında ve yüksek güçlü test ekipmanlarında güvenle kullanabileceğiniz direnç elemanları yer almaktadır. Direnç telinin sargılı yapısı sayesinde ortam sıcaklığından en az düzeyde etkilenen ve tamamen metal gövdesiyle ekstra fiziksel koruma sunan bu 3 Watt'lık komponentleri, projenizin ihtiyaç duyduğu Ohm değerlerine göre filtreleyerek hemen sipariş verebilirsiniz.

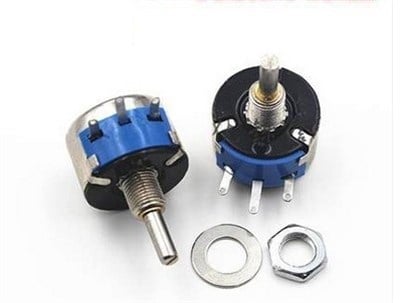

Ağır Görevler İçin Tasarlandı: 3W Metal Telli Pot Nedir?

Elektronik devrelerde ayarlanabilir bir gerilim bölücü veya akım sınırlayıcı olarak görev yapan potansiyometreler, içlerinden geçen akım miktarına bağlı olarak belirli bir ısı üretir. Standart (0.25W veya 0.5W) potansiyometreler, bu ısıyı tolere edemediği için güç devrelerinde kullanılamazlar. 3W metal telli potansiyometreler (Wirewound Potentiometers), içlerindeki iletken yolun bir karbon film değil, özel alaşımlı (genellikle nikrom) direnç teli sargısı olduğu elektromekanik bileşenlerdir. Dış kısımları ise tamamen sağlam bir metal muhafazadan üretilir. Bu yapıları, onları elektronik dünyasının "ağır işçileri" yapar.

Neden 3W Metal Telli Potansiyometre Tercih Edilmelidir?

Projelerinizde veya onarımını gerçekleştirdiğiniz endüstriyel kartlarda 3W metal telli pot kullanımının üç temel mühendislik avantajı bulunur:

3 Watt Güç Kapasitesi ile Güvenli Analog Kontrol

Bir devrenin sinyal referans hattından veya kontrol piminden normalin üzerinde bir akım geçiyorsa, bu elemanların güç dayanımının yüksek olması gerekir. 3 Watt (3000mW) güç kapasitesi, standart maker potansiyometrelerinin neredeyse 10 katı bir dayanıklılık anlamına gelir. Bu sayede komponent, akım sıçramalarında veya ağır çalışma şartlarında kavrulup kısa devre olmadan uzun yıllar kararlı bir şekilde çalışmaya devam eder.

Metal Gövde Sayesinde Pasif Soğutma ve EMI Koruması

Bu kategorideki potansiyometrelerin dış muhafazası, dişli şaftı ve montaj somunları tamamen metaldir. Metal gövde, sargı tellerinde oluşan yüksek ısının havaya çok daha hızlı aktarılmasını (pasif heatsink etkisi) sağlar. Plastik veya alüminyum/karbon muhafazalı ürünlere kıyasla erime ve deformasyon riski sıfıra yakındır. Ayrıca metal muhafaza, fabrika ortamlarındaki elektromanyetik parazitlerin (EMI) analog sinyal okumalarına karışmasını engelleyen bir Faraday kafesi görevi görür.

Telli (Wirewound) Çekirdekle Yüksek Isıl Kararlılık

Cihaz çalıştıkça ısınır ve ısınan iletkenlerin direnci değişme eğilimi gösterir (Sıcaklık Katsayısı). Karbon potansiyometreler ısındığında Ohm değerlerinde ciddi sapmalar olur ve ayarladığınız voltaj değişebilir. Ancak özel direnç telinden üretilen telli potansiyometrelerde bu sapma oranı çok düşüktür. Voltajı veya akımı bir kez ayarladığınızda, makine saatlerce çalışıp ısınsa bile çıkış sinyaliniz sabit kalır.

Başlıca Kullanım Alanları ve Devreye Entegrasyon

Kalın metal panellere somunla sarsılmaz şekilde monte edilebilen 3W metal telli potansiyometreler genellikle şu sistemlerde kullanılır:

• Yüksek voltaj/akım regülasyonu yapan lineer ve SMPS güç kaynakları,

• Endüstriyel AC/DC motor sürücülerinin devir (frekans) ayar panelleri,

• Trafolu kaynak makineleri ve ağır sanayi makine kontrol üniteleri,

• Zorlu mekanik darbelere ve tozlu ortamlara maruz kalan elektronik test ekipmanları.

5. Sık Sorulan Sorular (SSS)

3W potansiyometre ile bir DC motoru sürücü kullanmadan kontrol edebilir miyim? 3W kapasite, standart potansiyometrelere kıyasla devasa bir güçtür; ancak bu gücün sınırları yine de bellidir. Örneğin 12V ile çalışan bir devrede 3W'lık bir potansiyometre en fazla 0.25 Amper (250mA) akıma dayanabilir (P=VxI). Eğer kontrol edeceğiniz PC fanı gibi çok küçük bir motorsa doğrudan çalıştırabilirsiniz. Ancak 1-2 Amper çeken redüktörlü DC motorları doğrudan süremezsiniz; potansiyometre yanar. Ağır yüklerde potansiyometreyi her zaman bir motor sürücüye veya Mosfet kapısına sinyal verici olarak bağlamalısınız.

1W telli pot ile 3W metal telli pot arasındaki fark nedir? Temel fark komponentin elektriksel gücü soğurma kapasitesi ve fiziksel boyutudur. 3W potansiyometrelerin içindeki tel sargı daha kalındır, yüzey alanı daha geniştir ve dış gövdesi metal olduğu için ısıyı çok daha hızlı dışarı atar. Daha ağır çalışma koşulları için tasarlanmışlardır.

Telli potansiyometreler ses (amfi) devrelerinde kullanılır mı? Genellikle önerilmez. Telli potansiyometreler (wirewound), içlerindeki tel sargı nedeniyle çok ufak bir bobin (endüktans) etkisi yaratır. Ayrıca mil çevrilirken karbon potlardaki gibi sonsuz pürüzsüzlükte değil, mikro düzeyde basamaklı bir geçiş hissiyatı verebilir. Bu durum, hassas yüksek frekanslı ses amfilerinde istenmeyen parazitlere yol açabilir. Bunlar daha çok güç elektroniğinde (DC gerilim ayarı) kullanılır.

Metal gövdeli potansiyometreyi panele bağlarken yalıtım yapmalı mıyım? Eğer monte edeceğiniz panel (makine kasası) topraklanmış bir metal ise ve devrenizin şase (GND) hattıyla bir izolasyon sorununuz yoksa direkt bağlayabilirsiniz. Ancak devrenizin şasesi ile makinenin gövde topraklaması farklıysa ve kısa devre riski (ground loop) yaratıyorsa, potansiyometrenin vida dişlisine plastik pul takarak panelle elektriksel temasını kesmeniz gerekebilir.
