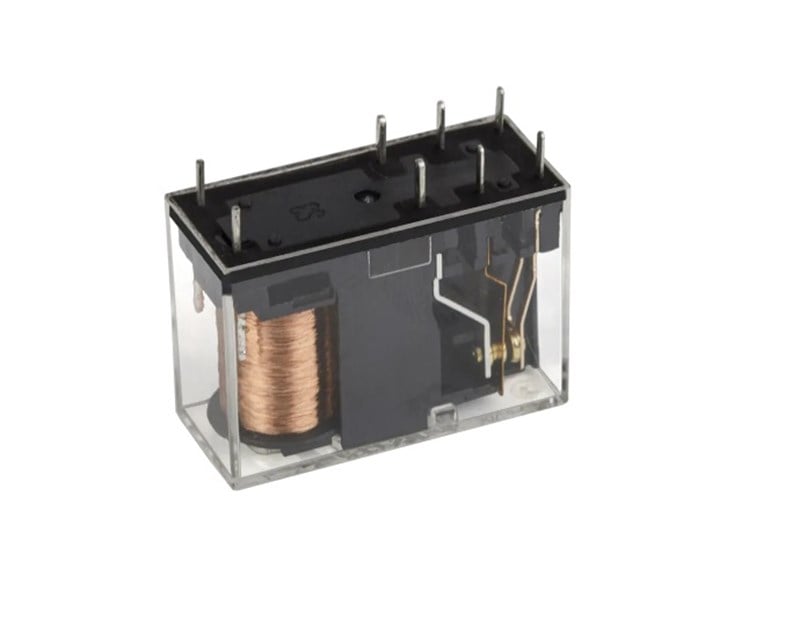

24V 5A Çift Kontak Röle HLS-14F3L-DC24V-C
Ürün Açıklaması
TANIM
HLS-14F3L-DC24V-C modeli röle, 24V DC bobin gerilimi ve 5A’e kadar anahtarlama kapasitesi sunan, çift kontak yapılı bir elektromekanik röledir. Endüstriyel kontrol sistemlerinden ev otomasyonuna kadar birçok alanda güvenle kullanılabilir. PCB montaj uyumlu pinleri sayesinde devrelere kolay entegrasyon sağlar. Yüksek güvenilirlik, uzun ömür ve stabil performans ile projelerinizde enerji kontrolünü verimli bir şekilde gerçekleştirmenizi sağlar.
PAKET İÇERİĞİ:
1 Adet : 24V 5A Çift Kontak Röle HLS-14F3L-DC24V-C
24V 5A Çift Kontak Röle HLS-14F3L-DC24V-C TEMEL ÖZELLİKLERİ:
Model : HLS-14F3L-DC24V-C Bobin Gerilimi : 24V DC Anahtarlama Akımı : 5A Kontak Yapısı : DPST ( Çift kutuplu tek atış ) Montaj Tipi : PCB montaj uyumlu Gövde Tipi : Plastik korumalı Uygulama Alanı : Otomasyon, aydınlatma, kontrol sistemleri Çalışma Ömrü : Uzun çevrim ömrü Boyutlar : Kompakt yapı Yalıtım Direnci : Yüksek güvenlik standardı
Contact Form
1A /1C
Contact Material
Ag Alloy
Contact Ratings
5A 240VAC/5A 30VDC
Max Switching Voltage
250VAC/110VDC
Max Switching Current
5A
Max Switching Power
1250VA/150W
Initial Contact Resistance
100m Ω Max at6VDC 1A
Life Expectancy Electrical
100,000 Operations (rated load)
Life Expectancy Mechanical
10,000,000 Operations (no load)
GENERAL DATA :
Insulation Resistance
1000M Ω Min at500VDC
Dielectric Strength Between Open Contacts
1000VAC 50-60HZ( 1 minute)
Dielectric Strength Between Contacts And Coil
5000VAC 50-60HZ( 1 minute)
Operate Time
15ms max
Release Time
8ms max
Ambient Temperature
-30 ℃ to+70 ℃
Shock Resistance
Malfunction
10G
Destruction
100G
Vibration Resistance
10-55Hz,1.5mm double amplitude
Ambient humidity
20-85% RH
Weight
Approx 13g
Safety Standard
TUV CE CQC
COIL DATA: (@20 ℃ )
Rated Voltage (VDC)
Coil Resistance Ω ( ± 10% )
Max Operate Voltage (VDC)
Min Release Voltage(VDC)
Max Applied Voltage (VDC)
0.53W
0.72W
3
17
12.5
2.4
0.15
3.9
5
50
36
4
0.25
6.5
6
68
4.8
0.3
7.8
9
155
115
7.2
0.45
11.7
12
270
200
9.6
0.6
15.6
24
1100
820
19.2
1.2
31.2
48
4400
3300
38.4
62.4
PC Board Layout & Wiring Diagram (Bottom View)
