Elektronik devrelerinizde referans voltajlarını ve akım sınırlarını ayarlarken hem kalıcı bir dayanıklılık hem de hızlı müdahale imkanı arıyorsanız, 3386P yatık tek turlu trimpot serisi en ideal çözümdür. Kare tasarımlı ve kapalı kılıflı bu profesyonel bileşenler, dış etkenlere (toz, nem) karşı yüksek koruma sağlarken, tek turlu mekanizmaları sayesinde kalibrasyonu saniyeler içinde tamamlamanıza olanak tanır. Maker projelerinizden endüstriyel PCB tasarımlarına kadar her alanda güvenle kullanabileceğiniz 1K, 10K, 50K, 100K gibi farklı direnç değerlerine sahip 3386P modellerini inceleyebilir, uygun fiyat avantajıyla sipariş verebilirsiniz.
Devre Kartlarında Hızlı Kalibrasyon: 3386P Trimpot Nedir?

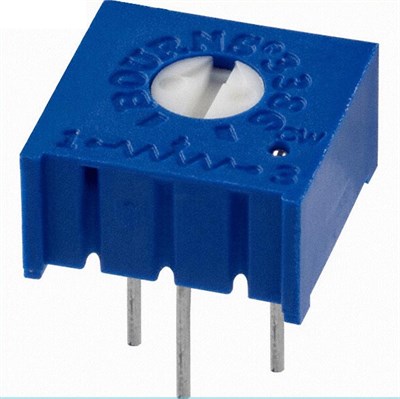

3386P serisi, elektronik kartların (PCB) üretimi veya bakımı sırasında bir kez ayarlanıp bırakılması için tasarlanmış minyatür ayarlı dirençlerdir. Piyasada sıkça karşılaştığımız açık kasa (mavi-beyaz renkli) karbon trimpotlardan farklı olarak; 3386P serisi tamamen kapalı bir plastik kılıf (sealed) içinde üretilir. Genellikle kare formunda ve mavi renkli olan bu kılıfın üst kısmında kalibrasyon için çapraz veya düz tornavida yuvası bulunur. Endüstriyel kontrol kartlarında, güç kaynaklarında ve hassas sensör modüllerinde voltaj kalibrasyonu yapmak için endüstri standardı olarak kabul edilir.
3386P Yatık Tek Turlu Trimpotların Avantajları
Donanım tasarımlarınızda RM065 gibi standart ürünler veya 3296 gibi çok turlu ürünler yerine 3386P serisini seçmenizi gerektiren başlıca mühendislik avantajları şunlardır:
Tek Tur (Single-Turn) ile Hızlı Ayar İmkanı
Çok turlu trimpotlar (örneğin 3296 serisi) yüksek hassasiyet sunsa da, ayar vidasını baştan sona getirmek için 25-30 kez çevirmeniz gerekir. Bu durum seri üretim testlerinde veya kaba kalibrasyon gerektiren devrelerde ciddi zaman kaybı yaratır. 3386P serisi tek turludur; ayar vidası baştan sona yalnızca bir turun yaklaşık dörtte üçü kadar (yaklaşık 300 derece) döner. Çeyrek veya yarım turluk tek bir tornavida hareketiyle istediğiniz voltaj değerine anında ulaşırsınız.
Cermet Yapı ve Kapalı Kılıf Koruması (Sealed)
Açık kılıflı trimpotların karbon filmi zamanla havadaki tozdan ve nemden etkilenerek oksitlenir; bu da değer dalgalanmalarına yol açar. 3386P serisinin iç direnç elemanı Cermet (Seramik-Metal) alaşımlıdır. Cermet malzeme, devrenin çalışma sıcaklığı artsa bile ayarlanan direnç değerinin sabit kalmasını sağlar. Ayrıca kapalı kılıf (sealed) yapısı, kartı kimyasal temizleyicilerle (lehim pastası temizleyici, tiner vb.) yıkadığınızda içerisine sıvı girmesini ve direnç yüzeyinin bozulmasını engeller.
Yatık Profil (Low-Profile) ve PCB Uyumluluğu
"P" kılıf kodu, trimpotun 3 bacağının (pin) kart üzerinde belirli bir üçgen formatında dizildiğini ve gövdenin PCB üzerine tam ve yassı şekilde (yatık) oturduğunu ifade eder. Bu yatık profil, devre kartınızın dikeyde çok az yer kaplamasını sağlar. Kutu içi mesafenin kısıtlı olduğu tasarımlarda, kartların birbiriyle temas etmesini önleyerek güvenli ve estetik bir donanım yerleşimi sunar.
3386P Trimpot Direnç Değerleri Nasıl Okunur?
Tıpkı SMD dirençlerde olduğu gibi, 3386P trimpotların üzerinde de kapasitelerini gösteren 3 haneli rakamlar bulunur:
Sık Sorulan Sorular (SSS)
3386P tek turlu trimpot ile 3296W çok turlu trimpot arasındaki fark nedir? İkisi de kapalı kılıflı ve cermet yapılıdır. Temel fark ayar mekanizmasıdır. 3386P tek turludur (mil yaklaşık 300 derece döner) ve hızlı kalibrasyon sağlar. 3296W ise çok turludur (mil 25-30 tur döner) ve milivolt düzeyinde çok daha hassas ancak yavaş bir ince ayar imkanı sunar.
Açık kasa trimpot (RM065) yerine 3386P kullanabilir miyim? Elektriksel olarak her ikisi de tek turlu gerilim bölücüdür, dolayısıyla kullanabilirsiniz. Üstelik 3386P, kapalı kılıfı ve cermet yapısı sayesinde RM065'e göre çok daha uzun ömürlü ve ısıya karşı kararlıdır. Ancak pin aralıkları (footprint) farklı olabilir, PCB'nizdeki deliklere uyup uymadığını kontrol etmeniz gerekir.
Vidayı sonuna kadar çevirirsem bozulur mu? Tek turlu trimpotların içinde genellikle fiziksel bir durdurucu (stoper) bulunur. Tornavida ile çevirirken milin bir noktada takılıp daha fazla dönmediğini hissedersiniz. Sona geldiğinizde zorlamaya devam ederseniz içerideki mekanizmayı kırabilirsiniz; takıldığını hissettiğiniz an güç uygulamayı bırakmalısınız.
3386P trimpotu breadboard üzerinde prototip yaparken kullanabilir miyim? Evet. 3386P serisinin pin yapısı standart breadboard delik aralıklarına rahatça girecek şekilde tasarlanmıştır. Prototip aşamasında testlerinizi yapıp, ardından aynı komponenti nihai baskı devre (PCB) kartınıza lehimleyebilirsiniz.
