Elektronik kartlarınızı kutulara yerleştirirken veya shield (eklenti) kartlarını üst üste takarken, standart trimpotlara üstten tornavida ile ulaşmak imkansız hale gelebilir. 3006P yatık çok turlu trimpot kategorimizde, bu mekanik sorunu ortadan kaldıran profesyonel ayar elemanları yer almaktadır. Kendine has dikdörtgen kılıfı ve yan tarafa konumlandırılmış pirinç ayar vidası sayesinde devrenize yatay eksende müdahale etmenizi sağlayan bu bileşenler, aynı zamanda 15 turlu yapısıyla milivolt düzeyinde hassasiyet sunar. Projenizin akım ve referans gereksinimlerine uyan 1K, 10K, 100K gibi direnç değerlerindeki 3006P modellerini hemen inceleyebilir ve siparişinize ekleyebilirsiniz.

Dar Alanlarda Yüksek Hassasiyet: 3006P Trimpot Nedir?

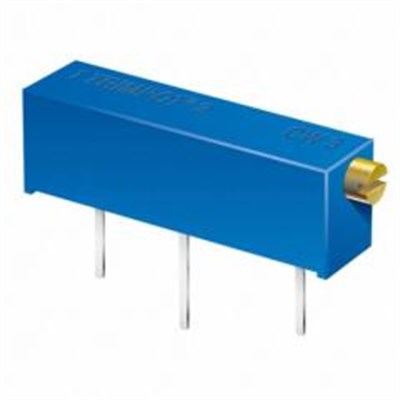

Trimpotlar (trimmer potansiyometre), cihazların üretim veya test aşamasında referans voltajlarını sabitlemek için kullanılan devre içi (PCB) kalibrasyon elemanlarıdır. 3006P serisi, kare yapıdaki standart trimpotlardan farklı olarak dikdörtgen, ince ve uzun bir kılıfa sahiptir. Pinleri (bacakları) kılıfın altında tek bir çizgi halinde (inline) sıralanırken, ayar vidası kılıfın yan tarafına (yatık şekilde) konumlandırılmıştır. Bu tasarım, onu endüstriyel elektronik kartlarda ve telekomünikasyon cihazlarında yerden tasarruf etmek için vazgeçilmez kılar.

3006P Yatık Trimpot Kullanımının Mühendislik Avantajları

Mekanik tasarım kısıtlamaları yaşadığınız veya hassas kalibrasyona ihtiyaç duyduğunuz devrelerde 3006P serisini tercih etmenin üç temel nedeni vardır:

Yandan Ayar (Side Adjust) ile Ergonomik Kalibrasyon

3006P modelinin en belirgin özelliği ayar vidasının konumu ve şeklidir (Side Adjust). Eğer tasarladığınız devre kartı bir başka kartın altına monte edilecekse veya ince bir alüminyum profilin içine girecekse, üstten ayarlı (Top Adjust) trimpotlara tornavida sokamazsınız. 3006P modeli, kartın kenarına veya dar bir yuvaya yatık olarak yerleştirilerek tornavidanın yan taraftan (yatay eksenden) kolayca cihaza girmesine olanak tanır.

Dikdörtgen Kılıf ve 15 Turlu İnce Ayar Mekanizması

Standart tek turlu trimpotlarda ayar vidası sadece bir turun dörtte üçü (yaklaşık 270 derece) kadar döner. 3006P modelinin uzun dikdörtgen kılıfının içinde ise doğrusal hareket eden mekanik bir dişli sistemi (worm gear) bulunur. Bu sistem sayesinde ayar vidasını baştan sona tam 15 tur (5400 derece) çevirebilirsiniz. Bu geniş hareket alanı, kalibrasyon sırasında voltaj sıçramalarını engeller ve değeri milimetrik düzeyde (çok yüksek çözünürlükte) sabitlemenizi sağlar.

Cermet İç Yapı Sayesinde Sıcaklık Kararlılığı

Ayarın kararlı kalması, en az ayarı yapabilmek kadar önemlidir. 3006P trimpotların iç direnç elemanı Cermet (Seramik-Metal) malzemeden üretilmiştir. Cihaz çalışıp ısındığında veya ortam sıcaklığı değiştiğinde, karbon trimpotların direnci kayarken, Cermet trimpotlar değerlerini korur (düşük sıcaklık katsayısı). Kalibre ettiğiniz voltaj seviyesi yıllarca sabit kalır.

Projeniz İçin Doğru Direnç (Ohm) Değerini Seçmek

3006P trimpotların üzerinde genellikle Ohm değeri doğrudan yazmaz, bunun yerine 3 haneli bir SMD direnç kodu bulunur. Örneğin:

• 103: 10 + 3 sıfır = 10.000 Ohm (10K)

• 104: 10 + 4 sıfır = 100.000 Ohm (100K)

• 502: 50 + 2 sıfır = 5.000 Ohm (5K) Mikrodenetleyici tabanlı analog ölçüm devreleri tasarlıyorsanız ADC ünitesinin sağlığı için genellikle 10K (103) değerini; op-amp kazançları veya RC osilatör zamanlamaları içinse devrenizin formülüne uygun daha yüksek veya düşük değerleri seçmelisiniz.

Sık Sorulan Sorular (SSS)

3006P ile 3296W arasındaki fark nedir? İkisi de çok turlu ve cermet yapıya sahip trimpotlardır. Temel fark kılıf yapısı, tur sayısı ve bacak dizilimidir. 3296W kare kılıflıdır, 25-30 tur arası döner ve üstten ayarlıdır. 3006P ise dikdörtgen kılıflıdır, 15 tur döner, bacakları tek sıra (inline) halindedir ve yandan (yatık) ayarlıdır. Seçim yaparken PCB'nizdeki boşluğa ve tornavida giriş yönüne bakmalısınız.

3006P trimpotu breadboard üzerinde kullanabilir miyim? Evet, kullanabilirsiniz. 3006P modelinin üç bacağı aynı hiza üzerinde, standart 2.54mm (0.1 inch) aralıkla dizilmiştir. Bu yapısı sayesinde breadboard deliklerine veya standart delikli pertinakslara (perfboard) sorunsuz bir şekilde oturur.

Vidayı çok çevirirsem trimpot bozulur mu? Çok turlu trimpotlarda, vida son (limit) noktasına geldiğinde kırılmasını önleyen dahili bir debriyaj (clutch) mekanizması vardır. Sona ulaştığınızda vida boşa dönmeye başlar ve hafif bir "tık" veya atlama hissi verir. Sona geldiğinizi anladığınızda çevirmeyi bırakmalısınız; aşırı ve sürekli zorlamak mekanizmayı zamanla yıpratabilir.

Yandan ayarlı trimpot sadece kartın kenarına mı takılır? Zorunlu olmamakla birlikte, kullanım kolaylığı açısından genellikle PCB'nin dış sınırlarına (kenarlarına) yakın lehimlenirler. Kartın tam ortasına lehimlerseniz ve önünde yüksek boylu başka komponentler (kondansatör, röle vb.) varsa, tornavidayı yan taraftan trimpota ulaştırmak zorlaşacaktır.
