Elektronik kart tasarımlarında referans voltajlarını ve op-amp kazançlarını ayarlarken milimetrik bir hassasiyete ihtiyaç duyuyorsanız, aradığınız çözüm 3296W dik çok turlu trimpot modelleridir. Sıklıkla mavi renkli, kare kutu tasarımıyla bilinen bu profesyonel ayar elemanları; ayar vidasının kılıfın üst kısmında yer alması (dik ayar) sayesinde dar alanlarda bile kolayca kalibrasyon yapmanıza olanak tanır. Devrenizin gereksinim duyduğu 1K, 10K, 50K veya 100K gibi geniş direnç aralıklarına sahip 3296W serisi komponentleri kategorimizden inceleyebilir, ihtiyaç duyduğunuz değerleri güvenle sipariş verebilirsiniz.

PCB Üzerinde Hassas Kalibrasyon: 3296W Trimpot Nedir?

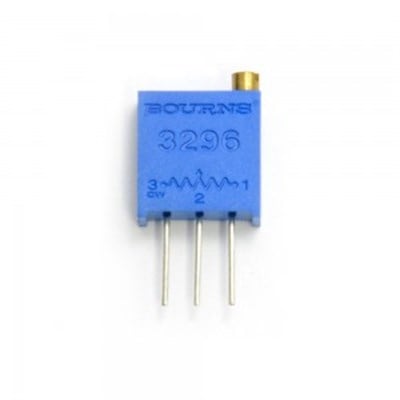

3296W serisi, elektronik devrelerin kalibrasyonu için üretilmiş, kapalı kutu (sealed) yapıda ve çok turlu bir "trimmer potansiyometre" (trimpot) modelidir. Doğrudan baskı devre kartlarına (PCB) lehimlenmek üzere tasarlanmıştır. İçerisindeki sonsuz dişli mekanizması ve direnç yüzeyi sayesinde, sıradan bir potansiyometrenin aksine devrenin ayarını tek turda değil, pirinç vidayı defalarca çevirerek çok küçük adımlarla yapmanızı sağlar. Bu özellik, onu ölçüm cihazları, medikal ekipmanlar ve laboratuvar donanımları için standart bir bileşen haline getirmiştir.

3296W "Dik" Modelin Avantajları ve Kullanım Alanları

3296 ailesi kendi içinde ayar yönüne göre alt modellere (W, X, P) ayrılır. Kategorimizde yer alan 3296W (Dik) modelinin en büyük mühendislik avantajları şunlardır:

Üstten Ayar (Top Adjust) Kolaylığı

"W" kılıf koduna sahip bu trimpotlarda, kalibrasyon vidası doğrudan mavi kutunun tepe (üst) noktasında yer alır. Bu yapıya elektronik terminolojisinde "Top Adjust" (Üstten Ayarlı) veya piyasa diliyle "Dik" trimpot denir. Devre kartınızı bir kutuya yerleştirdiğinizde veya birbirine yakın birden fazla kartı (shield) üst üste taktığınızda, yan taraftan tornavida sokmak imkansız hale gelebilir. 3296W modeli, tornavidayı doğrudan yukarıdan indirerek ayar yapmanıza olanak tanıdığı için sıkışık tasarımlarda büyük bir ergonomi sunar.

Çok Turlu Mekanizma ile Kusursuz Çözünürlük

Tek turlu standart trimpotlarda ayar vidası yalnızca yaklaşık 300 derece döner. 3296W serisinde ise bu vida ortalama 25 ila 30 tam tur dönebilir. Örneğin; 0-5V arasında ayar yaptığınız bir sensör devresinde, 3296W trimpotun vidasını çeyrek tur çevirdiğinizde voltaj milivolt (mV) düzeyinde değişir. Değerlerin aniden sıçramasını veya hedeflenen voltajın kaçırılmasını tamamen önler.

Cermet Yapı Sayesinde Yüksek Isıl Kararlılık

Açık kasa, ucuz karbon trimpotlar cihazın içindeki ısı arttıkça direnç değerlerini değiştirir (kalibrasyon kayar). 3296W serisi ise seramik ve metal karışımından oluşan Cermet (Ceramic-Metal) direnç elemanına sahiptir. Bu malzeme hem fiziksel aşınmaya hem de sıcaklık değişimlerine karşı inanılmaz dirençlidir. Kalibrasyonu bir kez yaptıktan sonra, cihaz ısınsa dahi ayarlarınız sabit kalır.

3296W Trimpot Direnç Kodları Nasıl Okunur?

Trimpotların üzerinde genellikle Ohm değerleri doğrudan yazmaz; bunun yerine SMD dirençlerdeki gibi 3 haneli bir rakam kodu bulunur. İlk iki rakam temel değeri, üçüncü rakam ise sonuna eklenecek sıfır adedini (çarpanı) gösterir:

• 102: 10 + (2 sıfır) = 1.000 Ohm (1K)

• 103: 10 + (3 sıfır) = 10.000 Ohm (10K)

• 503: 50 + (3 sıfır) = 50.000 Ohm (50K)

• 104: 10 + (4 sıfır) = 100.000 Ohm (100K) Kart tamiri yaparken veya şemaya göre parça alırken, üzerindeki bu 3 haneli koda dikkat ederek doğru ürünü seçebilirsiniz.

Sık Sorulan Sorular (SSS)

3296W ile 3296X trimpot arasındaki fark nedir? Elektriksel yapı, çok turlu hassasiyet ve boyut olarak tamamen aynıdırlar. Tek fark ayar yönüdür. 3296W (Dik) modelinde pirinç vida ürünün üst (tepe) kısmındadır. 3296X (Yatık) modelinde ise pirinç vida ürünün yan yüzeyindedir. PCB tasarımınızdaki tornavida erişim yönüne göre seçim yapmalısınız.

Trimpotu ayarlarken vidanın sonuna (limitine) geldiğimi nasıl anlarım? Çok turlu (multi-turn) trimpotlarda, vida sonuna geldiğinde tek turlular gibi fiziksel bir "sert durma" (takılma) noktası yoktur. Vida boşa dönmeye devam eder. Ancak limit değere ulaştığınızda, içerideki debriyaj (clutch) mekanizması nedeniyle çevirirken hafif bir "tık tık" atlama sesi duyar veya parmağınızda bu atlamayı hissedersiniz. Bu durum trimpotun bozulduğu anlamına gelmez, limit sınıra ulaştığınızı gösterir.

Bozulan 10K trimpot yerine 50K takarsam ne olur? Trimpot bir gerilim bölücü olarak bağlandıysa (3 bacağı da devredeyse) devrenin genel yapısına göre bir dereceye kadar ayar yapmaya devam edebilirsiniz; ancak hassasiyetiniz inanılmaz düşer. Örneğin 10K'lık bir aralığı 25 turda ayarlamak varken, 50K'lık aralığı 25 turda ayarlamaya çalıştığınızda ufak bir çevirmede değişim çok daha büyük (kaba) olacaktır. Kalibrasyon zorlaşır, her zaman aynı değer takılmalıdır.

3296W trimpotu devre kartında nasıl lehimlemeliyim? 3296W serisinin bacak aralıkları (pitch) standart 2.54mm (0.1 inch) yapısındadır. Breadboard üzerinde prototipleme yapmak için veya standart delikli pertinakslar (perfboard) üzerinde kullanmak için tamamen uyumludur. Havya ile lehimlerken bacakları çok uzun süre aşırı ısıya maruz bırakmamaya özen göstermelisiniz.
